皮带张紧轮带安装支架结构三维设计

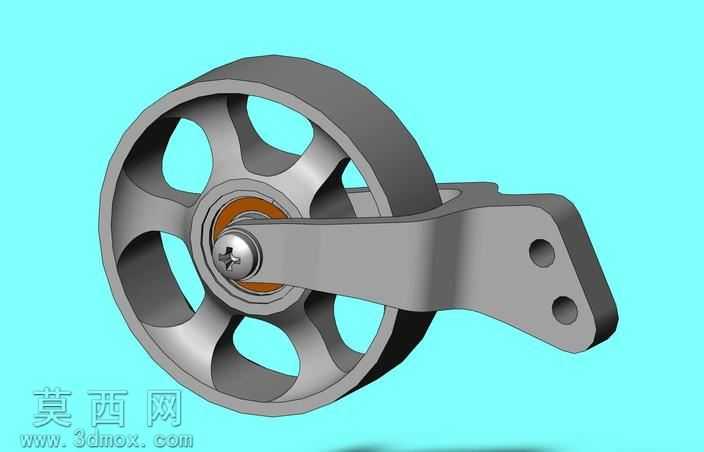

本作品为皮带传动系统配套的张紧轮组件三维建模成果，整体采用SolidWorks完成全参数化建模，所有零件尺寸遵循机械传动设计规范，装配关系完全匹配实际设备的安装使用需求。建模过程中首先完成核心零件的独立构建：张紧轮主体采用辐条式镂空结构，在保证轮体结构强度的前提下大幅降低零件自重，轮缘位置预留皮带贴合的圆弧接触面，建模时严格控制接触面的圆弧半径与表面公差要求，确保与传动皮带配合时不会出现异常磨损；轮体中心位置设计轴承安装腔，腔体内径尺寸与标准深沟球轴承的外径完全匹配，建模时预留了轴承装配的轴向定位台阶，保证轴承安装后不会出现轴向窜动。安装支架采用弯折式钣金结构设计，建模时通过钣金特征完成折弯、冲孔工序的特征还原，支架上预留的两个安装孔位位置经过装配校验，可直接适配对应设备的安装基座，支架与轮体连接的位置设计了销轴安装孔，销轴端部的十字槽紧固结构也做了精细化建模还原，保证装配后轮体可顺畅转动同时不会出现松脱。渲染阶段采用金属材质体系区分不同零件：张紧轮轮体采用哑光铸铁材质，还原铸铁零件的磨砂金属质感，表面添加轻微的使用痕迹纹理提升真实感；支架与销轴采用镀锌钢材质，添加轻微的金属反光效果区分于铸铁轮体；内部轴承的滚动体与保持架分别采用轴承钢与铜合金材质，通过材质差异清晰展示内部装配结构；背景采用纯色浅青底色突出组件主体，渲染时添加柔和的环境光与定向补光，避免零件表面出现过曝或死黑区域，清晰展示所有结构细节。设计思路上围绕皮带张紧的核心功能展开，张紧轮的位置可通过支架安装孔的调节余量实现位置调整，从而适配不同张紧度需求的皮带传动场景，辐条式轮体结构既降低了转动惯量，也减少了轮体高速转动时的风阻，弯折式支架在保证结构刚度的同时减少了材料占用，整体结构紧凑，可直接用于设备传动系统的装配模拟、工程图导出以及后续的加工生产参考，所有零件之间不存在干涉问题，装配约束完全符合实际机械装配逻辑，转动副的活动范围经过校验可满足张紧轮的转动需求。
