BLE112A蓝牙低能量通讯模块三维建模

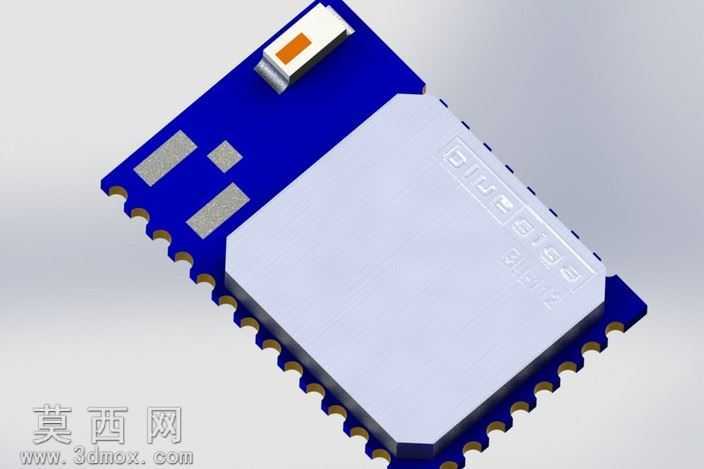

本模型为BLE112A蓝牙低能量模块的三维建模成果，建模过程以还原实物的真实结构与外观细节为核心目标，采用SolidWorks软件完成全流程设计。建模初期先对模块实物进行尺寸测绘，梳理模块的整体轮廓、引脚排布、屏蔽罩结构、板载元件位置等核心特征，确定1:1的建模比例，保证模型尺寸与实物完全匹配。建模过程中，首先绘制PCB基板的基础轮廓，基板采用蓝色FR-4材质的视觉表现，边缘的半孔焊盘采用阵列特征完成建模，精准还原每个焊盘的圆弧造型与间距，焊盘表面做金属镀锡的质感处理，还原贴片元件焊接位的金属光泽。模块主体的金属屏蔽罩是建模的重点部分，先绘制屏蔽罩的八边形基础轮廓，通过拉伸、抽壳命令完成罩体的基础结构，再对屏蔽罩表面的蚀刻标识做浮雕特征处理，还原标识的凹凸质感，屏蔽罩材质采用哑光镀镍金属材质，设置合适的反射率与粗糙度参数，模拟真实金属屏蔽罩的磨砂金属质感，避免过度反光造成的失真。板载的贴片天线元件采用独立建模，还原白色陶瓷基体与橙色标识区的分色结构，元件与基板的贴合位置做精准定位，还原实物的元件布局。模型渲染阶段采用柔和的影棚布光方案，主光源从侧上方45度角照射，搭配辅助补光弱化阴影死角，突出模块的结构层次与材质差异，基板的蓝色阻焊层、焊盘的亮银色金属、屏蔽罩的哑光金属、陶瓷天线的白橙分色都通过材质参数调整实现精准区分，不同材质的粗糙度、金属度、反射率参数经过反复调试，达到接近实物拍摄的视觉效果。建模过程中对模块的所有边角做了符合真实工艺的圆角处理，避免尖锐直角不符合实际生产工艺的问题，所有特征的参数化建模逻辑清晰，可根据需求调整模块尺寸、引脚数量、元件布局等参数，适配不同的设计场景。模型完整还原了BLE112A模块的外观结构与细节特征，可用于电子产品结构设计的装配验证、产品展示演示、教学案例演示等场景，建模过程严格遵循电子元器件的实际生产工艺规范，保证模型的工程实用性与视觉还原度。
