透明塑料胶带切割座结构设计

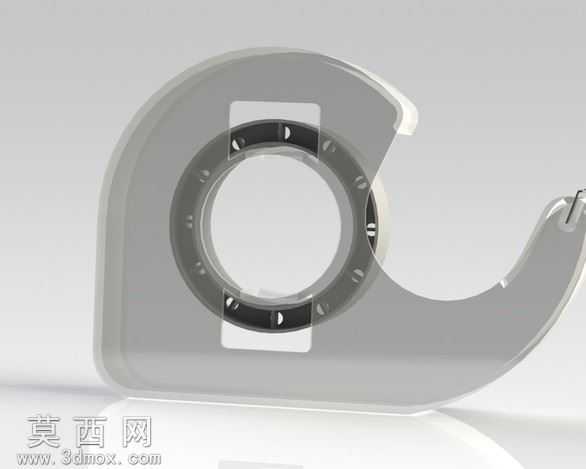

本作品为日常办公场景使用的塑料胶带座三维建模设计，整体采用流线型C型半包围结构设计，建模过程中以人机工程学为核心设计思路，首先确定适配常规通用塑料胶带卷的内圈限位尺寸，通过环形限位凸台结构实现胶带卷的同轴定位，确保胶带卷安装后可顺畅转动无卡滞。建模阶段先绘制主体轮廓草图，通过拉伸、倒圆角命令构建主体半透明外壳的基础形态，外壳边缘全部做R3-R5的圆角过渡处理，避免尖锐棱角带来的使用划伤风险，同时提升整体外观的柔和质感。材质设置上，主体外壳选用半透明磨砂PC塑料材质，调整材质的折射度与粗糙度参数，还原半透塑料朦胧的视觉效果，可直观观察内部胶带卷的剩余余量；内部胶带限位环采用哑光黑色ABS塑料材质，与半透明外壳形成清晰的视觉层次，切割刀片部位隐藏设计在外壳前端的出胶口位置，采用内嵌式安装结构，避免刀片外露造成的安全隐患，同时保证胶带拉出后可顺畅完成切断动作。结构设计上充分考虑日常使用的稳定性，底部预留配重安装位与防滑垫贴合面，降低使用过程中胶带座随胶带拉扯发生移位的概率，整体结构无多余冗余部件，零件数量精简，装配逻辑简单，适配注塑成型的生产工艺要求，所有壁厚保持均匀一致，避免注塑过程中出现缩痕、翘曲等成型缺陷。渲染阶段采用柔和的影棚布光方案，通过多盏区域光打亮主体轮廓，突出半透明材质的通透质感，同时还原塑料表面细腻的磨砂肌理，最终呈现的模型可直接用于文具产品的结构验证、外观展示以及生产开模参考，完整还原了日常胶带座的使用功能与外观特征，结构尺寸符合常规通用胶带卷的适配要求，兼顾实用性与外观美观度。
