Saare游艇UFO型通风排气口结构设计

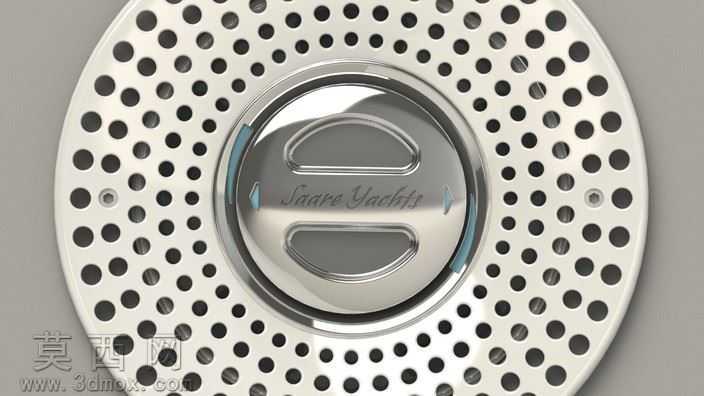

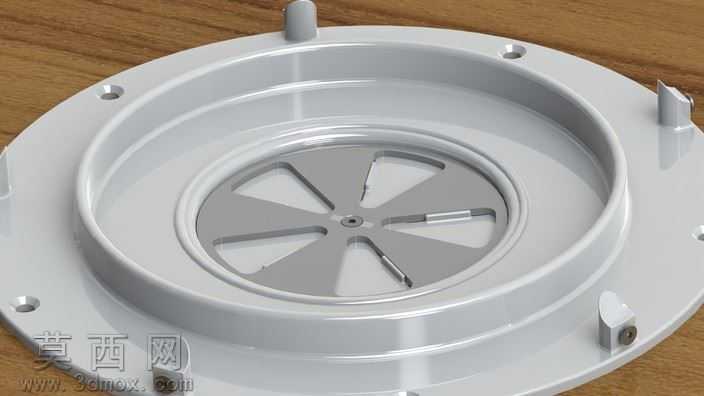

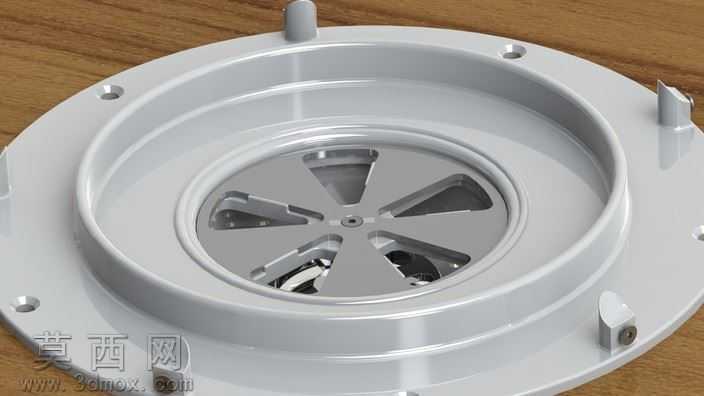

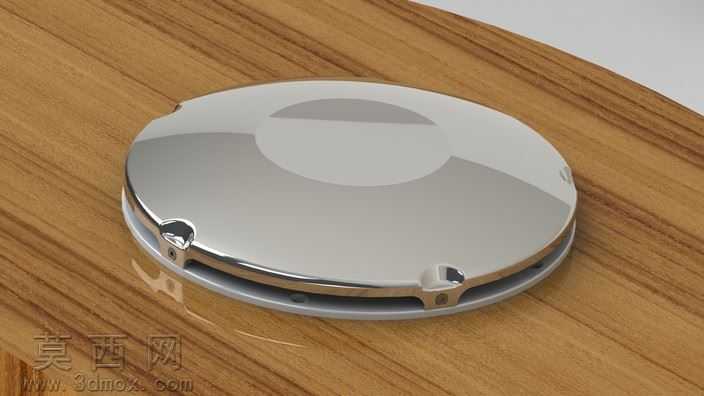

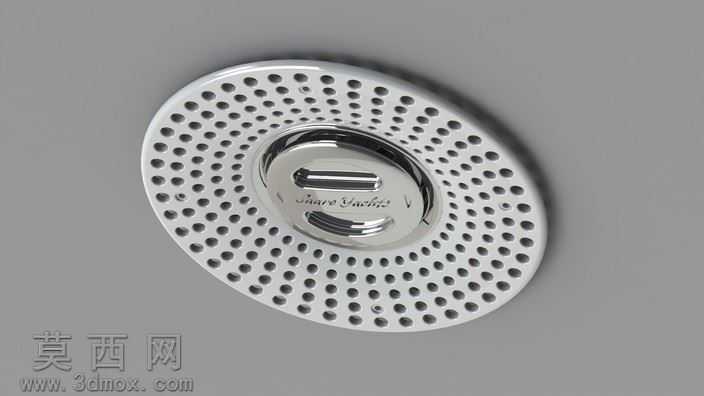

本作品为适配Saare游艇打造的UFO造型通风排气口三维设计，整体建模过程以SolidWorks为核心工具完成全参数化构建，从基础圆形轮廓草图出发，通过拉伸、切除、阵列、圆角等特征命令逐步搭建完整结构，确保各部件尺寸匹配游艇舱室通风口的安装标准。外观设计上采用圆润的飞碟式造型，中心操作区域做内凹式双握持槽设计，表面蚀刻品牌标识提升精致感，外圈采用均匀排布的圆形通孔阵列做通风结构，孔位大小经过通风量测算，既保证舱内外空气流通效率，又能阻挡大体积杂物进入通风管道，同时避免航行中水花直接灌入舱内。材质渲染阶段，中心操作旋钮采用亮面镀铬金属材质，调整反射参数模拟不锈钢抛光后的镜面质感，还原金属部件在游艇舱内光照环境下的真实反光效果；外圈通风面板采用哑光奶白色硬质工程塑料材质，添加细微的磨砂纹理贴图，模拟船用抗UV塑料的表面触感，两种材质形成鲜明的视觉对比，既提升部件辨识度，也契合游艇内饰的精致设计风格。结构设计上采用360度旋转启闭机制，旋钮与内部通风挡板做联动结构设计，旋转过程中挡板会同步调整通风开度，旋钮表面设置直观的状态标识，用户无需额外查看说明，仅通过标识位置就能快速判断通风口处于开启还是关闭状态，操作逻辑简单直观，降低船上手忙脚乱场景下的误操作概率。整体结构拆分后仅包含少量装配部件，有效提升构件可靠性，减少长期使用后的故障概率，安装结构采用嵌入式卡扣设计，无需额外复杂固定件就能完成与游艇舱壁的装配，兼顾安装便捷性与连接牢固度，适配游艇长期在高湿高盐环境下的使用需求，所有部件的边角都做了圆角过渡处理，避免尖锐棱角在舱内晃动场景下造成磕碰损伤，细节处理充分考虑船用场景的使用特性。
