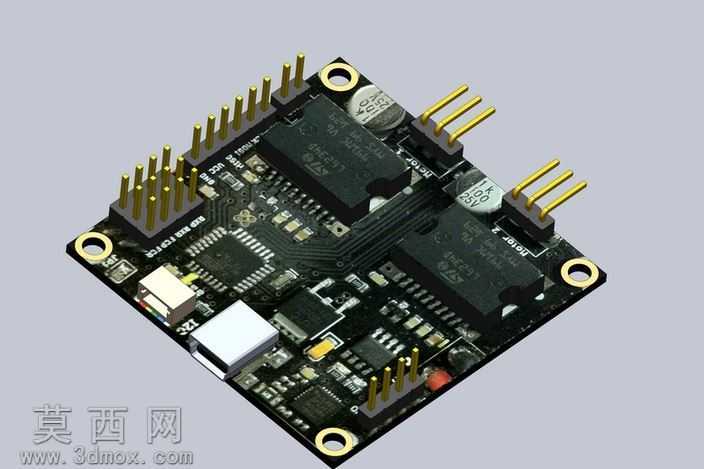

Alexmoss云台控制电路板三维建模设计

本作品为Alexmoss云台控制电路板的三维建模成果，建模过程围绕实物电路板的真实结构展开，首先依据实物测绘尺寸搭建PCB基板的基础轮廓，精准还原基板四角的沉头安装孔位，确保孔位的内径、沉台深度与实物完全匹配，满足后续装配场景的使用需求。建模时逐一还原板载的各类电子元件，包括多组不同针数的直插排针，精准还原排针的针脚间距、针脚直径与塑座高度，区分不同位置排针的针脚数量差异；对板载的核心主控芯片、传感器芯片，还原其塑封外壳的轮廓尺寸与引脚排布，还原芯片表面的标识细节；针对板载的电解电容、陶瓷电容、贴片电阻、USB接口、复位按键、状态指示灯等元件，均按照实物比例逐一建模，还原各元件在PCB板上的排布位置与焊接高度，还原元件之间的布局间隙。材质渲染阶段，为PCB基板赋予哑光黑的阻焊层材质，还原板身表面的丝印线路纹理，为排针针脚赋予亮面镀金金属材质，还原金属针脚的光泽质感，为芯片塑封外壳赋予哑光黑塑料材质，为电解电容赋予金属铝壳与顶部防爆纹的细节材质，为USB接口赋予金属屏蔽壳与白色塑料胶芯的组合材质，为按键赋予白色哑光塑料材质，为指示灯赋予半透明彩色材质，通过材质区分清晰呈现不同元件的视觉特征。结构设计上还原了电路板的层叠结构，体现PCB基板与各元件的装配关系，确保所有元件的安装位置与实物一致，无错位、比例失调问题。建模过程中严格遵循电子元件的实际尺寸规范，兼顾模型的视觉还原度与结构准确性，既可以用于产品展示场景，也可用于电路板装配模拟、结构干涉检查等工程场景，模型细节丰富，各元件的特征辨识度高，完整呈现了这款云台控制板的外观与结构特点。
