流线型镂空传动滚筒结构设计

　　在日常的机械传动场景与家具五金配套中，这类带流线型镂空结构的轮式零件往往承担着多重功能，既可以作为皮带传动系统里的从动导向轮，也能适配小型移动家具的脚轮支撑需求，部分轻量化输送线的改向滚筒也会采用类似的结构逻辑来平衡自重与结构强度。从实际使用场景来看，这类轮件不需要承担过大的径向冲击载荷，多数工况下的线速度处于中低区间，因此在设计阶段不需要采用过于厚重的实体轮辐结构，通过流线型的镂空筋条布局，既可以有效降低零件自身的转动惯量，让传动过程的启停响应更灵敏，也能减少原材料的耗用，降低批量生产的成本。

　　设计这类轮件的时候，首先要明确安装边界的核心尺寸：中心安装孔的公差需要匹配配套的转轴直径，通常采用基孔制的过渡配合，保证轮体和转轴之间不会出现相对滑动，同时孔位的端面要预留轴用挡圈的安装槽位，限制轮体的轴向窜动，避免运行过程中出现皮带跑偏或者轮体移位的问题。轮缘的外圆面需要根据使用场景做表面处理，如果是作为皮带传动的惰轮使用，外圆面要做适当的粗糙度处理，保证和皮带之间有足够的摩擦力，减少打滑概率；如果是作为家具的移动滚轮使用，外圆面可以做圆弧过渡，减少和地面接触的应力集中，同时降低移动过程中的噪音。

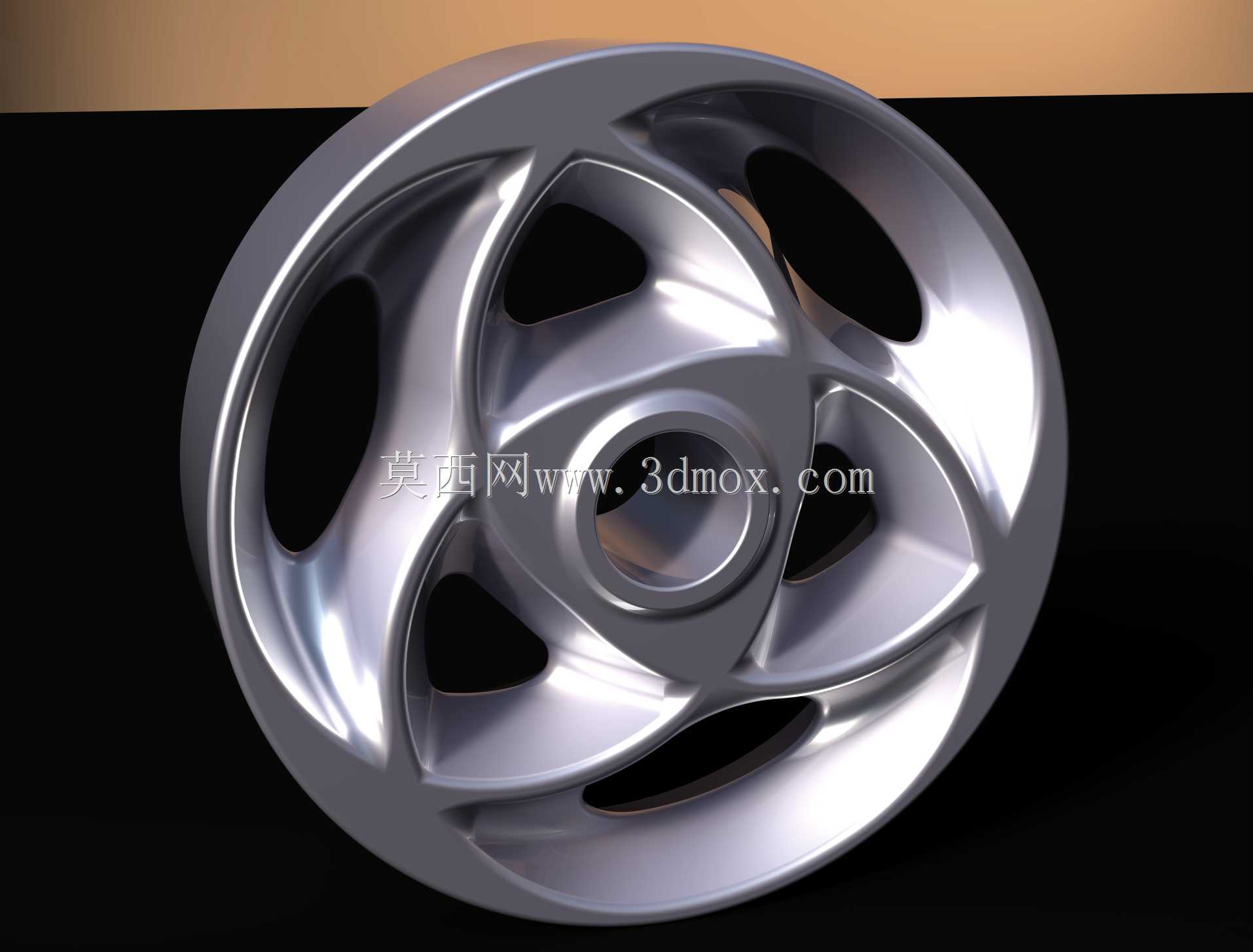

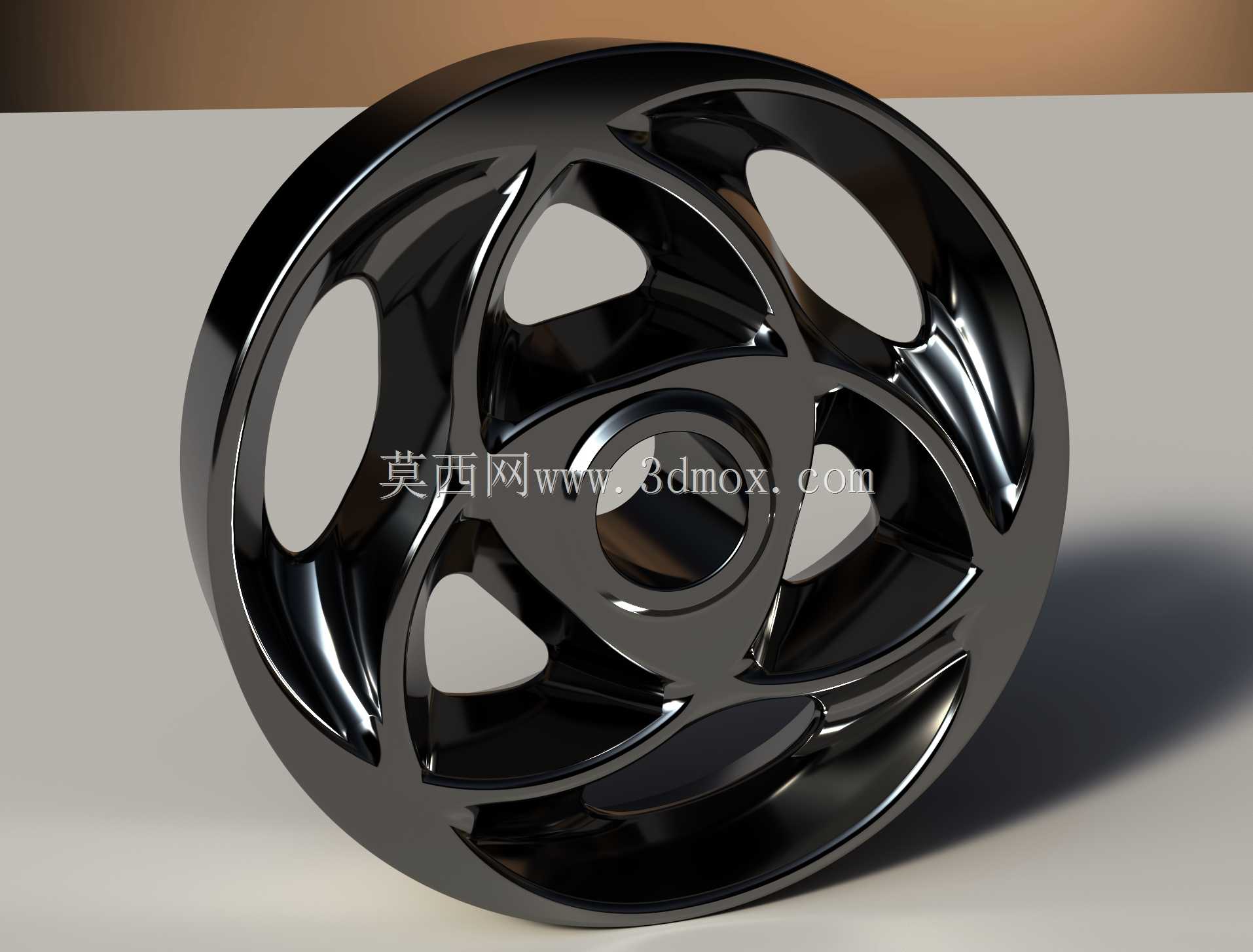

　　轮辐部分的流线型镂空设计并不是单纯为了外观效果，每一条筋条的走向都顺着轮体转动时的应力传递路径布置，从中心轮毂位置向外缘平滑过渡，避免出现直角转折带来的应力集中问题，在保证整体结构刚度的前提下，尽可能切除非受力区域的材料。这种镂空结构还有一个实际的优势，就是在轮体高速转动的时候，镂空区域可以形成自然的空气对流，带走轮缘和皮带摩擦产生的热量，避免长时间运行下皮带因为过热出现老化加速的问题。如果是应用在有粉尘的工况环境里，这种开放式的镂空结构也不容易堆积粉尘，日常维护的时候只需要简单吹扫就可以清理干净，不会像封闭轮辐那样容易在内部积灰结块，影响轮体的动平衡。

　　在确定外形尺寸的时候，轮体的外径需要根据传动比或者移动需求来选定，轮缘的宽度要比配套的皮带宽度宽出2到3毫米，避免皮带因为安装偏差出现滑出轮面的问题。轮毂部分的轴向长度要比安装位置的轴段长度短0.1到0.2毫米，保证挡圈可以牢牢顶住轮毂端面，不会出现轴向间隙。筋条的厚度需要根据额定载荷做校核，通常按照1.5倍的额定径向载荷做静力学仿真，保证筋条位置的最大应力低于材料屈服强度的60%，预留足够的安全余量，避免长期使用出现疲劳变形。如果是采用金属材质铸造生产，筋条的厚度要保持均匀，避免出现壁厚差过大导致的铸造缩孔缺陷；如果是采用工程塑料注塑生产，要在筋条和轮毂、轮缘的衔接位置做圆角过渡，减少注塑过程中的内应力，防止零件成型后出现开裂问题。

　　实际选型应用的时候，这类轮件可以适配多种传动场景：在小型皮带输送机上可以作为改向滚筒使用，调整皮带的运行方向；在家具的抽屉滑轨或者移动柜体上，可以作为支撑滚轮，降低推拉的阻力；在小型机械设备的传动系统里，也可以作为张紧惰轮使用，自动补偿皮带因为长期拉伸产生的松弛量，保持皮带的张紧力稳定。和传统的实心轮或者直辐条轮相比，这种流线型镂空结构的轮件自重更轻，转动阻力更小，运行过程中的振动和噪音也更低，对于对噪音控制有要求的家用设备或者办公家具场景，适配性会更好。

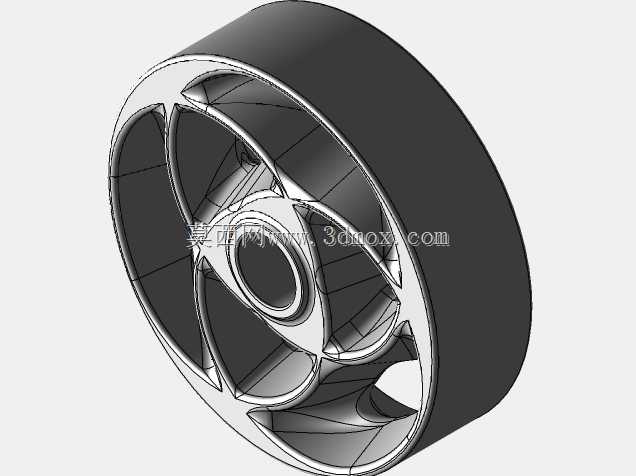

　　在三维建模过程中，需要重点注意曲面的顺滑度，筋条的曲面要做到G2连续，避免出现曲面褶皱导致的应力集中，同时中心安装孔的同轴度要控制在0.02毫米以内，保证轮体转动的时候不会出现偏心摆动。轮体的动平衡等级可以按照G6.3的标准做校核，对于转速较高的应用场景，可以在轮缘位置预留少量的去重余量，方便生产装配的时候做动平衡校正。如果需要做表面处理，比如镀铬或者喷塑，要在建模的时候预留镀层的厚度，避免安装孔因为镀层导致尺寸超差，影响和转轴的配合精度。
