激光切割金属显示器抬高支架结构设计

　　日常办公场景里，桌面显示器、家用小尺寸电视的摆放高度常与人体坐姿视线存在落差，长期低头观看易造成颈椎劳损，这类金属抬高支架正是为适配桌面显示设备的高度调节需求开发，可直接放置在木质、玻璃、人造板等各类平整桌面使用，无需额外打孔固定，适配绝大多数27英寸及以下尺寸的平板显示器、小型液晶电视，也可用来垫高笔记本电脑、小型桌面打印机等需要抬升高度的办公设备。

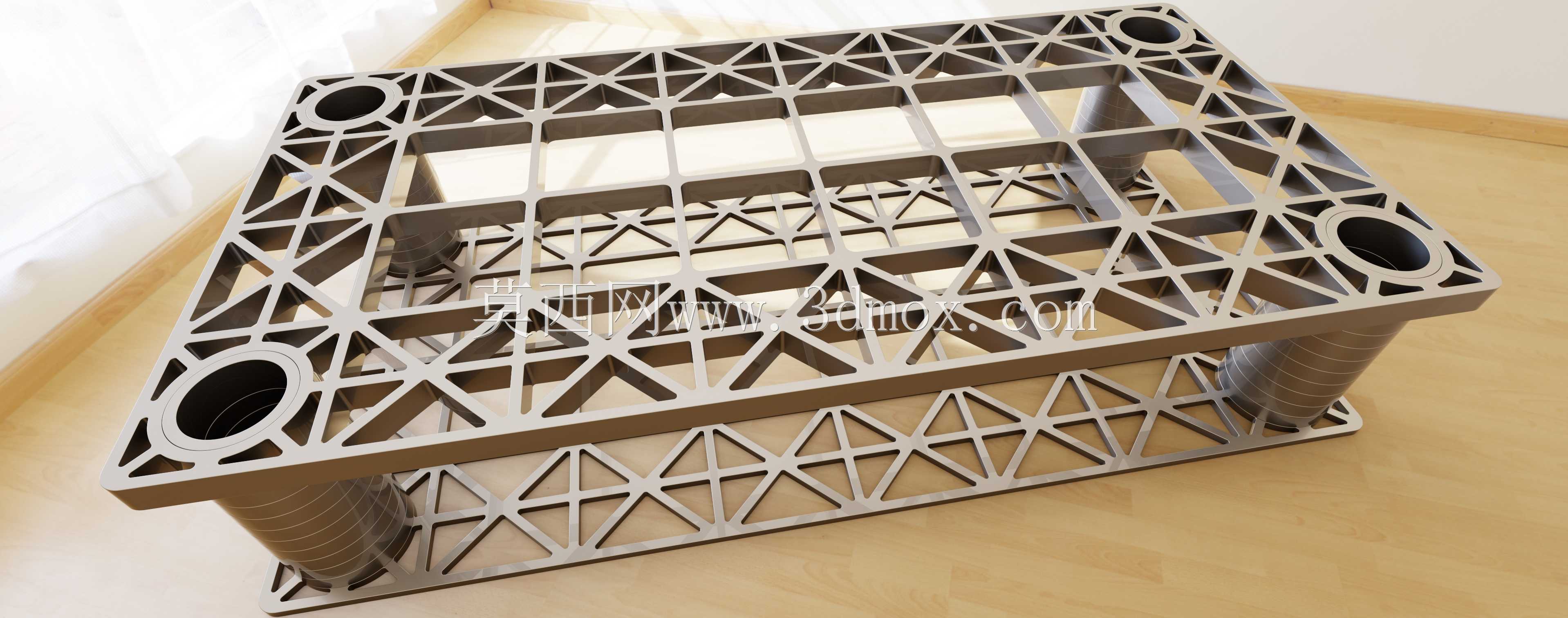

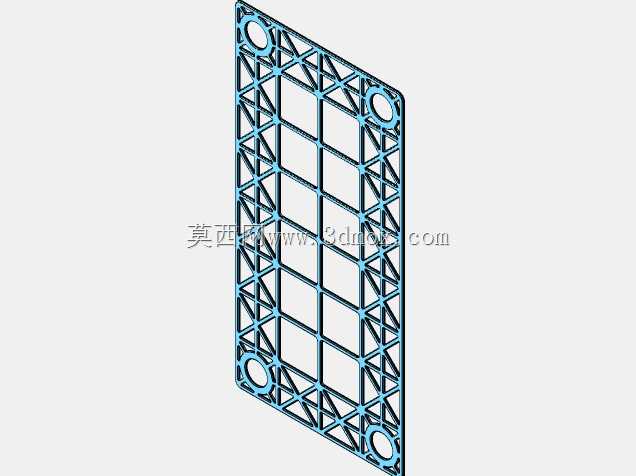

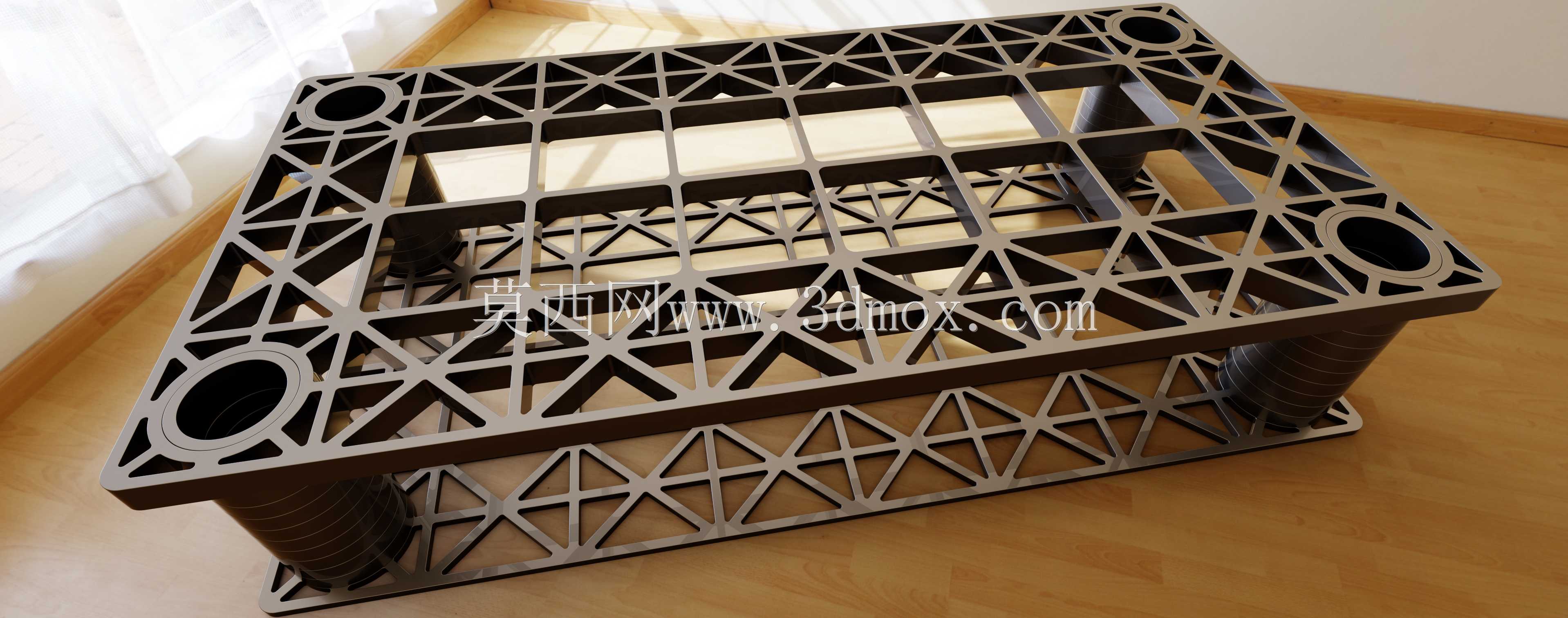

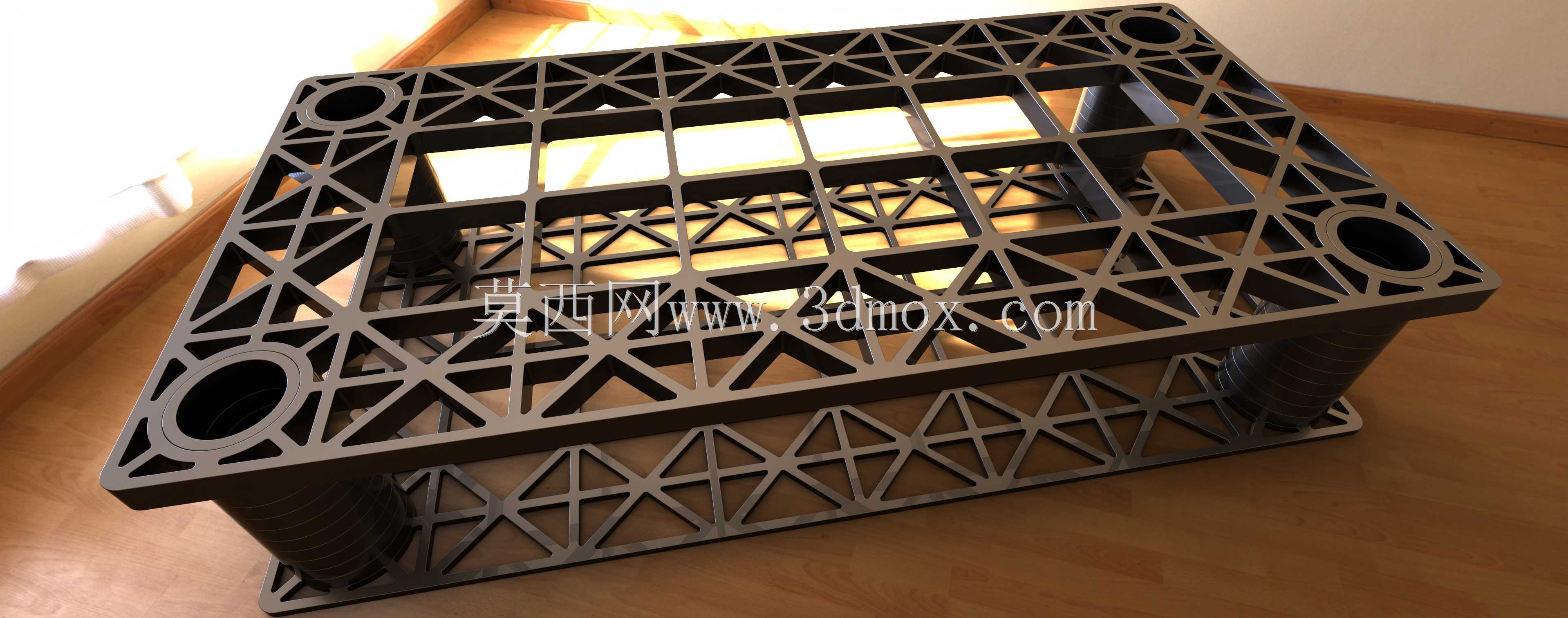

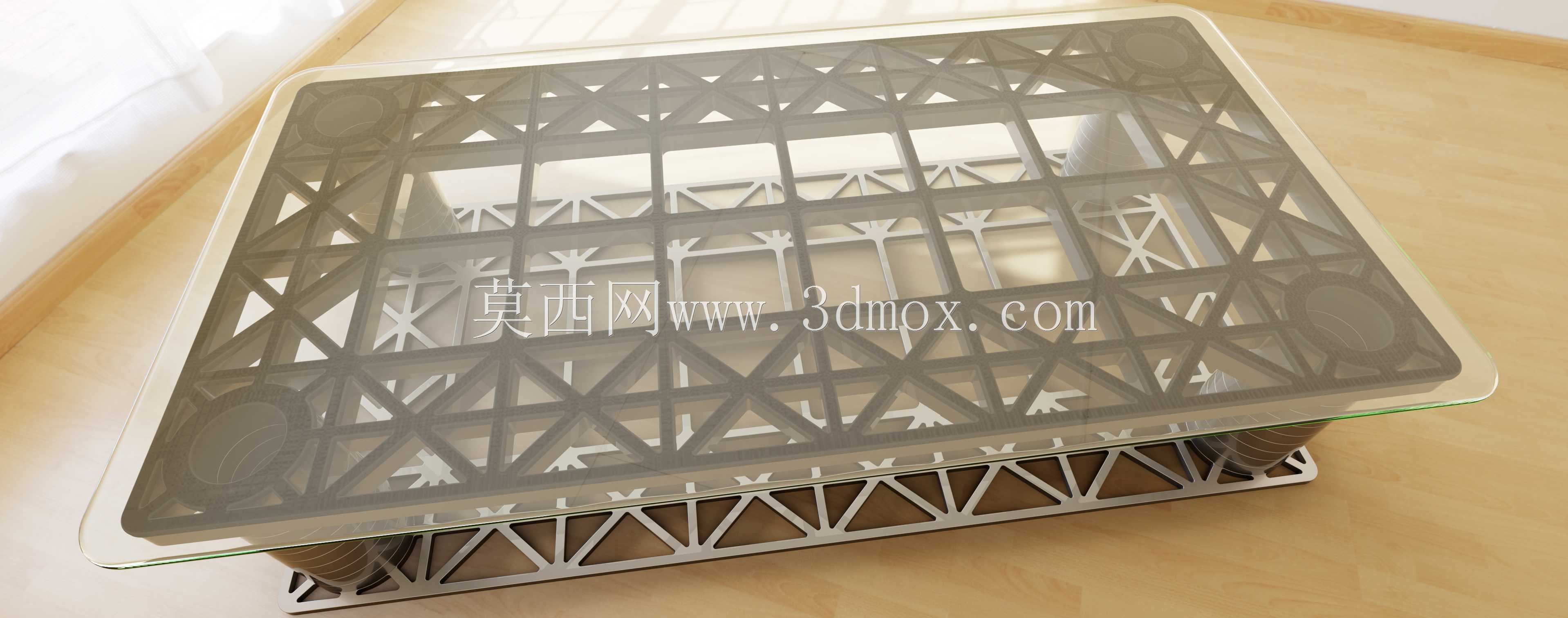

　　整套支架采用平板金属板材作为加工原料，所有结构件均可通过激光切割工艺一次加工成型，无需开模，小批量生产时成本控制优势明显，加工完成的零件仅需简单弯折、堆叠即可完成组装，不需要焊接工序，普通用户参照结构示意即可自行完成装配，后期维护更换零件也十分便捷。支架的支撑结构采用桁架式镂空设计，在保证整体承重强度的前提下，尽可能削减了板材用量，同时镂空结构不会遮挡显示器底部的接口，方便用户插拔HDMI、电源线等外设线材，也不会阻挡桌面空气流通，避免显示器底部积热。

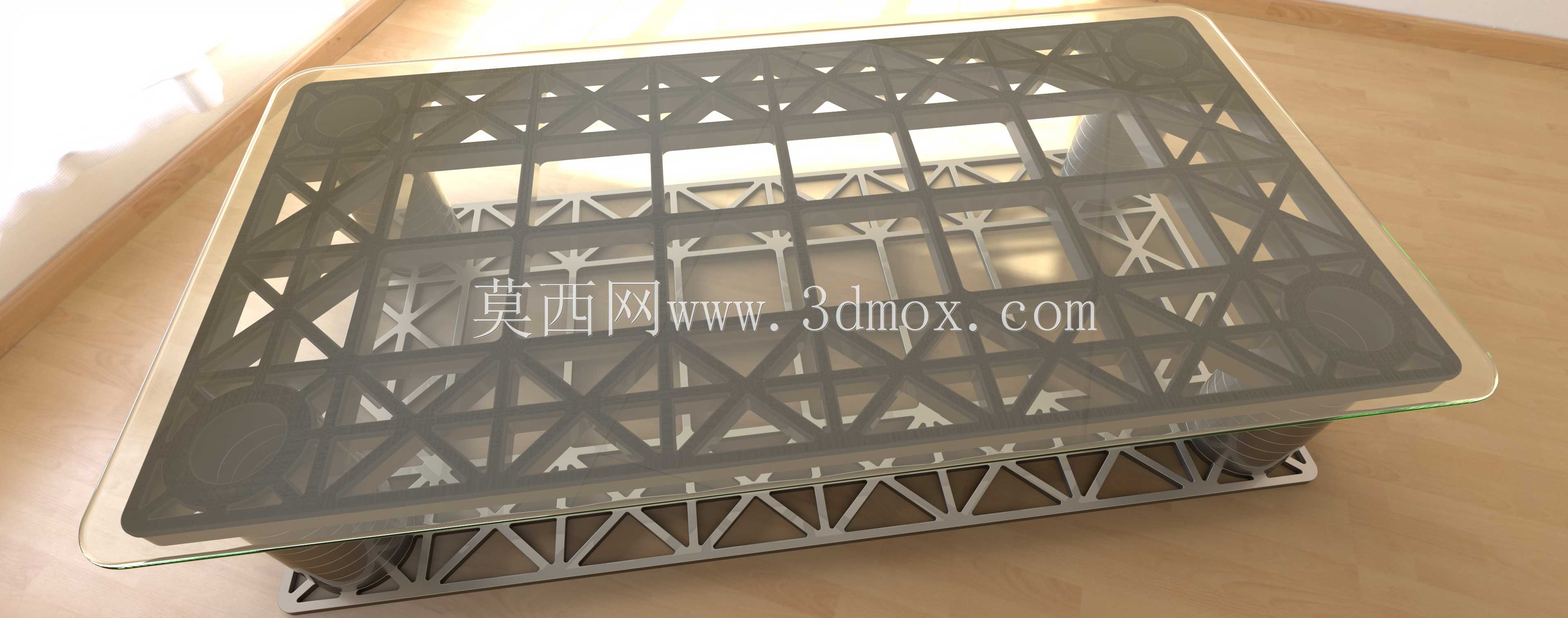

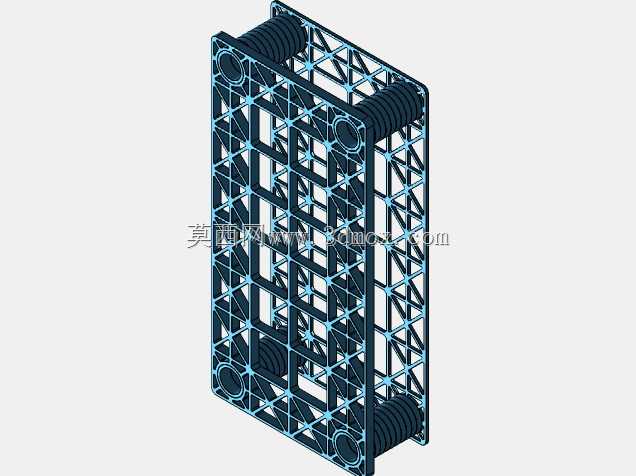

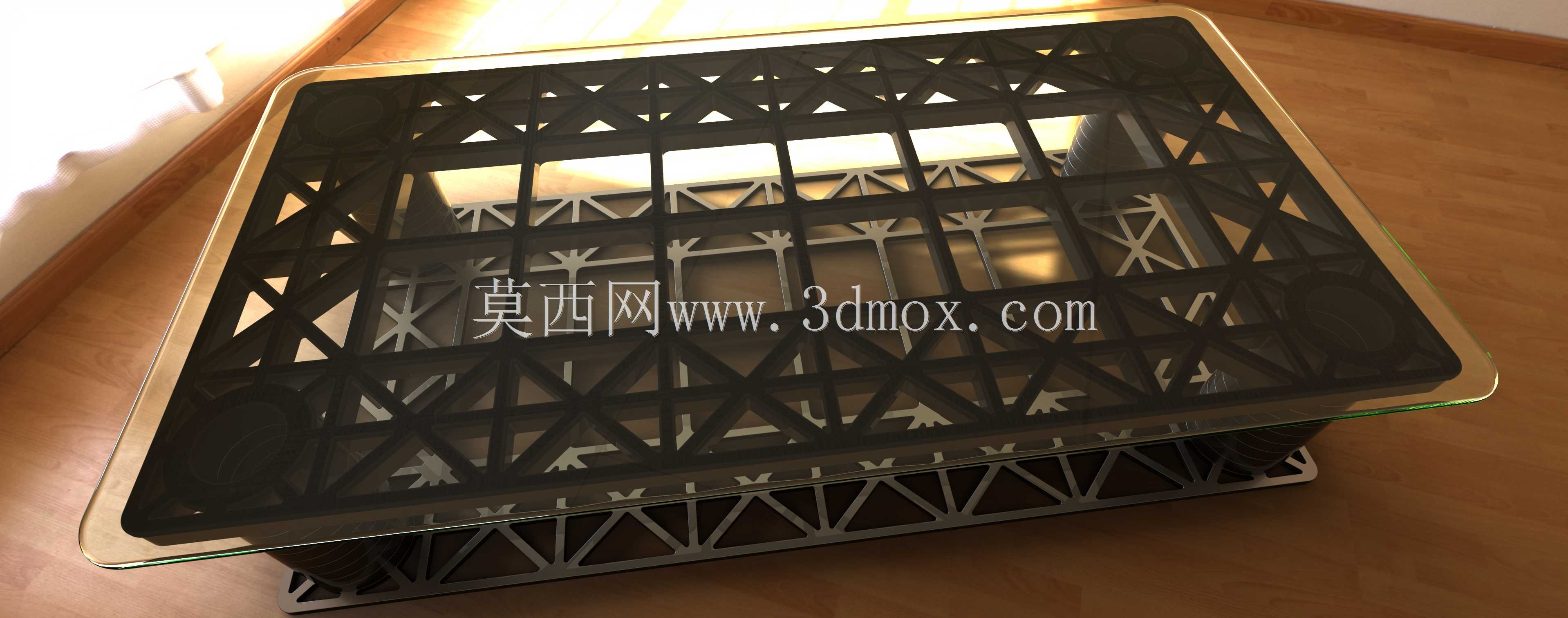

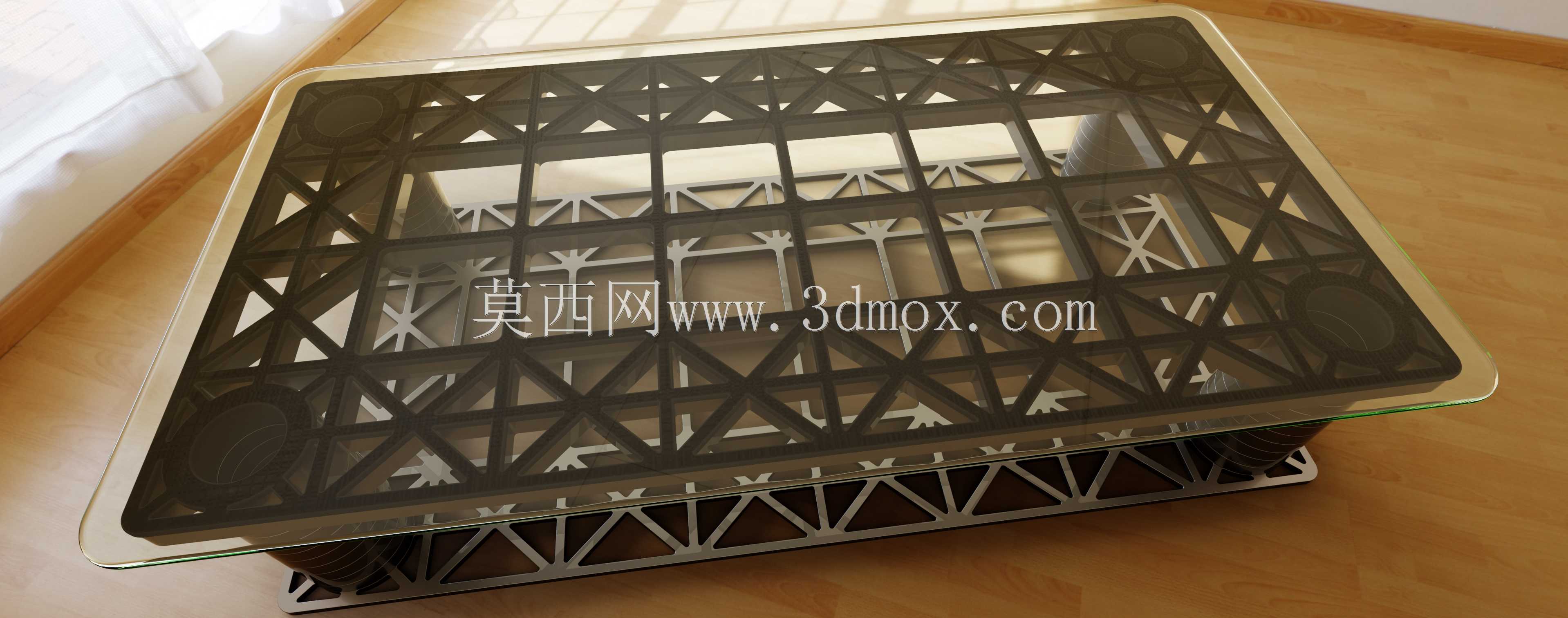

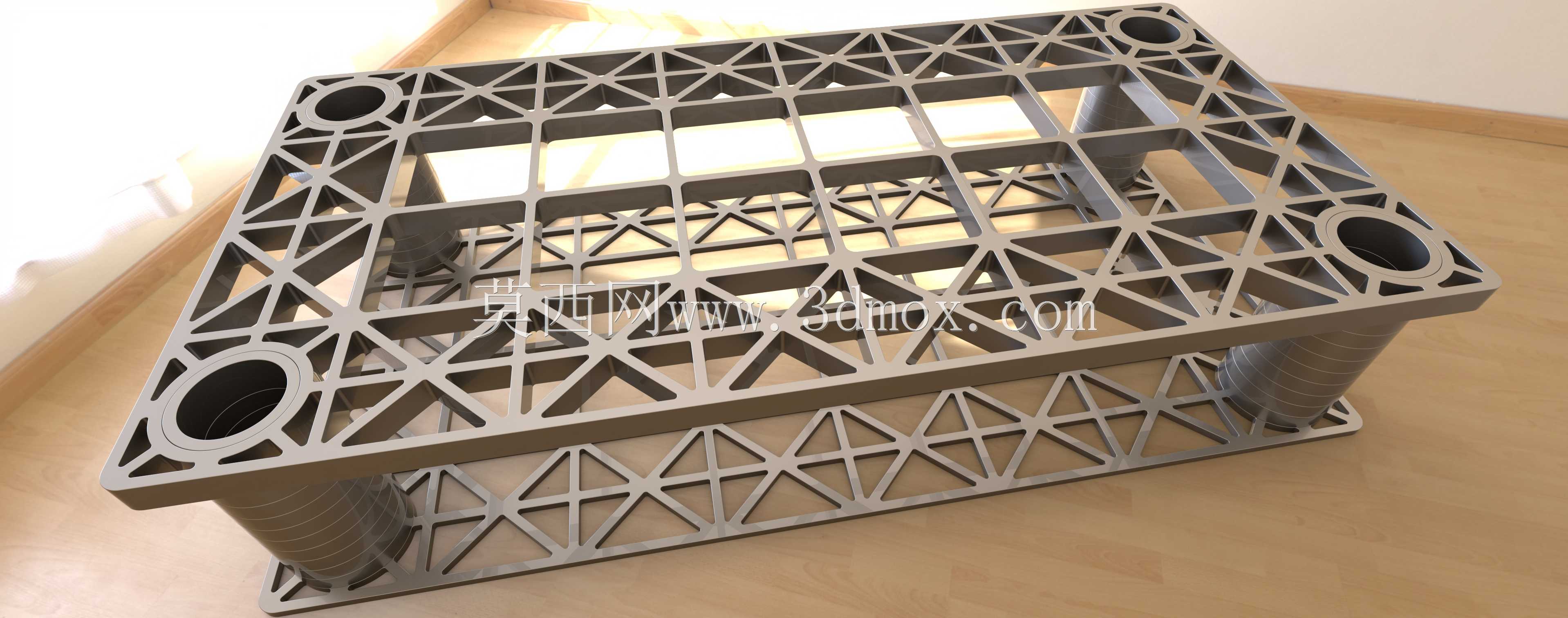

　　支架的高度调节通过堆叠同心环结构的支撑腿实现，用户可根据自身坐姿视线高度，增减底板与顶板之间的支撑腿堆叠数量，每增加一组支撑腿即可抬升固定高度，调节梯度均匀，不会出现高度落差过大或过小的问题，支撑腿与上下板之间采用定位卡槽配合，堆叠后不会出现横向滑移，承重时受力均匀，不会出现局部应力集中导致的板材变形。顶板表面做了防滑处理，边缘做了圆角弯折，避免刮伤显示器底部外壳，底板底部预留了防滑胶垫安装位，安装胶垫后可增加与桌面的摩擦力，避免放置后出现滑动，同时防止金属底板刮花桌面漆面。

　　从安装边界来看，顶板的承载面尺寸适配常规显示器底座的安装范围，边缘超出常规显示器底座10mm左右，即使显示器底座尺寸略有偏差也能稳定放置，支架整体放置后不会超出桌面常规使用区域，不会占用键盘、鼠标的摆放空间，底部预留的空间还可收纳键盘、笔记本等物品，提升桌面空间利用率。整套结构在设计时充分考虑了加工工艺的可行性，所有切割路径均为直线与常规圆弧过渡，没有复杂的异形曲面，激光切割时无需频繁调整参数，加工效率高，板材利用率可达85%以上，加工产生的边角料极少。支撑结构的桁架排布经过受力仿真验证，在承受15kg静态载荷时，顶板最大形变量不超过0.3mm，完全满足常规显示器、小型电视的承重需求，长期使用不会出现结构变形、垮塌的问题。
