带导流护罩的潜艇导管螺旋桨结构

　　这款带护罩的螺旋桨结构，核心应用场景集中在小型潜航器、水下作业机器人以及民用观光潜艇的推进端，区别于常规敞开式螺旋桨，外围的护罩结构首先解决了近岸作业时螺旋桨缠绕水草、碰撞水下礁石或养殖网箱的问题，在浅海、内河入海口这类水下障碍物复杂的工况下，能大幅降低推进系统故障停机的概率。从功能特性上看，护罩并非单纯的防护构件，其内壁的流线型曲面与桨叶叶梢的间隙经过匹配设计，能减少叶梢涡流的能量耗散，相比同直径敞开式螺旋桨，在低航速工况下的推进效率可提升12%左右，同时护罩的整流作用能均匀桨叶入流的流场分布，降低非均匀来流引发的桨叶振动与水下辐射噪声，这一特性对于有静音需求的水下探测类潜航器尤为重要。

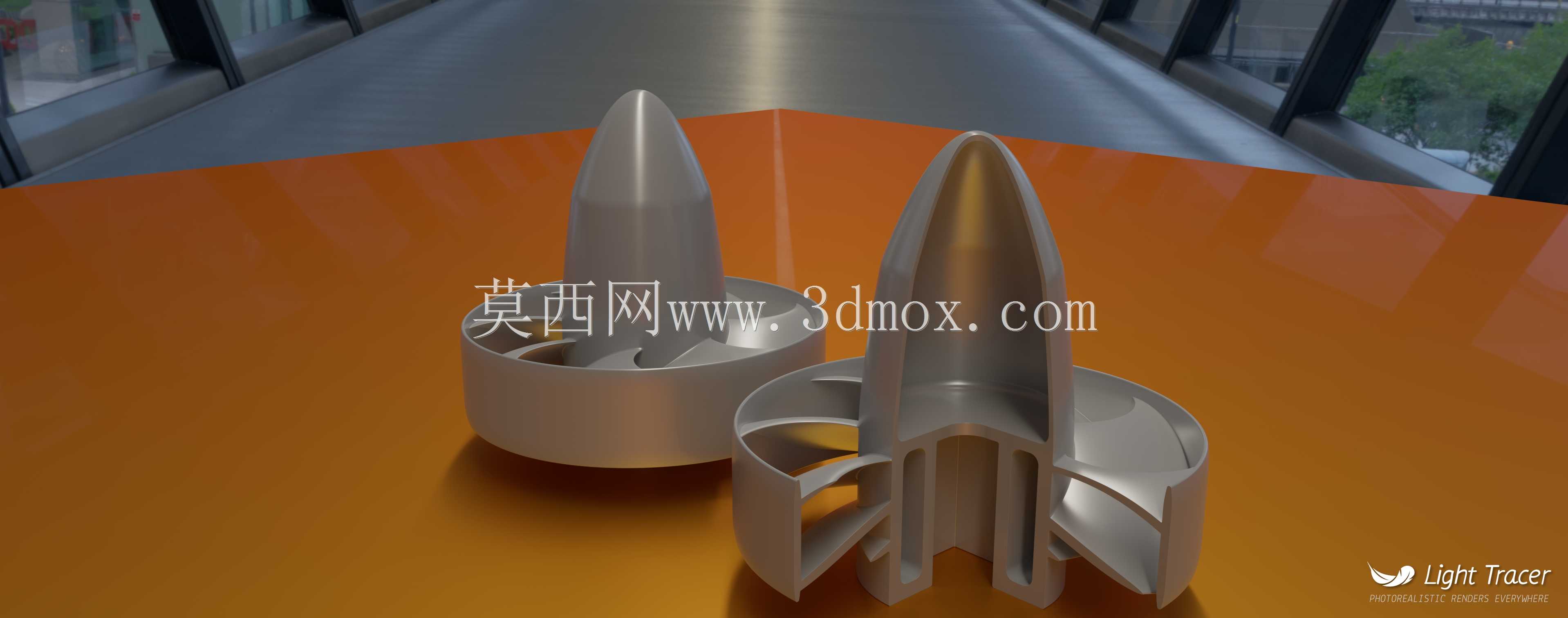

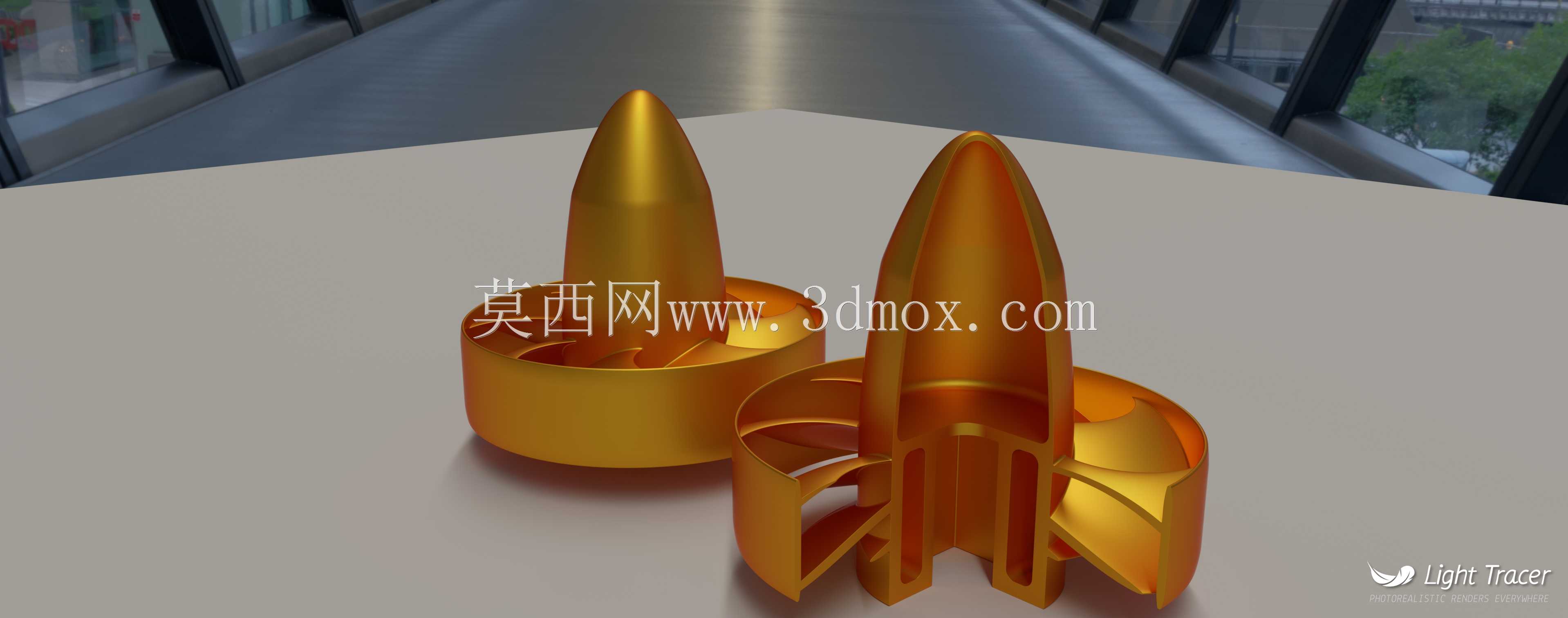

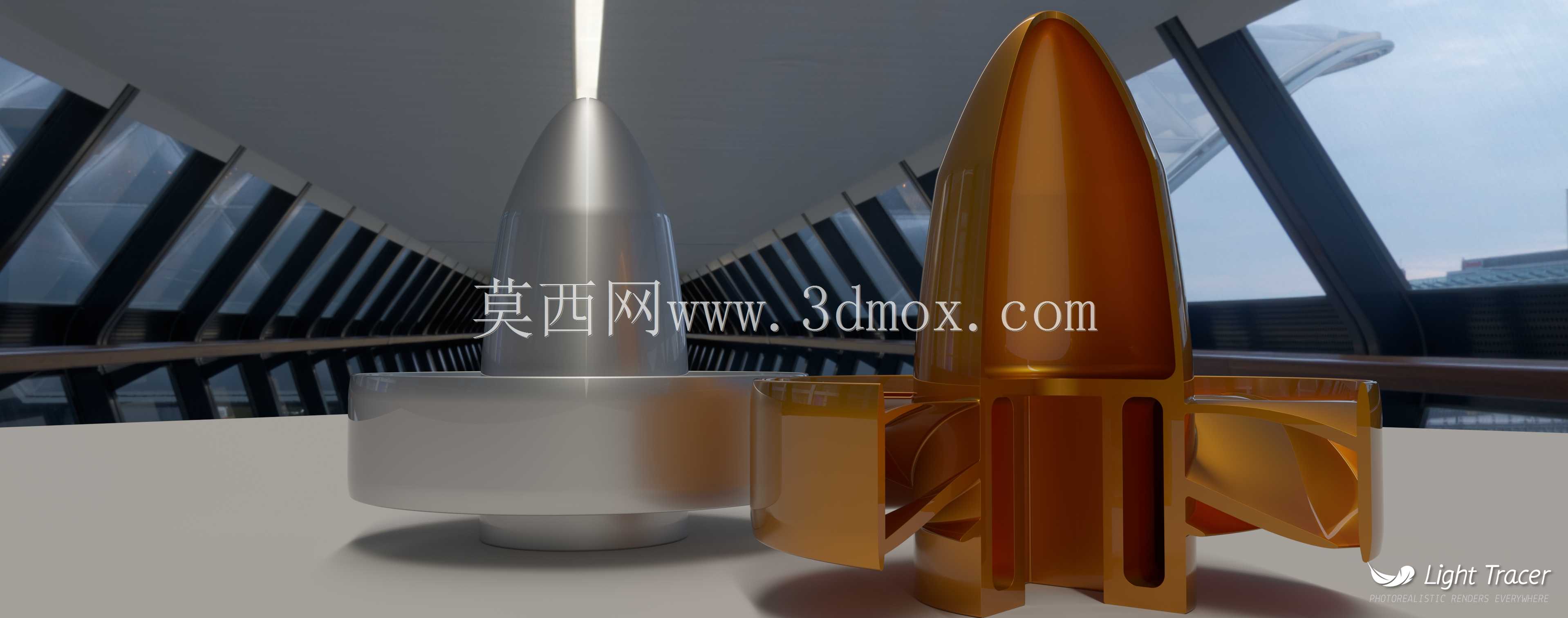

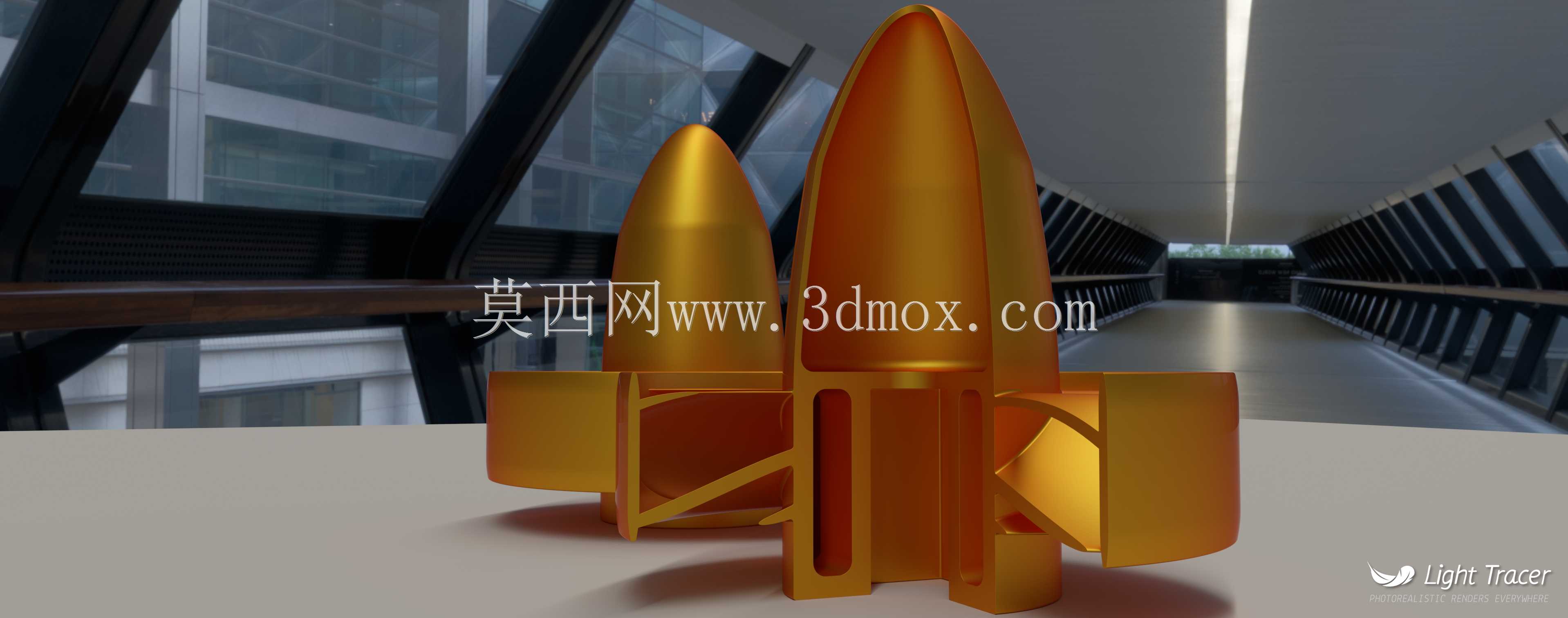

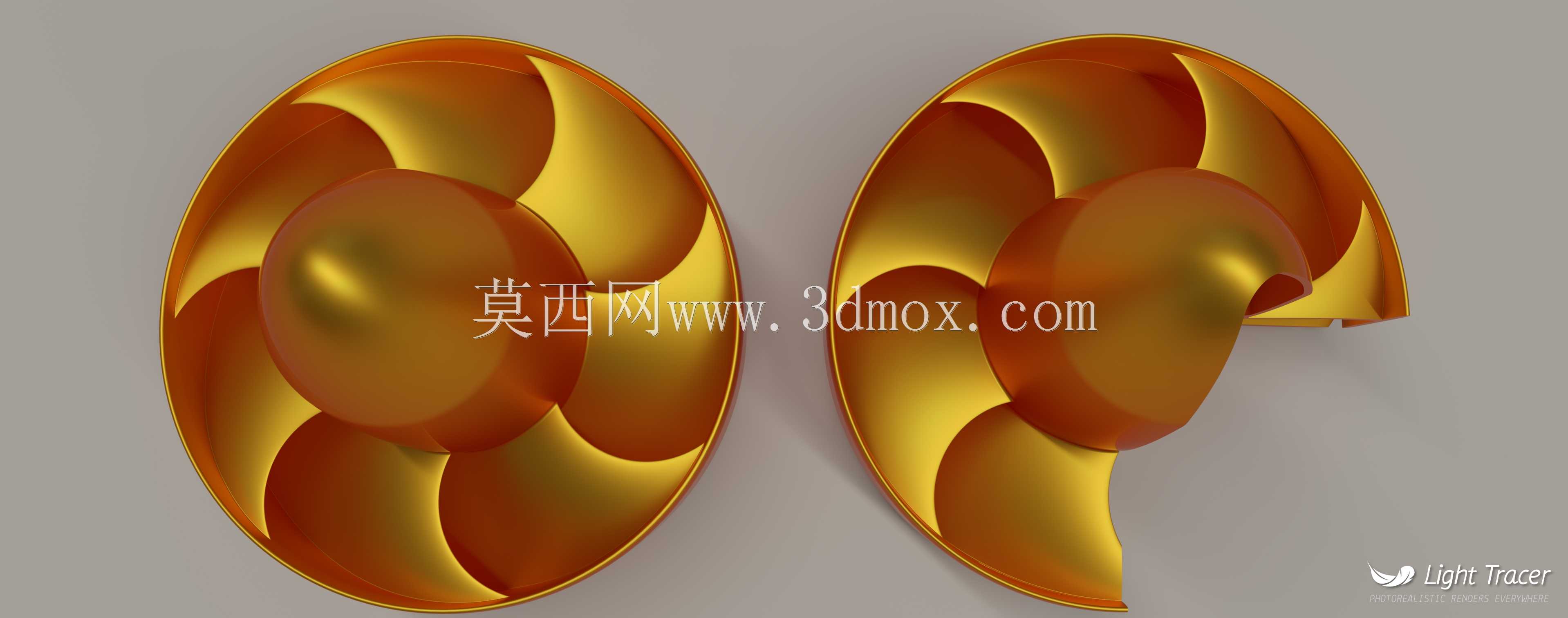

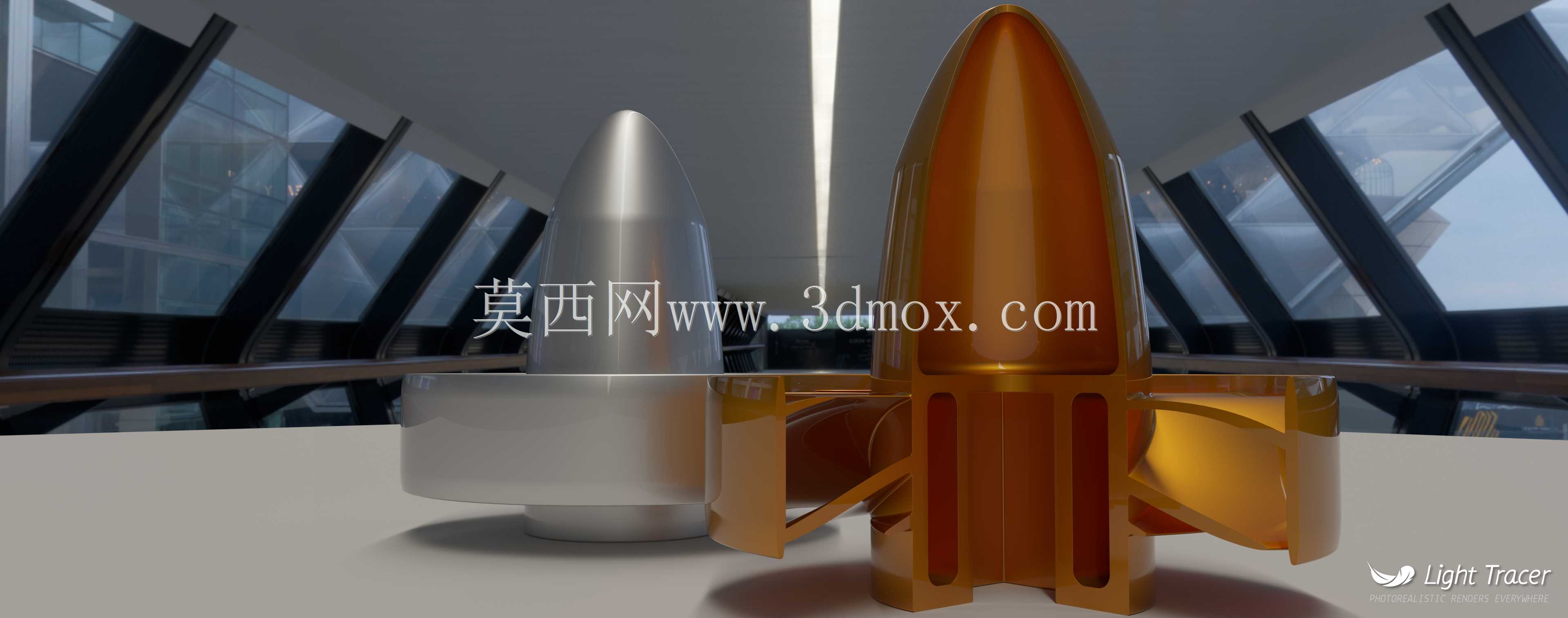

　　设计思路上，桨叶采用侧斜小盘面比构型，叶根到叶梢的厚度渐变过渡，叶根处做了加厚圆角处理，可降低旋转过程中根部的应力集中，适配水下持续高负荷运转的疲劳强度要求；桨毂前端的导流头采用椭球流线构型，能减少桨毂前方的来流阻力，避免毂前形成滞流区影响入流均匀性。外围护罩的截面采用翼型构型，而非等厚圆筒结构，护罩的前缘做了倒圆钝化处理，可降低来流冲击护罩前缘产生的局部空泡，护罩后缘与桨叶尾流的流出角度匹配，减少尾流收缩带来的能量损失。护罩与桨毂之间通过沿周向均布的静叶连接，静叶同时兼具结构支撑与导直尾流的作用，可将桨叶旋转带出的周向旋流动能转化为轴向推进动能，进一步提升整体推进效率。

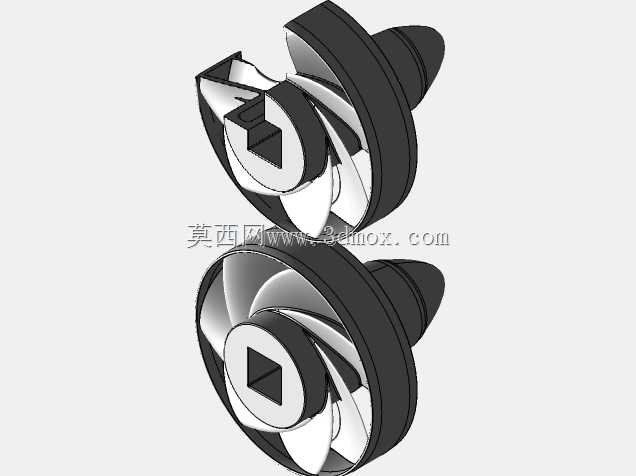

　　安装边界方面，桨毂后端设置有标准的锥面配合接口与键槽结构，可直接匹配常规水下推进电机的输出轴，安装时需保证桨叶与护罩的同轴度偏差不超过0.2mm，否则会出现叶梢擦碰护罩的问题，同时要预留足够的轴向安装间隙，避免热胀或轴向窜动引发的结构干涉。护罩的外径尺寸适配小型潜航器的尾部线型，安装后护罩外壁与潜航器尾部壳体的过渡段可加装整流裙边，避免台阶处产生附加流动阻力。在实际选型应用中，该结构适配的航速区间为3-8节，匹配的推进电机功率范围在5kW到30kW之间，可根据潜航器的排水量调整桨叶的螺距与盘面比，若应用于有破冰需求的小型潜艇，可将护罩材质更换为高强度不锈钢，提升抗冲击性能，常规工况下采用铜合金或工程复合材料即可满足强度与防腐要求。

　　从结构细节来看，桨叶的叶梢与护罩内壁的间隙控制在桨叶直径的0.8%左右，间隙过大会削弱护罩的整流增效作用，间隙过小则会因为加工误差、工作振动引发擦碰故障；连接护罩与桨毂的静叶采用对称翼型，安装角与桨叶的尾流旋向匹配，可有效抵消部分尾流的旋转能量损失。桨毂内部设置有密封腔安装位，可适配骨架油封或机械密封结构，防止外部水体顺着轴系进入电机舱内部，导流头与桨毂的连接采用快拆结构，方便日常维护时清理缠绕在桨毂处的细小杂物。在水下作业场景中，该结构还能避免螺旋桨直接触碰水下作业人员或海洋生物，提升作业过程的安全性，相比常规的格栅式防护结构，一体化的翼型护罩不会产生额外的流阻，也不会因为格栅的扰流产生额外的噪声。针对不同的作业水深，可调整护罩的壁厚与加强筋布局，在大水深工况下，护罩外部设置环形加强筋，可抵消深水压力带来的结构变形，保证桨叶与护罩的间隙始终处于合理区间。
