同心嵌套式六角对称脊形装饰构件

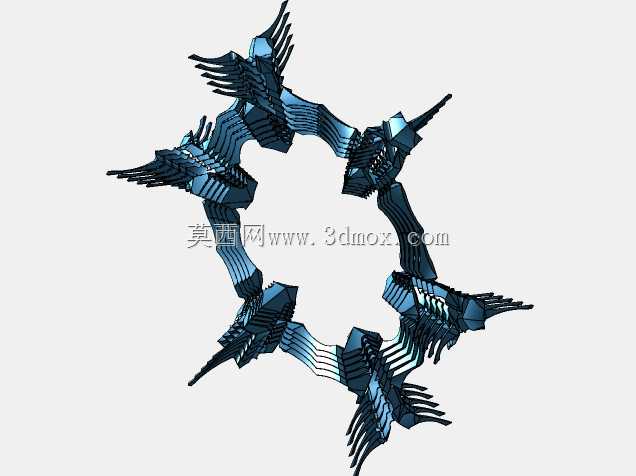

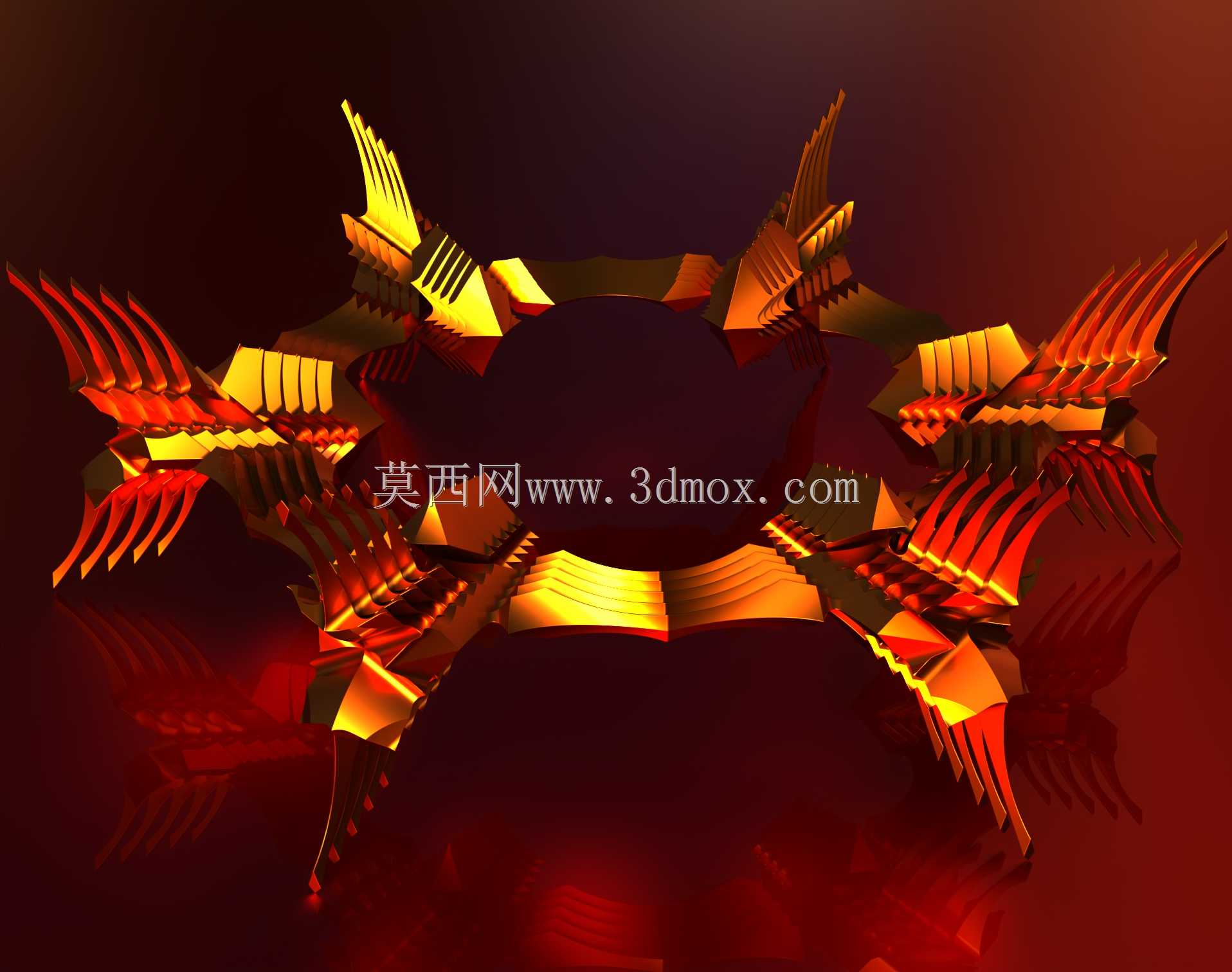

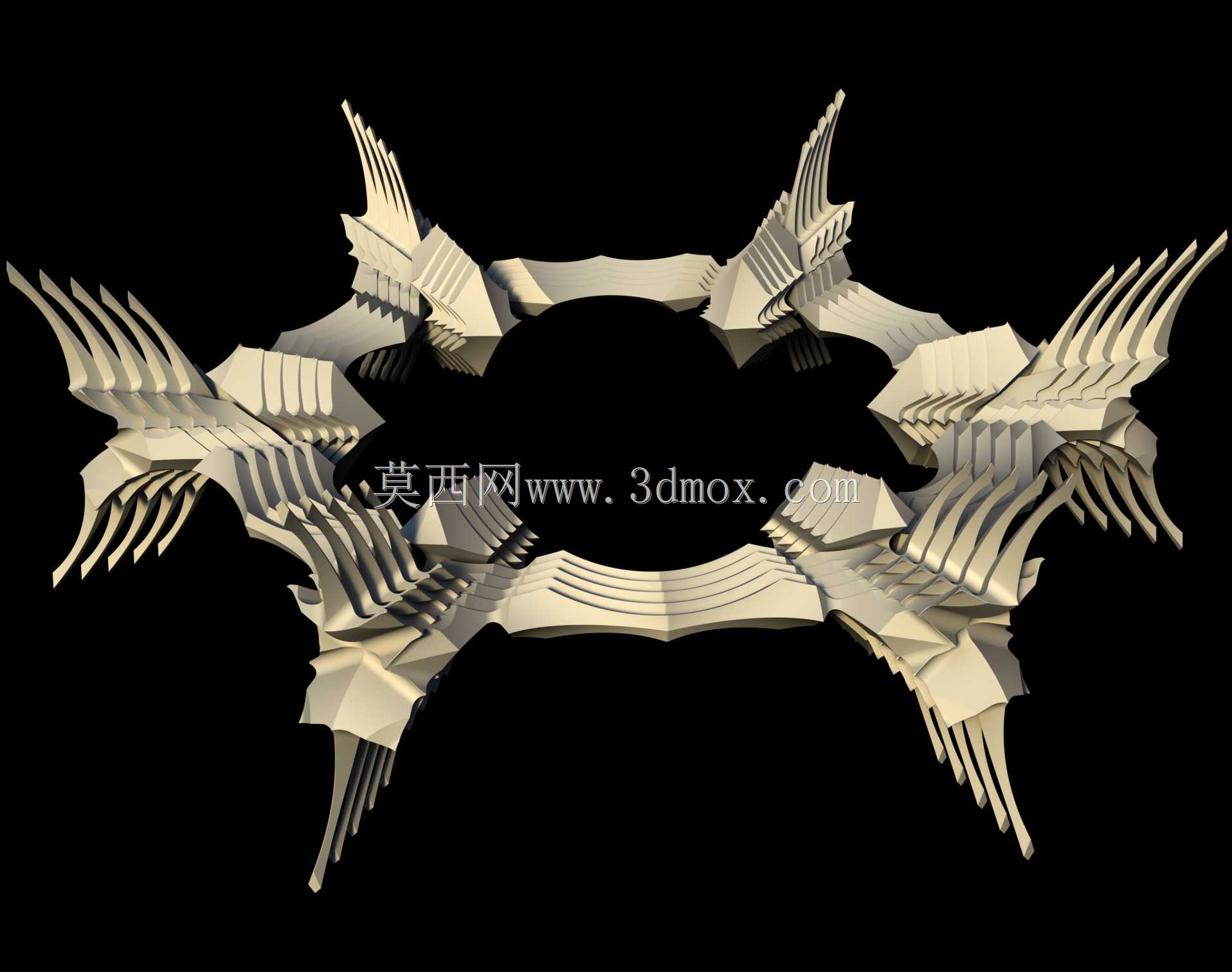

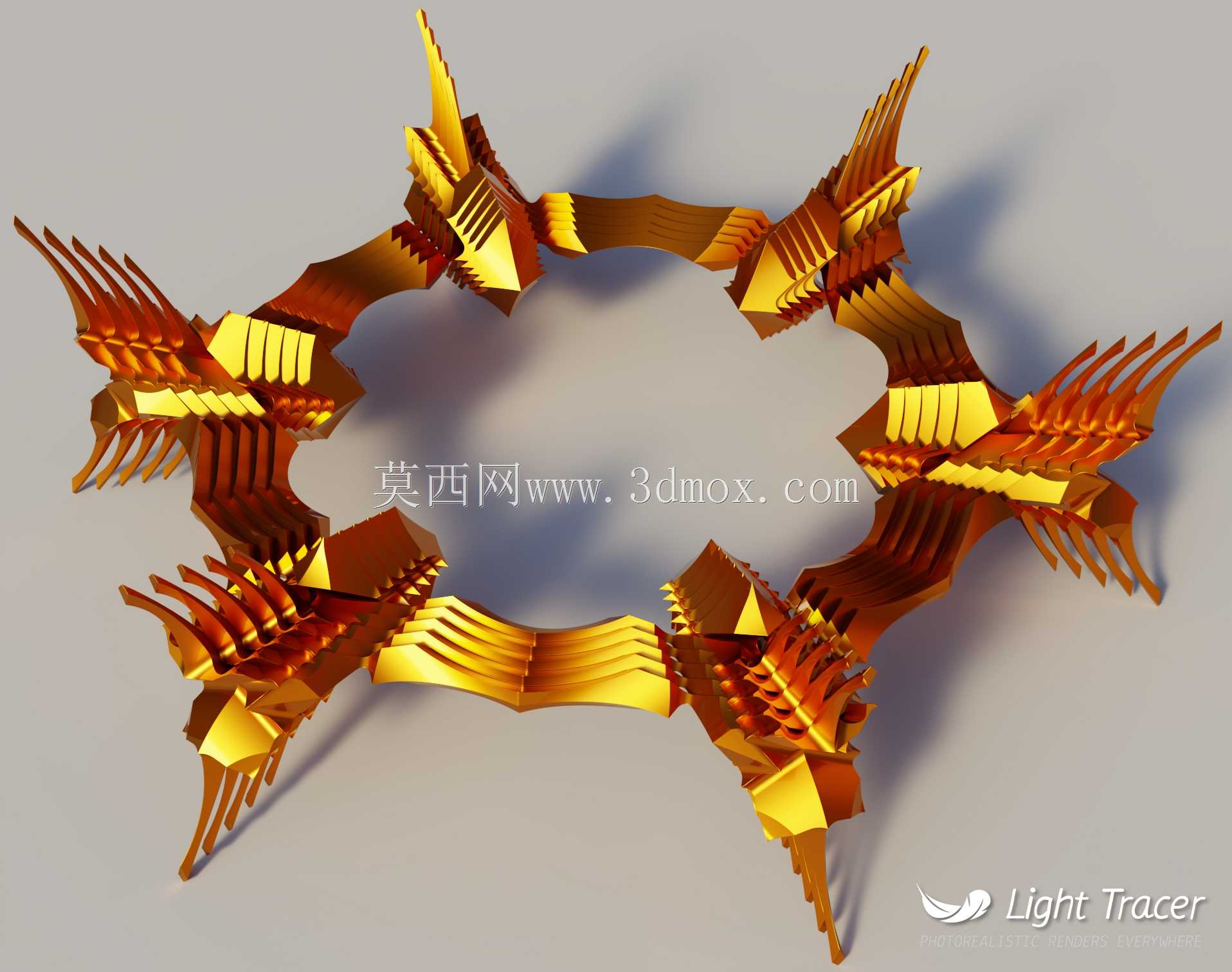

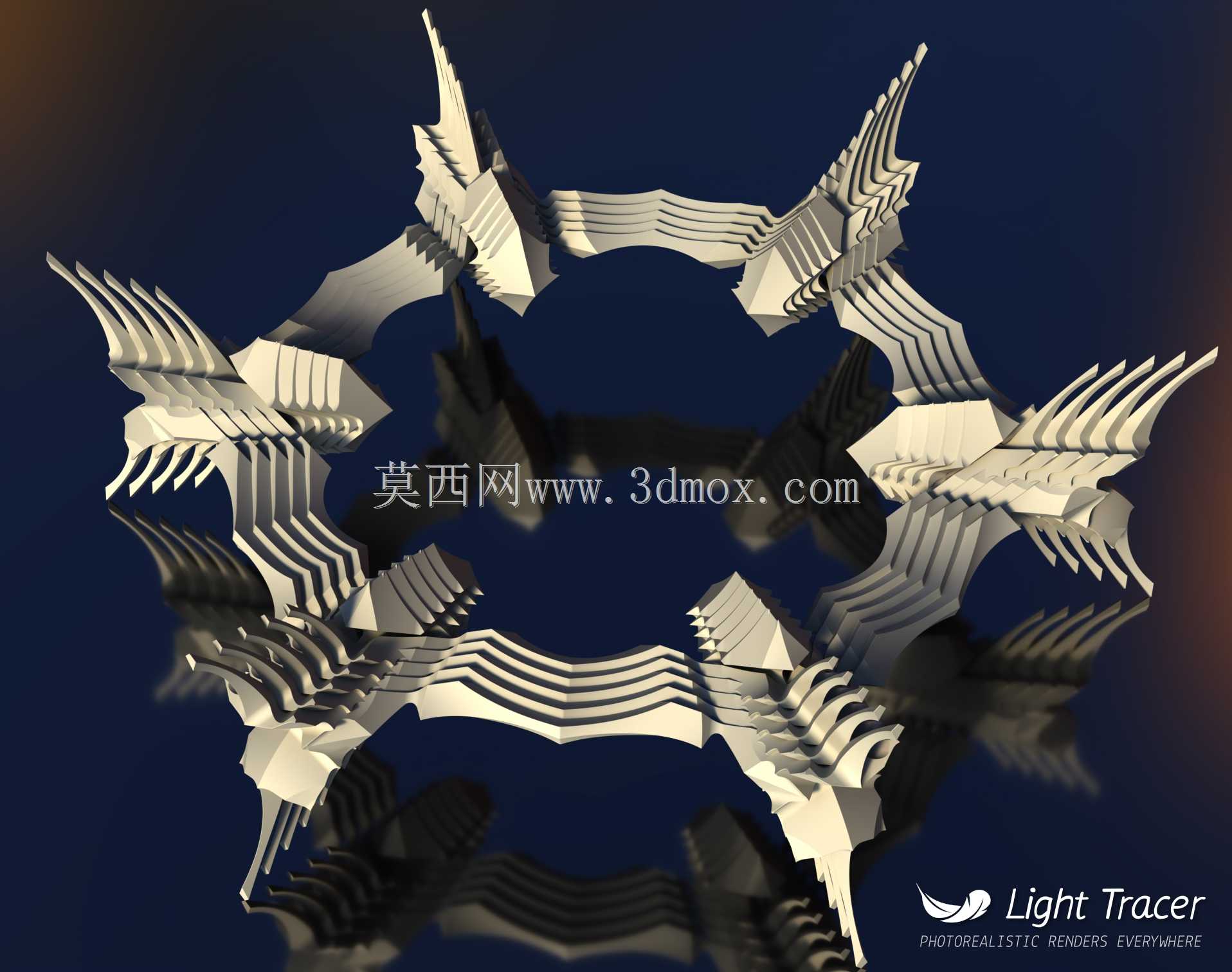

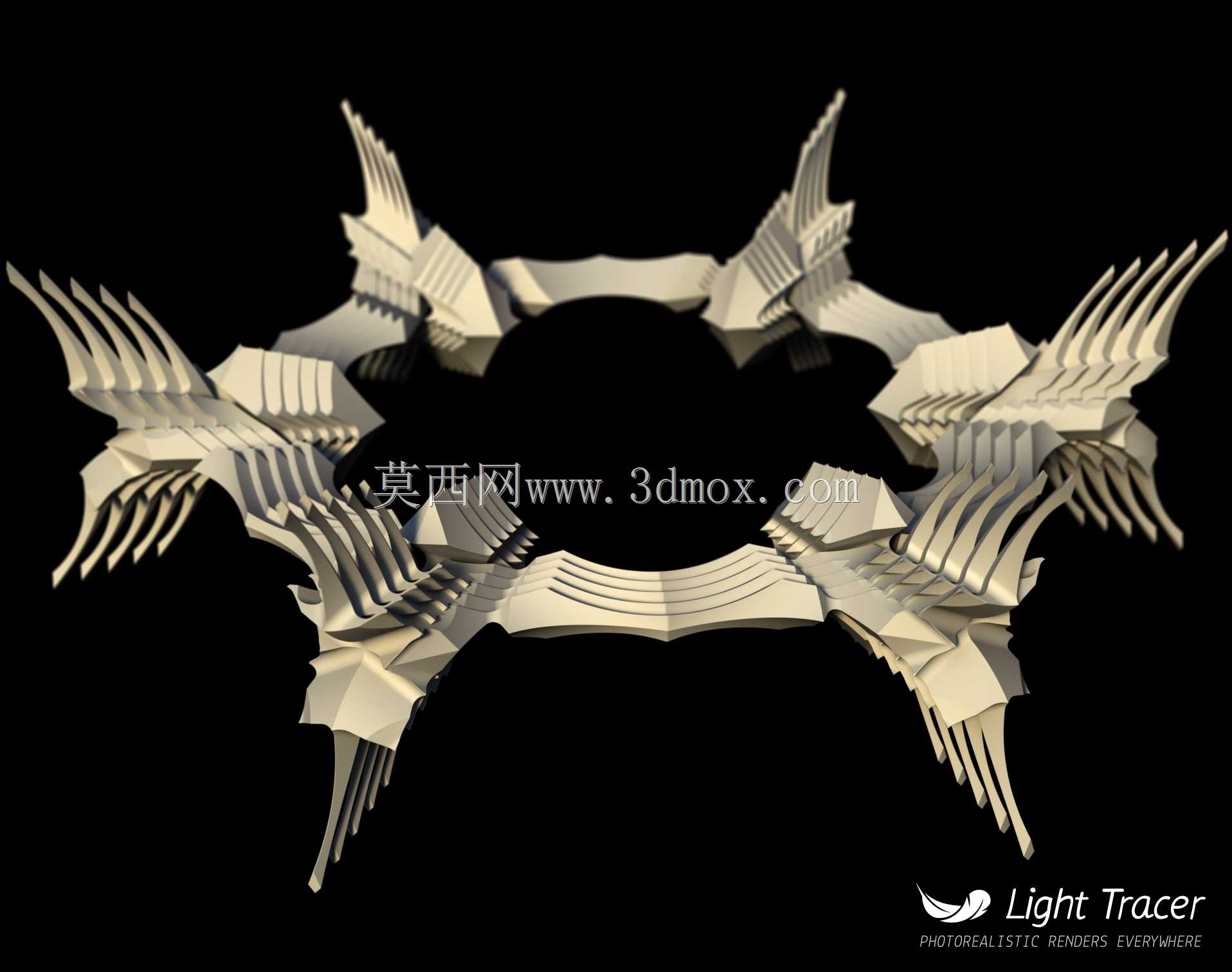

　　该环状构件的设计核心围绕对称几何逻辑展开，整体以正六边形为基础布局框架，设置4组完全对称的结构基准平面，所有结构单元均以中心轴线为基准做同心排布，确保整体受力与视觉重心完全重合。从结构层级来看，构件共包含5层嵌套的相似基础单元，每层单元沿径向做等比例同心缩放，相邻层之间预留均匀的装配间隙，既保证各层结构的独立性，又能通过层间的卡扣位实现无紧固件的嵌合固定，减少装配工序与额外连接件的使用。6组主结构实例沿六角形周向做60度等角度均匀分布，每组主结构向外延伸出带鳞片状纹理的脊状凸起，凸起部分的曲面过渡采用G2连续曲率设计，避免应力集中的同时，让外轮廓呈现出类似脊椎的流畅渐变形态，鳞片状结构沿脊状凸起的走向做等距排布，每片鳞片的倾斜角度随曲面曲率做自适应调整，既强化了结构的层次感，也能在作为装饰件使用时形成更丰富的光影折射效果。

　　从应用场景来看，这类对称环状构件可作为工业设备的外观装饰环使用，比如安装在高端风机、精密离心机等旋转设备的端部护罩位置，其同心对称的结构特性完全适配旋转类设备的动平衡要求，不会在设备高速运转时产生额外的偏心力矩；也可作为文创装置、艺术雕塑的核心连接骨架，嵌套式的分层结构可以在不同层级预留灯带安装位、装饰件挂载点，适配不同的展示需求。在安装边界设计上，构件的中心内孔预留了标准的环形安装止口，止口的公差带按照H7级精度设计，可直接与对应规格的设备轴端、安装基座做过渡配合，外轮廓的最大径向尺寸控制在适配常规300-500mm直径安装位的范围，轴向厚度根据嵌套层级做梯度变化，最厚的中心连接环厚度为整体厚度的1.5倍，保证安装后的结构强度，向外延伸的脊状凸起部分厚度逐步减薄，在不降低结构刚性的前提下控制整体重量。

　　设计过程中，首先确定正六边形的外接圆尺寸作为整体外轮廓的基准，再以中心为原点绘制5组同心正六边形作为各层嵌套结构的定位基准，每层结构的缩放比例按照等比数列设置，确保相邻层的间隙均匀一致。主结构单元的建模采用参数化关联设计，先完成单组脊状结构的曲面建模，通过曲率分析工具反复调整鳞片与脊身的过渡曲面，确保曲面无褶皱、曲率变化均匀，再通过圆周阵列命令生成其余5组结构，阵列过程中以中心轴线为阵列基准，保证所有单元的位置度误差控制在0.1mm以内。层间的连接结构采用嵌入式卡扣设计，卡扣的配合面做0.2mm的导入斜角，方便装配时的对位，卡扣的卡合量设置为0.5mm，既保证装配后的连接牢固度，又不会因为过盈量过大导致装配时结构开裂。对于脊状凸起的末端部分，做了1mm的圆角过渡处理，避免尖锐边角在安装、使用过程中造成磕碰损伤，同时也能优化流体经过构件表面时的流场状态，当构件用于有气流通过的设备端口时，圆角过渡可以减少风阻与气流啸叫。

　　从结构强度验证角度，对构件做了静力学仿真分析，在中心安装位施加固定约束，在外围脊状结构上施加均匀的径向载荷与轴向载荷，结果显示最大应力出现在中心连接环与第一层嵌套结构的连接处，应力值远低于常用工程塑料、铝合金等加工材料的许用应力，结构安全系数满足工业使用要求。如果采用金属3D打印工艺加工，可直接打印整体成型的构件，无需后续装配；如果采用注塑工艺加工，可将5层嵌套结构分别开模，加工完成后通过层间卡扣组装，能够有效降低模具复杂度与加工成本。构件的鳞片状结构除了装饰作用外，还可以作为散热鳍片使用，当安装在发热设备的端部时，鳞片的增大表面积设计能够提升空气对流换热效率，辅助设备散热，实现装饰功能与实用功能的结合。
