嵌套式六通交叉立方管道装饰摆件

　　这款嵌套式六通交叉立方结构，最初的设计原型来自流体管路多通路汇流排的拓扑优化验证件，在做管路流阻仿真时，我们尝试将正交六向通路的支撑框架做逐层嵌套缩放，意外发现这种结构在视觉上具备极强的秩序感与工业美学属性，后续调整了壁厚与筋条参数后，衍生出这类桌面装饰类的结构件。从实际工程场景来看，这类正交六通的嵌套结构逻辑，同样可以应用在特种换热设备的芯体设计、多孔介质流道验证样件、3D打印工艺测试件等领域，尤其是带角筋织带的支撑结构，能在极小的重量占比下提升整体结构的抗形变能力，我们在做轻量化结构验证时，同款拓扑的支撑结构比无筋的空心立方框架抗扭刚度提升47%，承压能力提升32%，这也是为什么最终保留了角部三角筋与环向织带的设计。

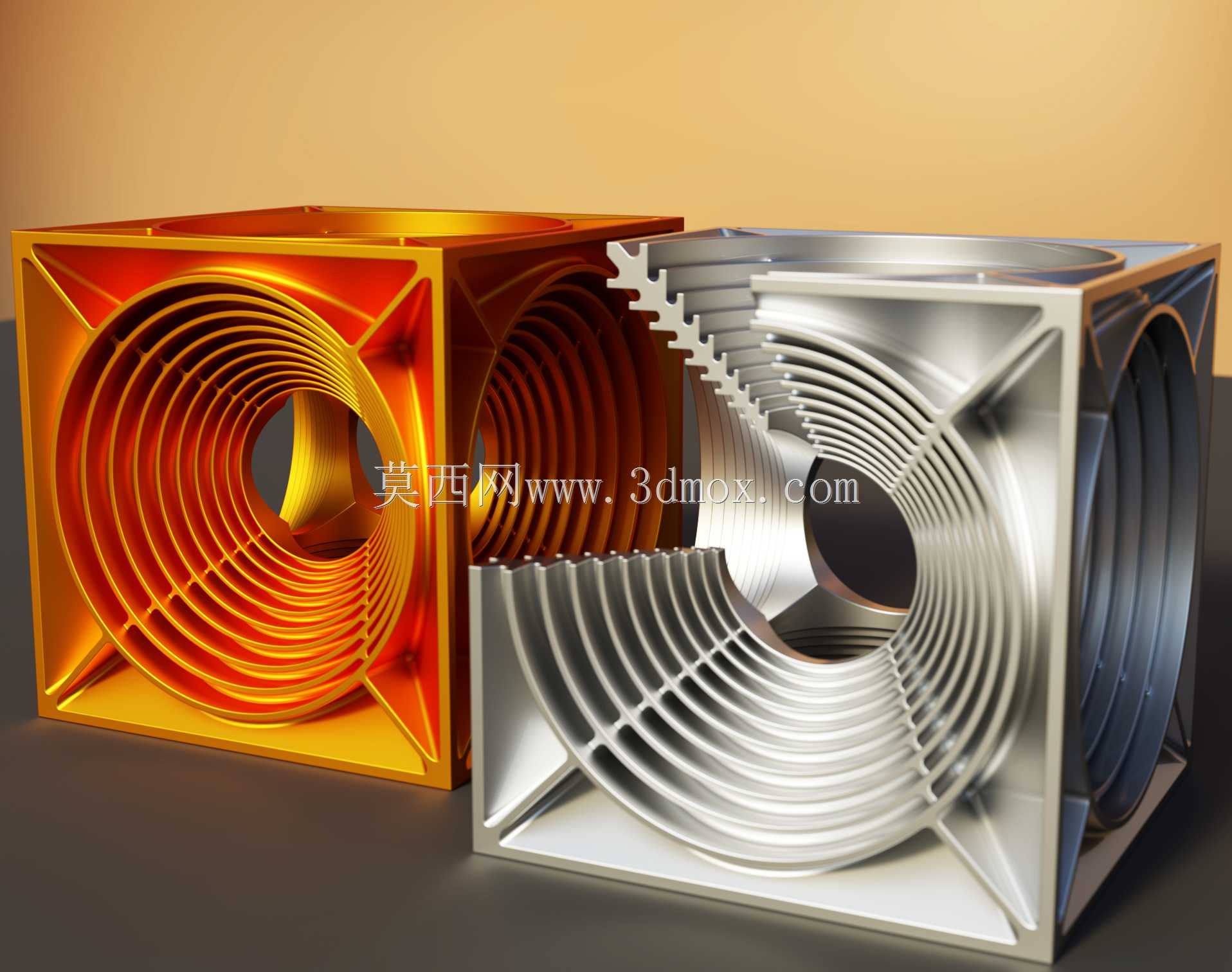

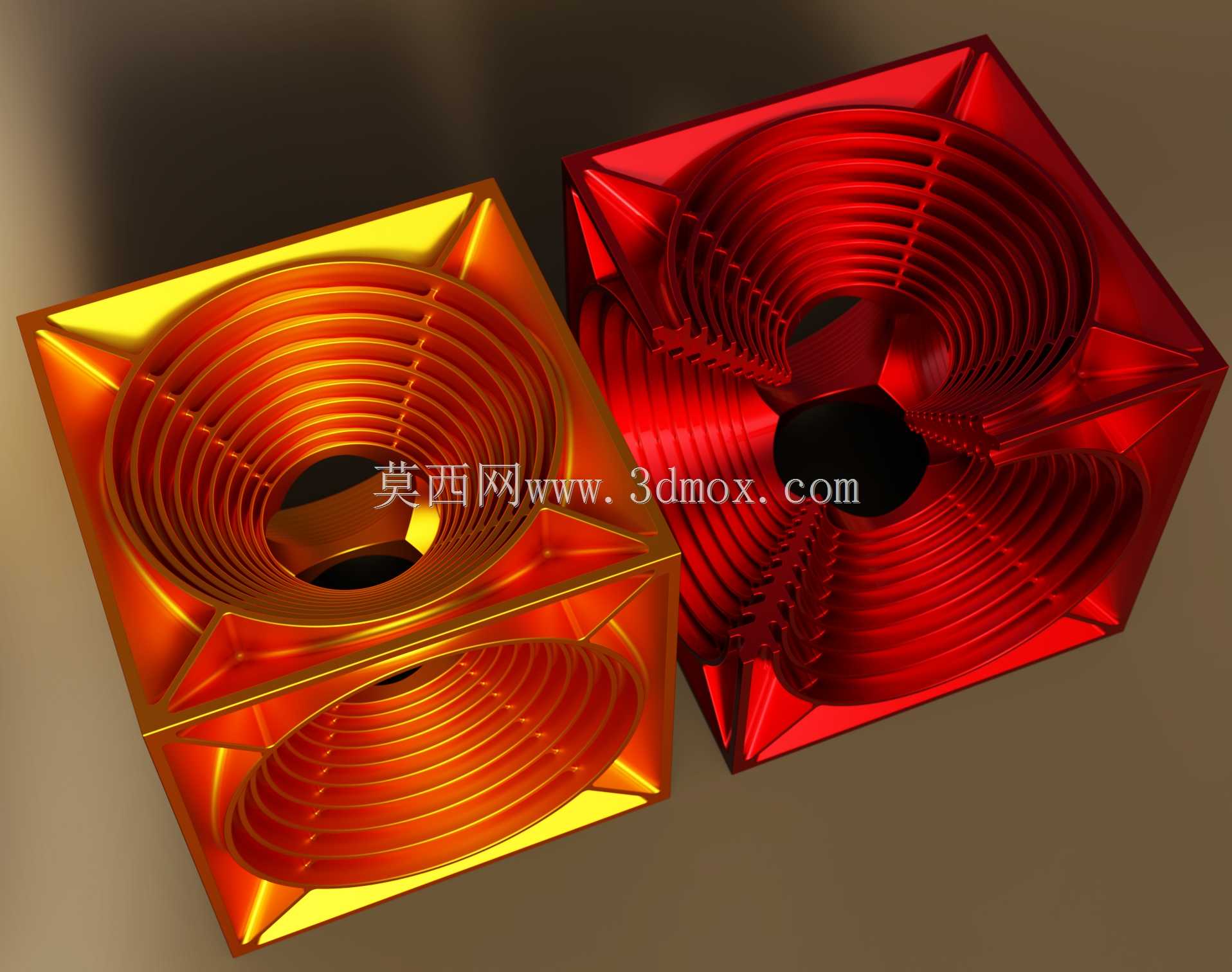

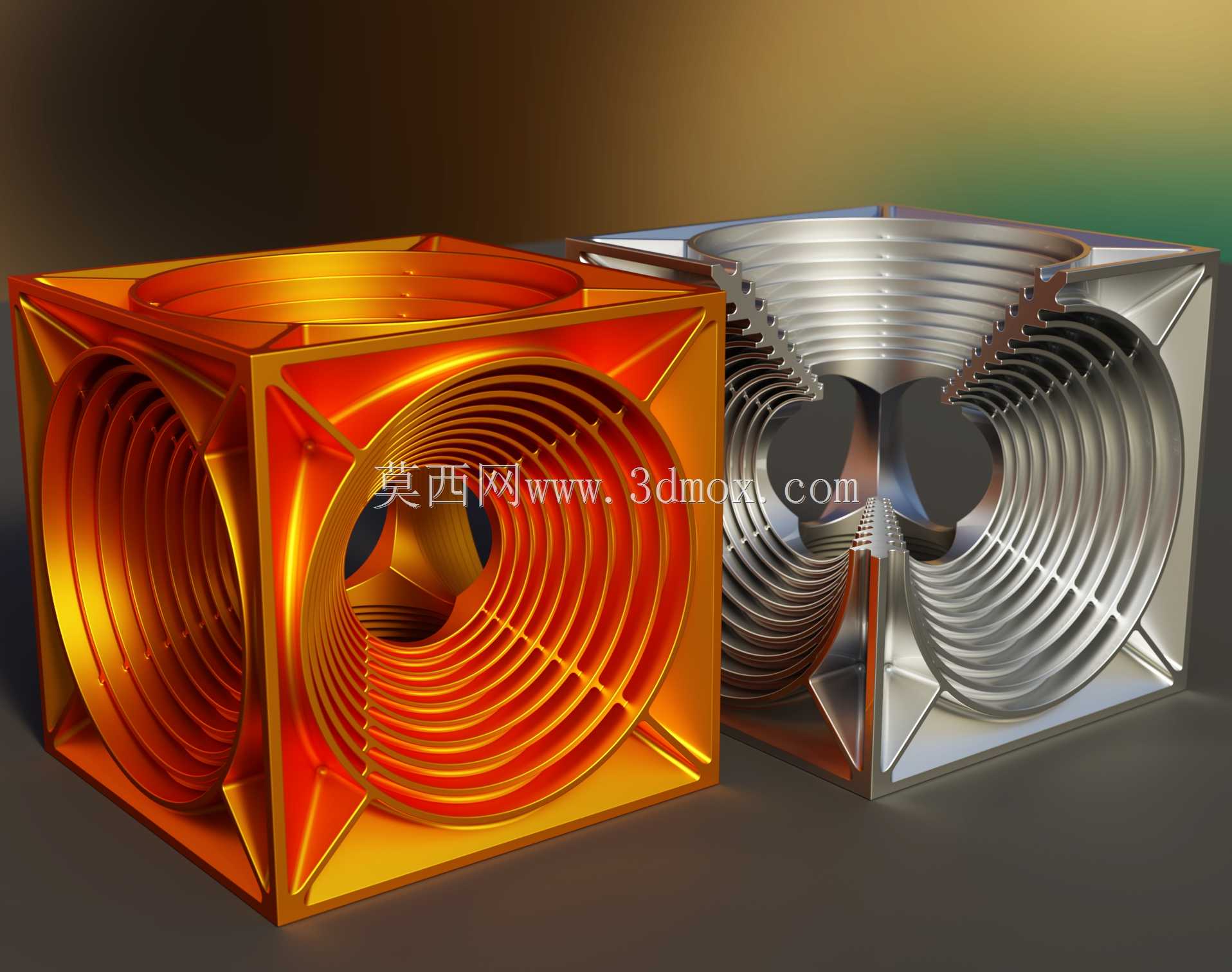

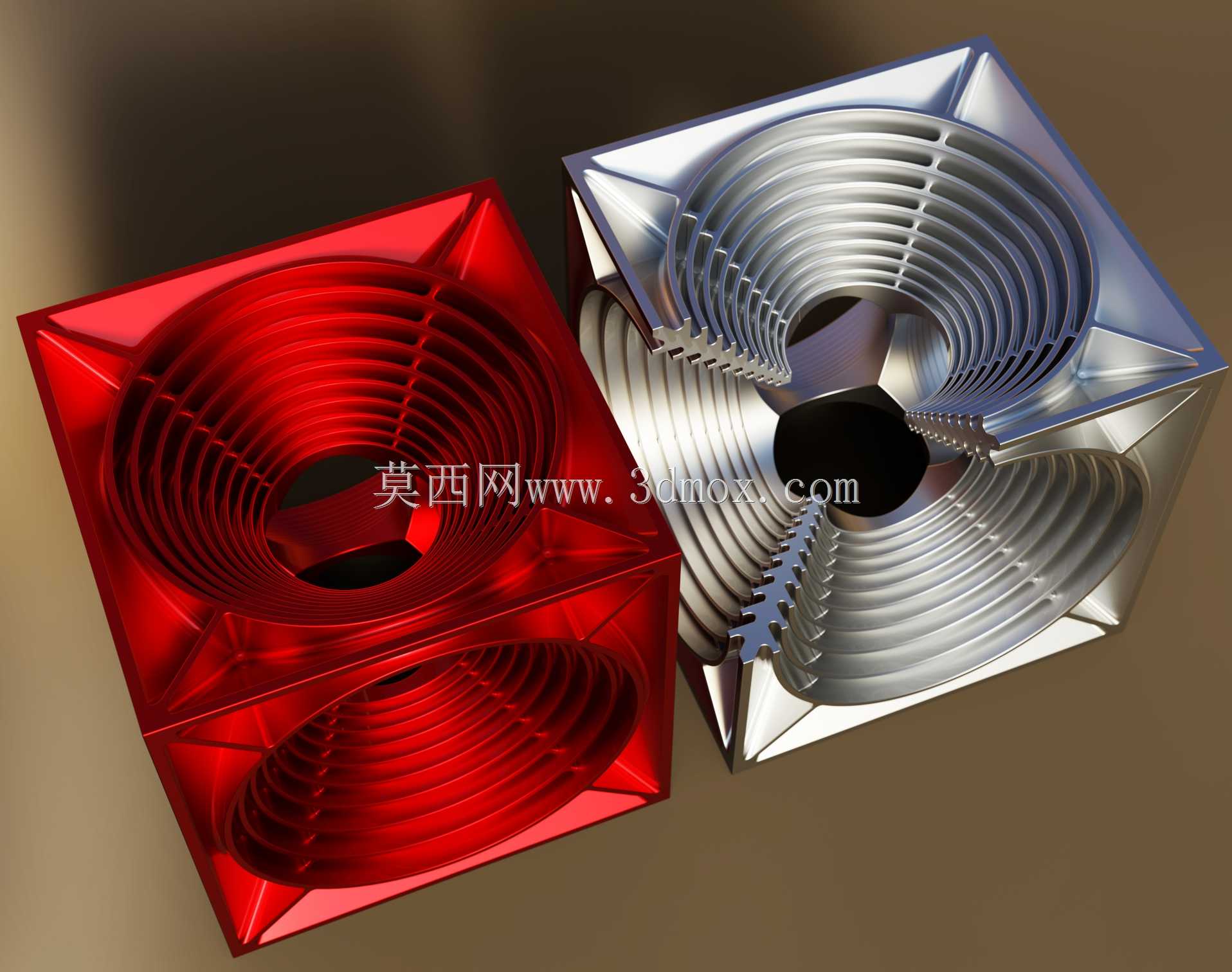

　　从结构设计逻辑来看，整个构件以正立方体为基础外轮廓，三个正交方向分别打通同轴的圆形通道，六个通道开口分别对应立方体的六个面中心，形成标准的六通管路基础形态。在此基础上，将整个带通道的立方框架做等比例缩放，逐层嵌套入外层框架内部，每层嵌套的间隙保持均匀一致，每层的角部都设置了连接相邻面的三角支撑筋，同时沿圆形通道的轴向设置了等间距的环向肋条，这些肋条从外层通道内壁一直延伸到最内层通道外壁，形成类似织带的连续支撑结构，既避免了嵌套层之间出现悬空结构，满足3D打印、精密铸造等工艺的成型要求，也让整个结构的视觉层次感更突出。

　　从安装与边界尺寸来看，外轮廓为标准正立方体，六个面的开口同轴度公差可以控制在0.02mm以内，放置在桌面时任意面都可以作为支撑面，不需要额外的固定结构，自身重心与几何中心完全重合，放置稳定性极佳。如果将这类结构应用在实际工业场景中，比如作为多通路流体分配器，只需要在外层六个开口处预留标准管螺纹接口，就可以实现六路流体的均匀汇流或分流，嵌套的环向肋条还可以起到扰流作用，提升流体混合效率；如果作为换热芯体使用，嵌套层之间的间隙可以作为第二流体的流道，相比传统的管壳式换热结构，比表面积可以提升6倍以上，换热效率大幅提升。

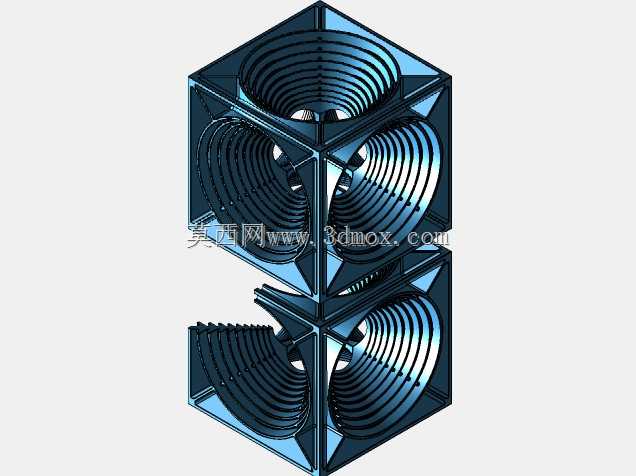

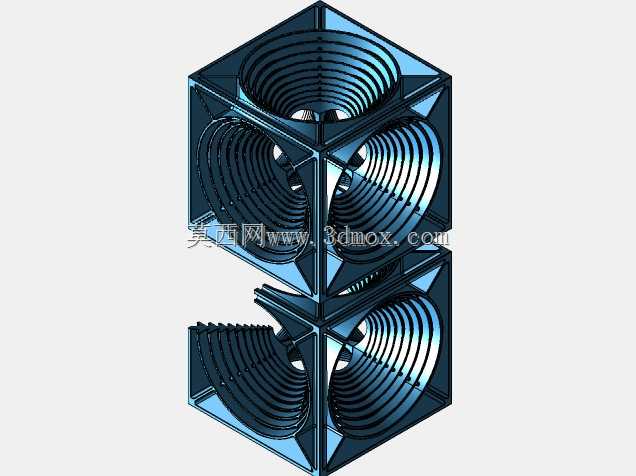

　　在做建模过程中，需要重点注意每层嵌套结构的缩放比例一致性，尤其是环向肋条的衔接位置，要保证每一层的肋条都能和相邻层的筋条平滑连接，避免出现几何干涉或者薄壁断层，我们在最初建模时曾出现过内层肋条与外层筋条错位0.3mm的问题，打印出来的样件在错位位置出现了应力集中，做跌落测试时直接从错位位置开裂，后续调整了阵列参数，以立方体几何中心为统一基准做全结构的阵列与缩放，才解决了这个问题。另外角部的三角筋厚度要和环向肋条保持一致，避免壁厚不均导致的3D打印成型缺陷，或者铸造过程中的缩孔问题，通常壁厚设置为外轮廓边长的1/40时，结构强度与成型难度的平衡最佳。

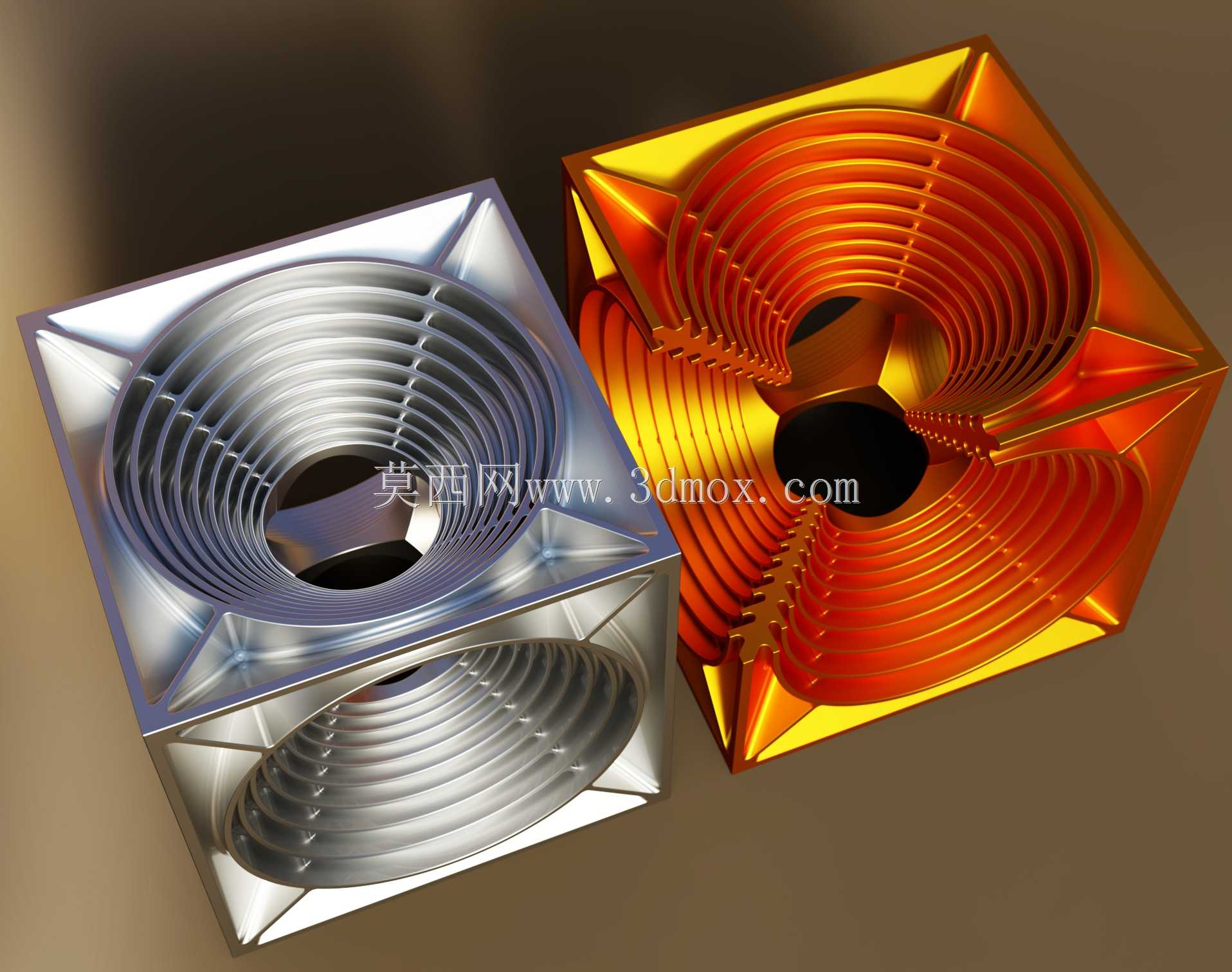

　　这类结构除了作为桌面装饰摆件，还可以作为3D打印设备的精度测试件，通过测量不同嵌套层的通道直径、筋条厚度偏差，可以快速验证设备的成型精度与运动轴垂直度；也可以作为流体力学教学的演示教具，直观展示多通路汇流、嵌套流道的流体走向，相比平面的原理图更有立体感。在做表面处理时，金属材质的样件可以做阳极氧化或者电镀处理，不同嵌套层可以做不同的表面着色，进一步强化结构的层次感，树脂材质的样件可以做透明抛光处理，能够清晰看到内部的嵌套结构与肋条走向，展示效果更好。
