轮式车辆连杆式悬架结构设计方案

　　该悬架结构针对传统轮式车辆悬架的运动特性痛点做了针对性优化，核心解决常规悬架在垂直跳动行程中车轮产生纵向位移的问题，适配各类需要精准控制车轮运动轨迹的乘用车辆、轻型商用车辆底盘布置场景。从实际装车应用来看，这类结构可有效降低车辆在颠簸路面行驶时车轮纵向窜动带来的传动系附加冲击，减少轮胎与轮拱、周边底盘附件的运动干涉风险，同时能优化制动、加速工况下的车轮接地特性，提升轮胎抓地稳定性。

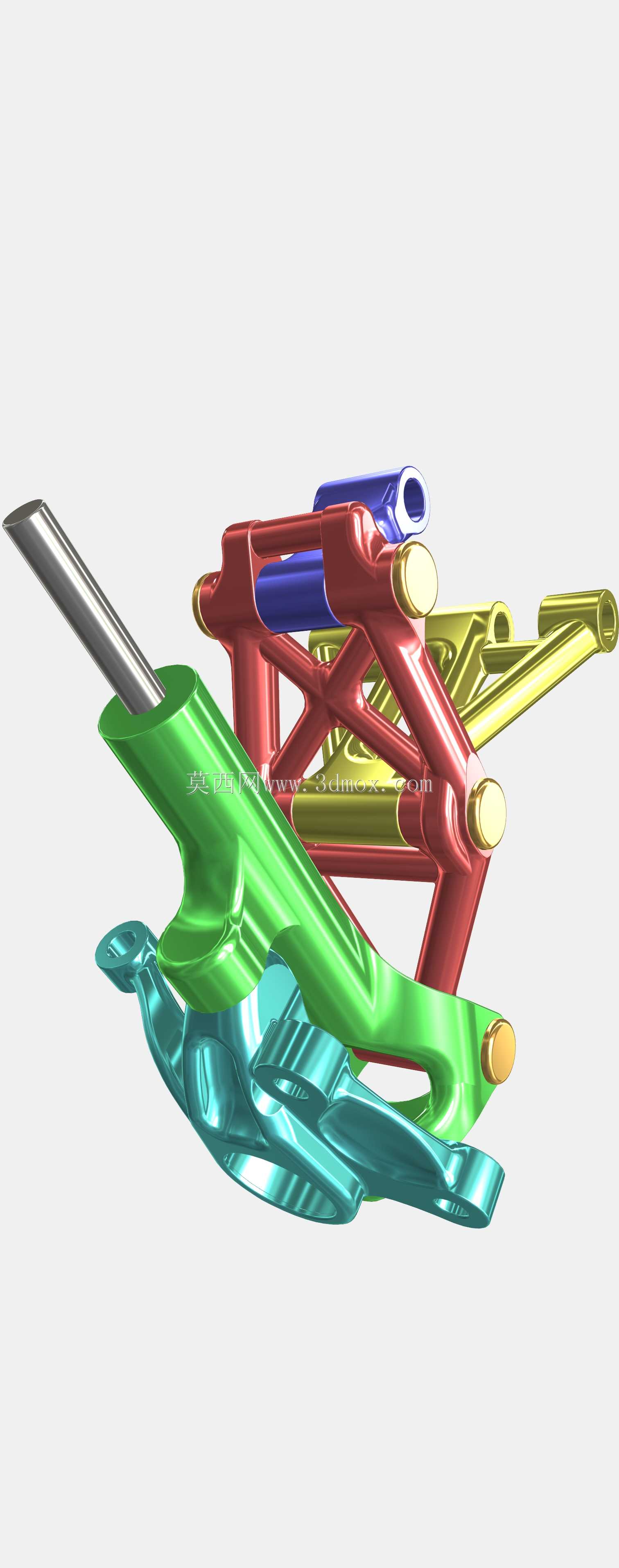

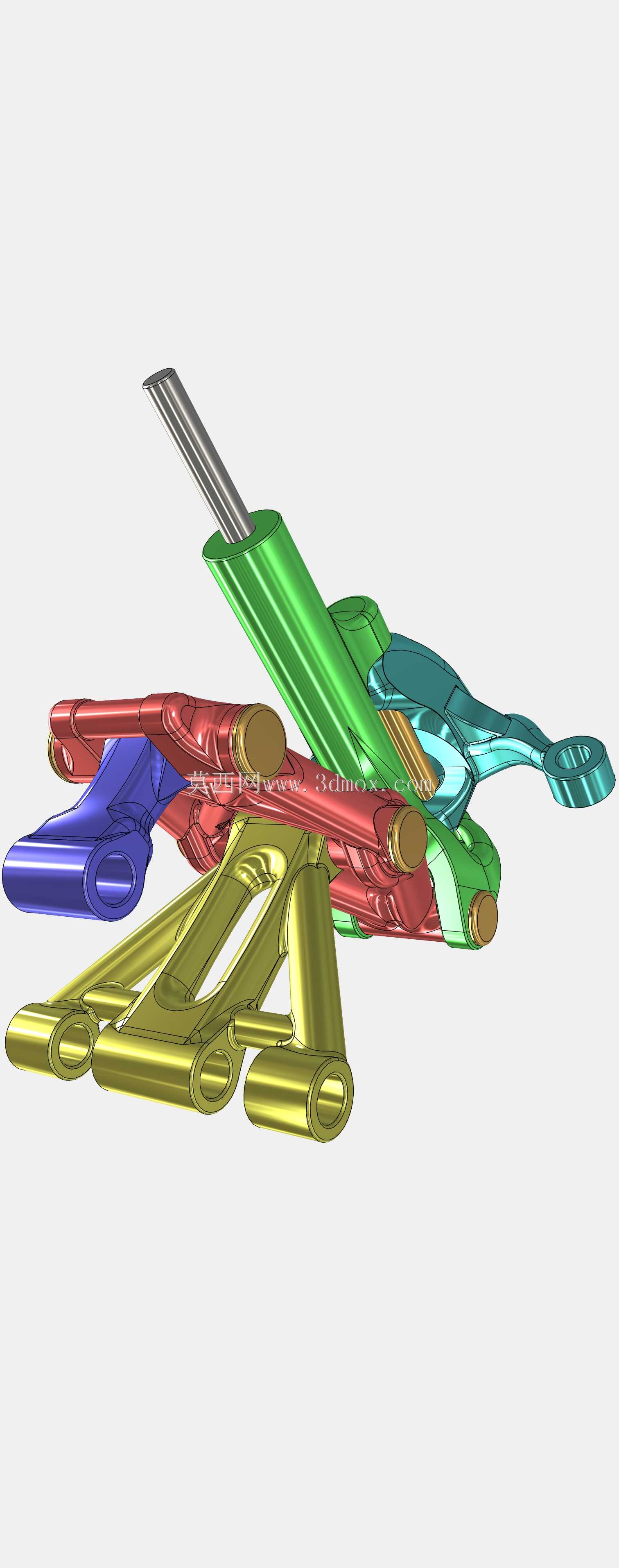

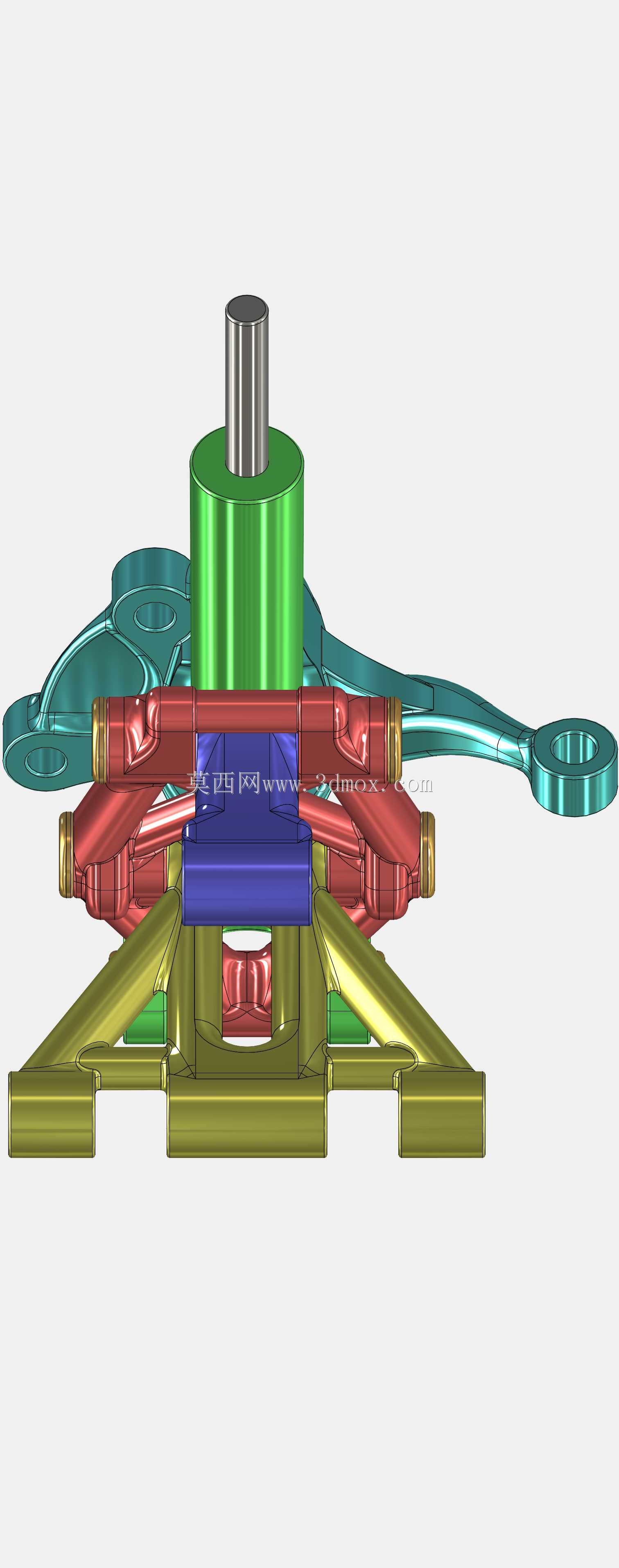

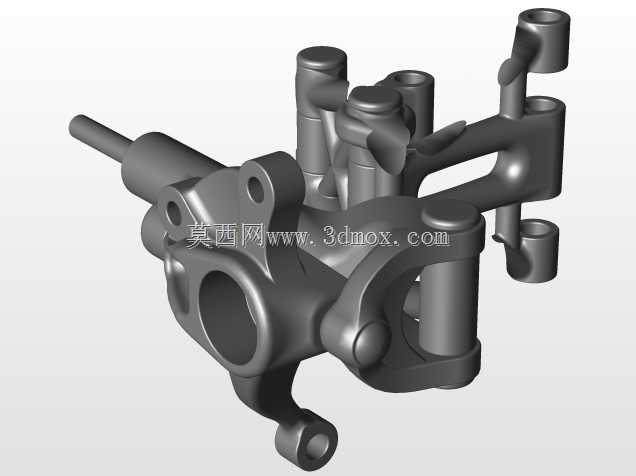

　　结构功能层面，整套总成集成了减震器安装位、转向节连接接口、下摆臂铰接支点、转向拉杆连接座等核心安装接口，各部件的铰接点位置经过运动学校核，在车轮全行程跳动过程中，轮心的纵向位移量被控制在极小范围内，区别于传统麦弗逊、双叉臂悬架的运动轨迹，车轮不会随着悬架的垂直拉伸或压缩产生前后方向的推拉动作，这一特性可大幅降低悬架运动对转向系统的干涉量，减少转向轮在颠簸路面的摆振问题。

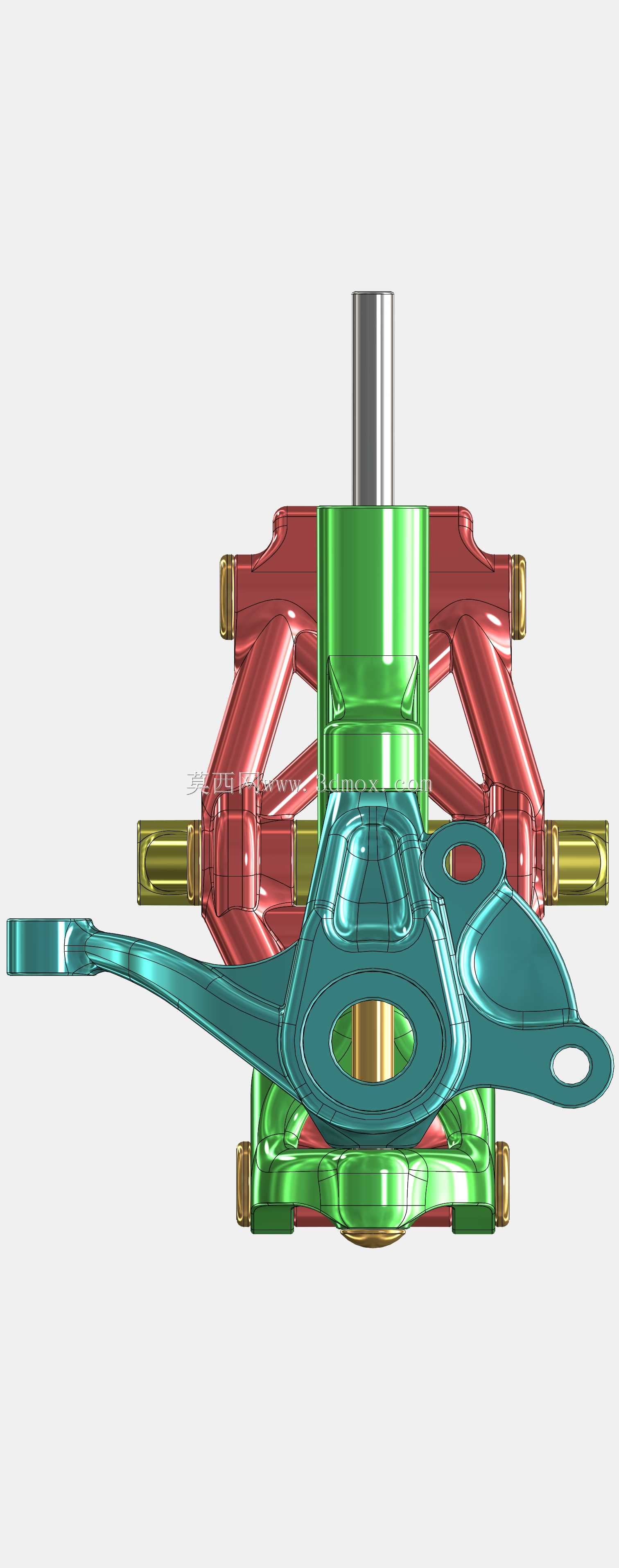

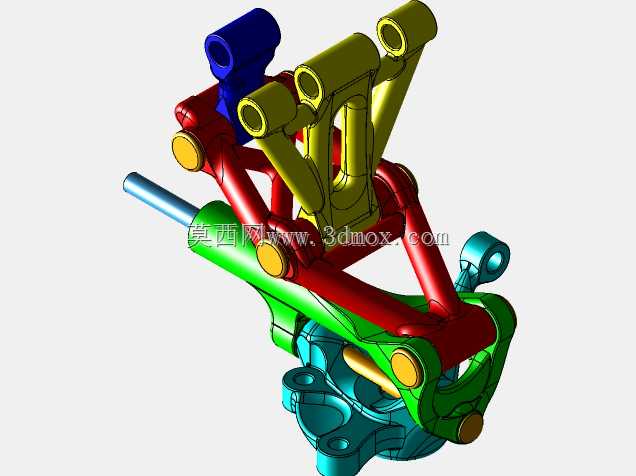

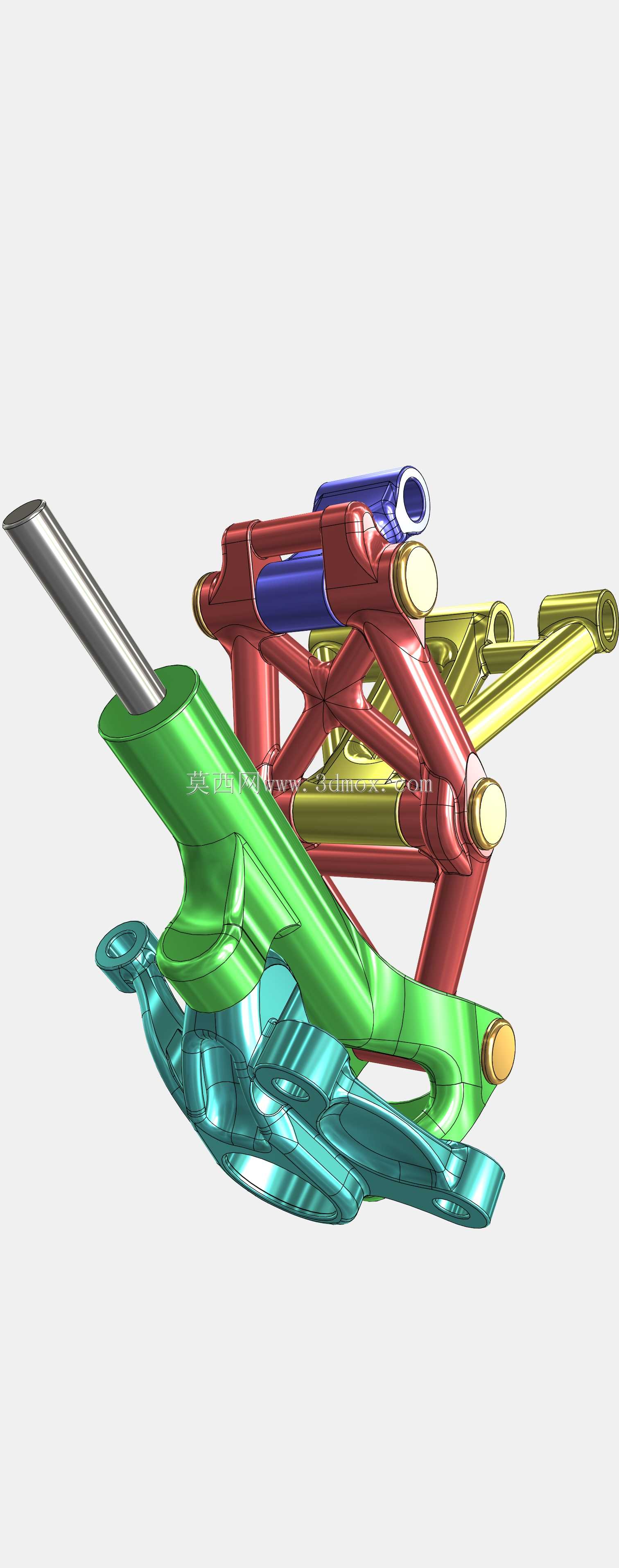

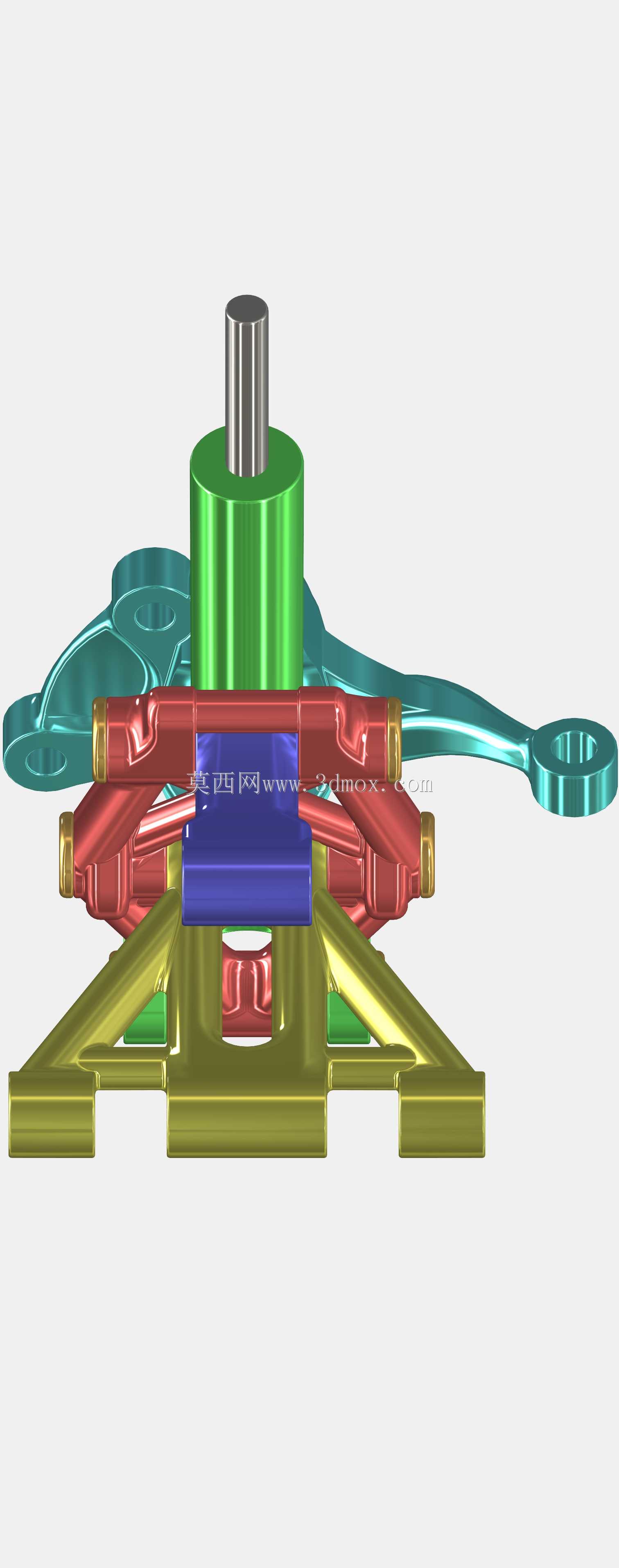

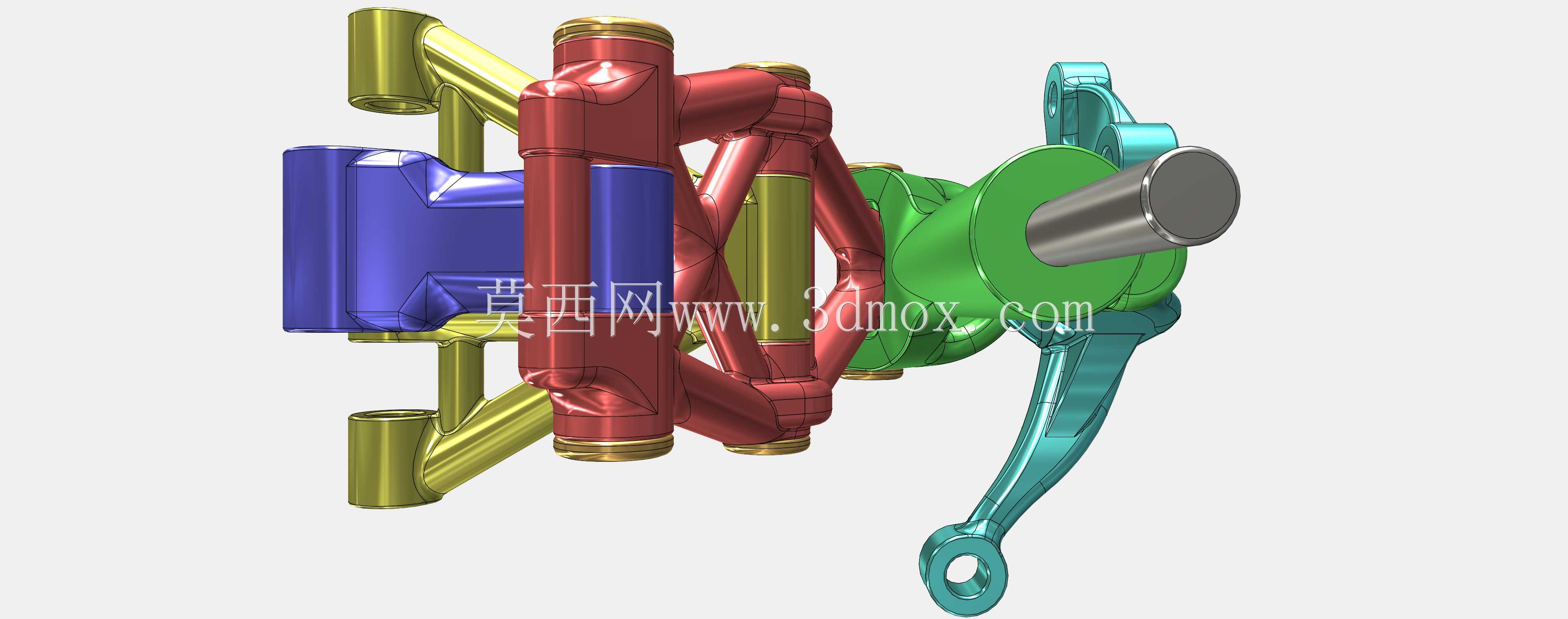

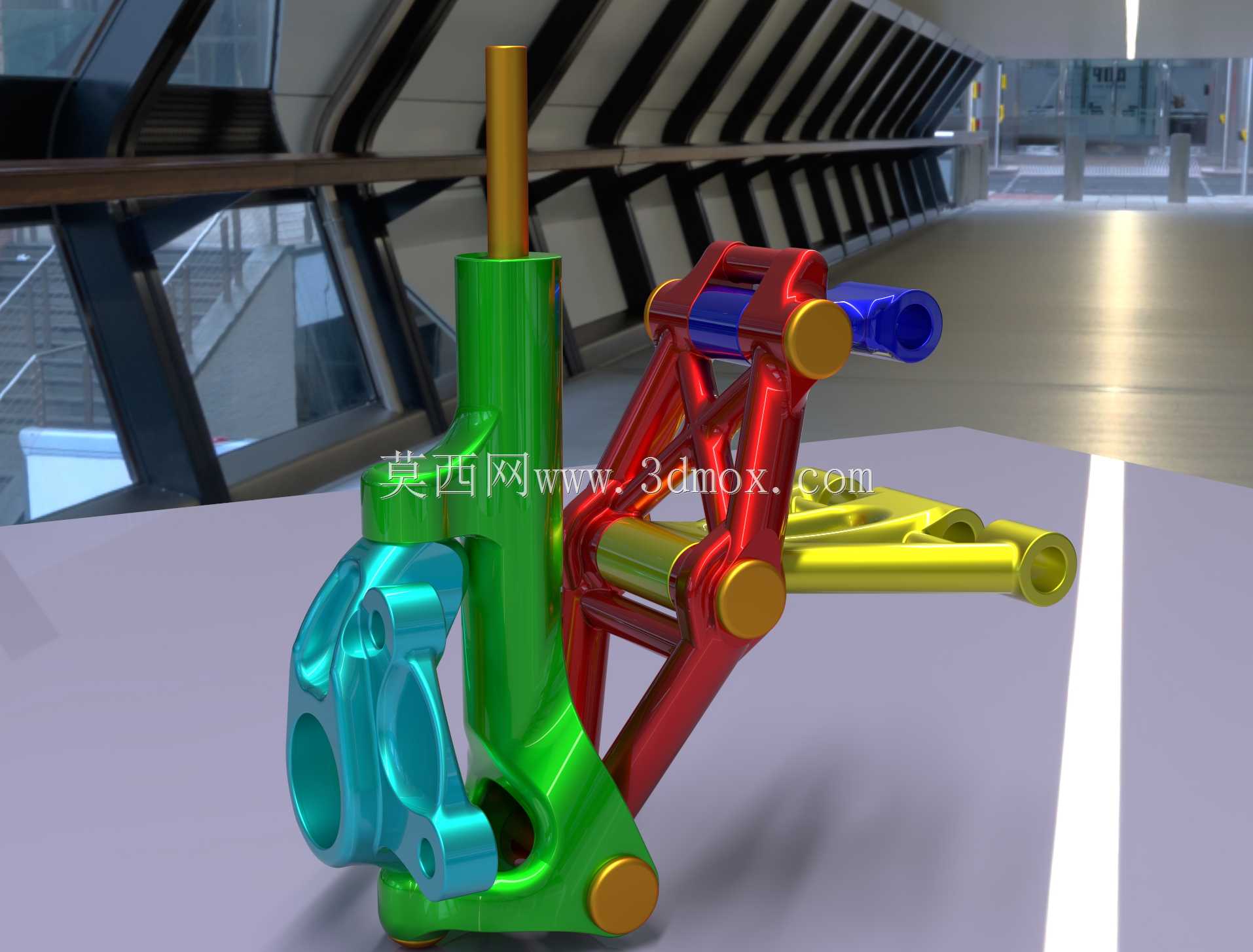

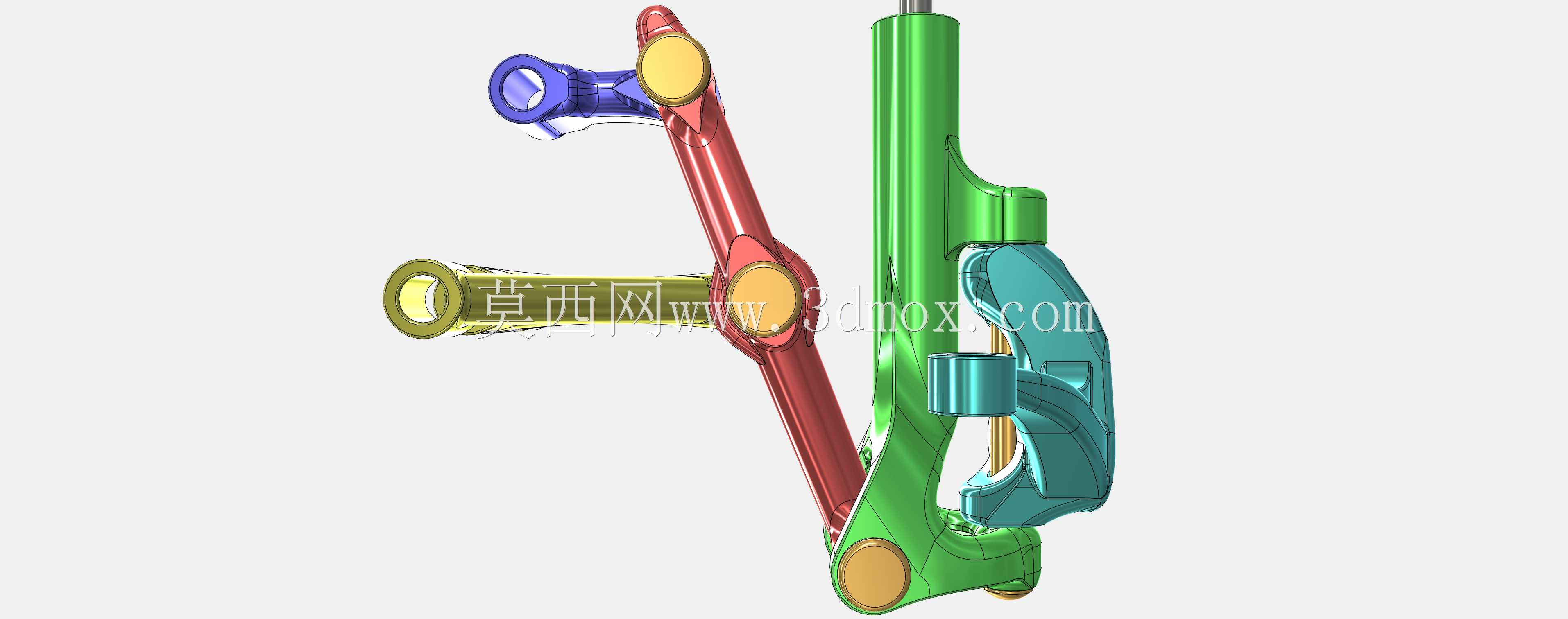

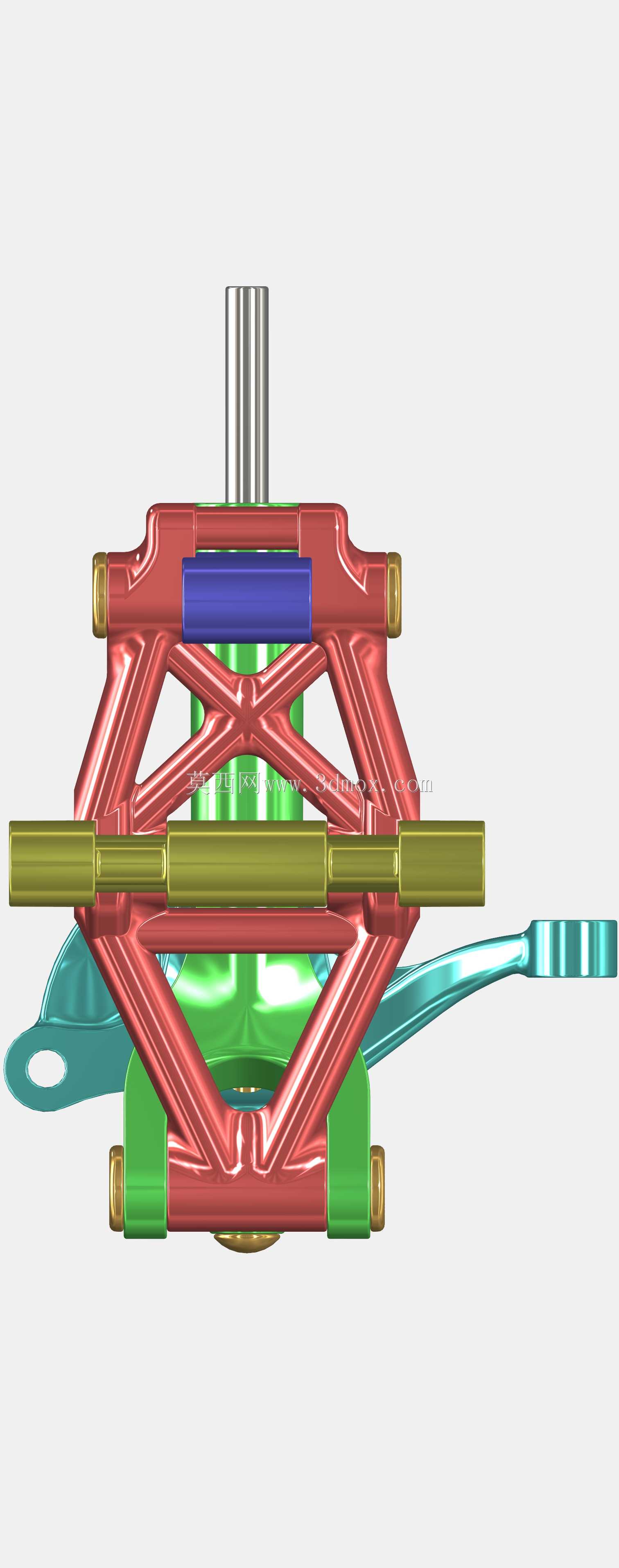

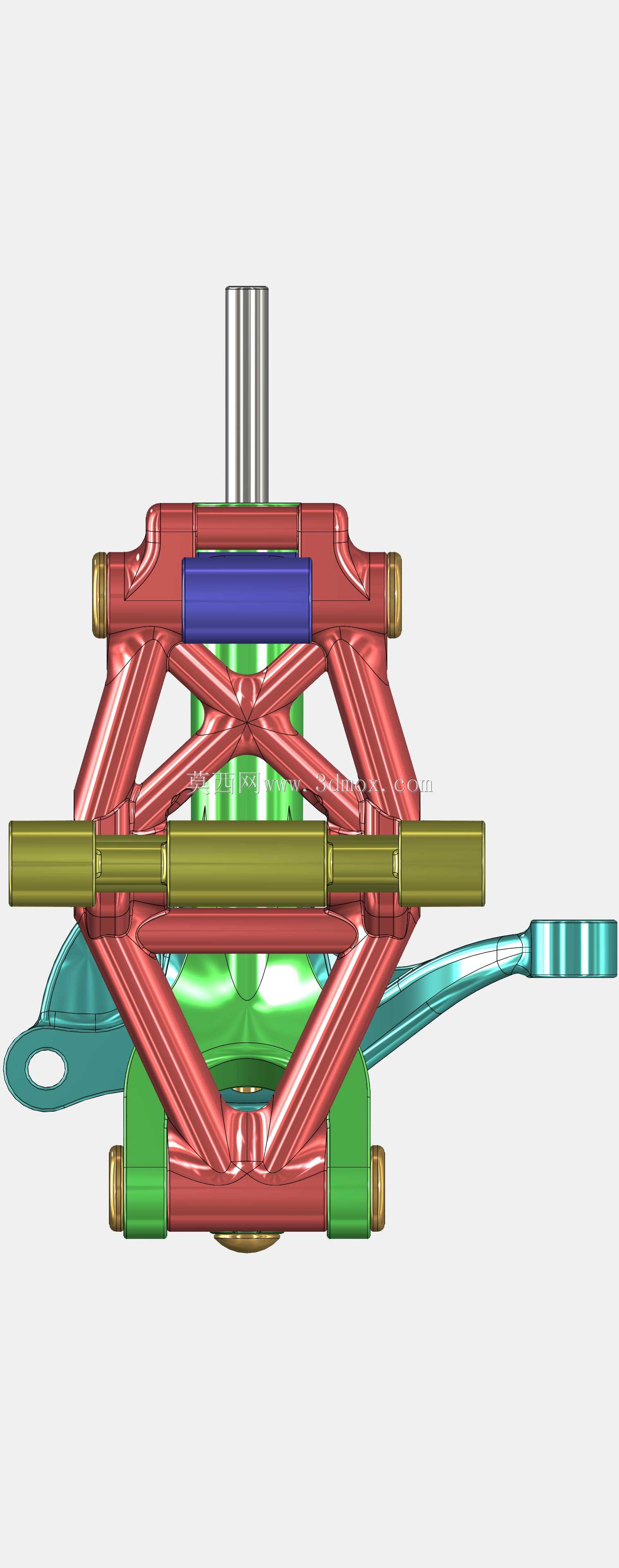

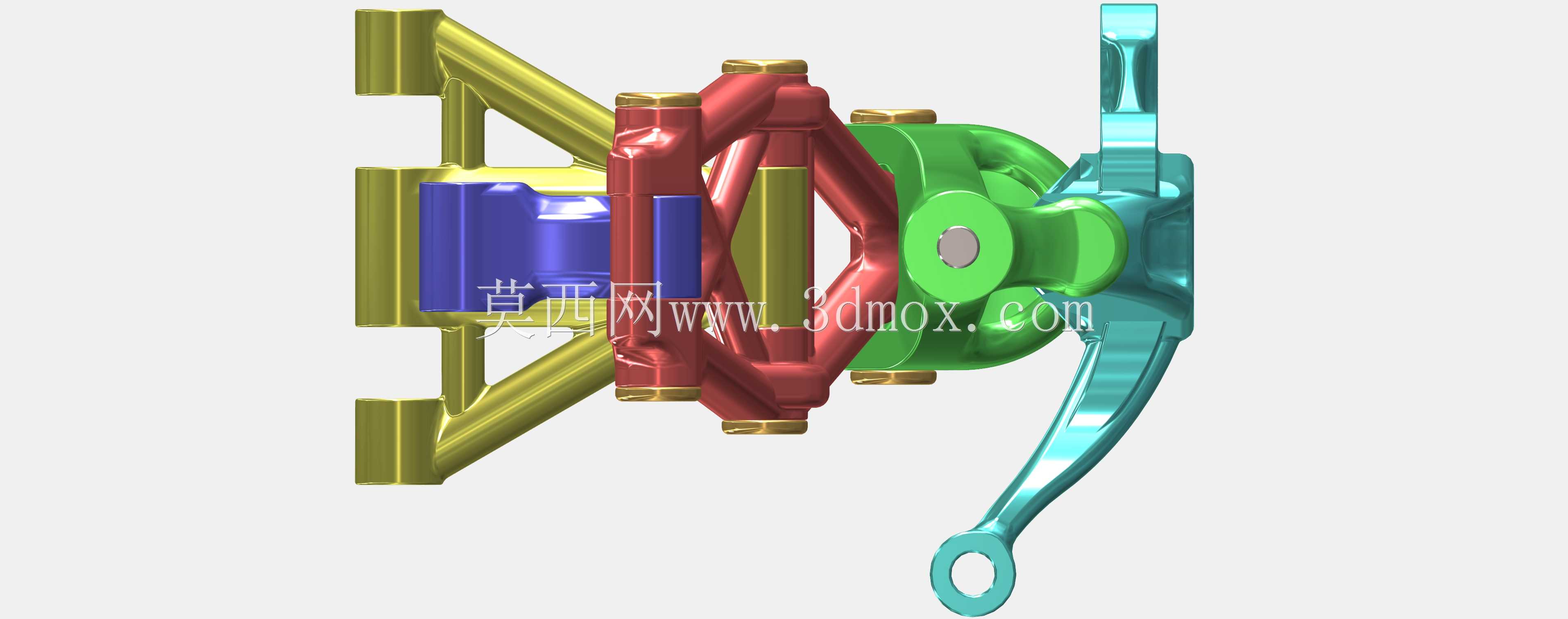

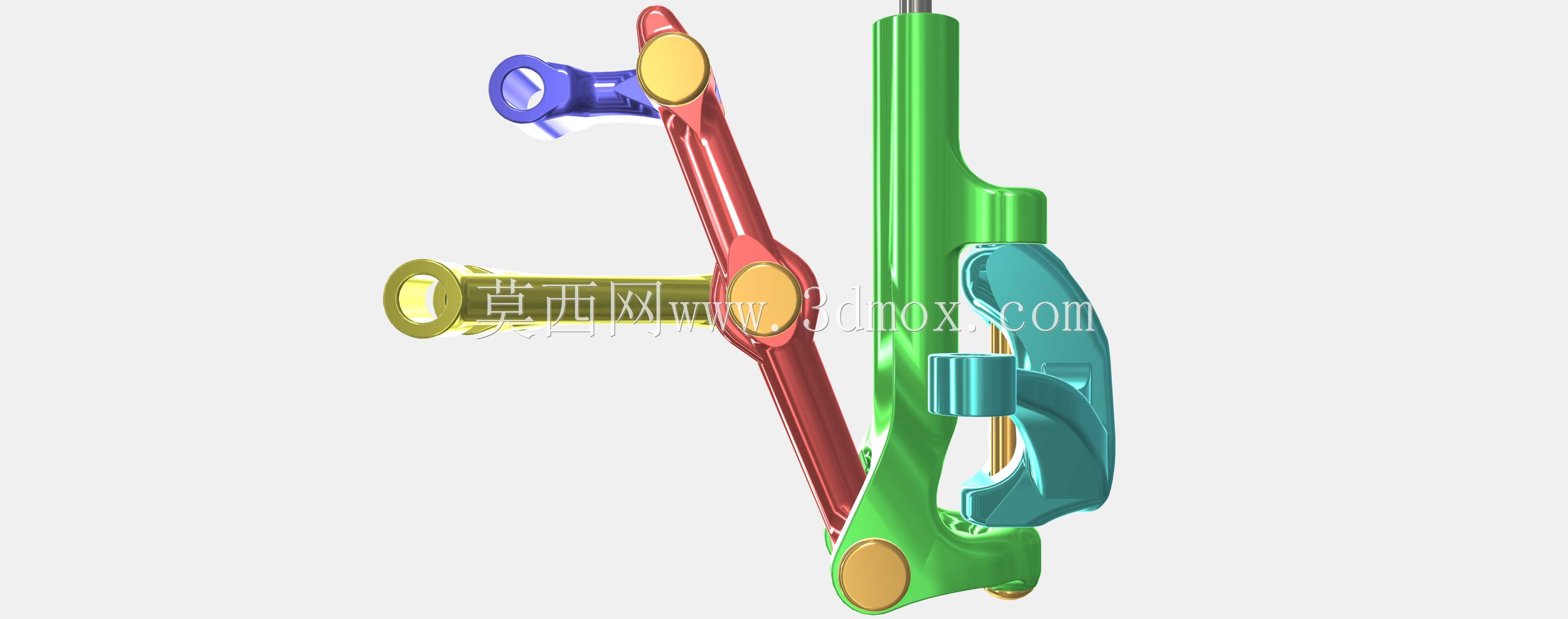

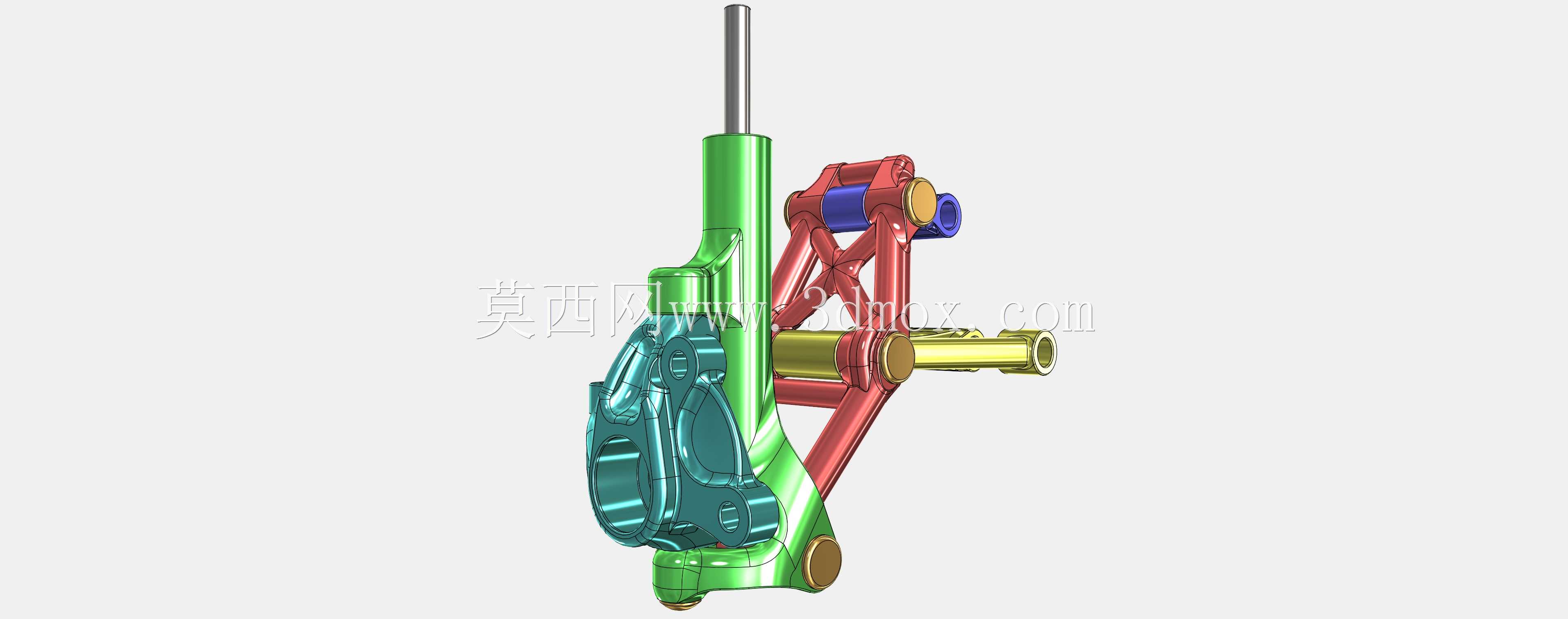

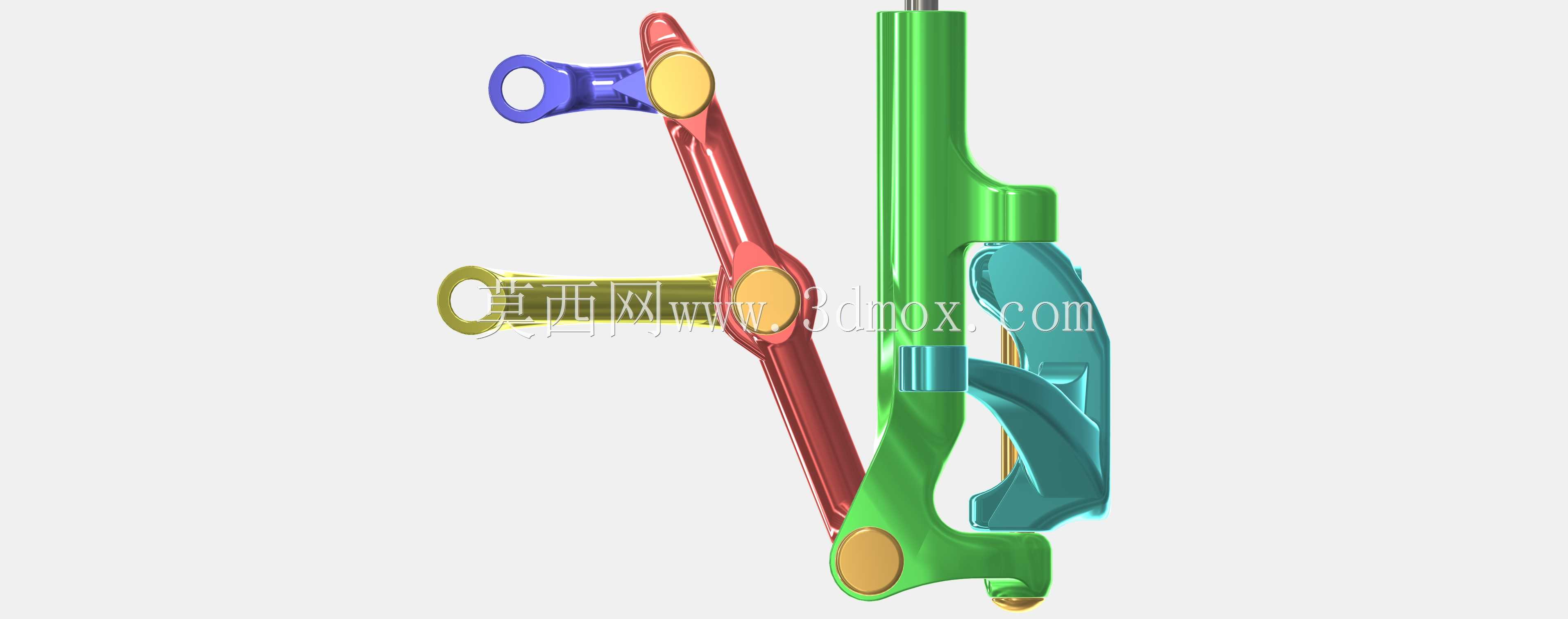

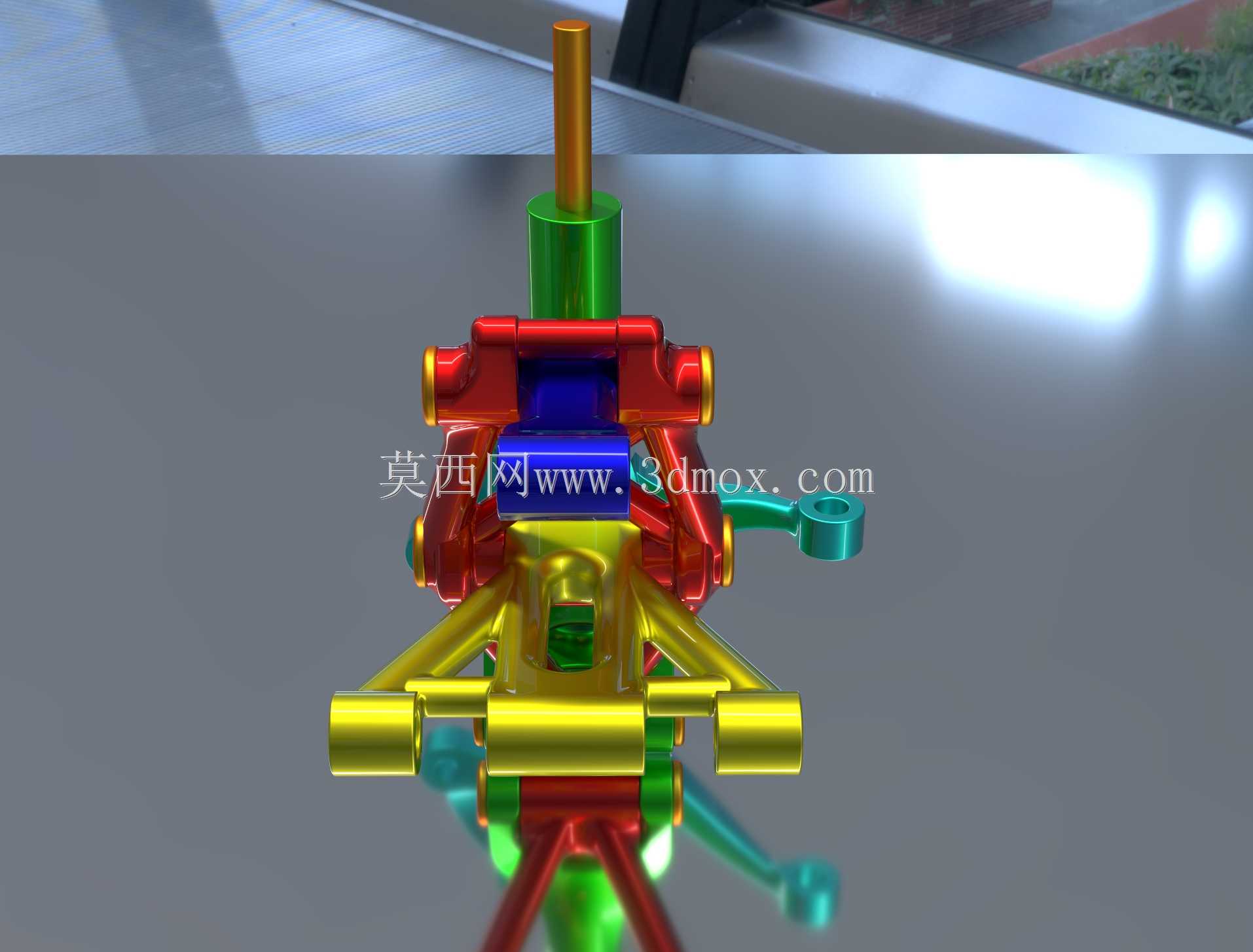

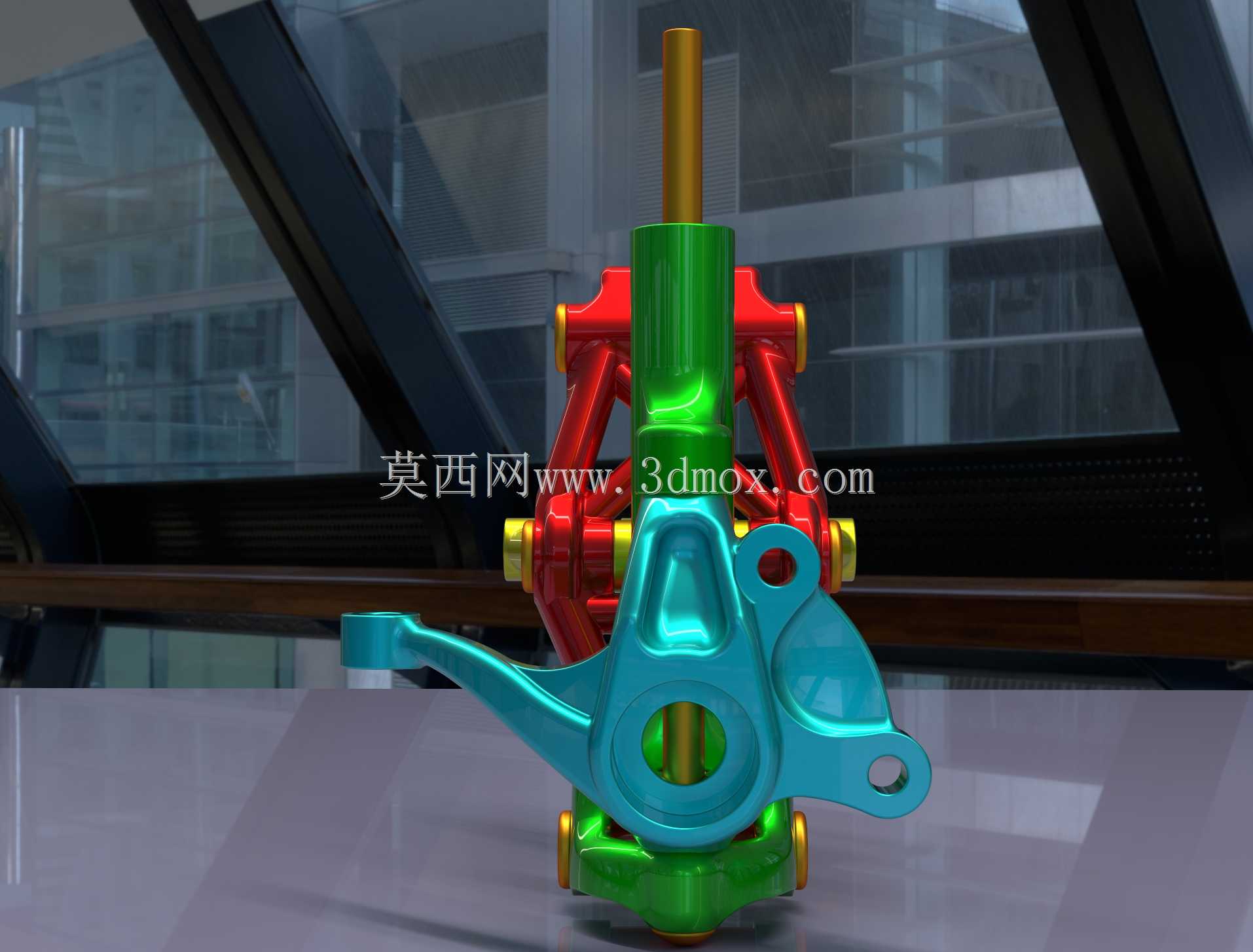

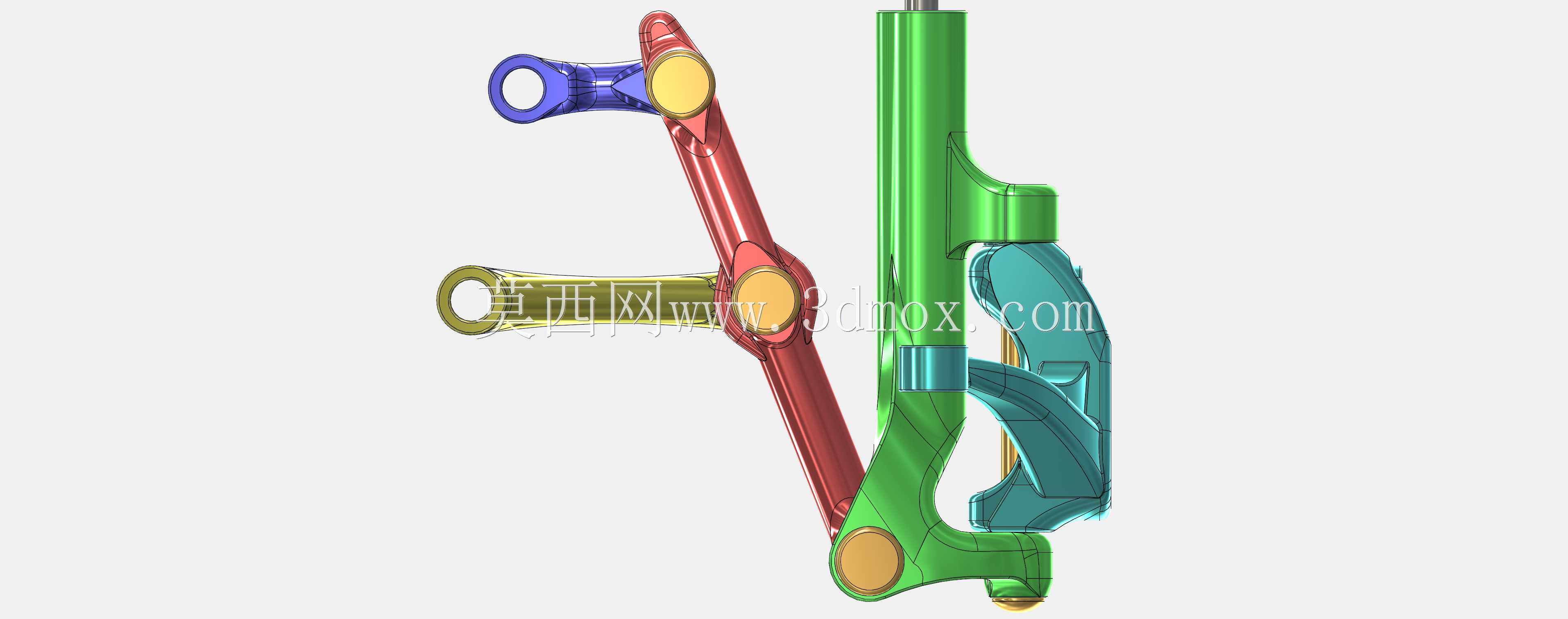

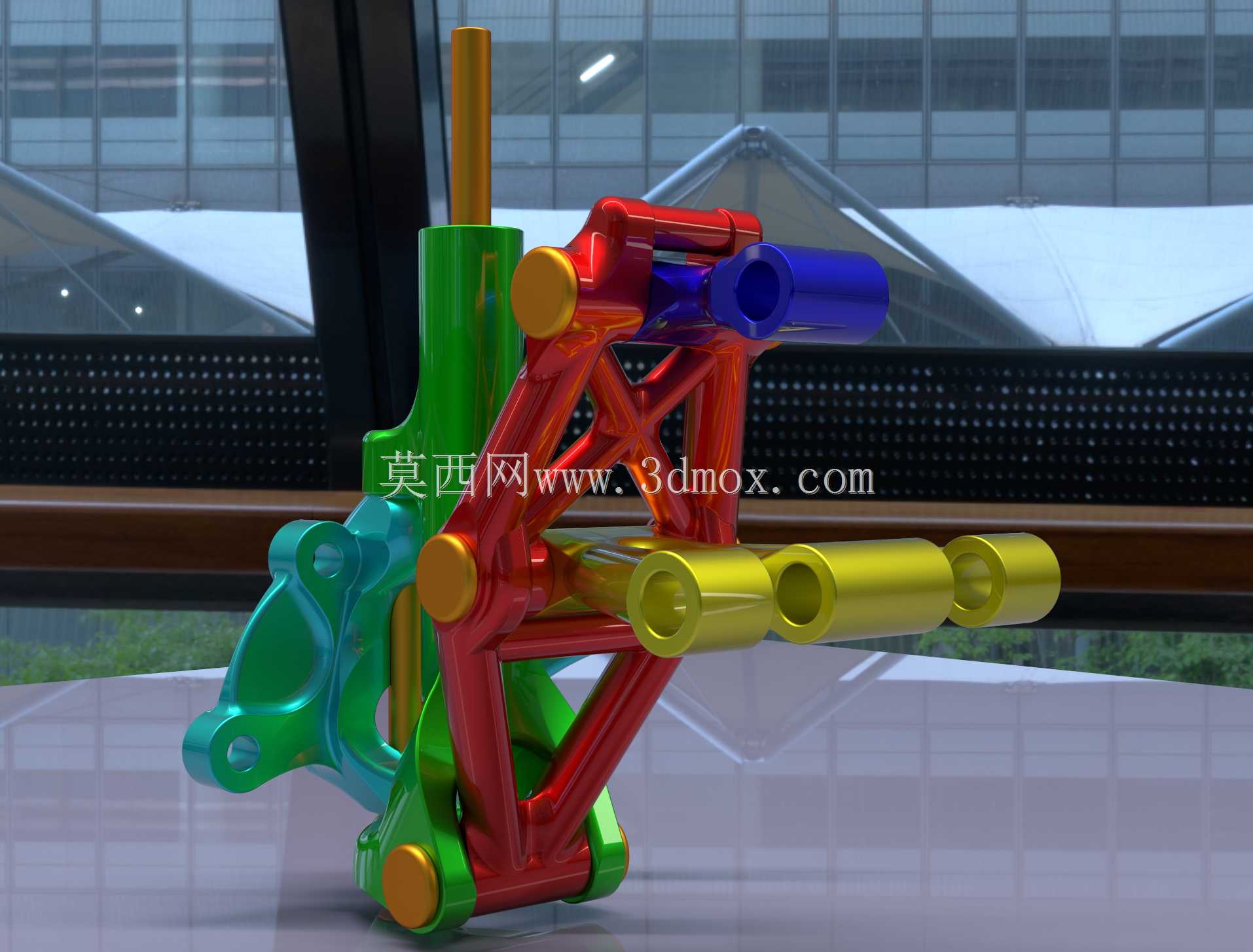

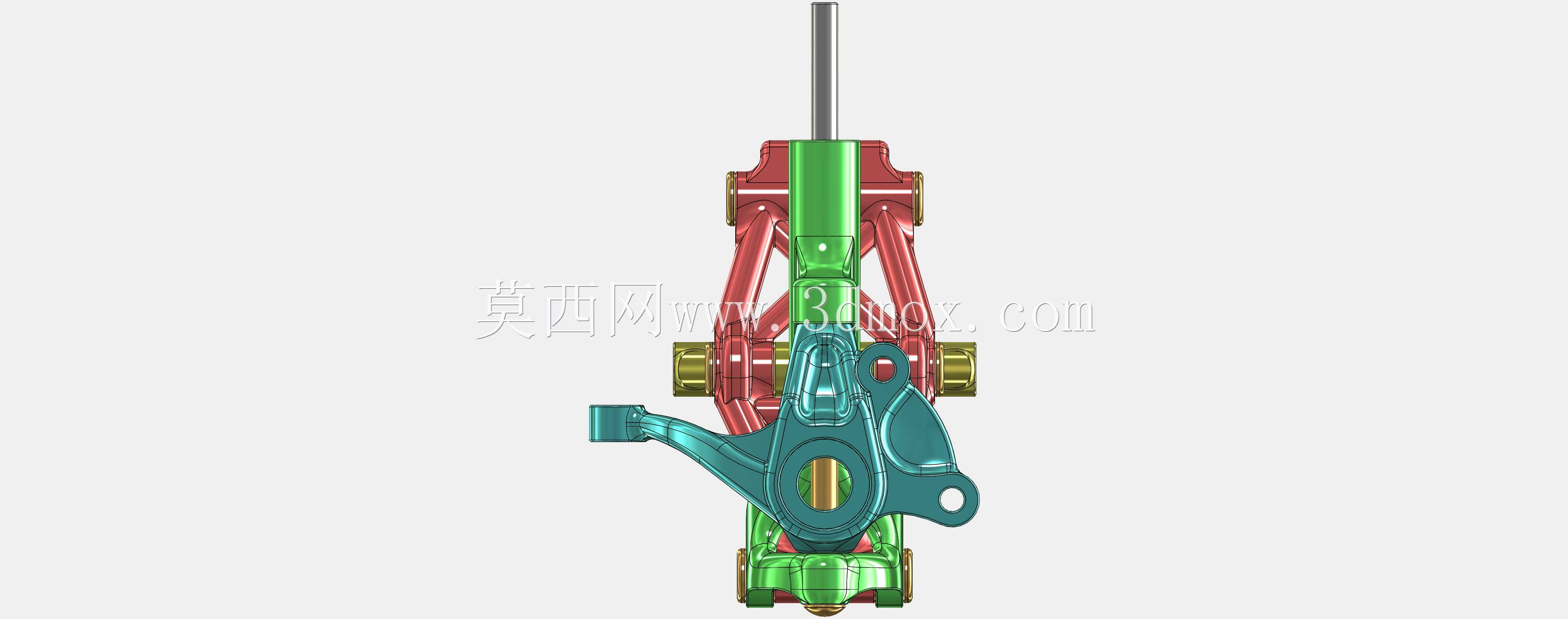

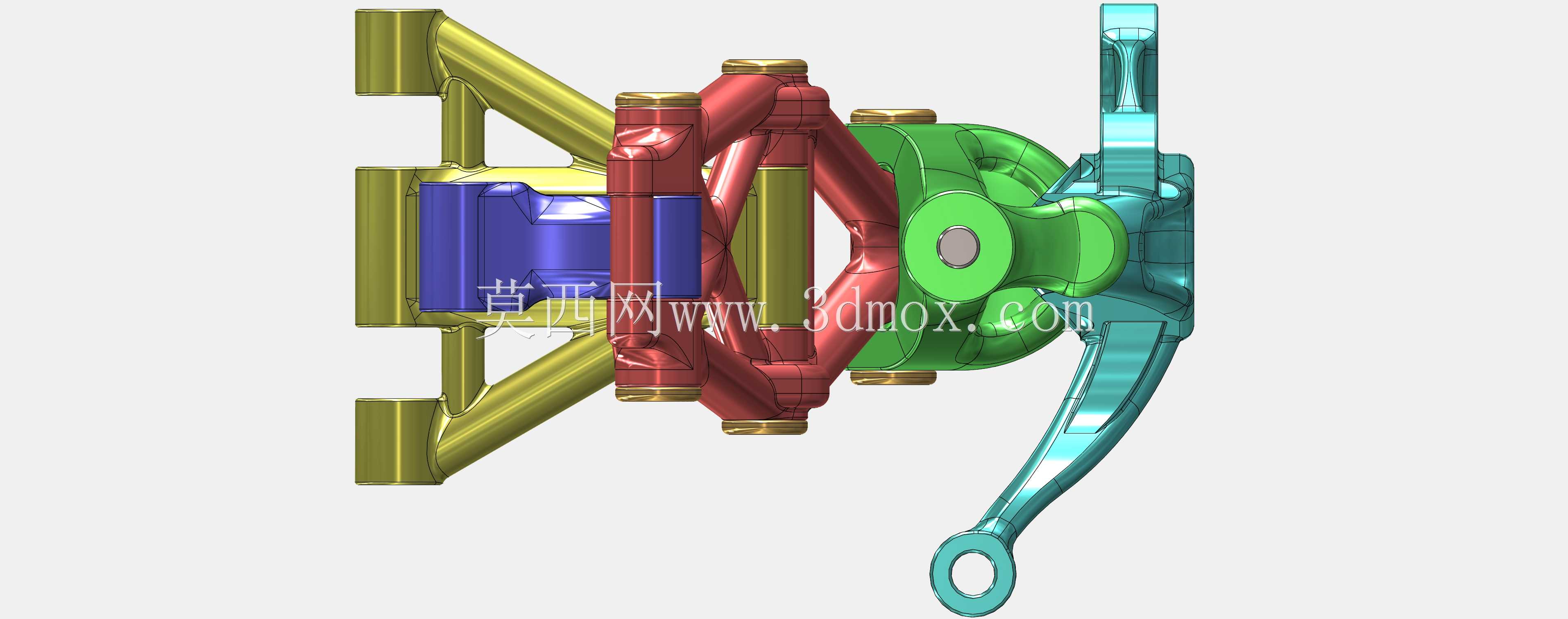

　　设计思路上，首先围绕轮心运动轨迹做硬点约束，先确定轮心的理想运动路径为纯垂直方向，再反向推导各控制臂的铰接点坐标，兼顾减震器的布置空间与转向节的转动角度范围。减震器采用垂直布置方案，上端预留与车身减震塔的安装法兰接口，下端与转向节的支撑臂刚性连接，可直接传递路面的垂直冲击载荷；两侧的红色控制臂为上下布置的导向构件，分别通过铰接衬套与副车架、转向节连接，承担纵向与侧向的载荷传递，铰接点的衬套安装位预留了足够的压装空间，可适配不同刚度的橡胶衬套以调校底盘的滤振特性。

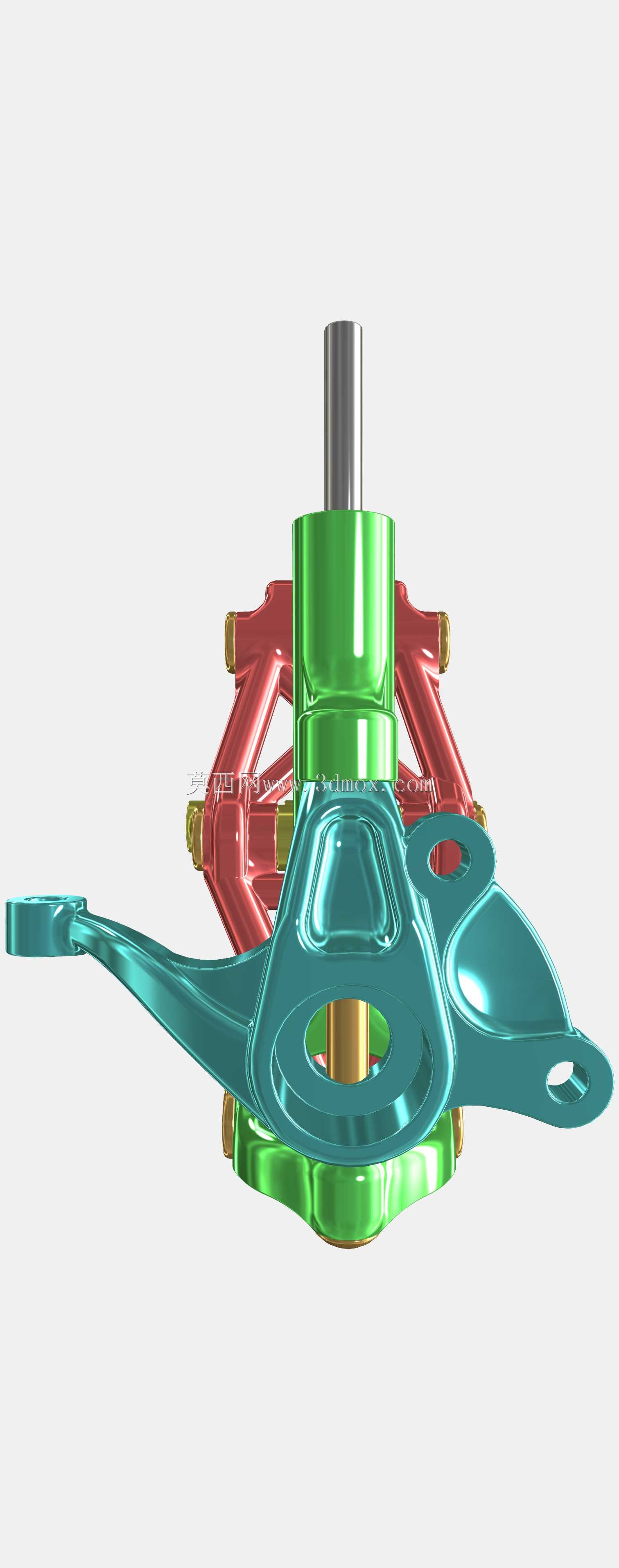

　　安装边界方面，整套悬架总成的横向宽度适配常规紧凑型乘用车辆的轮距参数，纵向安装深度可兼容前置前驱、前置后驱车型的副车架安装孔位，上端减震器安装面的角度与车身减震塔的安装面匹配，下端转向节的轮毂轴承安装位符合常规乘用车轮毂单元的配合尺寸，转向拉杆连接臂的球头安装孔位与通用转向外拉杆球头规格匹配，制动卡钳的安装支耳位置适配常规浮动式卡钳的安装尺寸，无需额外改动周边底盘部件即可完成适配。

　　从结构强度角度，各受力构件的截面形状经过拓扑优化，在保证铰接点刚度的前提下尽可能降低非受力区域的材料冗余，转向节部位采用加强筋结构分散制动、转向工况下的集中应力，控制臂的铰接部位做了加厚处理，应对复杂路面的冲击载荷。整套结构的运动间隙经过校核，在最大压缩、最大拉伸行程下，各部件之间无运动干涉，与周边的轮胎、轮拱内衬、制动管路、转向拉杆均预留了足够的安全间隙，可满足车辆在极限工况下的使用需求。
