带滚轮压柄的迷你微动开关三维结构

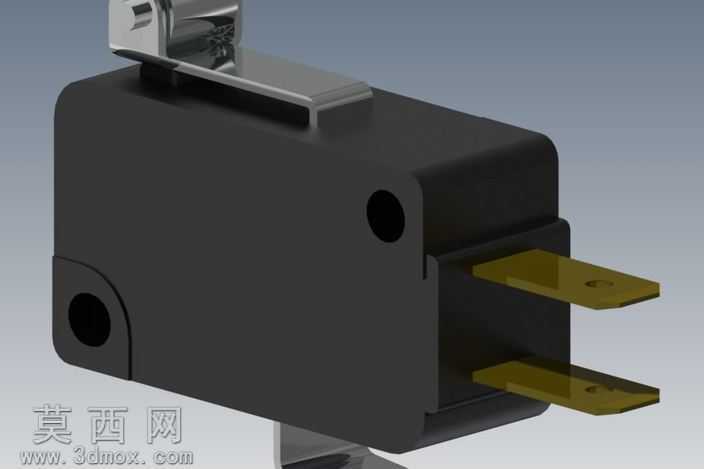

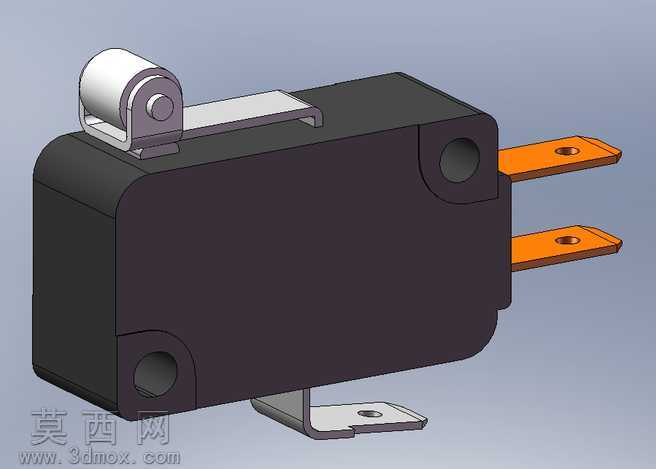

本作品为带滚轮压柄的迷你型微动开关三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一构建开关的各个独立零部件，再通过配合约束完成整体装配，完整还原了这类小型微动开关的真实结构与外观特征。建模阶段首先处理开关的主体绝缘基座部分，采用黑色哑光阻燃工程塑料材质，通过拉伸、切除、圆角等基础特征构建出基座的长方体主体轮廓，同时预留出引脚安装位、固定孔位以及内部动作机构的容纳腔体，基座边角处做了圆滑过渡处理，还原了工业产品的安全倒角设计，避免尖锐棱角带来的装配与使用风险。其次构建顶部的滚轮压柄触发机构，压柄的金属支架采用镀锌钢材质，通过钣金折弯特征还原支架的弯折形态，支架端部的滚轮采用白色耐磨工程塑料材质，通过旋转凸台特征构建滚轮的圆柱形态，同时添加销轴的配合约束，还原滚轮可自由转动的结构特性，确保触发动作时滚轮能够顺畅滚动，减少触发过程的摩擦阻力。之后构建开关的导电插脚部分，采用橙红色镀锡铜材质，通过拉伸特征构建出扁平插脚的形态，插脚表面预留出安装定位孔，还原真实开关插脚的接插结构，插脚与基座之间的配合采用过盈配合的约束设定，还原实际生产中插脚与绝缘基座的紧固连接状态。最后构建底部的金属安装固定片，采用不锈钢冲压材质，通过钣金折弯、切除特征构建出带安装孔的固定支脚形态，支脚与基座底部的卡槽形成卡扣配合，还原开关可通过螺丝固定在设备内部的安装结构。渲染阶段采用工作室光照环境，对不同材质的反光度、粗糙度参数进行精细化调整：黑色塑料基座设置较低的反光度与较高的粗糙度，还原哑光工程塑料的质感；金属部件设置适中的金属度与反光度，还原镀锌件、铜件、不锈钢件的不同金属光泽；白色塑料滚轮设置轻微的半透明质感与适中的光滑度，还原耐磨塑料的视觉效果。整体模型完整还原了迷你滚轮微动开关的外部结构与装配关系，各部件之间的动作间隙预留合理，可用于电器结构设计的装配干涉检查、产品展示以及相关教学演示场景，能够直观呈现这类小型开关的外观形态与结构组成。
