液力悬浮式离心动压轴承结构设计

　　在高速旋转机械的支撑结构选型中，常规滚动轴承往往面临高速工况下的接触磨损、润滑失效、温升过快等问题，尤其是在数万转级的高速主轴、精密涡轮、小型流体泵等设备场景中，接触式支撑的寿命短板会直接制约整机的连续运行时长。这款离心动压轴承的设计思路，跳出了传统滚动体接触支撑的固有框架，尝试利用高密度流体的离心效应构建非接触式悬浮支撑层，为极端高速工况下的支撑结构提供了全新的技术路径。

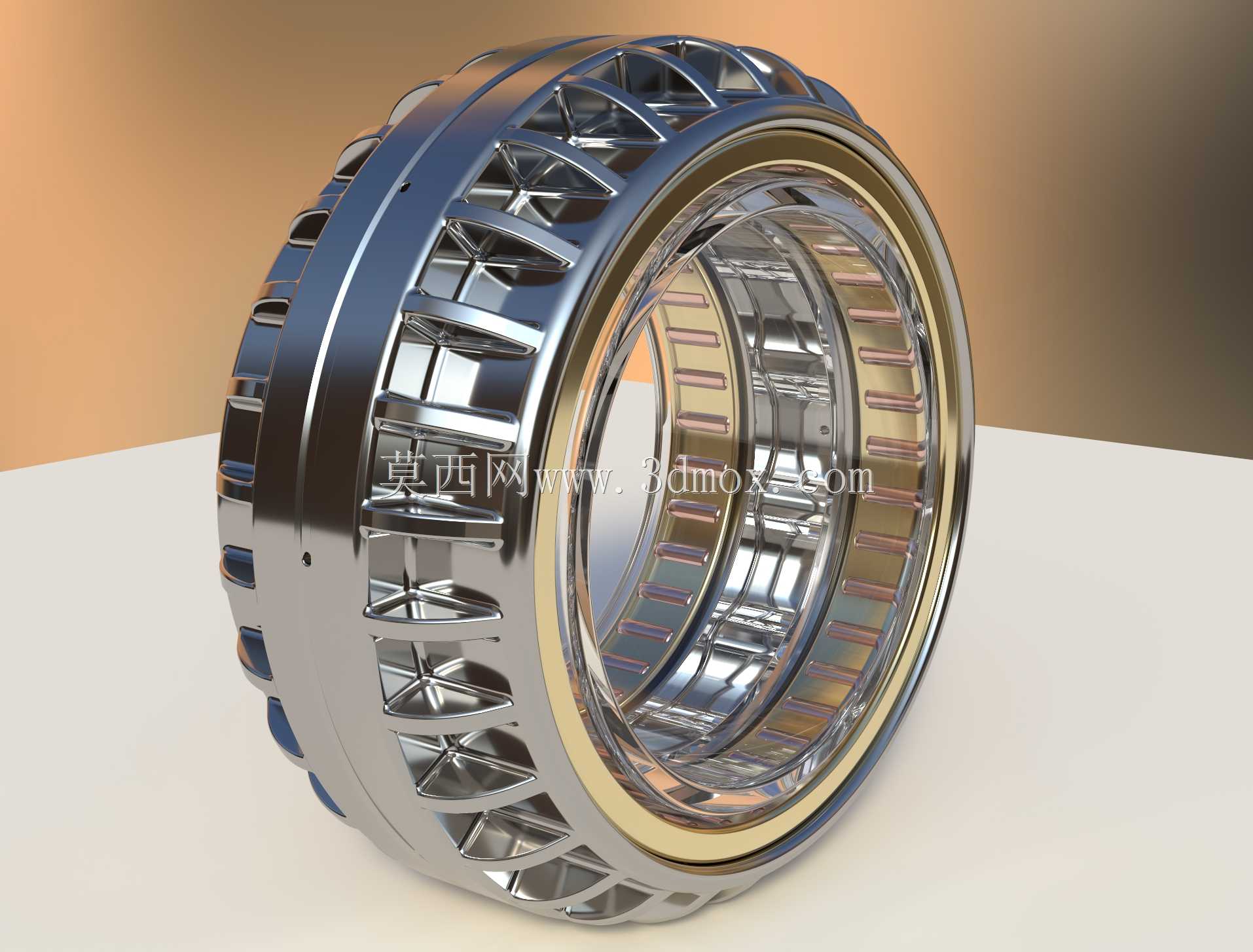

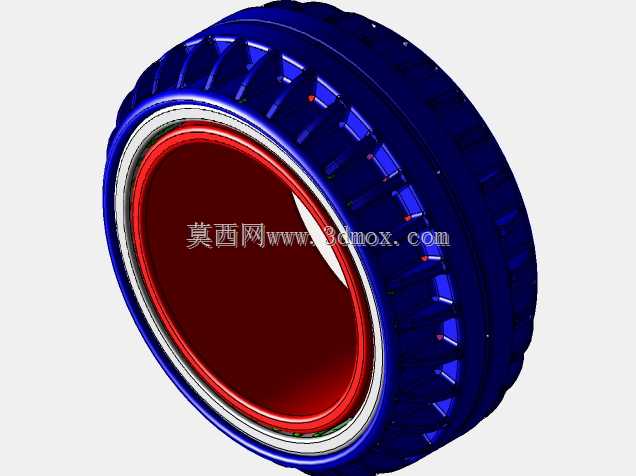

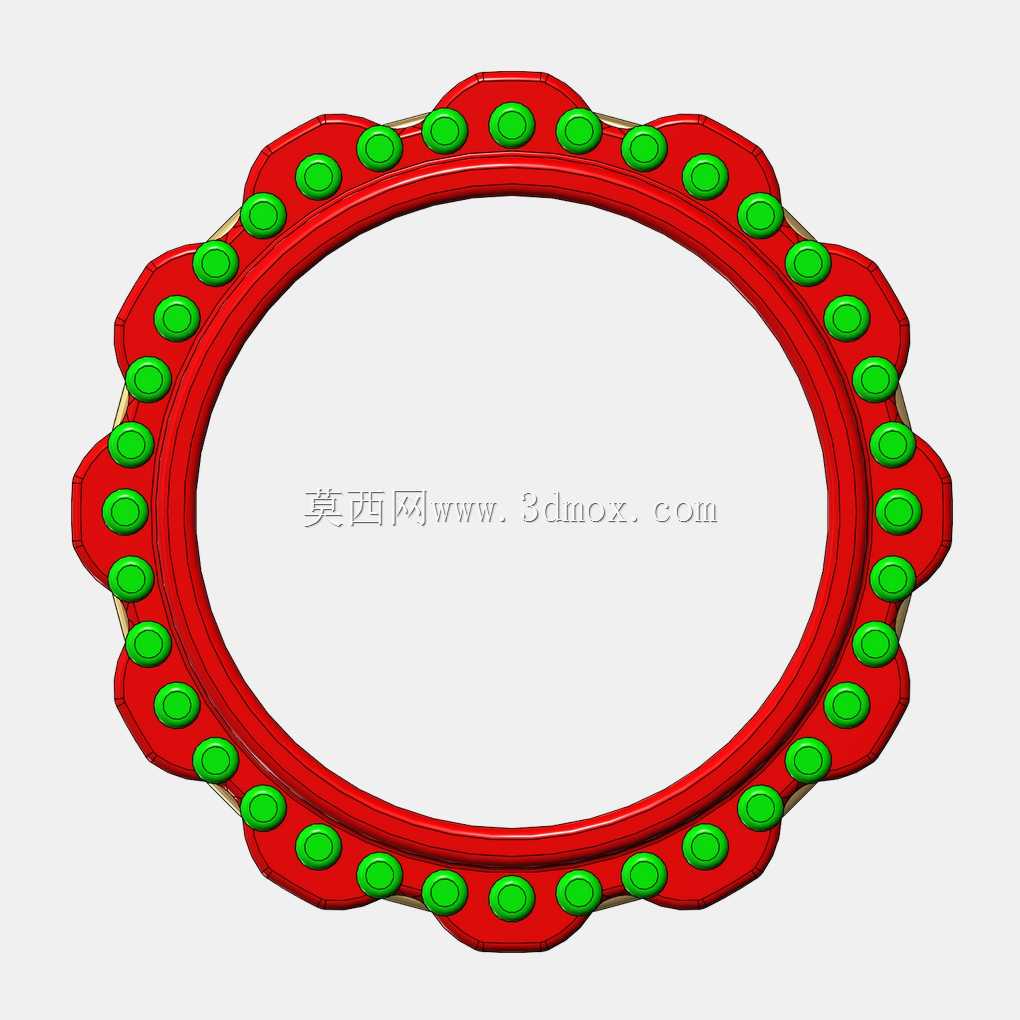

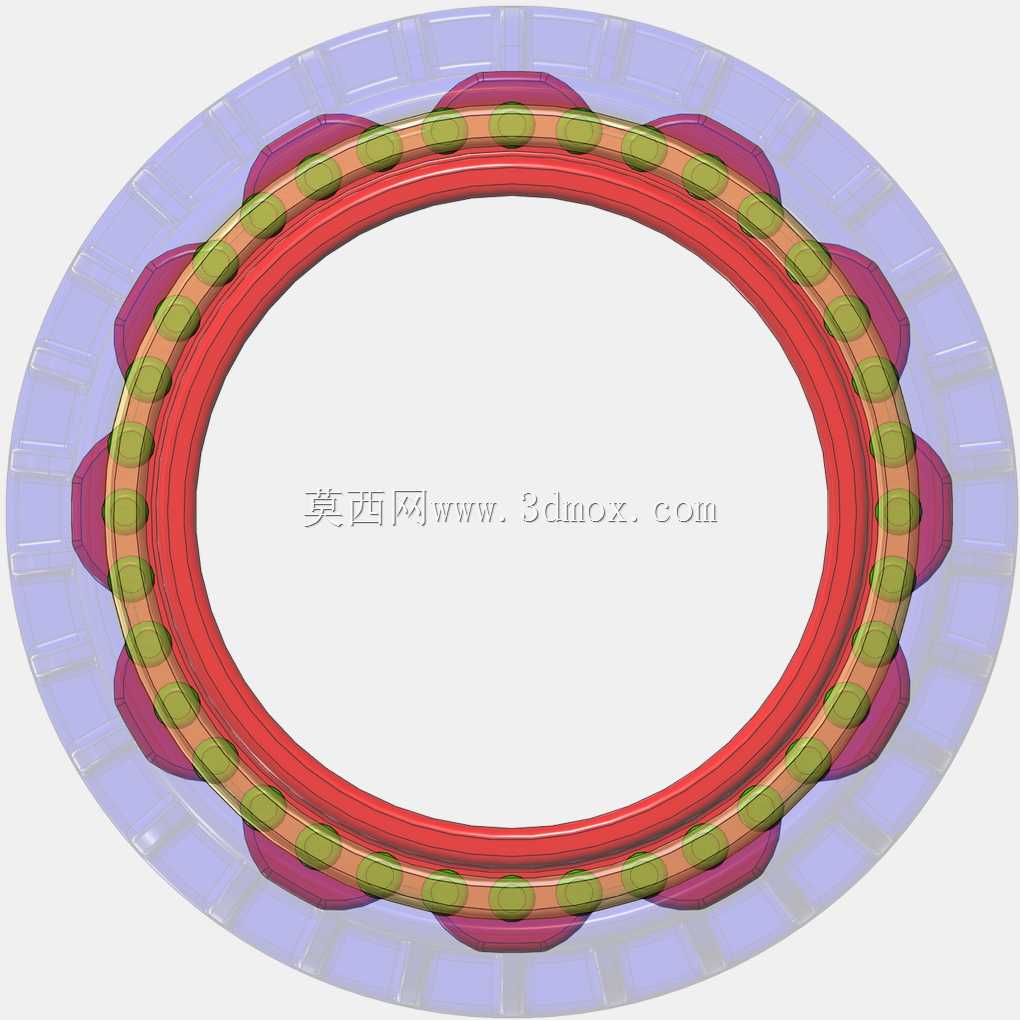

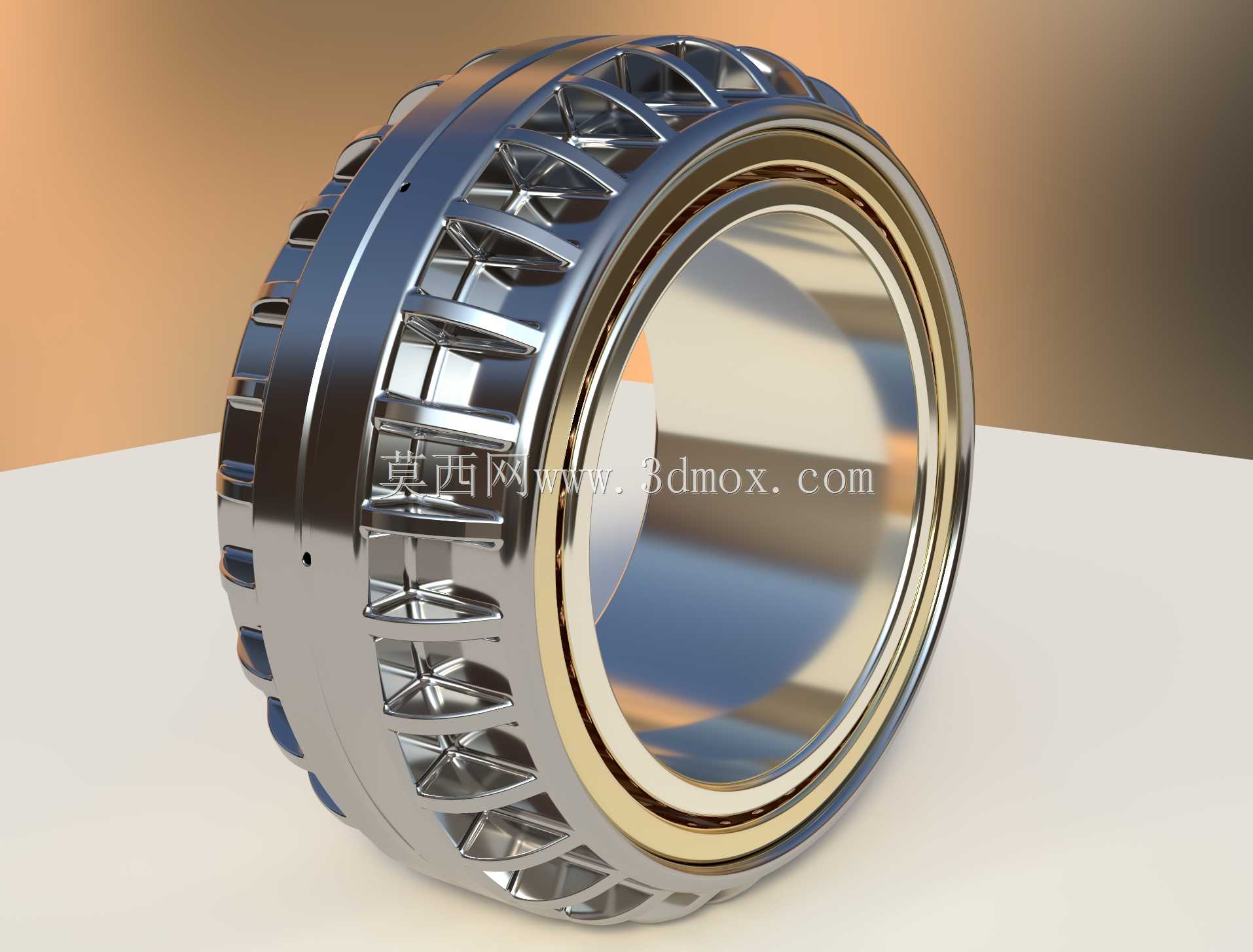

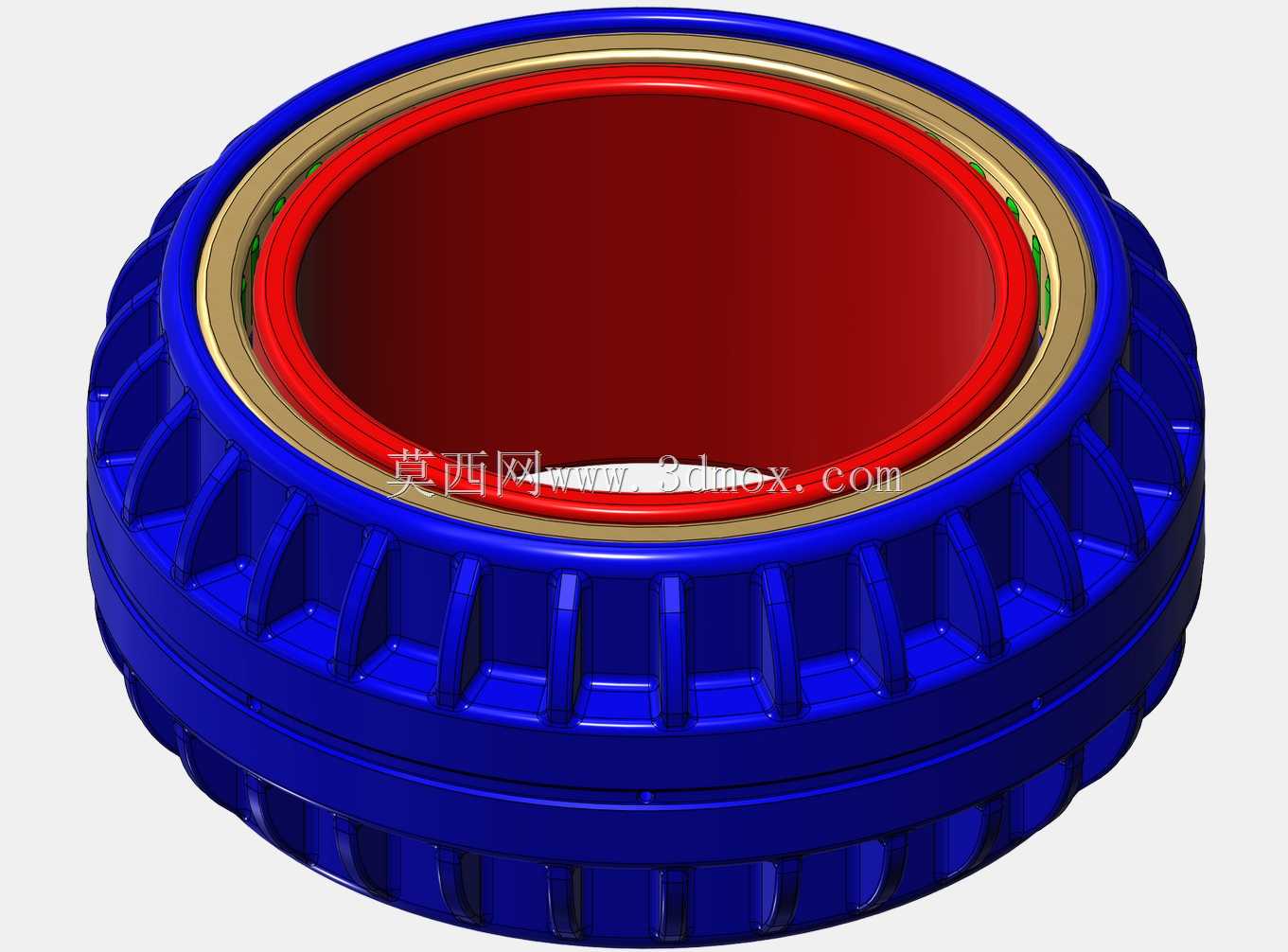

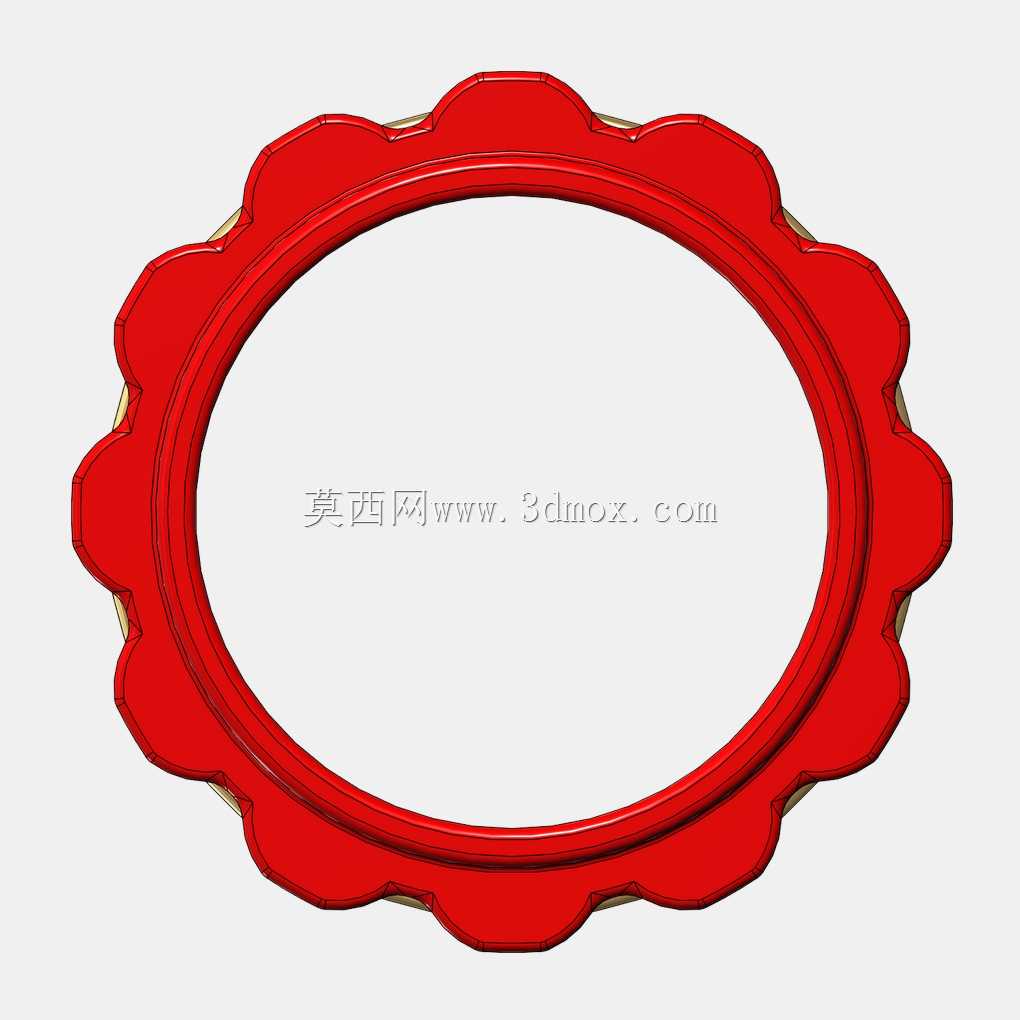

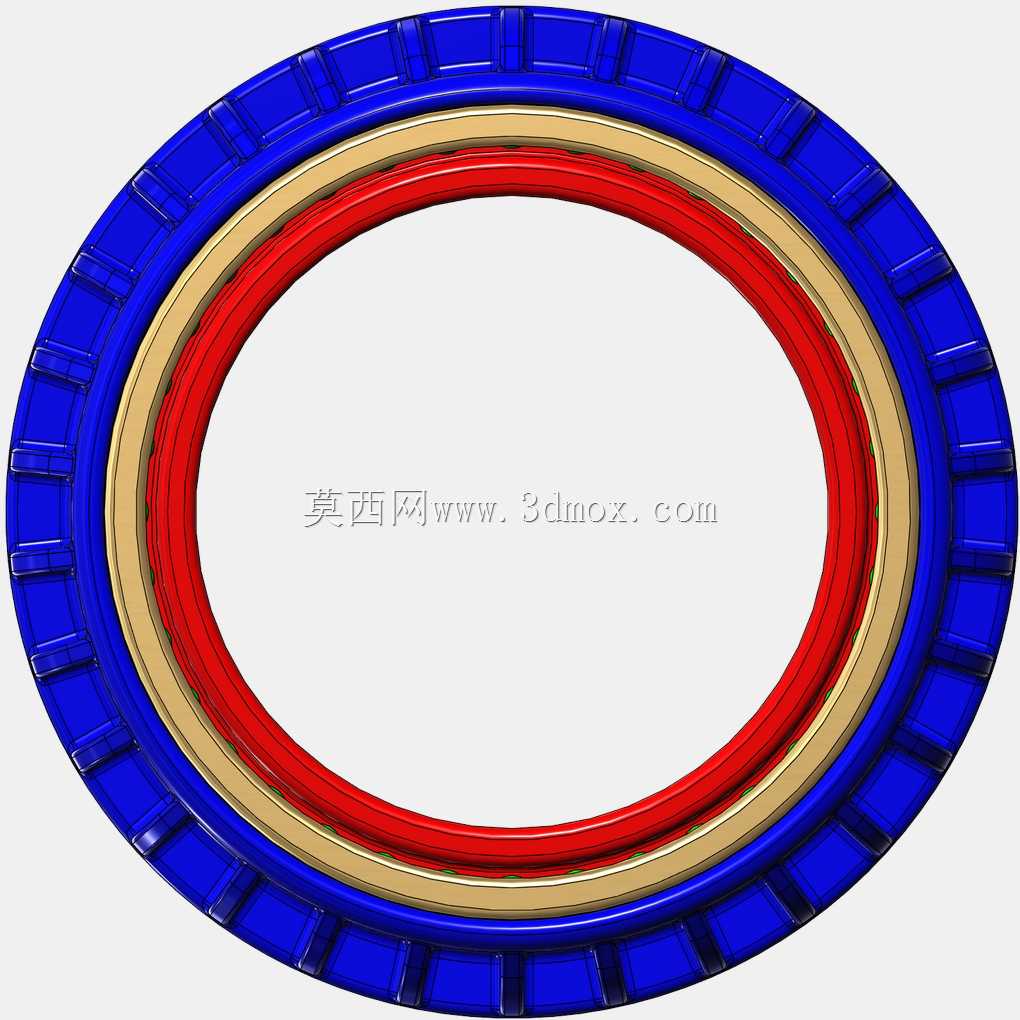

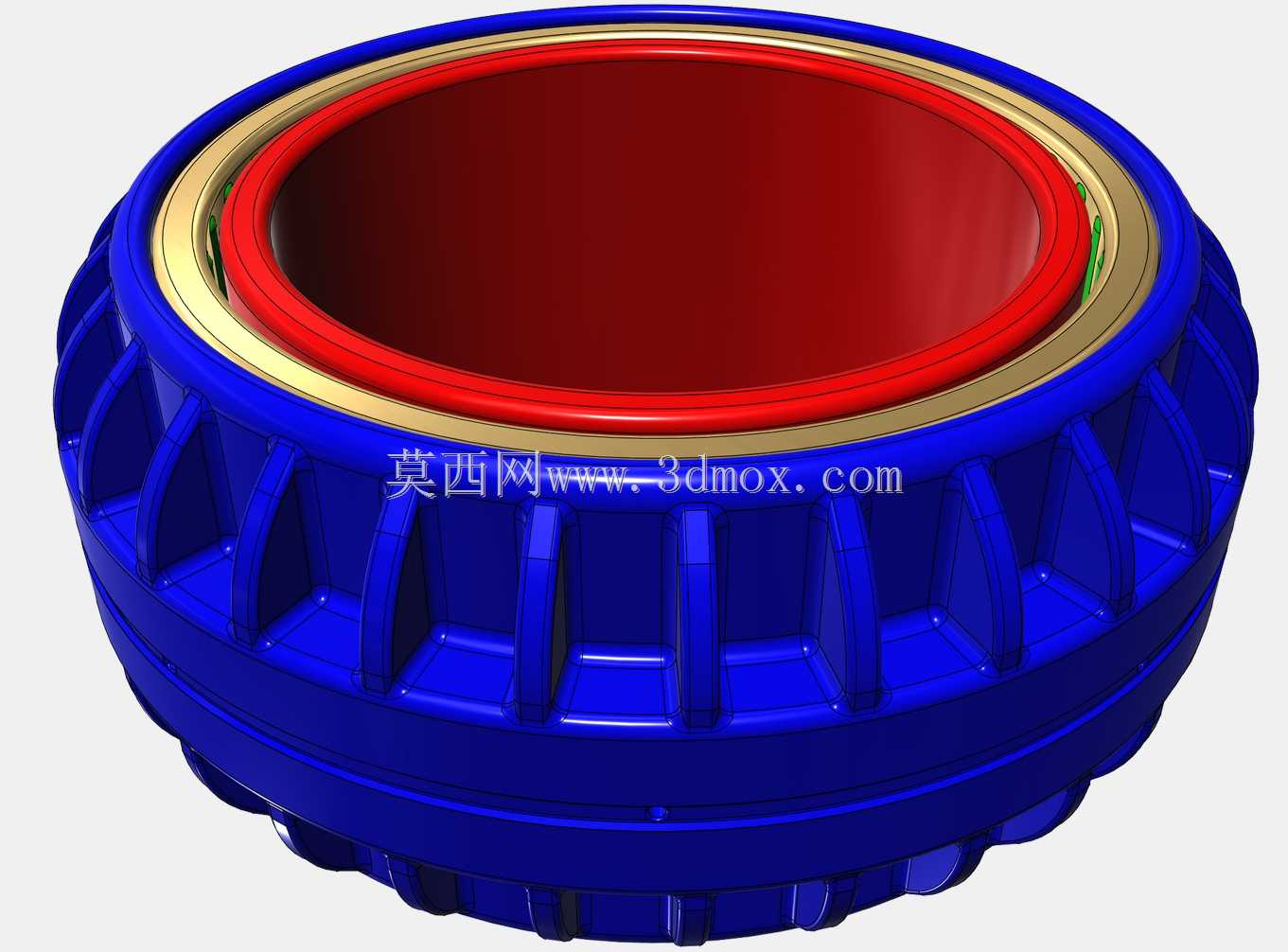

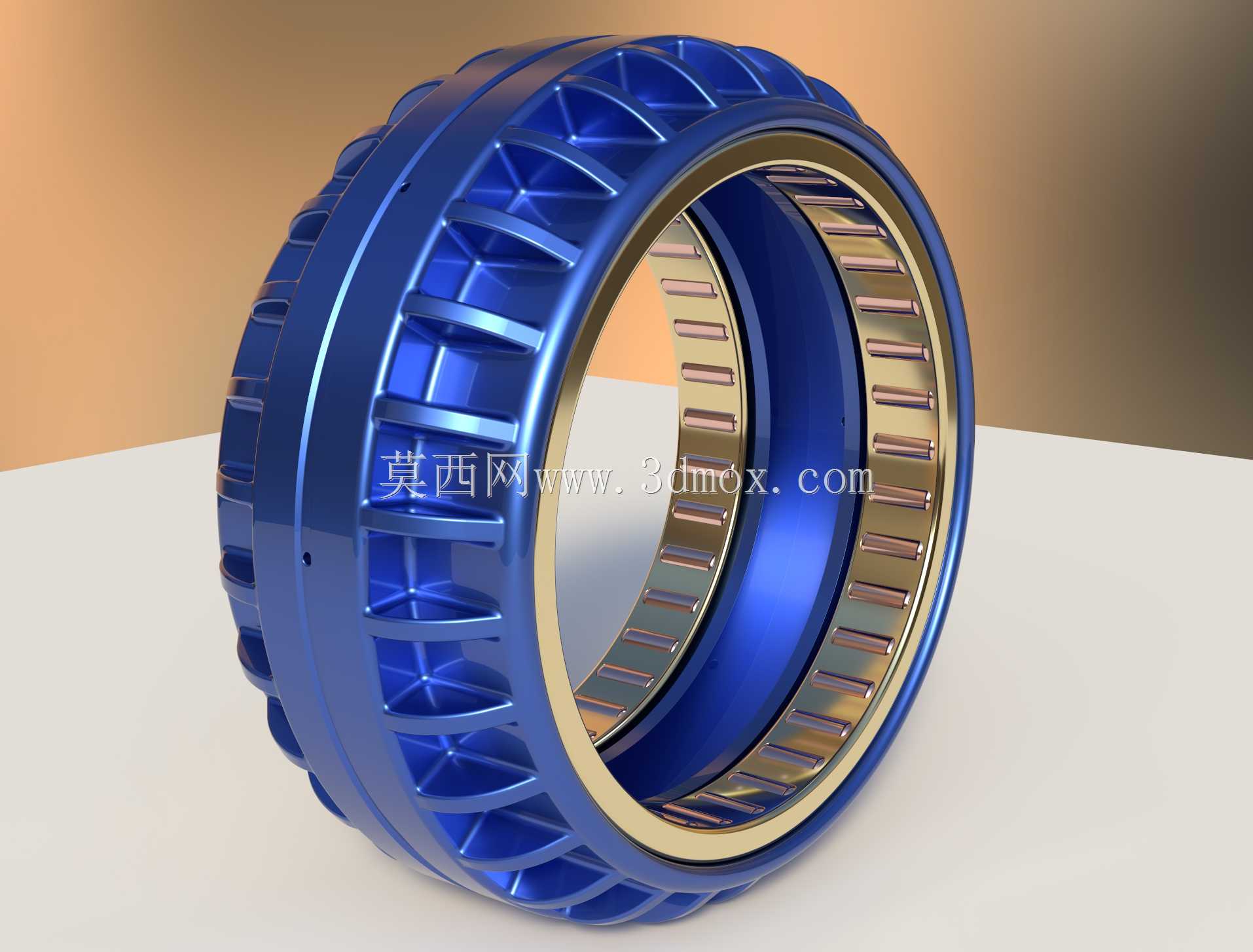

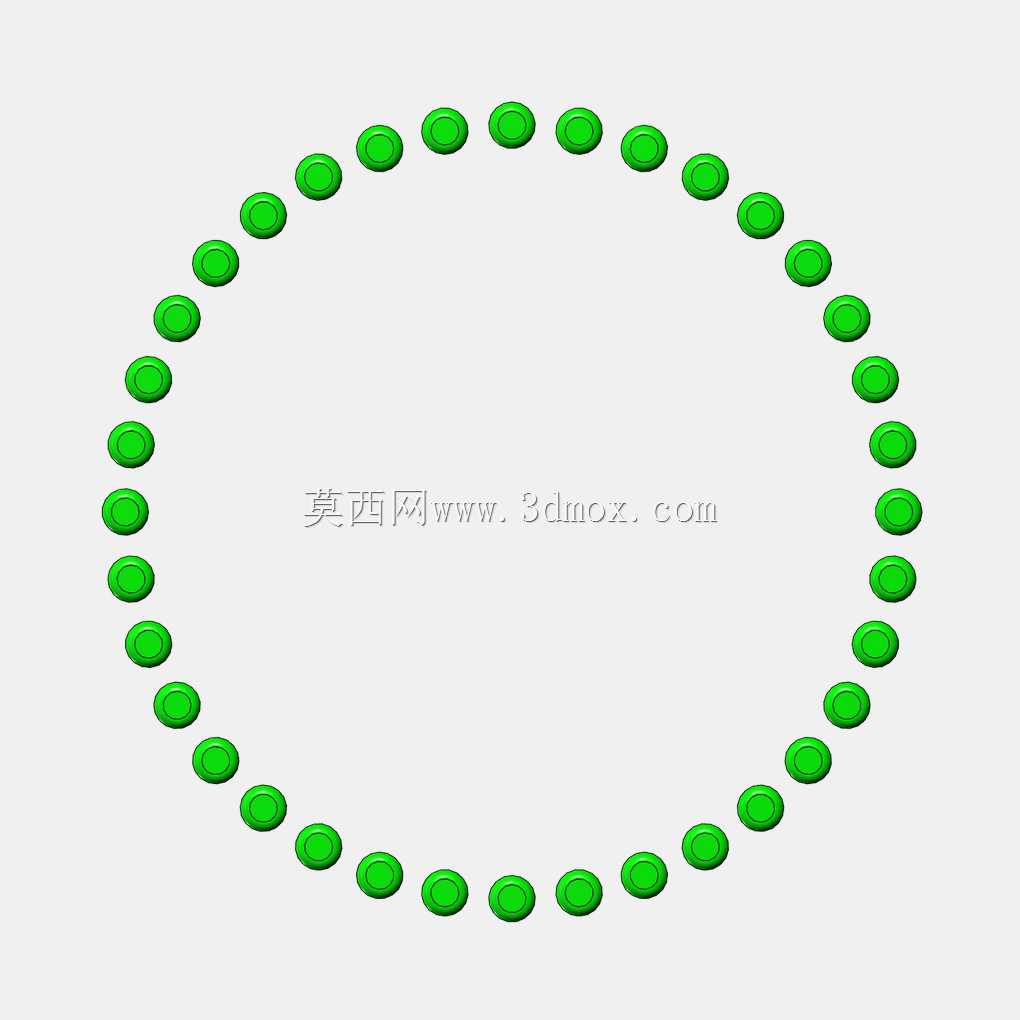

　　从结构组成来看，该轴承整体采用同轴嵌套式布局，外层为固定安装的轴承箱结构，中间设置可随轴同步旋转的轮毂组件，内部集成两组辅助滚柱轴承作为启停阶段的过渡支撑。在设备启动初期，转速未达到设计阈值时，轮毂与轴承箱之间尚未形成足够厚度的流体支撑膜，此时内部的滚柱轴承承担全部径向载荷，避免干摩擦直接损伤配合面；随着轮毂转速逐步提升，预填充在轴承箱环形腔体内的高密度工作流体在离心力作用下，被甩向轴承箱内壁的环形流道，逐步形成均匀分布的压力流体层，当转速达到临界值后，流体层产生的动压力足以将轮毂完全抬升，使轮毂与轴承箱之间实现完全非接触的悬浮状态，此时滚柱轴承的滚动体不再承受径向载荷，仅起到径向定位的辅助作用，从根源上消除了高速运转下的滚动接触磨损。

　　在安装边界的设计考量上，该轴承的径向安装尺寸与同载荷等级的常规圆柱滚子轴承保持了相近的外径与内孔配合公差，可在不大幅修改安装腔体结构的前提下，实现对原有高速主轴支撑结构的替换适配。轴向尺寸上，由于需要预留环形流体腔的密封空间与滚柱轴承的安装位置，整体轴向宽度比同规格常规轴承略宽，在进行设备结构适配时需要预留对应的轴向安装空间，同时要在轴承箱的对应位置设置流体加注与密封结构，避免高速运转下工作流体的泄漏。轴承的配合面加工精度需要达到IT5级以上，尤其是轴承箱内壁与轮毂外圆的圆柱度公差需要控制在微米级，保证流体膜在高速旋转时的压力分布均匀，避免出现局部压力不足导致的轮毂偏磨。

　　从实际应用场景的适配性来看，这种非接触式的动压支撑结构，尤其适合连续高速运转、维护间隔要求长的精密设备，比如高速精密磨床的主轴支撑、小型燃气涡轮的转子支撑、高速离心风机的叶轮轴支撑等场景。在这类场景中，常规滚动轴承往往需要复杂的油气润滑系统来控制温升，且维护周期通常只有数千小时，而这种液力悬浮式的动压轴承在正常运转时没有接触摩擦，运转温升极低，仅需要做好流体的密封与定期补充，维护周期可延长至数万小时，同时运转时的振动与噪声水平远低于常规滚动轴承，能够有效提升整机的运行精度与稳定性。

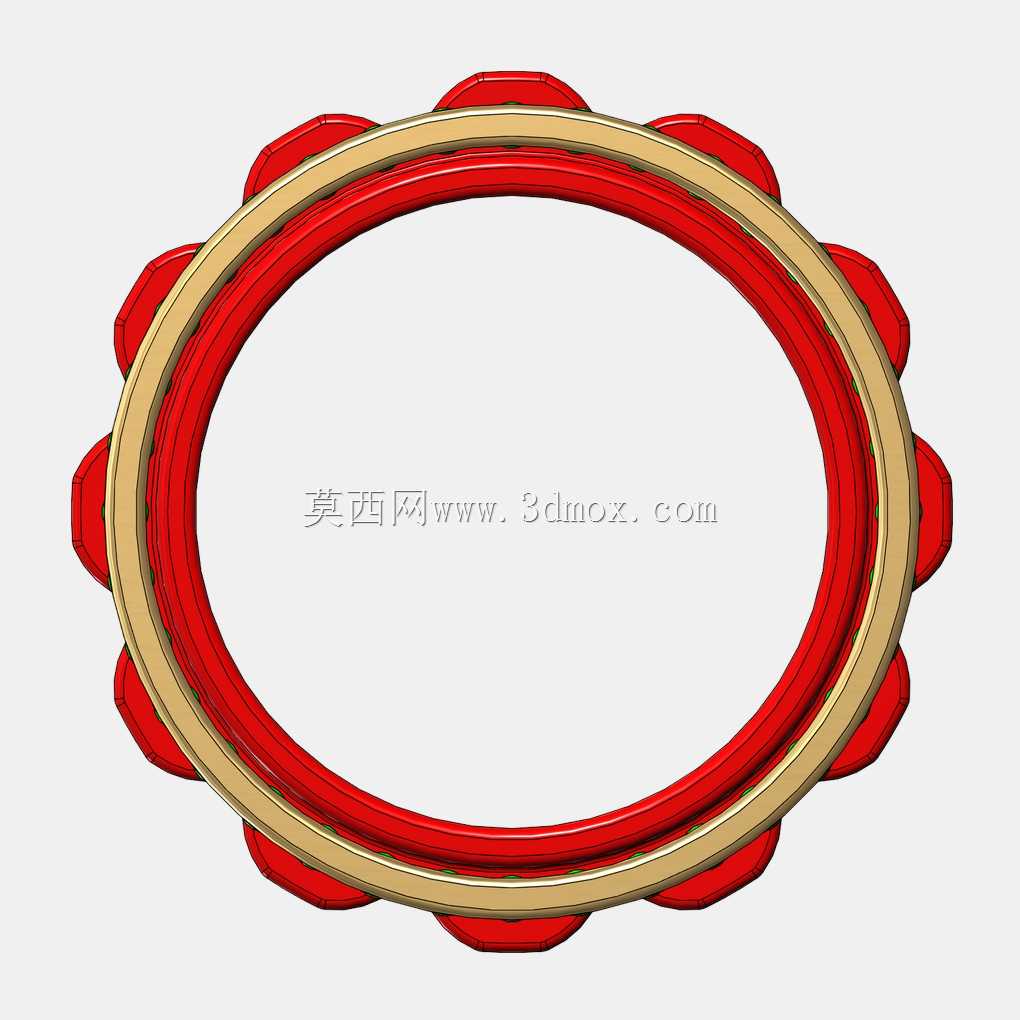

　　在设计细节上，轴承箱内壁的流道采用了渐变式的楔形结构，能够在流体随轮毂旋转时，利用楔形间隙的收敛效应进一步提升流体动压的承载能力，避免高载荷下流体膜破裂导致的支撑失效。轮毂上设置了多组径向导流槽，能够在旋转时带动流体形成稳定的周向循环，保证环形腔体内的流体温度分布均匀，避免局部流体过热导致的粘度下降，影响支撑刚度。两端的密封结构采用了非接触式的迷宫密封设计，既能够避免工作流体在高速离心力作用下从端面泄漏，又不会增加额外的摩擦阻力，保证整体运转效率。需要注意的是，这种轴承的承载能力与转速直接相关，在低于临界转速的工况下无法形成有效悬浮支撑，因此并不适合低速重载的设备场景，在选型时需要结合设备的实际转速区间与载荷特性进行匹配，同时工作流体需要选用粘度稳定、密度高的专用介质，保证在工作温度区间内能够提供足够的动压支撑刚度。
