油箱用波纹式穹顶通风孔结构设计

　　这类带网格加强筋的穹顶波纹通风结构，主要应用在各类工业储油箱体、行走机械燃油箱、液压系统储油舱的顶部通气位置，核心作用是平衡箱体内部与外界的气压差，避免油箱内油液消耗形成负压导致供油不畅，或是温度升高内部油气膨胀造成箱体鼓胀、密封件渗漏的问题。和传统的平面冲压通风孔、直管式通气嘴不同，这种穹顶波纹结构的有效通流面积更大，同时自身的结构刚度更优，不需要额外增加很厚的板材就能承受箱体内外的压差波动，还能在车辆行驶、设备作业产生振动时，通过波纹结构的微小形变吸收部分振动载荷，避免通风孔与箱体焊接位置出现应力开裂。

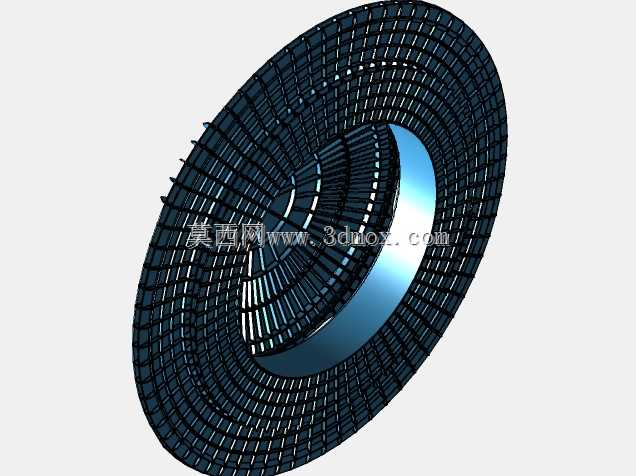

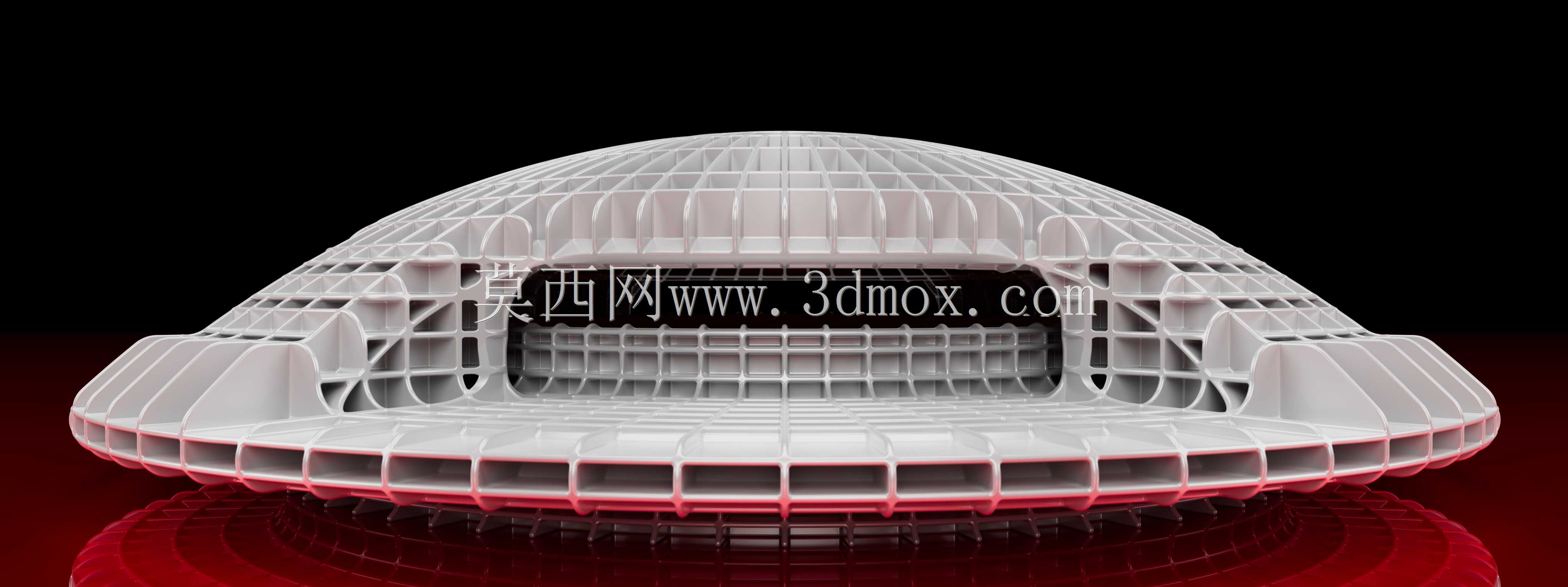

　　从结构设计逻辑来看，整体采用半球形穹顶作为基础轮廓，底部带一圈平直的安装法兰边，法兰边可以直接采用焊接、螺栓压接的方式固定在油箱顶部的预制开孔位置，安装边界需要匹配油箱顶部的开孔直径，法兰边宽度要满足焊接熔深或是螺栓压紧的密封面宽度要求，通常法兰边厚度比穹顶主体板材厚1-2mm，避免安装压紧时法兰变形导致密封失效。穹顶表面的网格状加强筋沿着经纬方向均匀分布，筋条的高度和宽度根据箱体的额定工作压差计算，既要保证筋条之间的镂空区域有足够的通流面积，又要保证筋条能支撑穹顶曲面在压差作用下不出现凹陷变形，所有筋条的相交位置、筋条与穹顶曲面的衔接位置、筋条与底部法兰的过渡位置都做了统一的圆角处理，一方面是避免冲压、注塑或是3D打印加工时出现应力集中导致的结构断裂，另一方面也能减少油气在结构表面的附着残留，降低杂质在通风位置堆积堵塞通流孔的概率。

　　实际应用中，这种结构的通风孔不需要额外加装外置的防护网，自身的网格筋间隙就可以阻挡较大体积的异物落入油箱内部，波纹状的曲面结构还能在设备遇到倾斜、颠簸工况时，减少油箱内的油液直接从通风孔溅出的概率——穹顶的弧形轮廓会让溅到内壁的油液顺着曲面回流到油箱内部，相比平面通风孔的防溅效果提升明显。设计过程中需要重点校核几个参数：首先是网格筋的间隙尺寸，既要保证通流流量满足油箱最大呼吸量的要求，也就是当油箱内油液快速加注或是快速消耗时，空气能快速通过通风孔完成气压平衡，不会因为通气量不足导致加注跳枪、吸油阻力过大；其次是穹顶的整体高度，不能超出油箱顶部的安装空间限制，避免和设备上方的其他管线、覆盖件产生干涉；最后是所有边角的圆角半径，要匹配选定的加工工艺，如果是采用板材冲压成型，圆角半径不能小于板材厚度的1.5倍，避免冲压时出现板材拉裂，如果是采用工程塑料注塑成型，圆角半径还要兼顾塑料熔体的流动填充特性，避免出现填充不满、内部缩孔的缺陷。

　　和市面上常见的直通式通气阀相比，这种纯结构型的通风孔没有活动阀芯部件，不存在阀芯卡滞、弹簧失效的故障点，长期使用的可靠性更高，维护成本更低，尤其适合在野外作业的工程机械、农业装备的油箱上使用，能够适应多粉尘、大温差、强振动的恶劣工况。结构的波纹设计除了提升刚度之外，还能增加整个通风孔的散热面积，当油箱内的高温油气上升接触到通风孔结构时，部分油气会在波纹内壁凝结成油滴回流，减少油气直接排放到外界的量，兼具一定的油气回收作用。安装时需要注意，法兰边与油箱顶面的结合面要保证平面度，采用焊接安装时要控制焊接热输入，避免法兰边受热变形导致后续加装密封垫时出现渗漏，采用螺栓连接时要在法兰面加装耐油橡胶密封垫，按照对角顺序逐步拧紧螺栓，保证密封面压力均匀。
