交错辐条式车轮装饰轮毂盖结构设计

　　这款车轮装饰件主要面向乘用车辆的外观升级与轮毂防护场景，适配常规铸造铝合金轮毂的中心外露区域，安装后可覆盖轮毂中心的轴头、固定螺栓等结构，同时通过独特的辐条排布强化整车的运动视觉属性，在改装车市场、乘用车原厂高配外观套件、新能源车型低风阻饰件选配场景中都有明确的应用空间。从实际使用功能来看，该饰件除了基础的装饰作用外，交错的辐条结构可在车辆行驶过程中引导轮腔内部的气流走向，一定程度上降低轮辋附近的紊流产生，辅助减少刹车系统的热量积聚，同时辐条的立体倾斜结构可避免行驶中飞溅的碎石直接冲击轮毂中心的防锈涂层与固定件，降低日常行驶中的轮毂损伤概率。

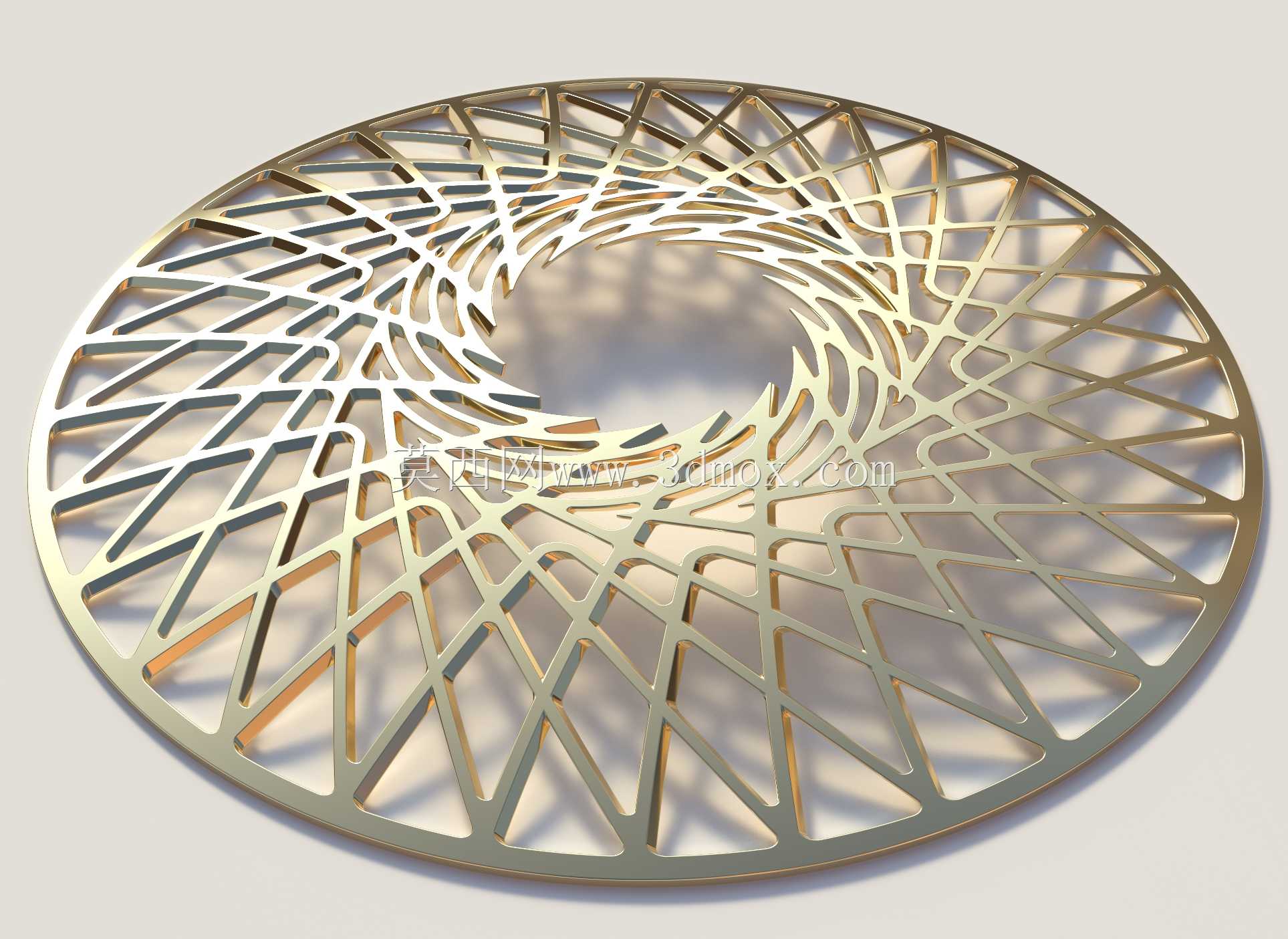

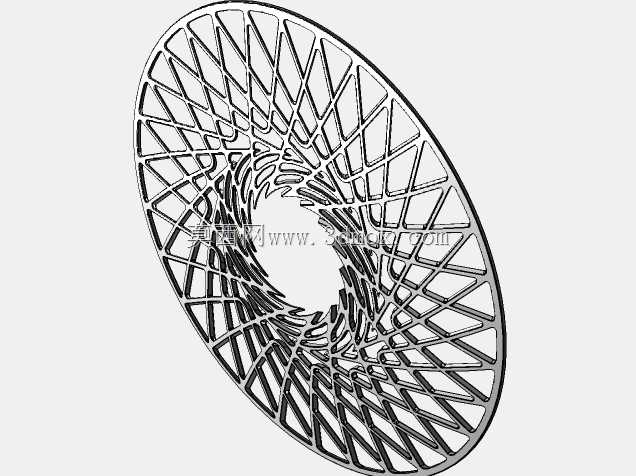

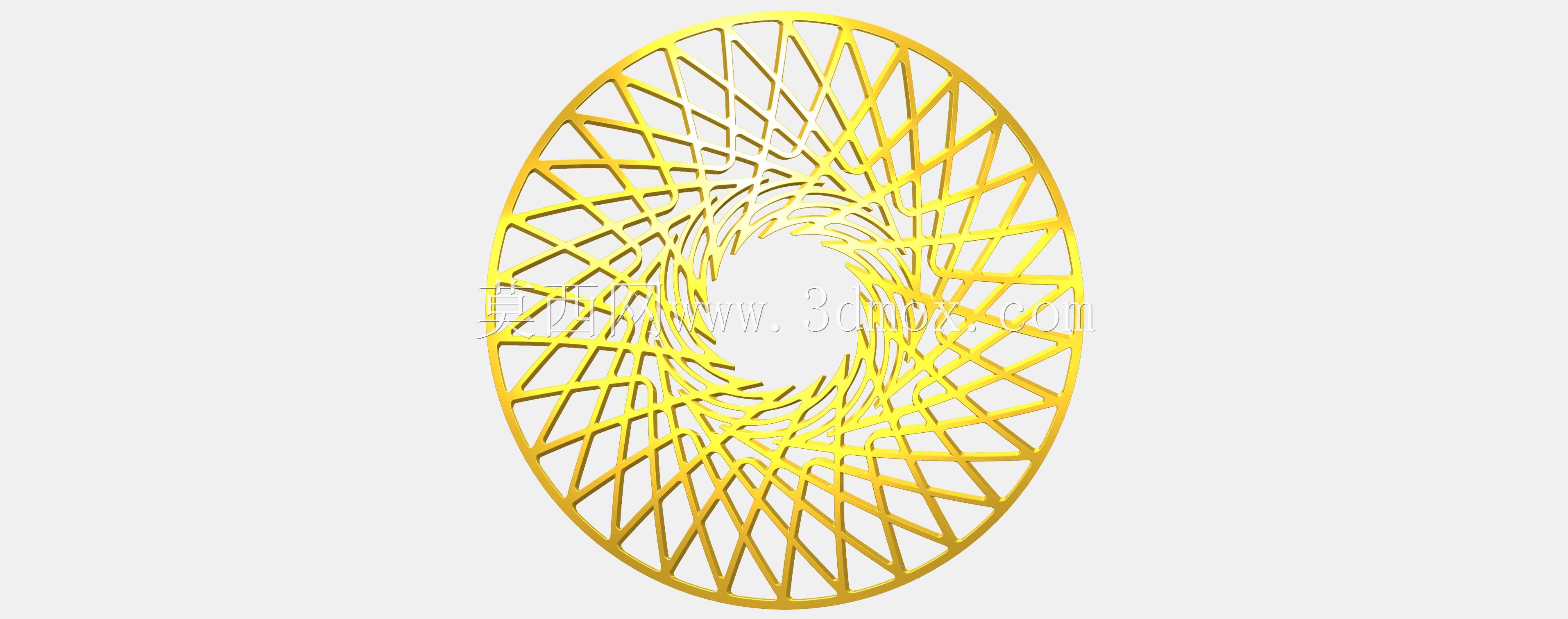

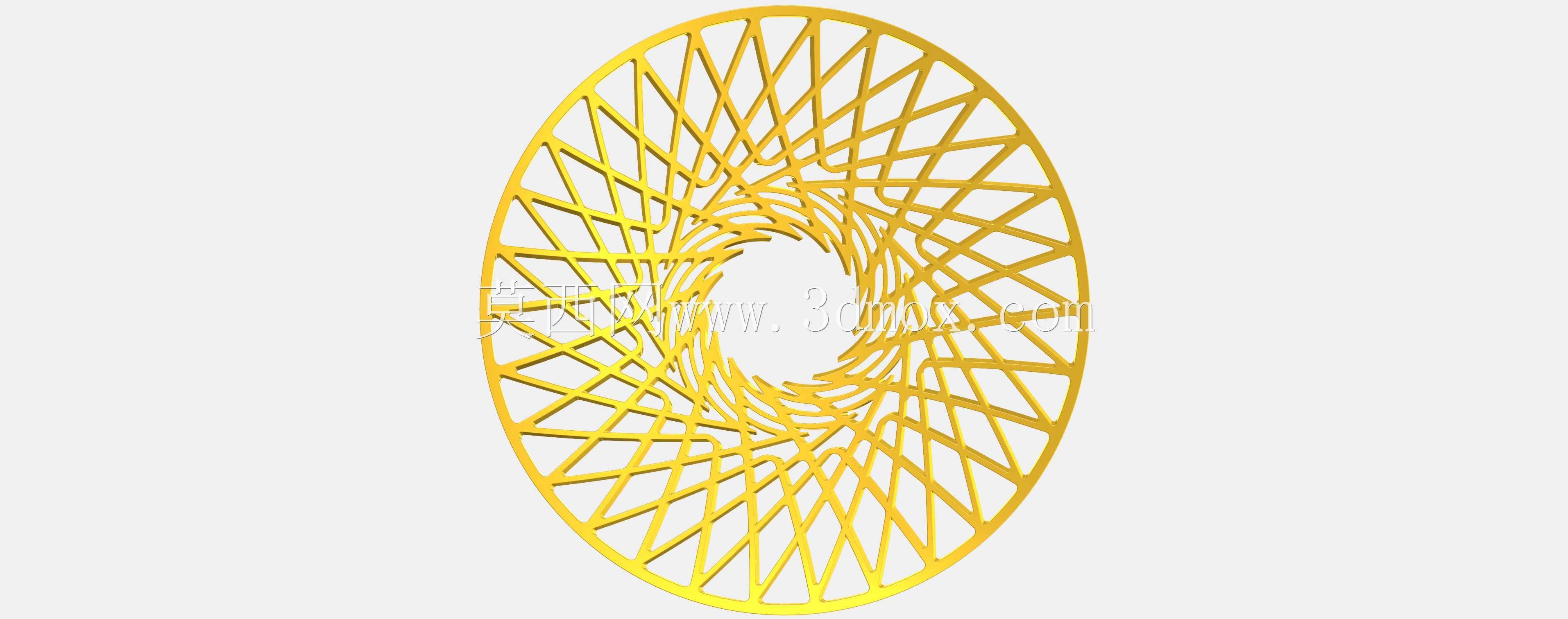

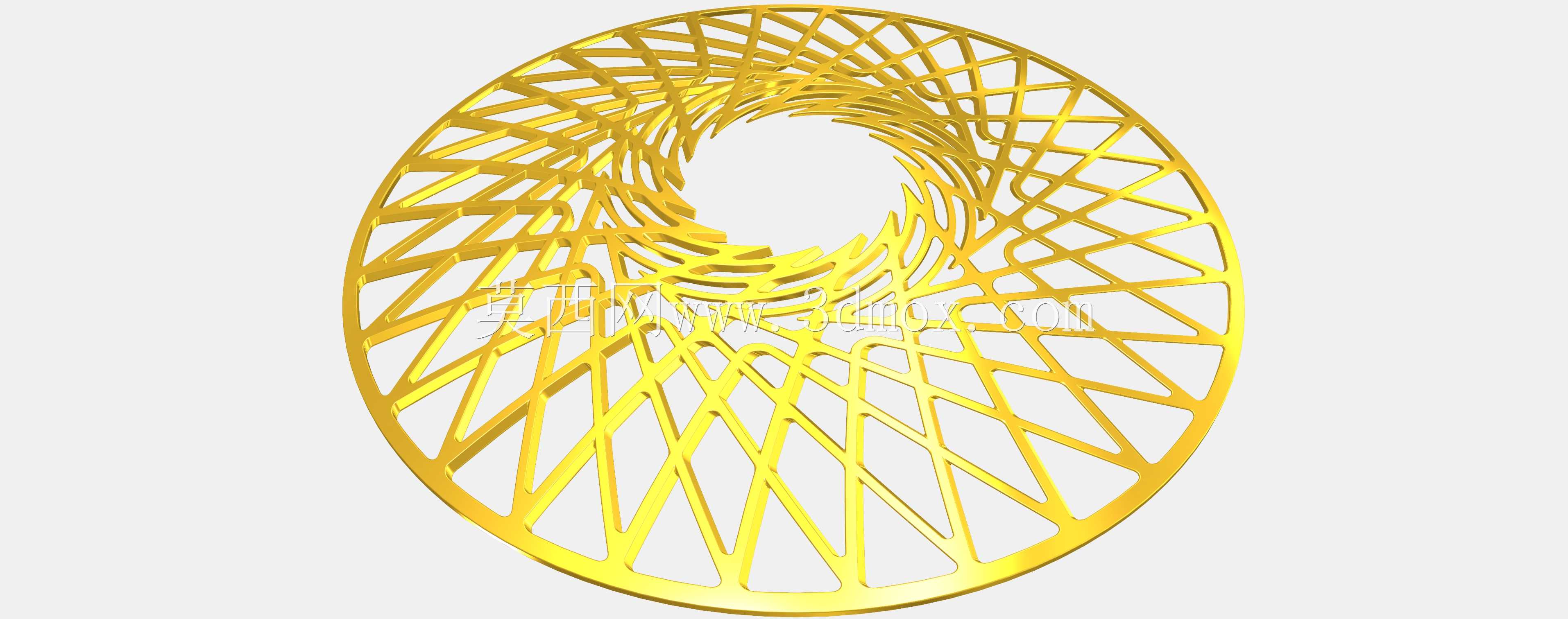

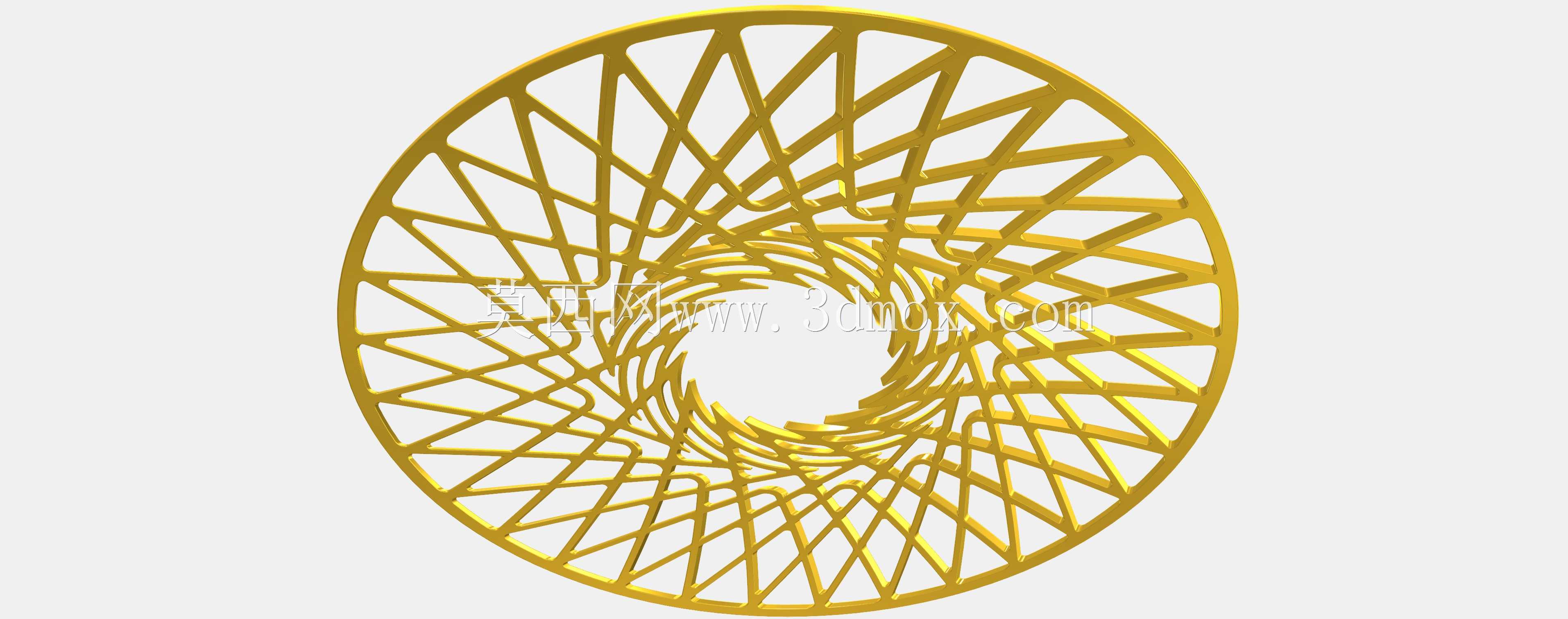

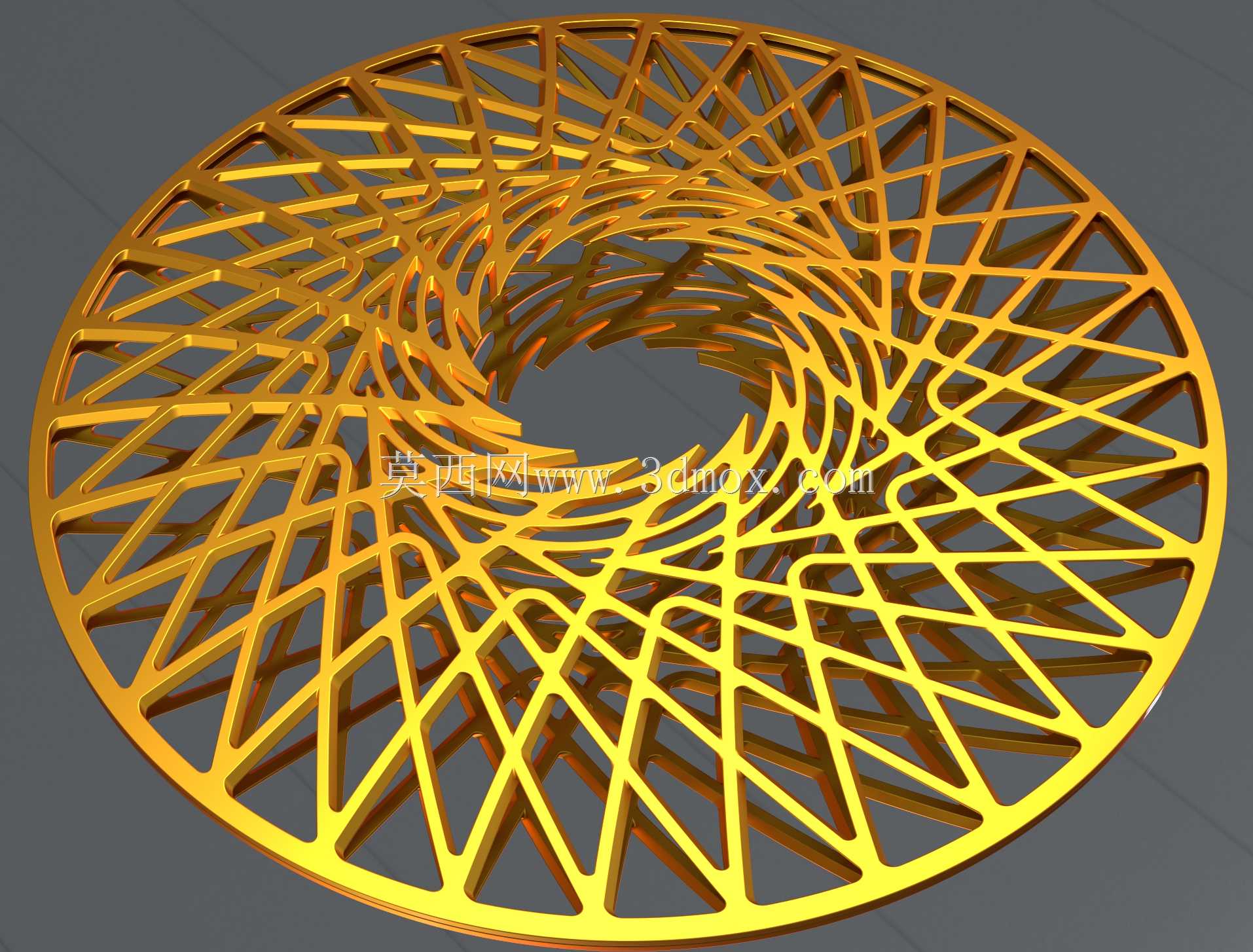

　　设计过程中首先打破了传统轮毂盖平面辐条的排布逻辑，没有采用常规的径向直辐条或者平面涡旋辐条结构，而是将所有辐条设置为带垂直面倾斜角度的立体结构，辐条并非在单一平面内延伸，而是从安装基面开始向车轮外侧方向逐步凸起，最终在中心区域形成向内收拢的立体涡旋形态，这种结构一方面可以在视觉上拉长辐条的延伸感，让轮毂在静止状态下也能呈现出动态的旋转视觉效果，另一方面倾斜的辐条截面可以在车轮转动时形成连续的反光面，提升车辆在低光照环境下的侧面辨识度。结构参数层面，饰件的整体外轮廓匹配主流17-19寸家用车轮毂的中心安装位直径，安装基面设置有与轮毂中心定位槽匹配的卡扣结构，安装后饰件外表面与轮辋外端面的凸起高度控制在8mm以内，避免超出轮辋的安全边界，防止转向过程中与制动卡钳、轮拱内衬发生运动干涉。

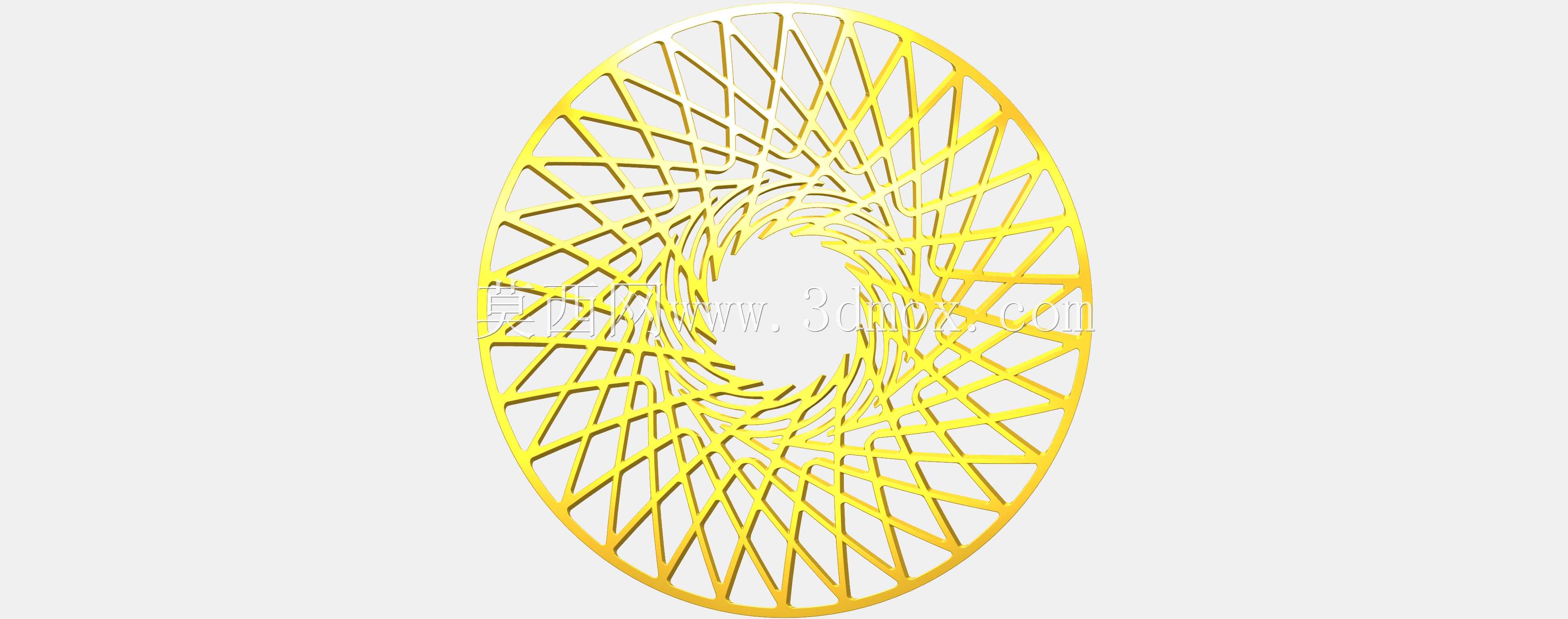

　　辐条的数量设置上，外侧可见的辐条视觉数量为传统径向辐条轮毂盖的两倍，通过内外两层辐条的交错排布实现，其中仅有一半的辐条为向内延伸至中心安装环的受力结构，剩余辐条为外侧装饰性延伸结构，不直接与中心安装基座连接，这种设计可以在保证视觉密度的同时降低整体结构重量，减少车轮转动时的额外动平衡负担，避免因饰件重量过大导致的高速行驶车轮抖动问题。所有辐条的截面均采用带圆角的梯形结构，边缘设置有R1.2的过渡圆角，避免尖锐边角在安装或者行驶过程中造成划伤，同时提升辐条自身的结构强度，在受到轻微外力冲击时不易发生断裂变形。中心安装环的位置设置有3mm深度的定位沉台，可与轮毂中心的轴头凸台精准配合，保证安装后的同轴度，避免饰件随车轮转动时出现偏心晃动的问题，安装卡扣采用均匀分布的6点式弹性卡扣结构，卡扣的卡接深度设置为4mm，既可以保证日常行驶中不会因振动脱落，也可以在需要拆卸维护时通过专用工具顺利取下，不会损坏轮毂表面的漆面。

　　在结构强度校核层面，倾斜辐条的立体结构相比平面辐条拥有更好的抗侧向冲击性能，当车辆经过路肩或者受到侧面轻微剐蹭时，立体排布的辐条可以将冲击力分散到整个安装基面，避免局部应力集中导致的辐条断裂，同时辐条之间的镂空间隙经过比例调整，保证刹车系统产生的热量可以顺利通过间隙散出，不会因饰件的遮挡导致刹车散热效率下降，镂空的间隙宽度控制在12mm以上，避免行驶中夹带的碎石卡入辐条间隙造成动平衡失效。饰件的背面设置有均匀分布的3条加强筋，从中心安装环向外延伸至饰件外边缘，加强筋的高度为2mm，可提升饰件整体的结构刚性，减少注塑成型过程中的翘曲变形问题，保证饰件安装后与轮毂表面的贴合度，避免出现缝隙不均或者高速行驶时的风噪问题。
