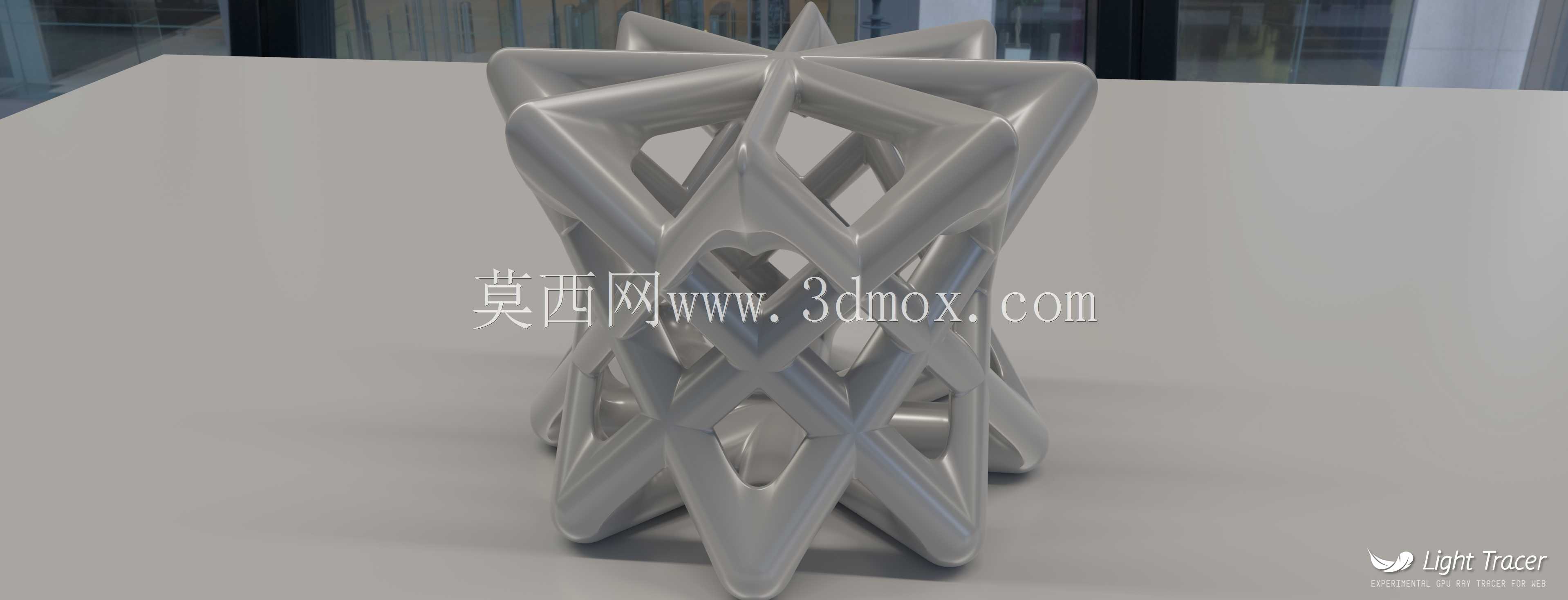

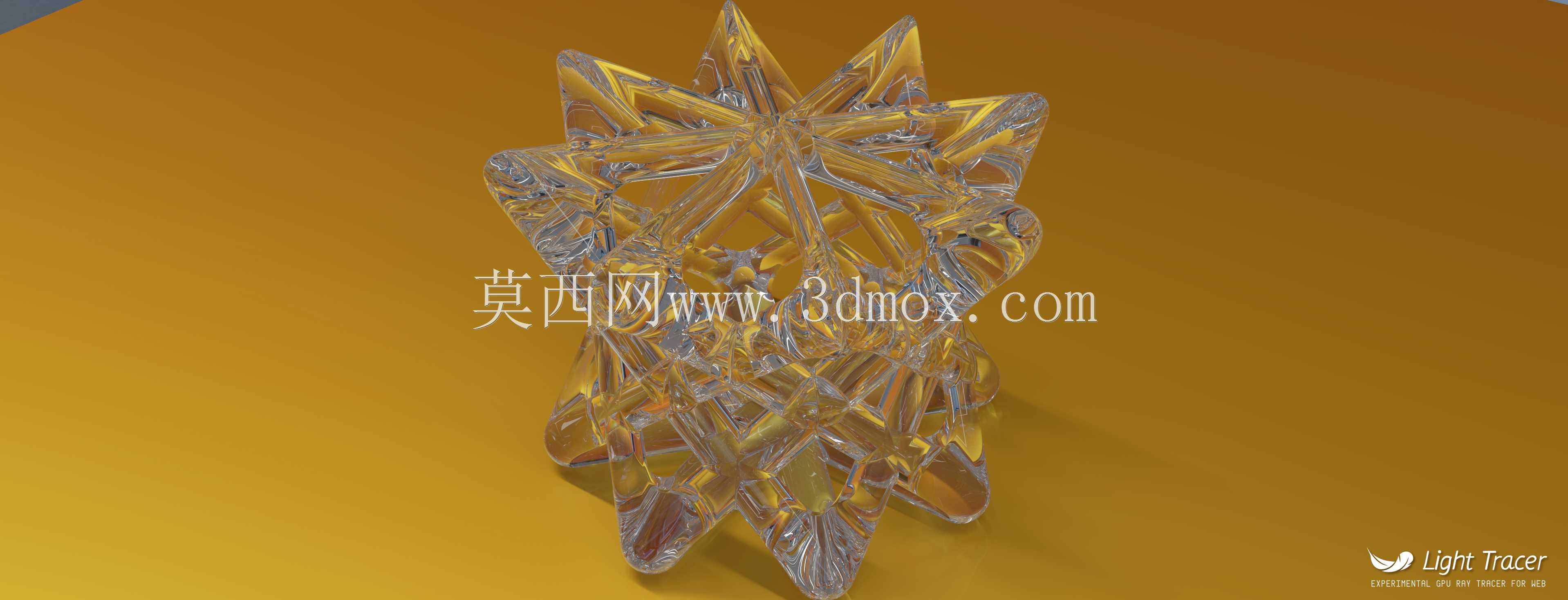

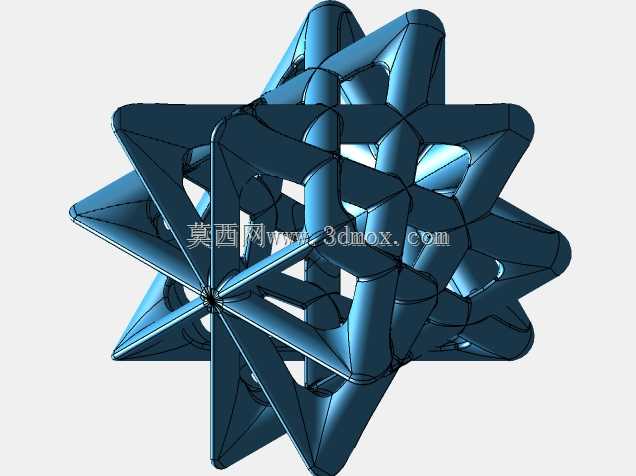

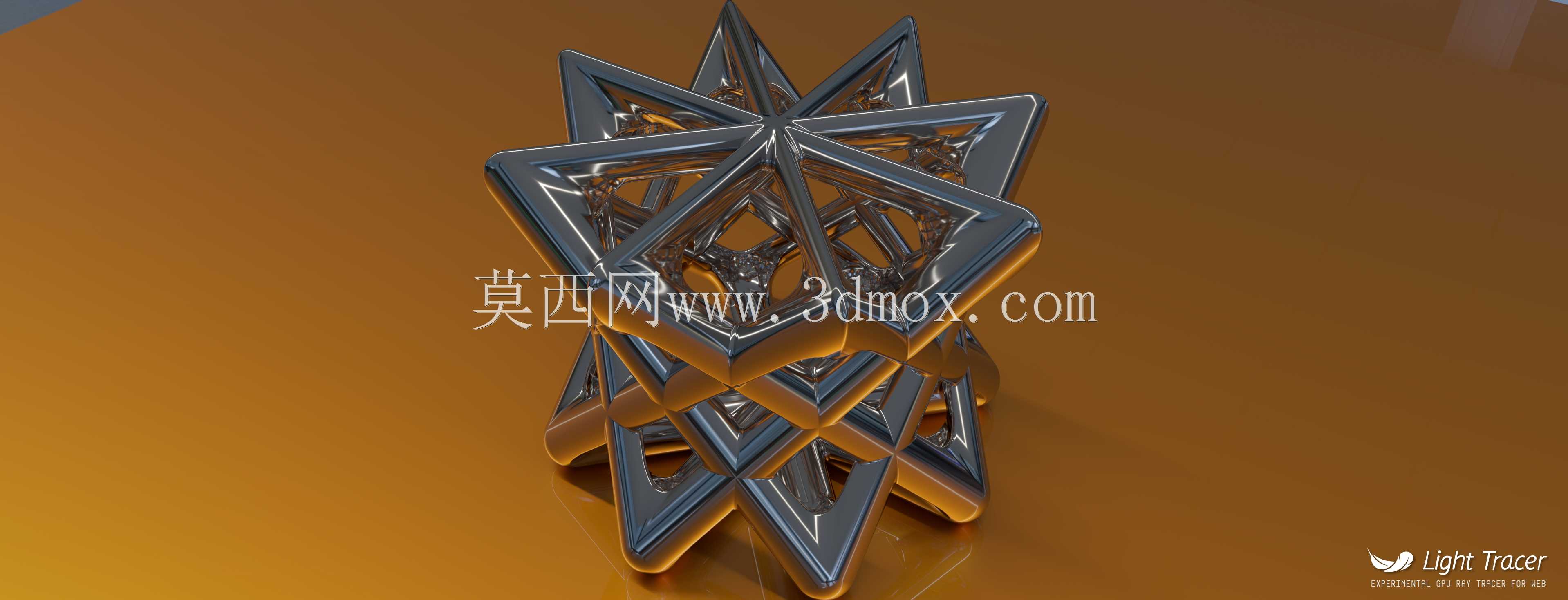

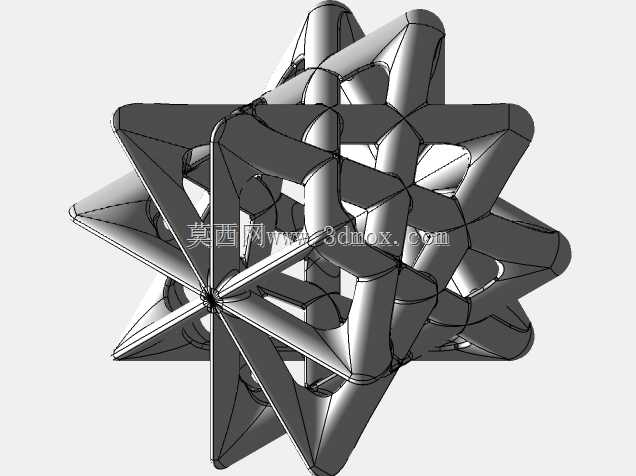

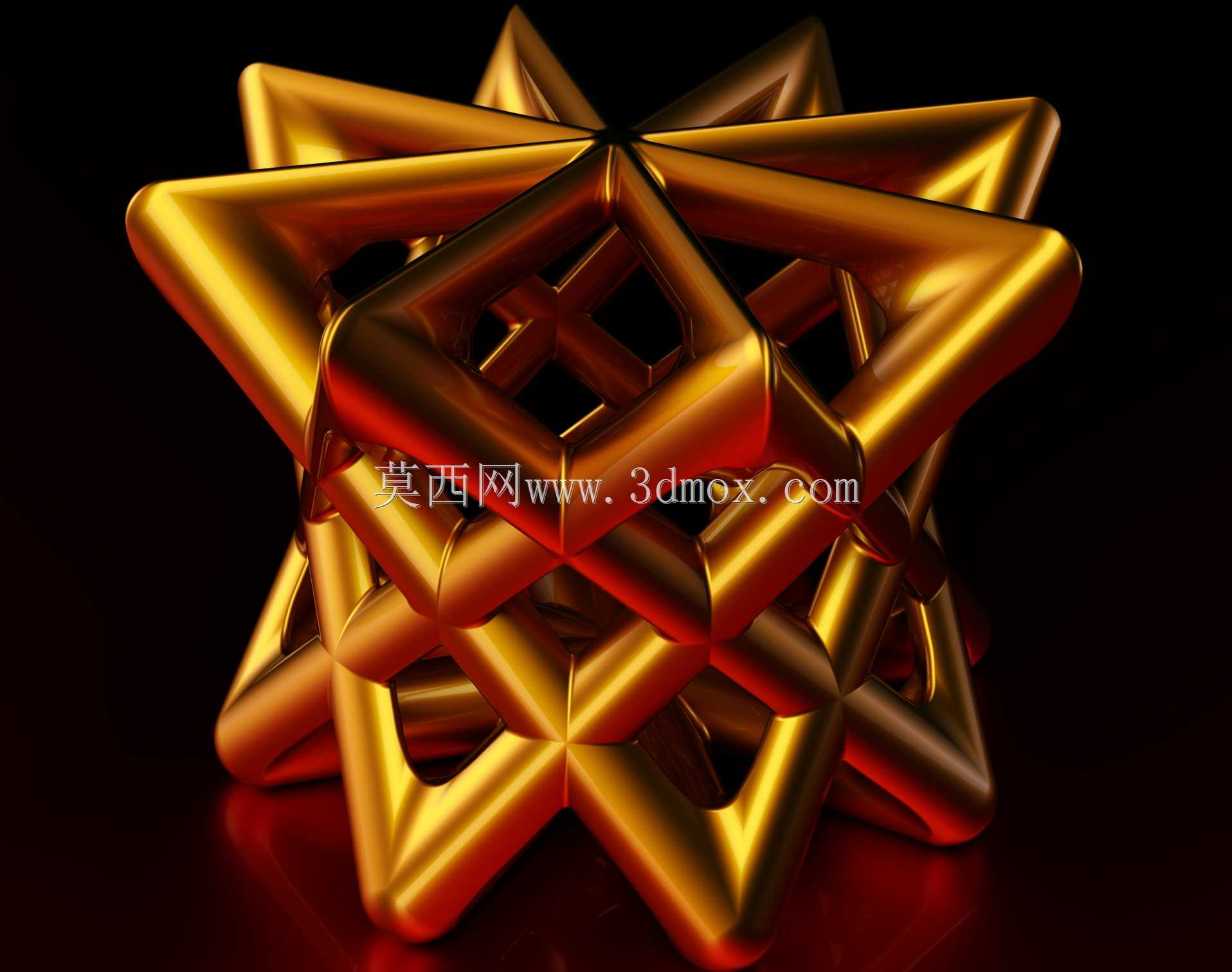

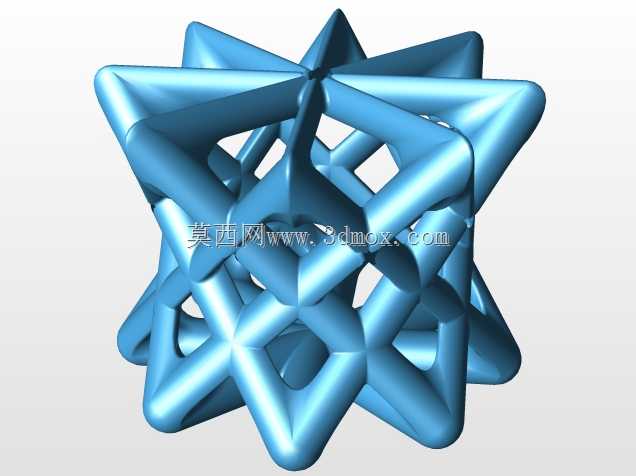

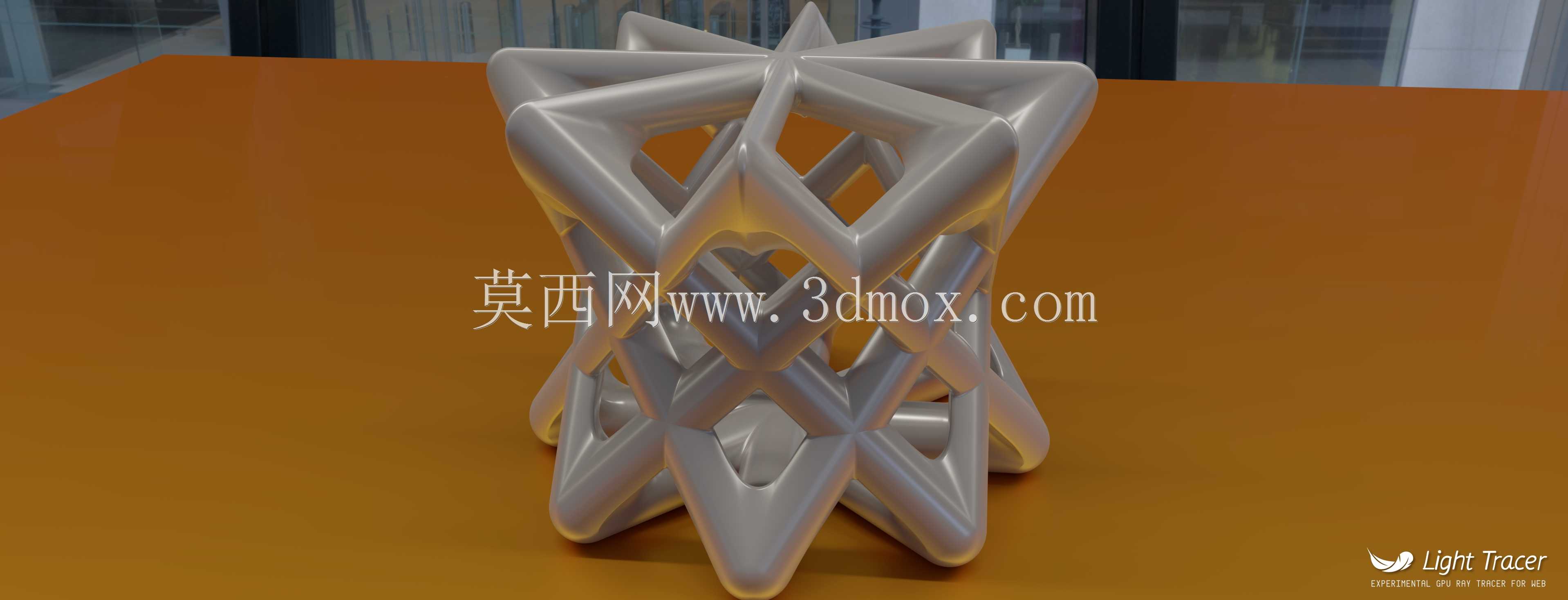

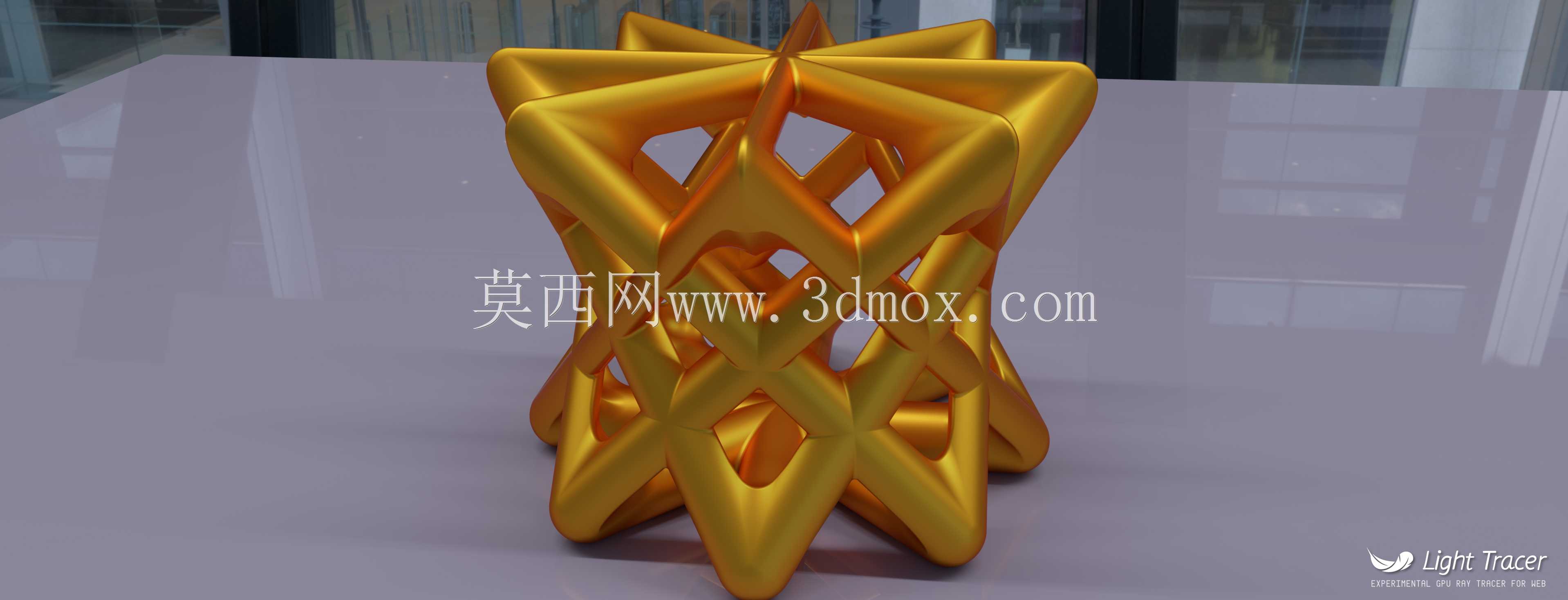

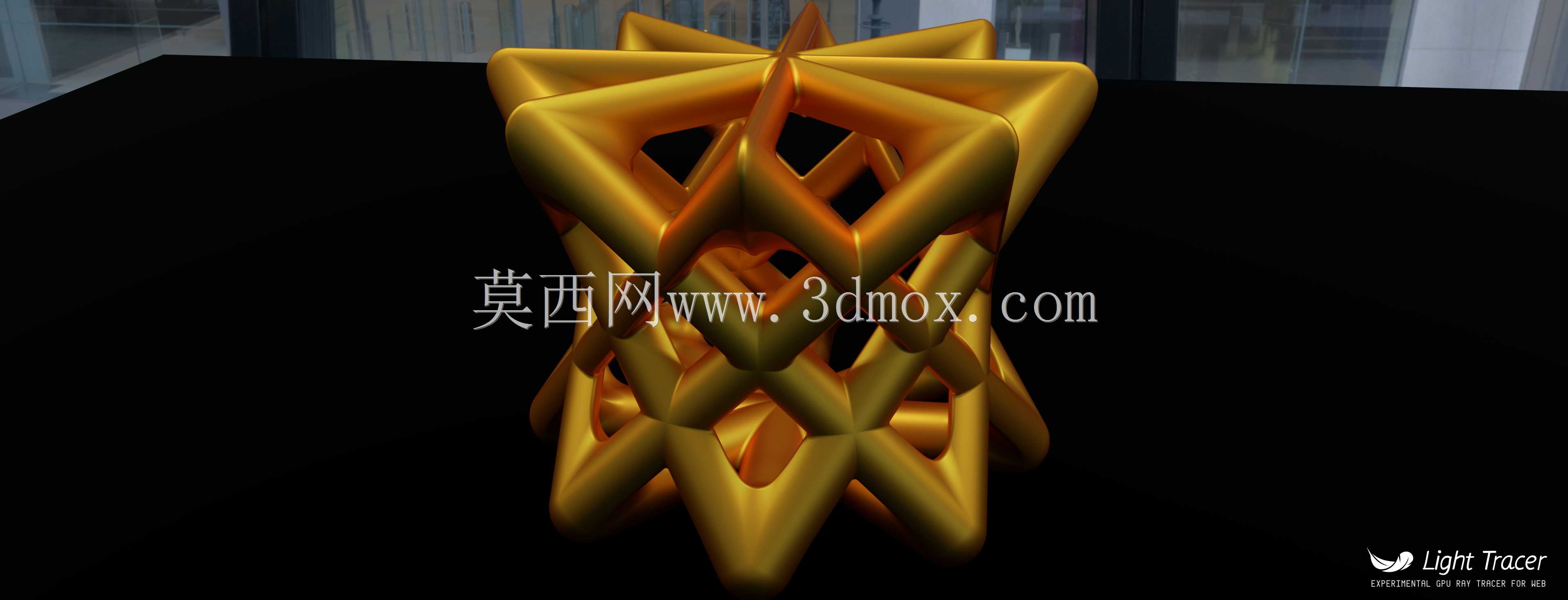

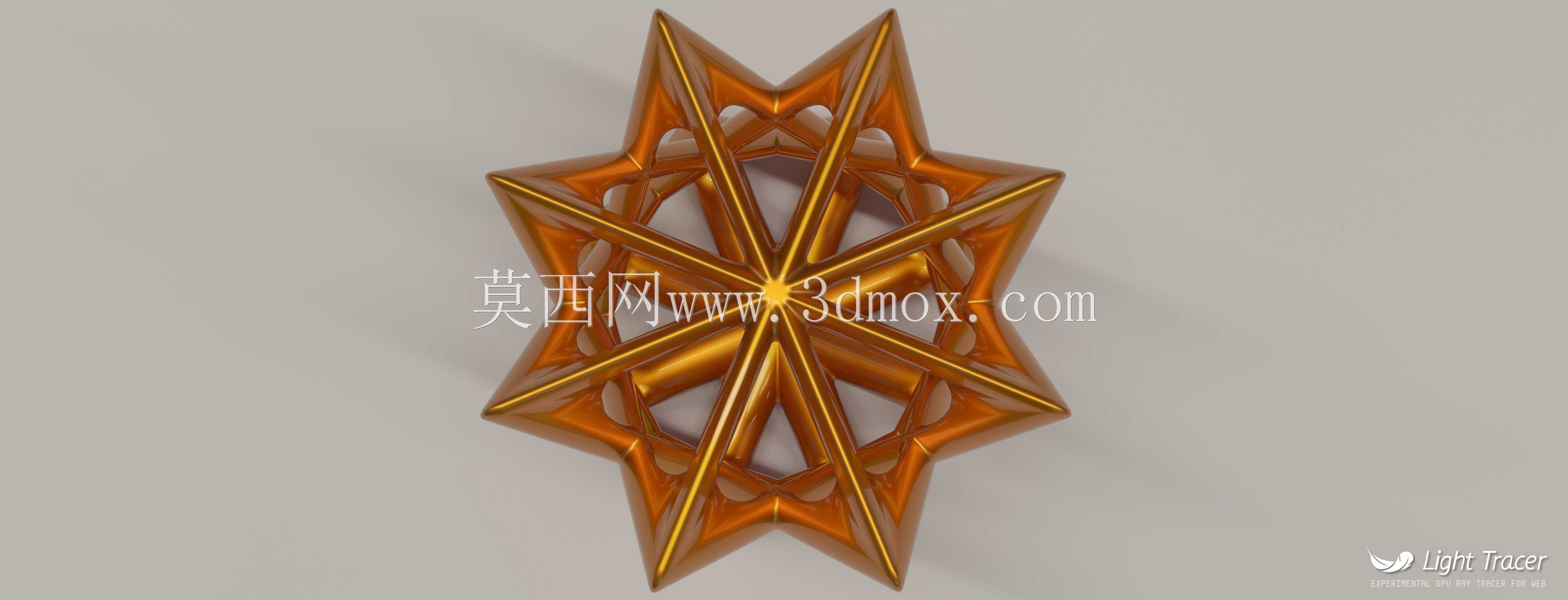

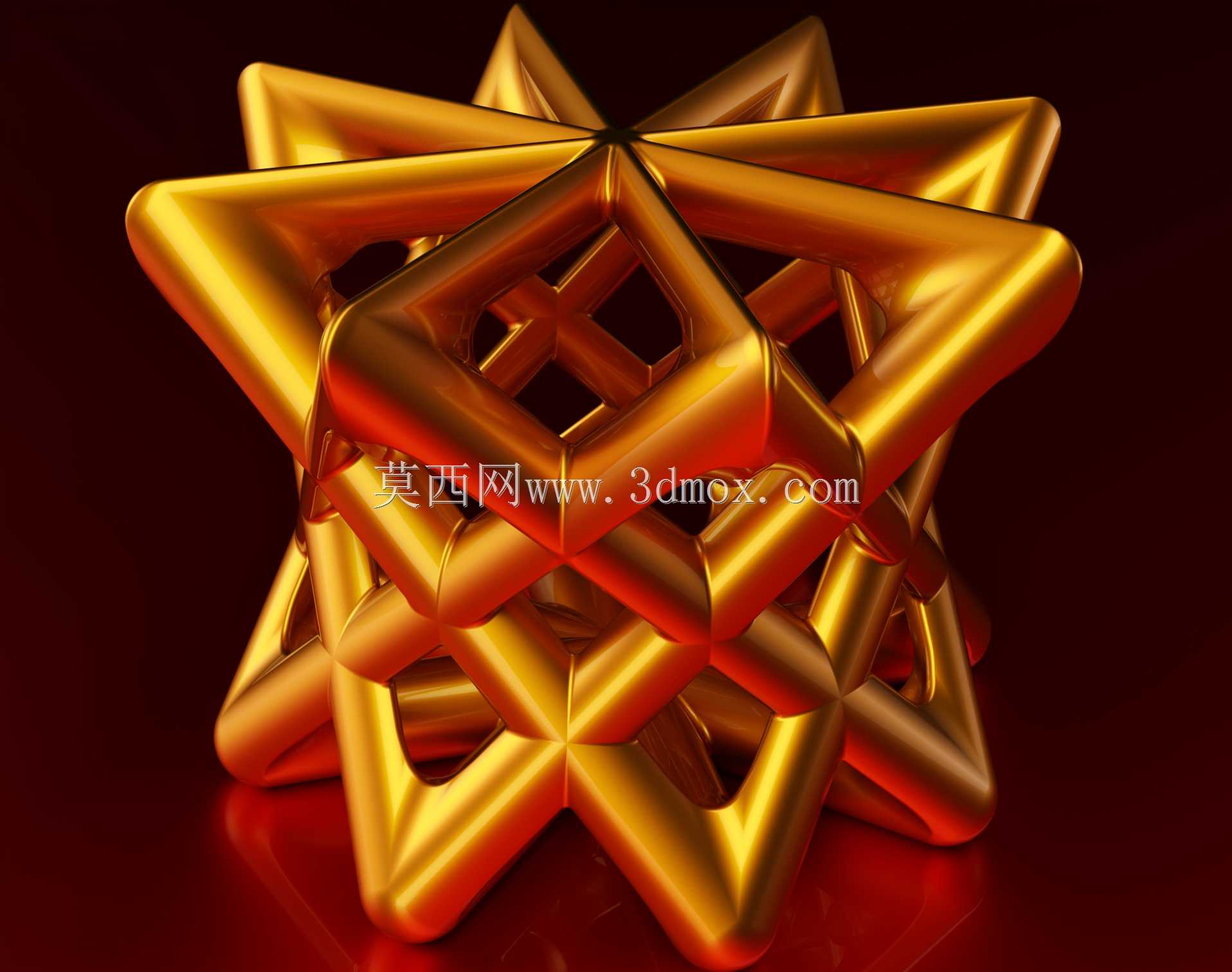

管架式对称八面体圆角几何造型

　　该几何构型源自管架类八面体的结构衍生设计，在实际工程应用中，这类高度对称的空间管架结构可作为特种支撑骨架、艺术装置承重框架、流体均布导流芯体的基础构型使用，尤其适用于需要多向等强度承载、空间流场均匀分布的工况场景，比如特种反应设备内的流体分布构件、展陈装置的轻量化支撑骨架、多向受力的连接件基体等。从结构功能特性来看，该构型所有接头、接缝、尖端以及拐角位置的圆角半径，与组成结构的管道本体半径完全一致，这种等半径圆角处理能够最大程度消除结构应力集中点，在承受多向交变载荷时，不会出现局部应力突变导致的结构失效，同时等半径的过渡设计也适配管材弯曲加工、一体增材制造的工艺要求，不会出现加工死角，无论是采用金属管材弯制拼接，

　　还是采用3D打印一体成型，都能保证结构各位置的成型精度与力学性能一致性。设计过程中，首先以坐标原点[0,0,0]作为对称中心，先构建基础四面体管架单元，通过对基础八面体单元进行8个副本的阵列复制，围绕中心坐标进行多轴旋转定位，让所有单元在空间内形成均匀分布、定向对齐的八面体圆形图案阵列，这一步的核心是保证所有单元的空间角度偏差控制在对称公差范围内，确保整体结构的16个对称平面完全重合，避免出现结构偏心导致的受力不均。完成基础阵列后，对2×2阵列中截向相反的八面体单元进行相交布尔运算，让相对的管架结构自然交叉咬合，再将布尔运算得到的4个独立形状进行合并处理，形成整体连贯的空间框架结构，最后对所有布尔运算产生的接缝、

　　棱边位置进行统一的圆角处理，圆角半径与管道半径保持一致，既保证了结构表面的顺滑过渡，也让整个结构的视觉呈现与力学性能达到统一。从安装边界与尺寸适配角度来看，这类对称结构的外接圆直径可根据实际使用场景进行等比例缩放，作为支撑构件使用时，各管段的中心线交汇于结构中心，安装时可通过任意一个端面的管接口与外部支架连接，由于结构具备16个对称平面，安装时无需刻意调整角度，任意方向的安装姿态都能保证受力状态一致，大幅降低现场安装的对位难度。在流道应用场景中，该结构的中空管架内部可作为流体通道，多向对称的管路分布能够让进入结构的流体从多个方向均匀流出，实现流体的均布混合，相比传统的直孔式分布器，这种空间对称结构的流道阻力更小，

　　流体分布的均匀度更高，同时圆角过渡的内壁不会出现流体积存的死角，适用于对洁净度有要求的流体输送场景。在轻量化承载场景中，这种管架式的镂空结构相比实心八面体结构重量降低60%以上，同时多向交叉的管架形成了空间桁架受力体系，各个方向的载荷都能通过管架传递到整体结构，承载能力远超同重量的实心支撑块，适合用于航空航天展陈装置、轻量化设备支撑框架等对重量有严格限制的场景。设计过程中需要特别注意的是，布尔运算阶段要保证各个单元的相交位置完全对齐，不能出现面体重合、缝隙等建模错误，否则后续圆角处理时会出现特征失败，同时圆角处理要按照从局部到整体的顺序进行，先处理小管段交接位置的圆角，再处理大的接缝位置，避免出现圆角特征冲突导致的模型破面。另外，由于结构完全对称，建模时可先构建1/16的基础单元，通过对称镜像、阵列的方式完成整体建模，相比逐个复制旋转的方式，建模效率更高，也能更好地保证结构的对称精度，避免手动旋转带来的角度误差。
