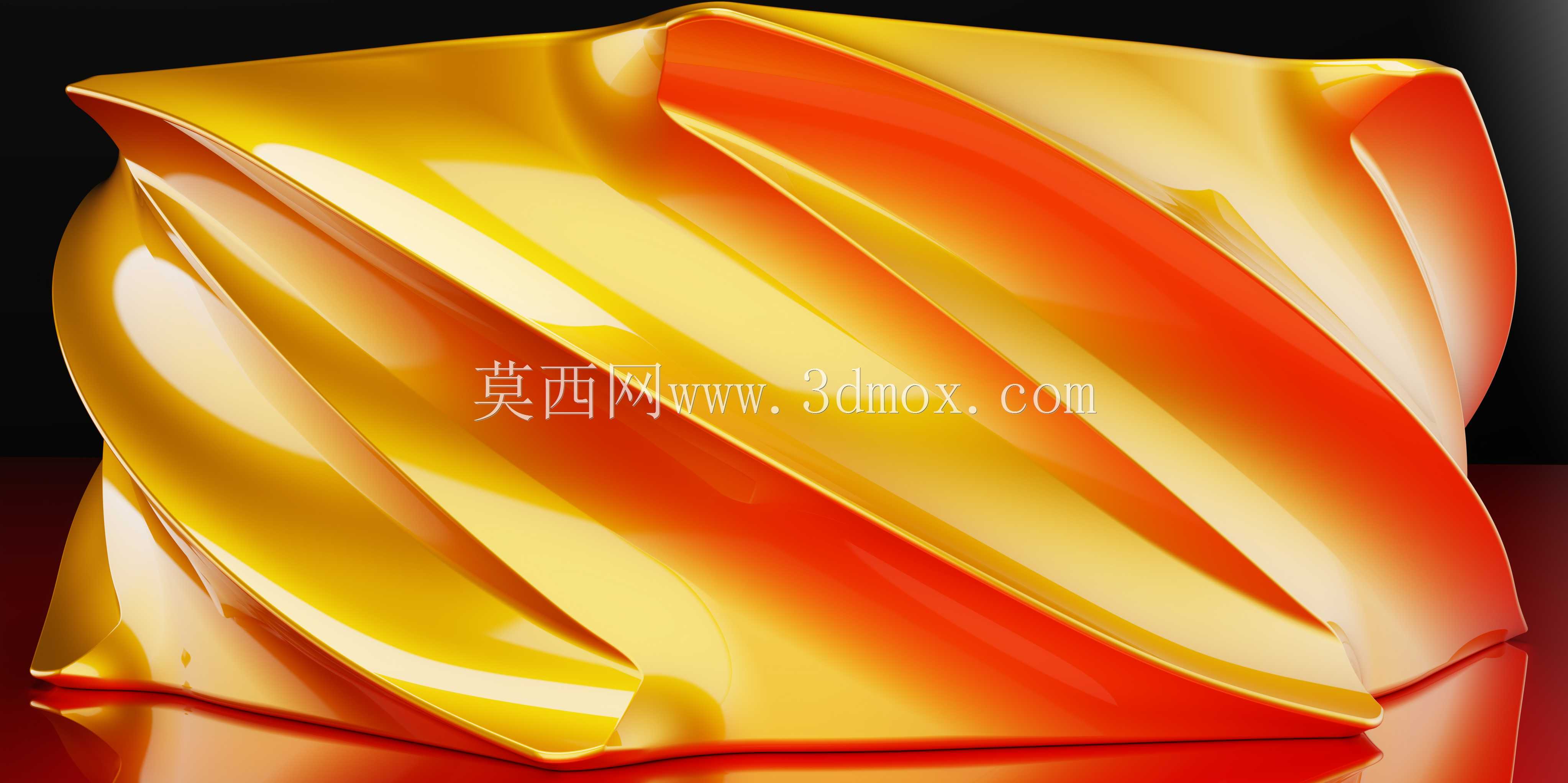

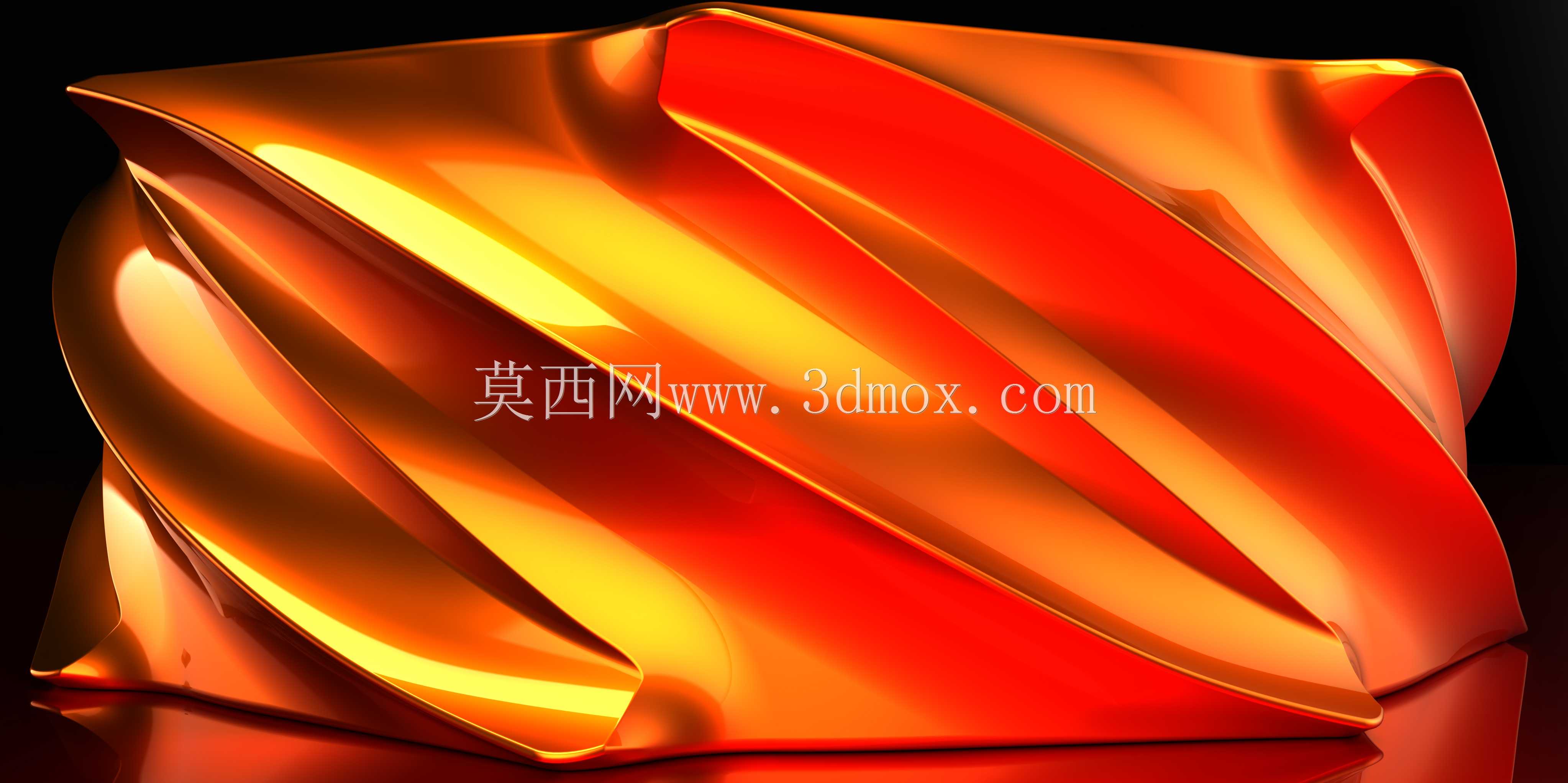

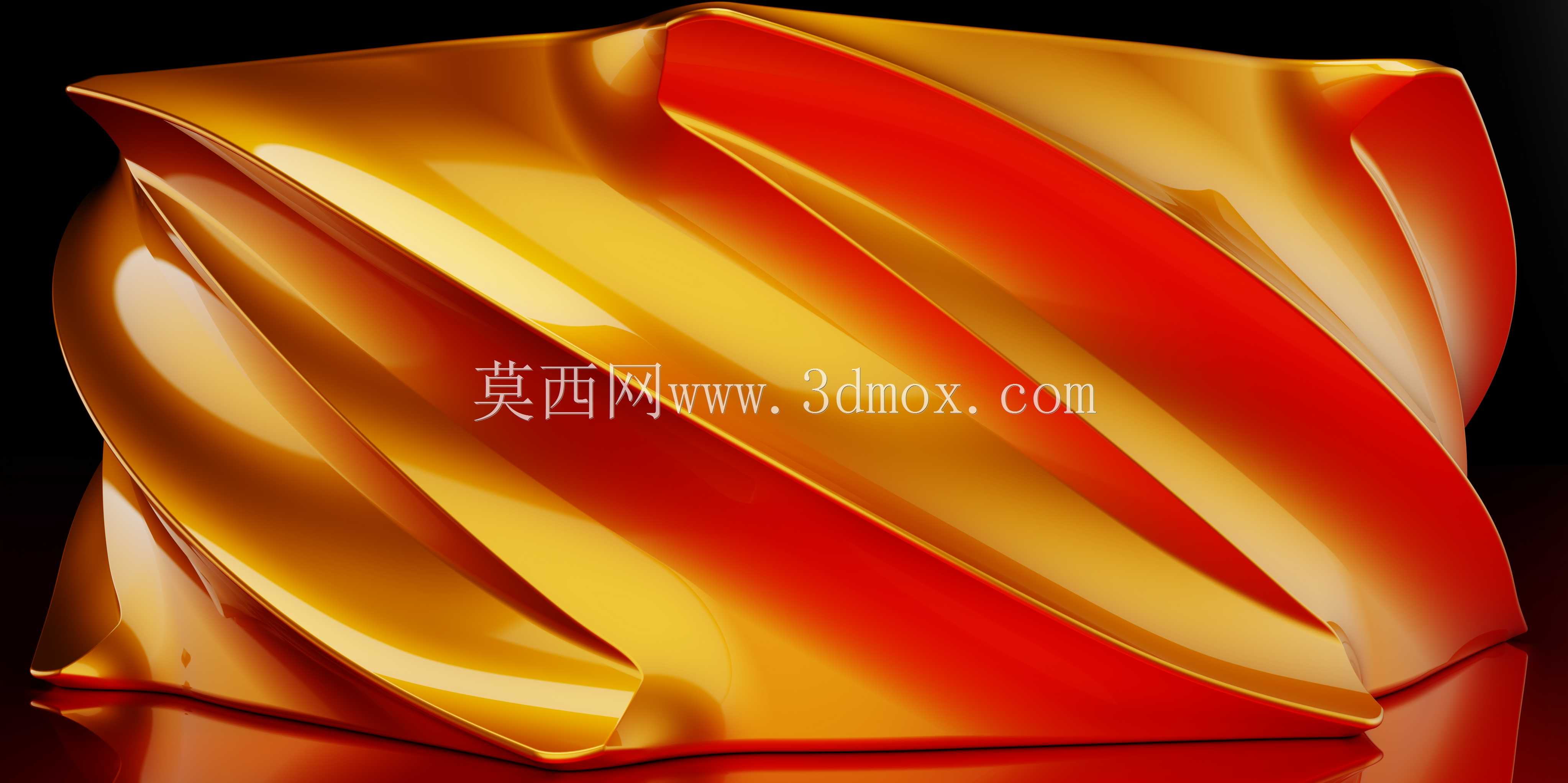

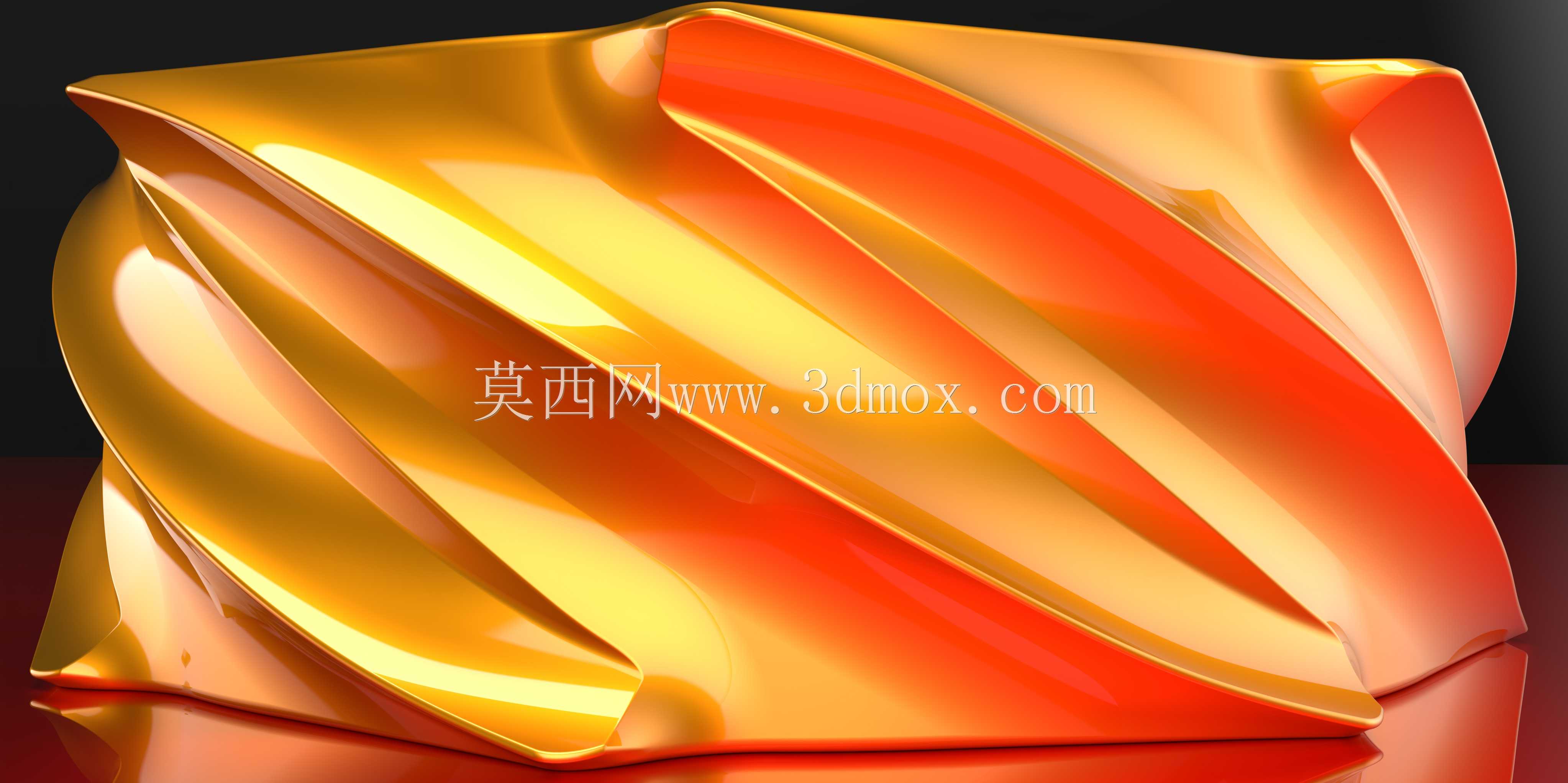

对称自相交波浪形有机环形结构设计

　　这类自相交对称波浪环形结构，最初的设计触发点来自流体扇叶曲面的迭代试错——原本在做轴流风扇叶型的曲率验证时，调整叶根扭转参数的过程中，曲面扫掠路径意外出现了自身相交的闭环，打断原有扇叶的流体导向逻辑后，反而形成了各个观察视角下形态完全一致的对称闭环结构，没有常规环形构件的正反面区分，也不存在装配定位的方向性偏差。从实际应用场景来看，这类结构跳出了传统密封环、定位环的功能局限，既可以作为高端装饰五金的构件基底，适配文创饰品、轻奢家居的金属装饰件加工，也能经过尺寸缩放后作为流体管路中的静态混合单元，依靠曲面的连续扭转导向，让流经环体的多相流体在环内不断被分割、转向、混合，无需额外动力就能提升管路混合效率，

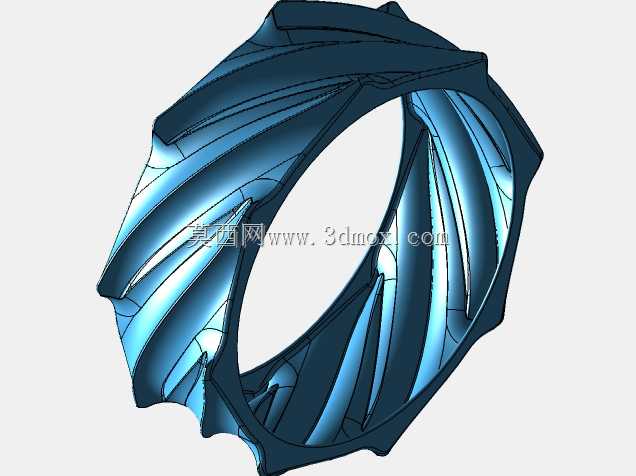

　　还可以作为特种传动场景下的异形弹性连接环，依靠曲面的连续形变能力吸收多方向的振动偏移，相比传统开口垫圈的单方向缓冲，能覆盖径向、轴向、角向的复合位移补偿需求。设计过程中没有采用常规环形的回转体建模逻辑，而是先确定了三个互成120度的对称基准面，在每个基准面上绘制曲率连续的波浪形引导线，所有引导线的端点都落在同一个虚拟球面的截面上，保证环体在任意旋转角度下的外轮廓边界尺寸一致，扫掠过程中刻意保留了曲面自相交的平滑过渡区域，没有做布尔合并后的棱角倒圆处理，让相交位置的曲面曲率和其余环面保持G2连续，避免后续加工或者受力时出现应力集中的断点。从外形尺寸与安装边界来看，这类环形结构的外轮廓可以根据使用场景做等比例缩放，当作为装饰构件使用时，

　　外轮廓直径可以控制在20mm到120mm区间，环体的截面直径保持在外轮廓直径的1/8到1/6之间，既保证曲面的波浪扭转形态有足够的展示面，也不会因为截面过薄导致铸造或者3D打印过程中出现结构缺损；如果作为管路混合单元使用，外轮廓直径需要和所适配的管路内径保持0.2mm到0.5mm的过盈量，安装时不需要额外的定位销或者粘接固定，依靠过盈配合就能卡在管路的指定位置，环体的内通径因为自相交曲面的分割，自然形成三个螺旋导向的流道，流体经过时不会出现直角转向的压损突变。结构的受力特性上，因为全曲面都是连续平滑过渡，没有传统拼接环形的焊缝或者接缝，承受径向挤压时，波浪形的曲面会将外力均匀分散到整个环体，不会出现局部应力过载的断裂点，

　　相比等截面的O型圈，在同等材料用量下，抗挤压变形能力提升40%以上，而且因为各个方向的结构对称，安装时不需要对准特定的受力方向，能大幅降低现场装配的对位难度，哪怕安装过程中出现环体周向旋转，也不会影响最终的使用性能。做曲面验证的时候，特意做了不同扭转角度的对比测试，当波浪引导线的扭转角度控制在180度时，自相交的位置刚好形成三个均匀分布的交汇点，环体的各个观察面形态完全一致，如果扭转角度过大，会导致局部曲面曲率过陡，加工时刀具或者打印喷头无法连续走刀，扭转角度过小则无法形成自相交的闭环，退化成普通的波浪形垫圈，失去多方向对称的特性。表面处理适配性上，连续平滑的曲面没有死角，不管是做金属抛光、阳极氧化还是塑料件的表面喷涂，都不会出现积液或者打磨不到位的位置，相比有镂空或者棱角的环形构件，表面处理的良率能提升25%左右，后续如果需要在环体表面做激光打标或者纹理蚀刻，任意一个曲面位置都可以作为加工基准面，不需要制作专用的定位工装。
