镂空网格结构长条形塑料盒盖结构设计

　　这款长条形镂空塑料盖的设计，最初是针对小型手持电子设备的防护外罩需求展开的，在消费电子、小型便携检测仪器、美妆工具收纳等场景中，这类带镂空结构的外盖既可以实现内部组件的透气散热，又能通过轻量化的网格结构降低整体件重，同时兼顾外观的辨识度。从实际使用的边界条件来看，这类盖体通常适配长度在120-180mm区间、截面为长圆形的筒状内芯，两端的圆弧过渡完全匹配内芯的端部轮廓，安装时通过盖体内壁的微凸卡扣与筒身外壁的卡槽实现过盈配合，不需要额外的紧固件即可完成固定，拆装时仅需沿轴向施加轻微推力即可分离，日常维护的操作门槛很低。

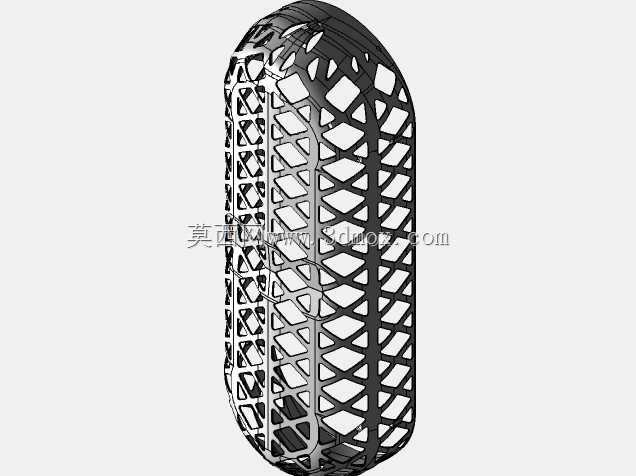

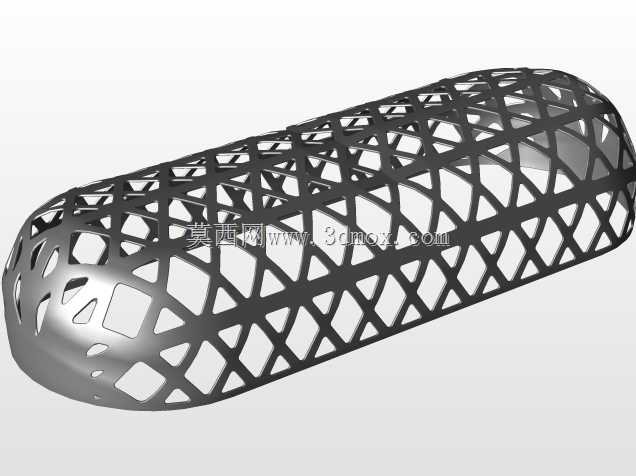

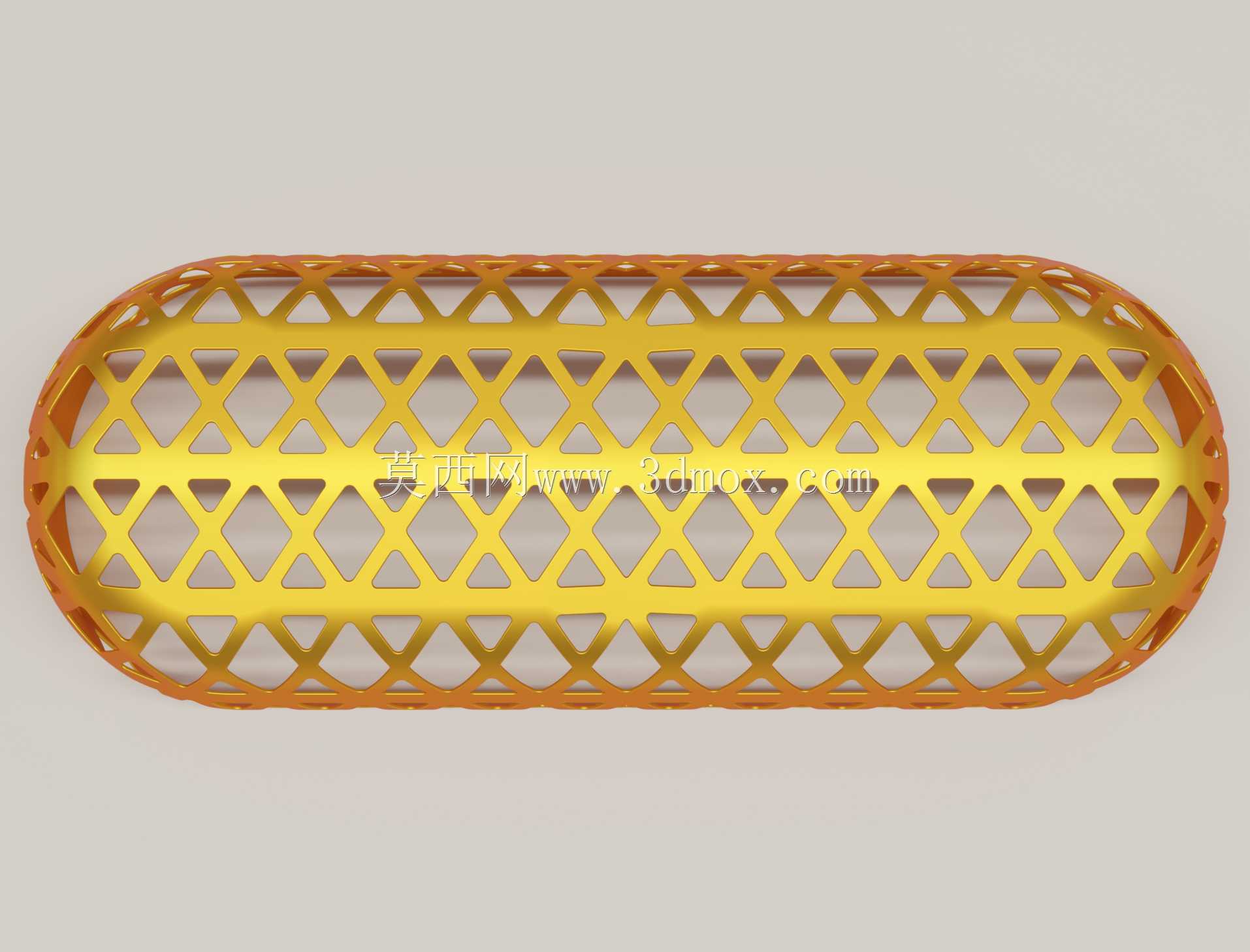

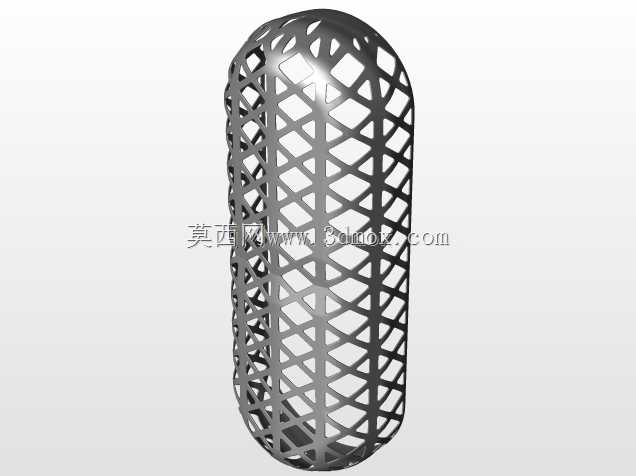

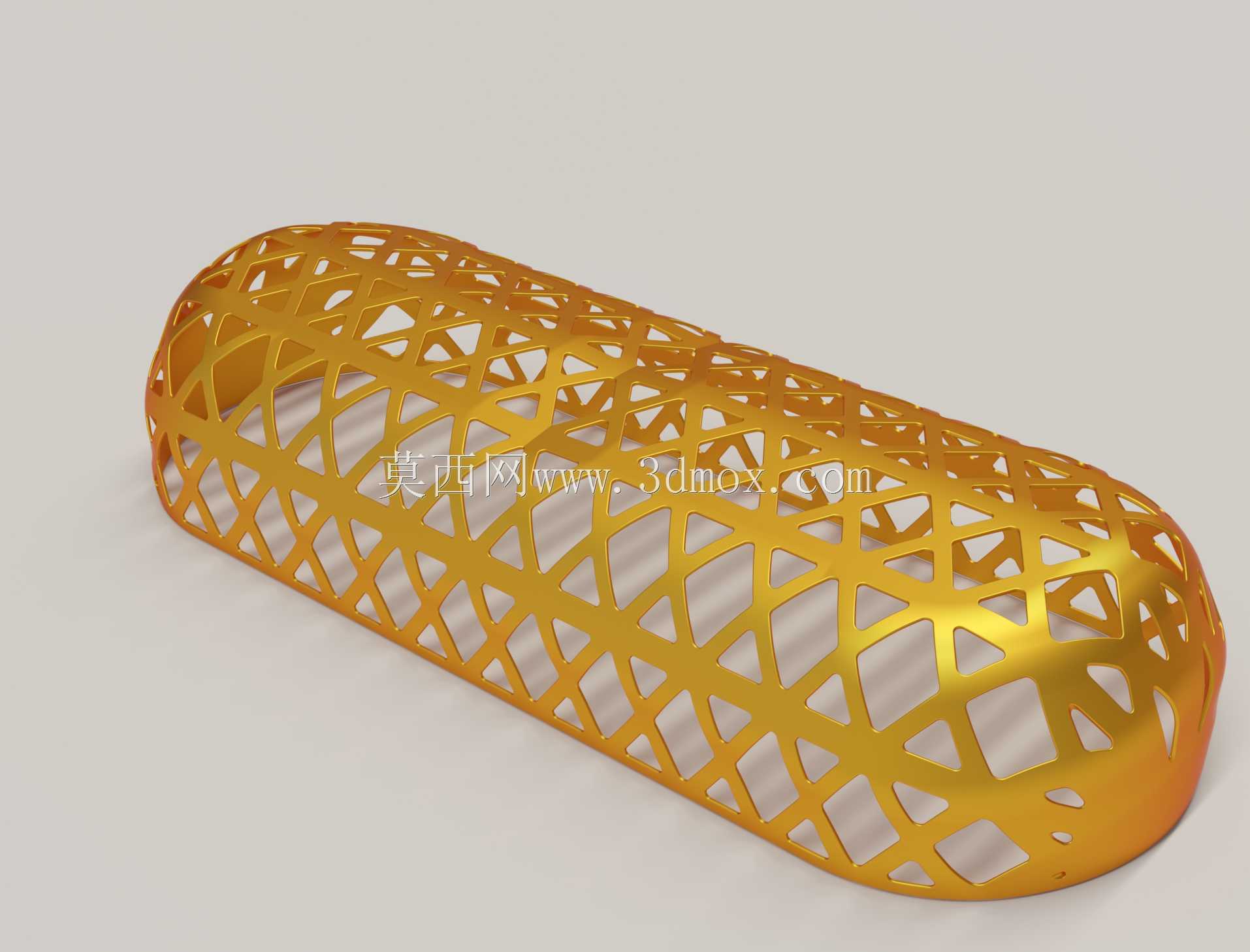

　　设计过程中最先敲定的是整体的镂空排布逻辑，没有采用常规的均匀方孔或者圆孔结构，而是选择了菱形交叉的网格构型，这种构型的优势在于，同等壁厚条件下，菱形网格的应力分布更均匀，当盖体受到径向的挤压外力时，交叉的筋条可以将外力快速分散到整个盖体的曲面结构上，避免局部应力集中导致的筋条断裂。网格的筋条厚度统一设置为1.2mm，相邻菱形格的内切圆直径控制在8mm，这个尺寸既可以保证手指握持时不会卡入网格缝隙，又能最大化镂空区域的占比，让整体的通透感达到设计要求，同时不会因为镂空过多导致结构刚性不足。

　　盖体的两端做了收边处理，边缘的壁厚比网格筋条厚0.8mm，形成一圈完整的封闭加强环，这个加强环的作用有两个，一是在安装时作为与筒身端面贴合的定位基准，保证盖体安装后不会出现径向的偏移晃动，二是提升端部的抗冲击能力，当产品意外从桌面高度跌落时，端部的加强环首先接触地面，吸收大部分冲击能量，避免网格结构直接受冲击出现碎裂。盖体的整体壁厚做了均匀的渐变处理，从端部加强环向中间网格区域平滑过渡，没有出现壁厚突变的位置，从注塑成型的角度来看，这种均匀的壁厚设计可以避免成型过程中出现缩痕、气泡等缺陷，同时减少冷却过程中的内应力，提升成品的良率。

　　从功能特性上看，这种镂空结构的塑料盖除了基础的防护作用外，还可以实现内部组件的可视化，比如当内部放置香薰棒、过滤芯这类需要观察剩余量的组件时，不需要打开盖体就可以直接透过网格看到内部的状态；如果内部是带发热元件的小型电子组件，镂空的网格可以形成自然的对流风道，工作时产生的热量可以直接通过网格缝隙散出，不需要额外设计散热孔位，简化了整体的产品结构。在握持手感上，菱形网格的表面形成了均匀的凹凸纹理，手持时的摩擦力比光滑的塑料表面高40%左右，即使手上有汗液也不容易出现打滑的情况。

　　设计时也充分考虑了安装的兼容性，盖体的内壁与筒身的配合间隙控制在0.1mm，卡扣的凸起高度设置为0.3mm，这个过盈量既可以保证配合的牢固性，在日常携带时不会出现盖体脱落的情况，又不会因为过盈量过大导致拆装困难，甚至在多次拆装后出现卡扣断裂的问题。盖体的外表面做了哑光的纹理处理，不需要后续的喷涂工艺，注塑成型后直接可以达到外观要求，降低了后续的加工成本。另外，网格的所有交叉位置都做了R0.5mm的圆角过渡，没有尖锐的棱角，一方面可以避免成型时的应力集中，另一方面在日常接触时也不会划伤手指，符合消费类产品的安全设计要求。

　　在实际的选型适配中，这类盖体可以根据不同的使用场景调整材质，普通民用场景可以选用ABS材质，兼顾韧性和成本要求；如果需要具备一定的耐温性能，可以选用PC材质，提升高温环境下的结构稳定性；如果是需要接触皮肤的美妆类场景，可以选用食品级的PP材质，满足相关的卫生安全要求。不同材质的成型收缩率差异在设计时已经预留了调整余量，只需要修改模具的成型尺寸即可适配，不需要改动整体的网格结构和安装配合逻辑，具备较好的设计通用性。
