带圆角方形截面螺旋晶格空心柱结构

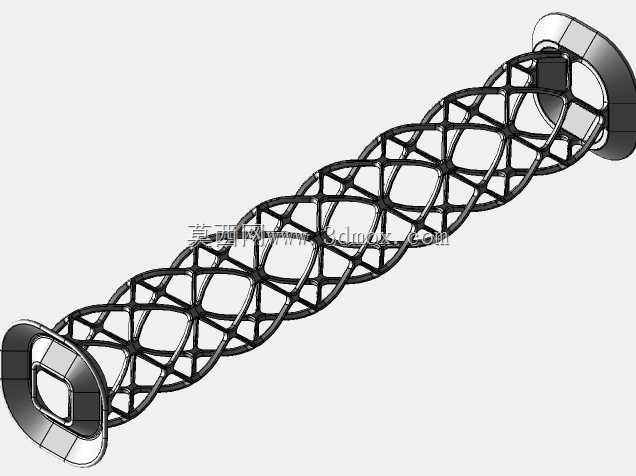

　　该结构件属于中空支撑类构件，在商用空间装饰、展陈设施搭建、轻量化景观构筑物领域有明确应用场景，可作为独立装饰立柱、展架支撑主体、透光隔断构件使用，兼顾结构承载与透光装饰双重属性。从功能特性来看，构件整体为等截面空心柱体，截面采用带圆角的方形轮廓，相较于直角方柱，圆角过渡能够有效降低应力集中系数，在承受侧向风压、顶部竖向载荷时，边角位置不会出现应力突变导致的结构失效，同时圆角轮廓能够避免尖锐边角带来的磕碰风险，适配公共区域的使用安全要求。柱壁采用螺旋菱形晶格框架作为承载主体，螺旋走向的菱形格构沿着柱体轴向连续排布，这种格构形式相较于直向正交格构，能够将轴向载荷沿着螺旋筋条均匀分散到整个柱壁，提升柱体的抗扭性能与侧向抗弯刚度，

　　同时大幅降低构件整体自重，实现轻量化设计目标。每个菱形晶格的孔眼位置都镶嵌有弯曲成型的玻璃板，玻璃板的曲率与菱形格构的边界完全贴合，镶嵌后与框架形成整体受力结构，玻璃板既可以实现光线的透射与漫反射，营造出通透的视觉效果，也能够对内部晶格框架形成防护，避免杂物进入柱体内部，同时弯曲玻璃板自身的弧面结构也具备一定的结构刚度，可辅助承担部分面外载荷。从设计思路层面，该构件首先确定方形带圆角的外轮廓截面，根据使用场景的承载需求确定截面外轮廓尺寸与壁厚范围，框架筋条的截面尺寸根据整体载荷计算结果选定，螺旋晶格的导程根据菱形格构的视觉比例与受力均匀性确定，保证每个菱形单元的边长与夹角处于合理区间，避免出现过小夹角导致的加工难度提升，

　　也避免过大格构导致的玻璃板尺寸过大、安装稳定性不足的问题。玻璃板的弯曲曲率根据菱形格构的空间边界拟合，保证玻璃边缘与框架的贴合间隙控制在密封允许范围内，镶嵌结构采用嵌入式压条固定，无需额外打胶即可实现玻璃的稳固安装，同时方便后期玻璃损坏后的更换维护。在安装边界方面，该柱体上下两端设置有与截面轮廓匹配的金属端盖，端盖预留螺栓安装孔，可与底部基础、顶部承载结构通过螺栓实现刚性连接，端盖与柱体框架采用焊接或螺栓紧固的方式连接，保证载荷传递路径顺畅；柱体的外轮廓尺寸可根据实际安装空间调整，常规应用场景下截面边长控制在300mm至800mm区间，柱体高度可根据空间层高在2m至6m范围内调整，安装时需保证底部基础的水平度偏差不超过1/1000，

　　避免柱体安装后出现倾斜导致的附加弯矩。在结构受力校核中，需重点验算螺旋筋条的长细比，避免筋条在受压时出现失稳，同时验算玻璃板在风载荷、侧向冲击载荷下的强度，保证玻璃的弯曲应力处于允许范围内；框架材质可根据使用环境选择碳钢喷涂、不锈钢或者铝合金材质，户外使用时需做好框架表面的防腐处理，玻璃板可根据透光需求选择清玻、磨砂玻璃或者彩色夹胶玻璃，夹胶玻璃能够进一步提升使用安全性，即使玻璃破碎也不会出现碎屑掉落的问题。该结构的格构设计同时兼顾了力学性能与视觉效果，螺旋走向的晶格在光线照射下会形成连续的韵律感，搭配镶嵌的透光玻璃，能够在公共空间中形成独特的视觉焦点，同时中空的内部空间还可预留走线通道，方便在柱体内部布置照明线路，实现内置发光的装饰效果，进一步拓展构件的功能属性。
