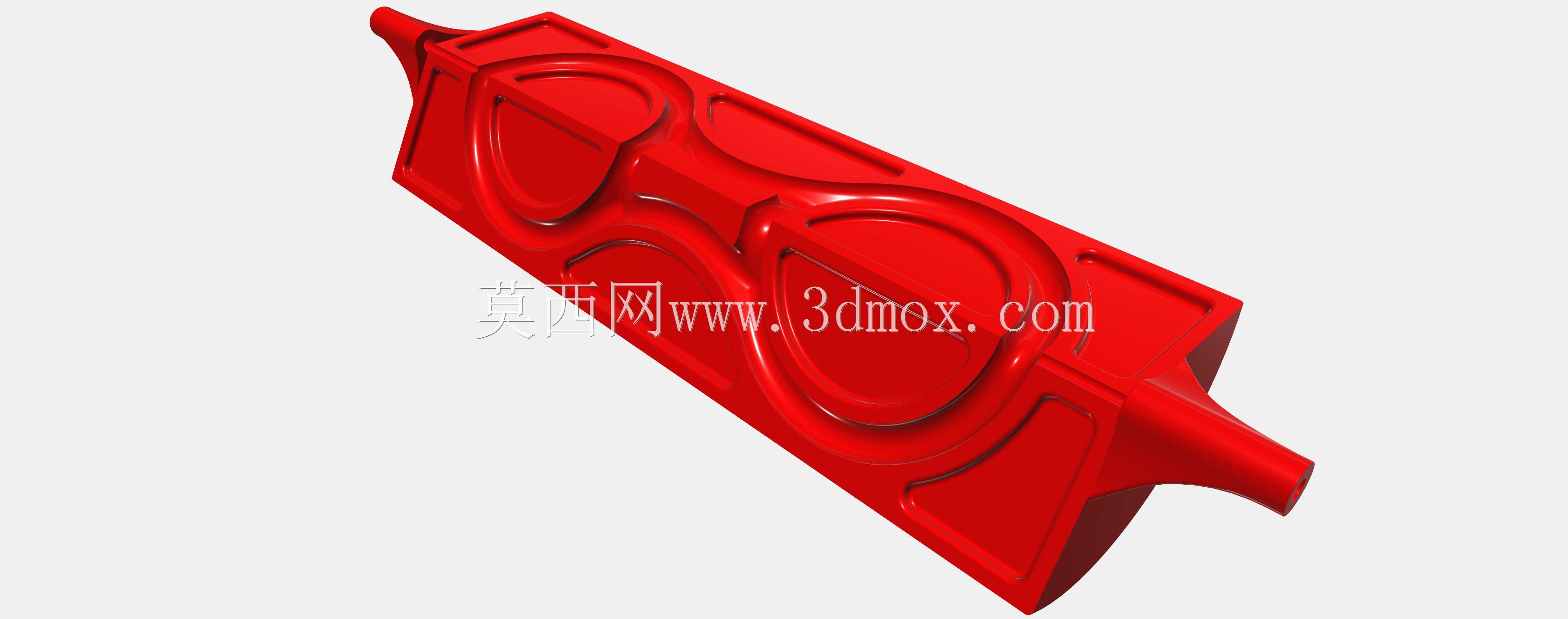

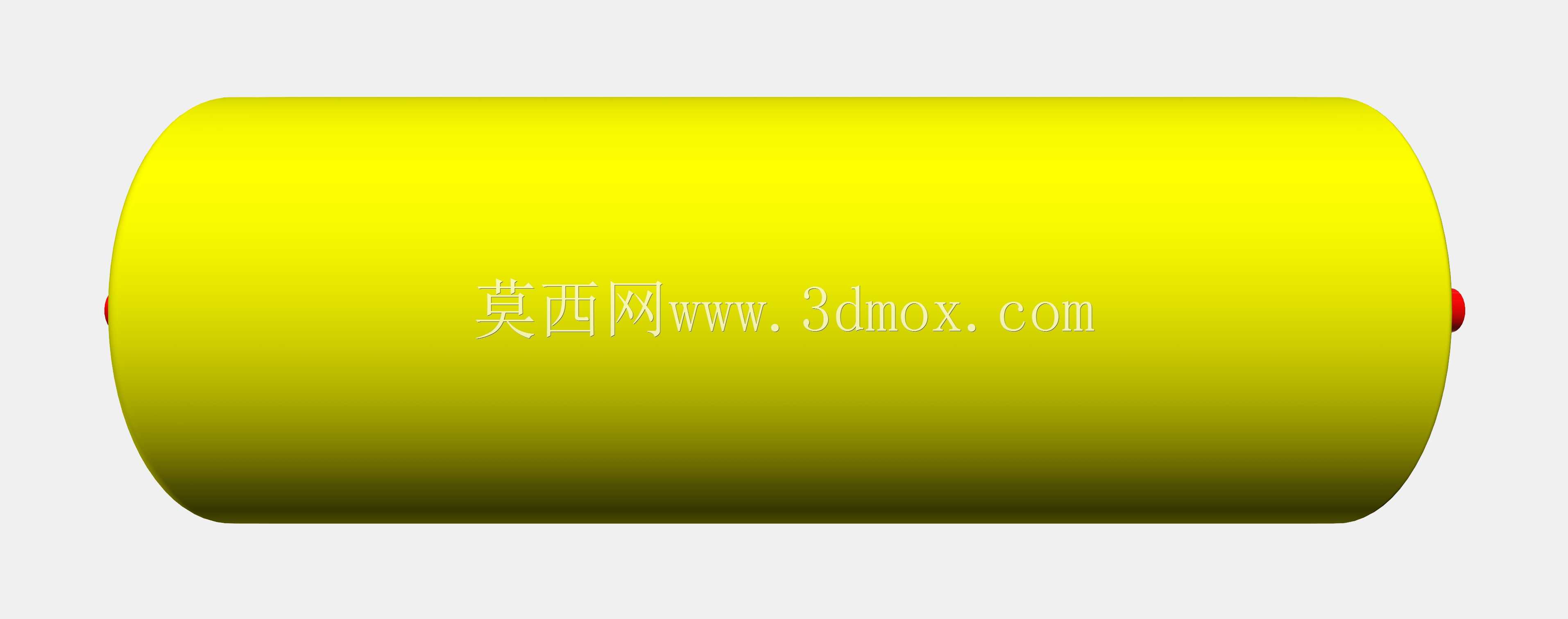

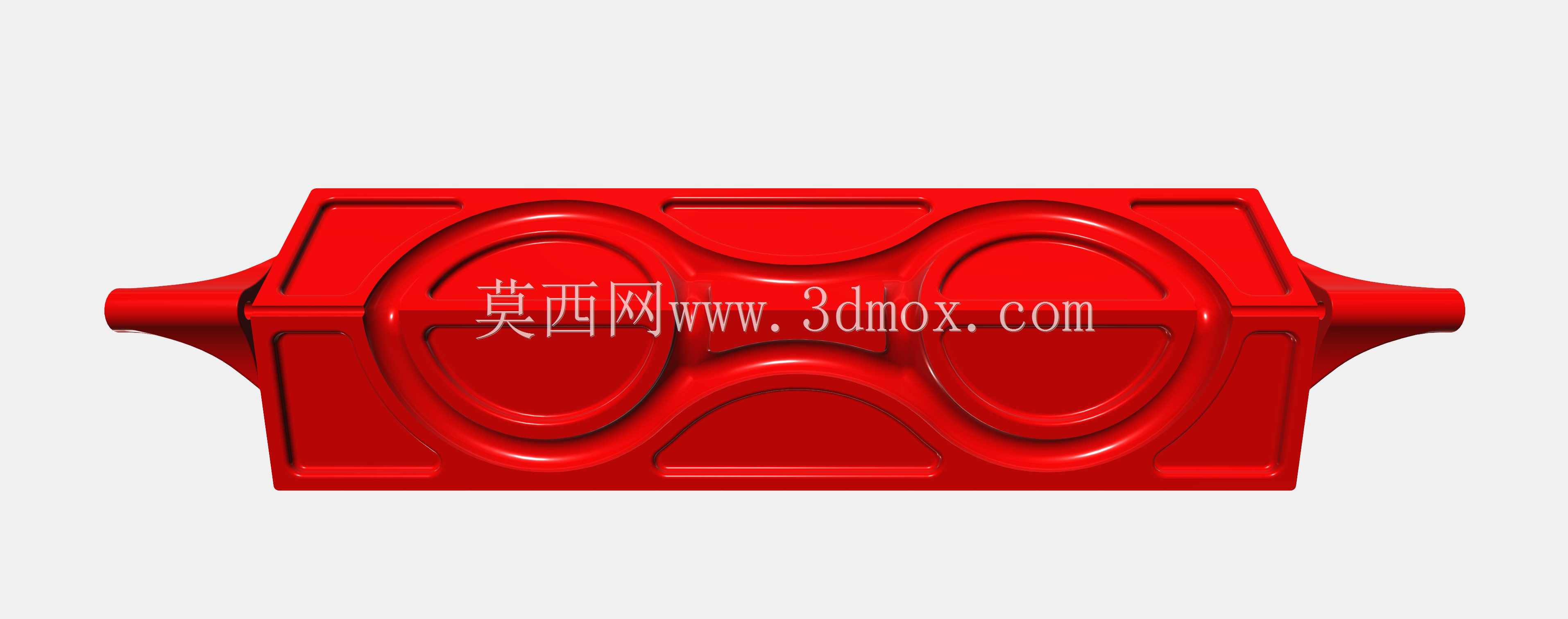

对称式塑料玩具注塑成型模具结构

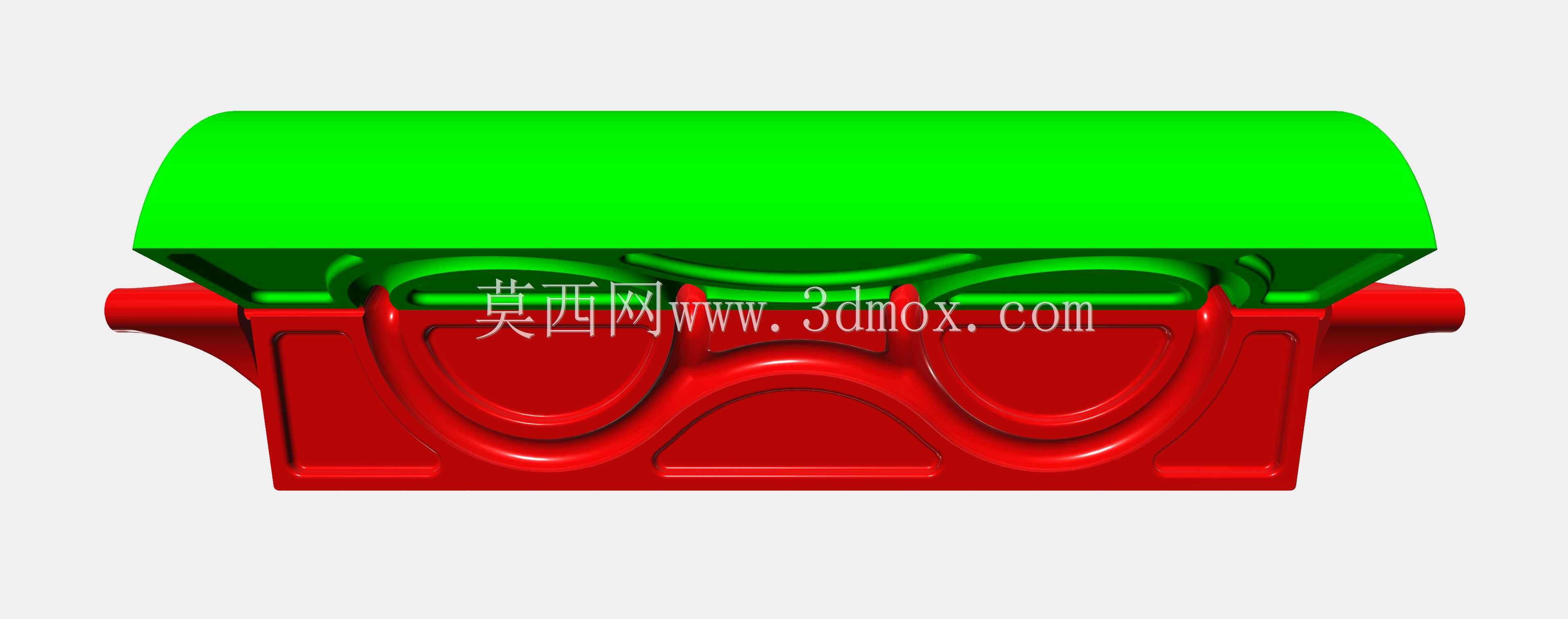

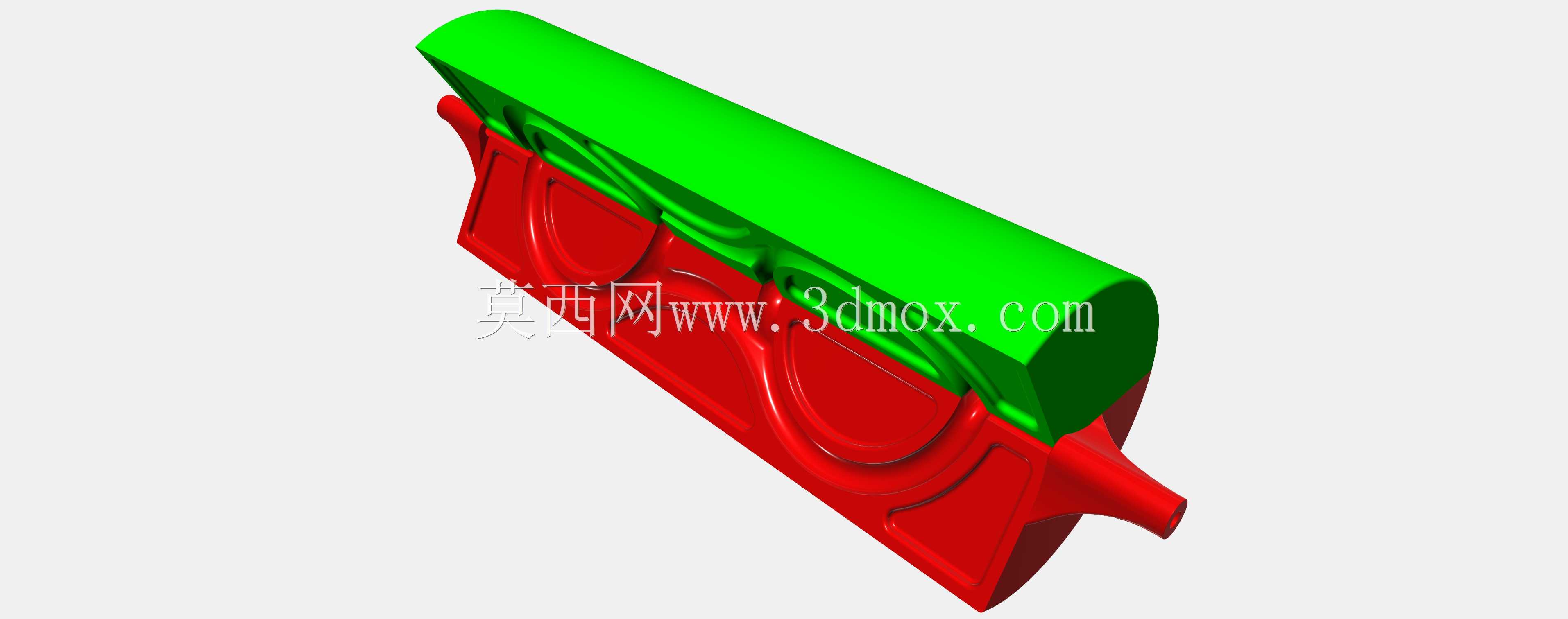

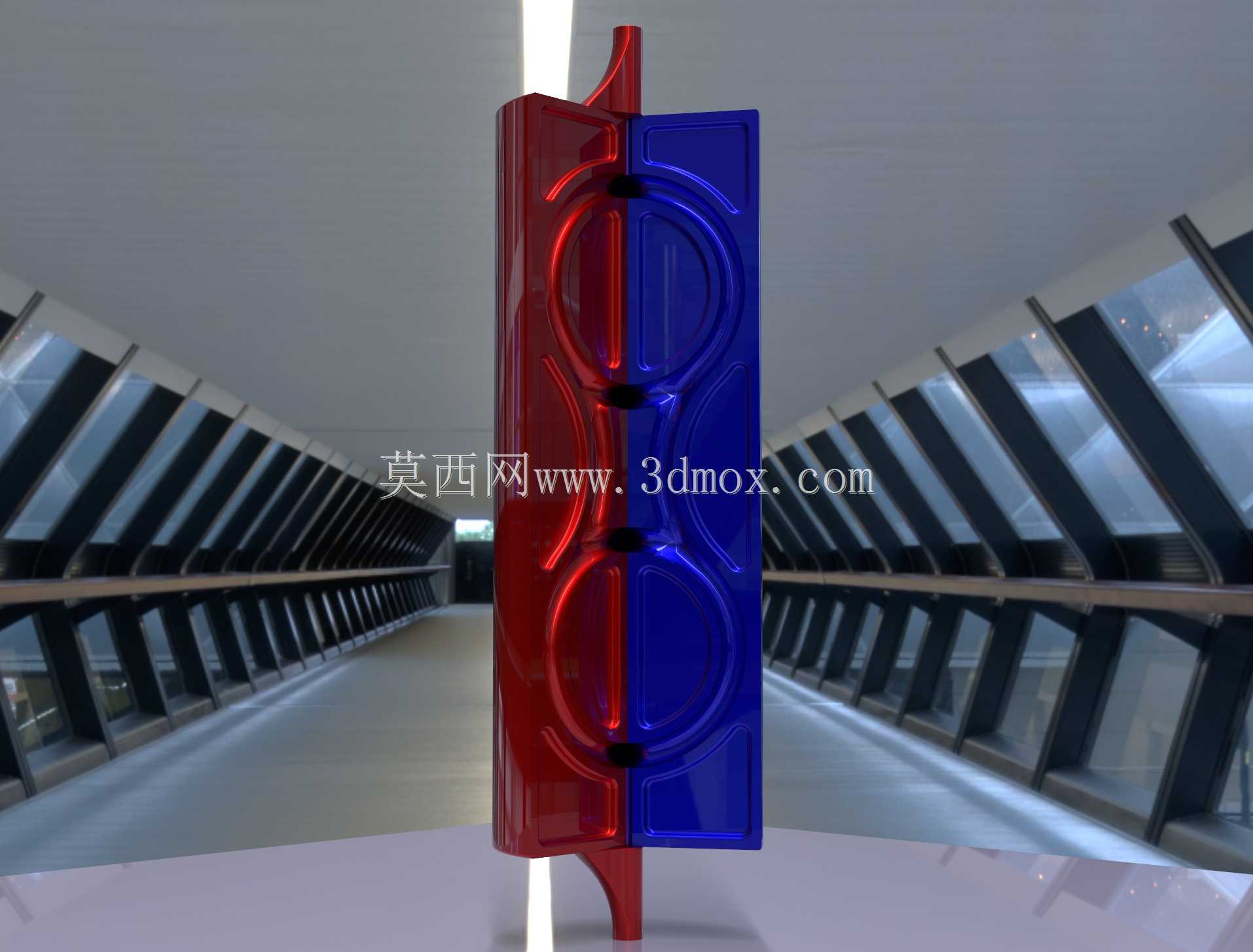

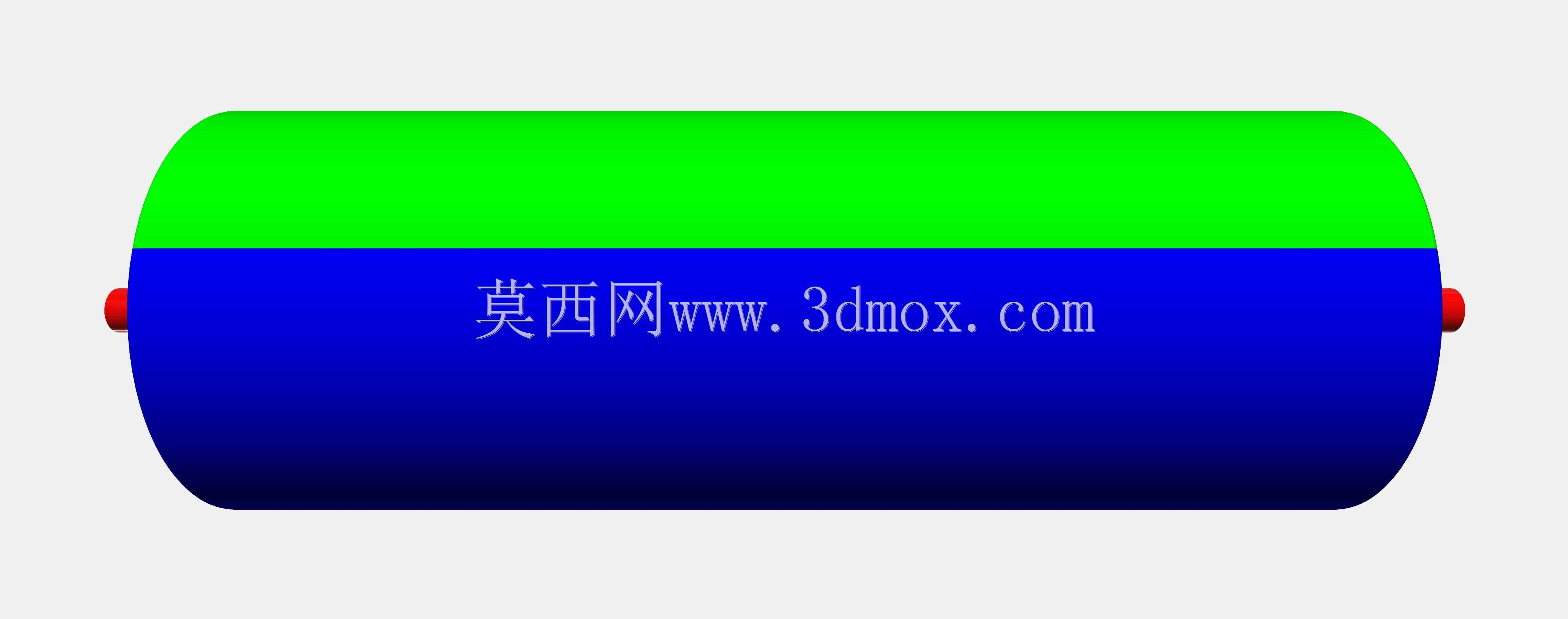

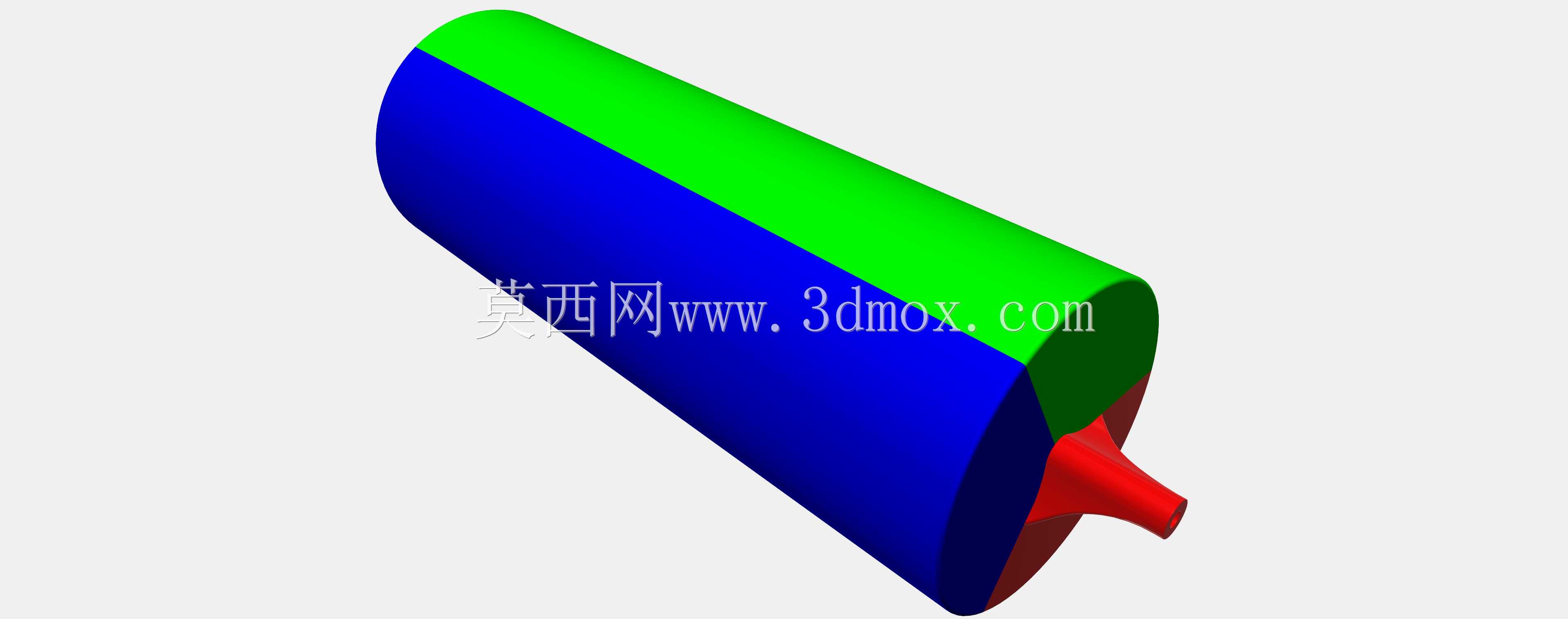

　　这套模具面向小型塑料玩具的量产注塑工序设计，核心适配日常消费类塑胶玩具的批量生产场景，在玩具制造车间的卧式注塑机上完成配套安装使用，可实现单模次对称型塑胶玩具件的成型作业，匹配常规通用注塑设备的装模尺寸边界，无需对设备拉杆间距、模板开模行程做特殊改造即可适配。从成型功能来看，模具采用一模一腔的对称分型结构，分型面沿玩具件的中心对称面设置，开合模过程中可实现塑件与浇注凝料的自动脱落，无需额外人工辅助取件的冗余工序，能匹配连续化注塑生产的节拍要求。浇注系统采用侧浇口进料结构，浇口位置设置在塑件非外观面的边缘区域，成型后浇口残留痕迹小，无需大量后处理修边工序即可满足玩具产品的外观质量要求，减少后续人工打磨的工作量。冷却回路沿型腔、

　　型芯的成型面均匀排布，回路走向贴合塑件的壁厚变化区域，针对玩具件上的圆弧过渡、薄壁连接位置做了冷却水路的间距优化，保证成型过程中模温均匀分布，避免塑件出现翘曲、缩痕、色差等成型缺陷，将成型周期控制在合理区间内，提升单班次的生产产出效率。设计过程中优先考虑了模具的加工工艺性，型腔与型芯的成型面采用整体式镶拼结构，镶块材料选用预硬塑胶模具钢，成型区域做镜面抛光处理，既保证塑胶熔体充模时的流动性，也能降低脱模过程中塑件与模腔表面的摩擦阻力，减少脱模拉伤的概率。脱模结构采用顶杆顶出方式，顶杆排布位置对应塑件的加强筋、壁厚较厚的区域，避开外观面与薄壁易变形位置，顶出过程中受力均匀，不会造成塑件顶白、变形等问题。

　　导向定位结构采用导柱导套配合精密定位，分型面处额外设置了锥面定位结构，抵消注塑过程中产生的侧向胀模力，保证合模精度，避免长期生产后出现分型面错位、飞边过大的问题。模具的整体外形尺寸适配120吨到160吨锁模力的通用卧式注塑机，安装孔位符合标准注塑机的模板螺孔排布规格，吊装、装模、调模过程可直接沿用车间常规作业流程，无需定制特殊的安装工装。排气结构开设在分型面的熔体填充末端位置，排气槽深度控制在塑胶熔体不溢边的合理范围内，可快速排出型腔内的空气，避免塑件出现烧焦、充模不满等缺陷。针对玩具产品的安全要求，模具成型面做了圆角过渡处理，没有尖锐的棱角结构，成型后的塑件边缘光滑，不会出现划伤使用者的毛刺，符合玩具产品的安全规范。

　　这套结构在设计时也兼顾了模具的维护便利性，易磨损的顶杆、导套等零件采用标准件，损坏后可直接快速更换，无需对模架做二次加工，减少设备停机维护的时间。在实际生产场景中，这套模具可适配PP、ABS等常用玩具塑胶原料的成型工艺参数范围，通过调整注塑温度、保压压力、冷却时间即可适配不同原料的成型要求，无需对模具结构做改动，可覆盖多款同结构类型对称塑胶玩具件的生产需求，降低车间的模具投入成本。
