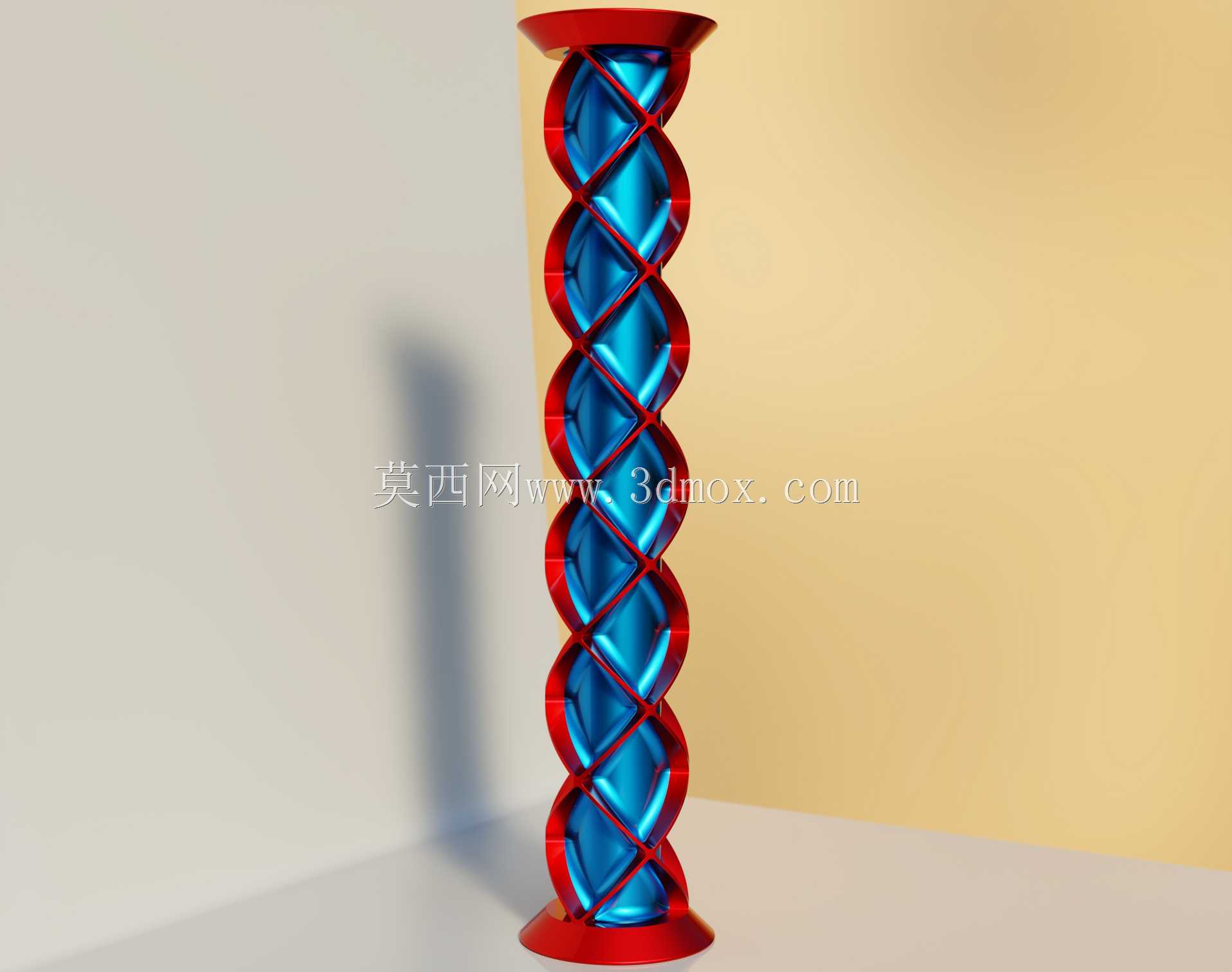

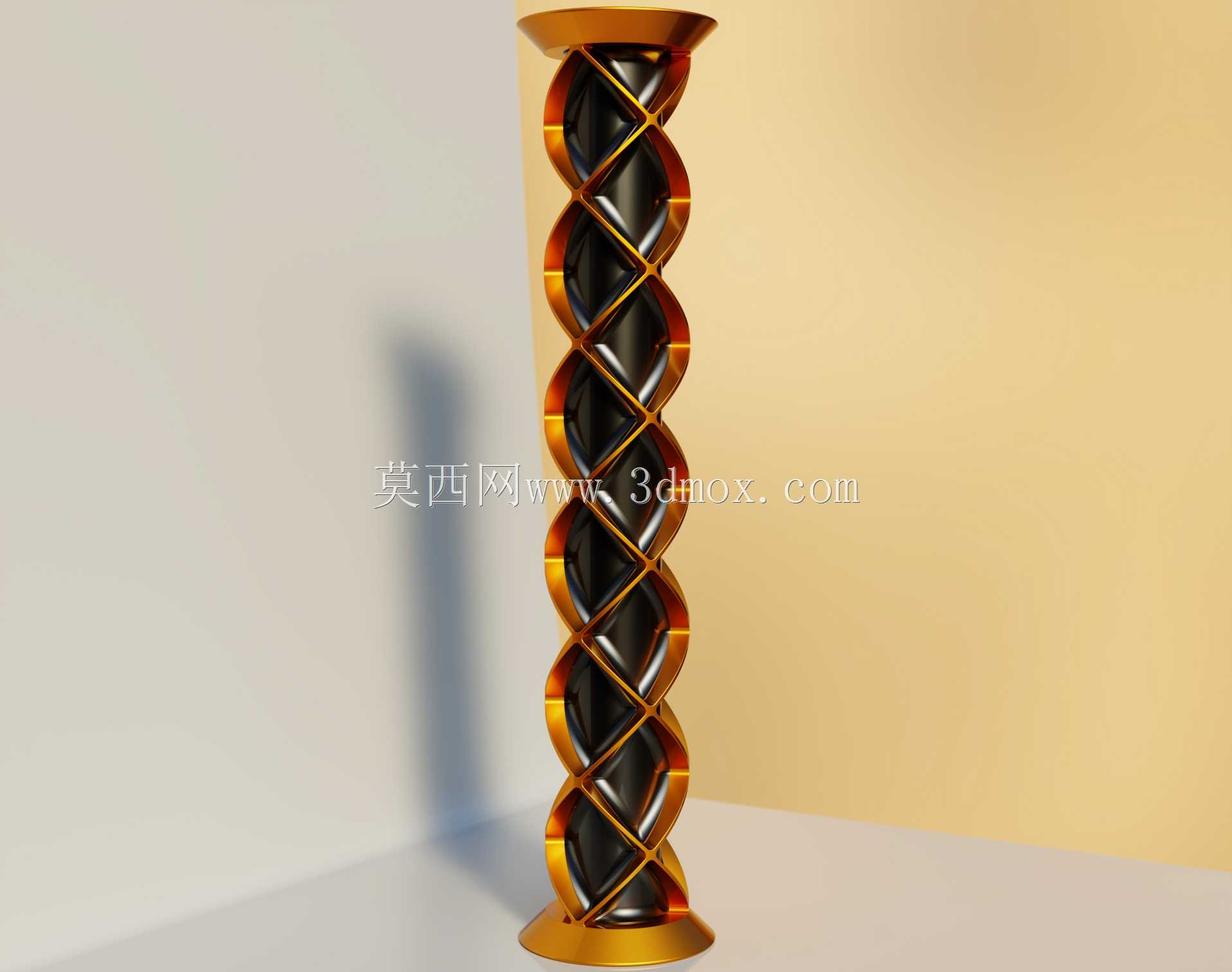

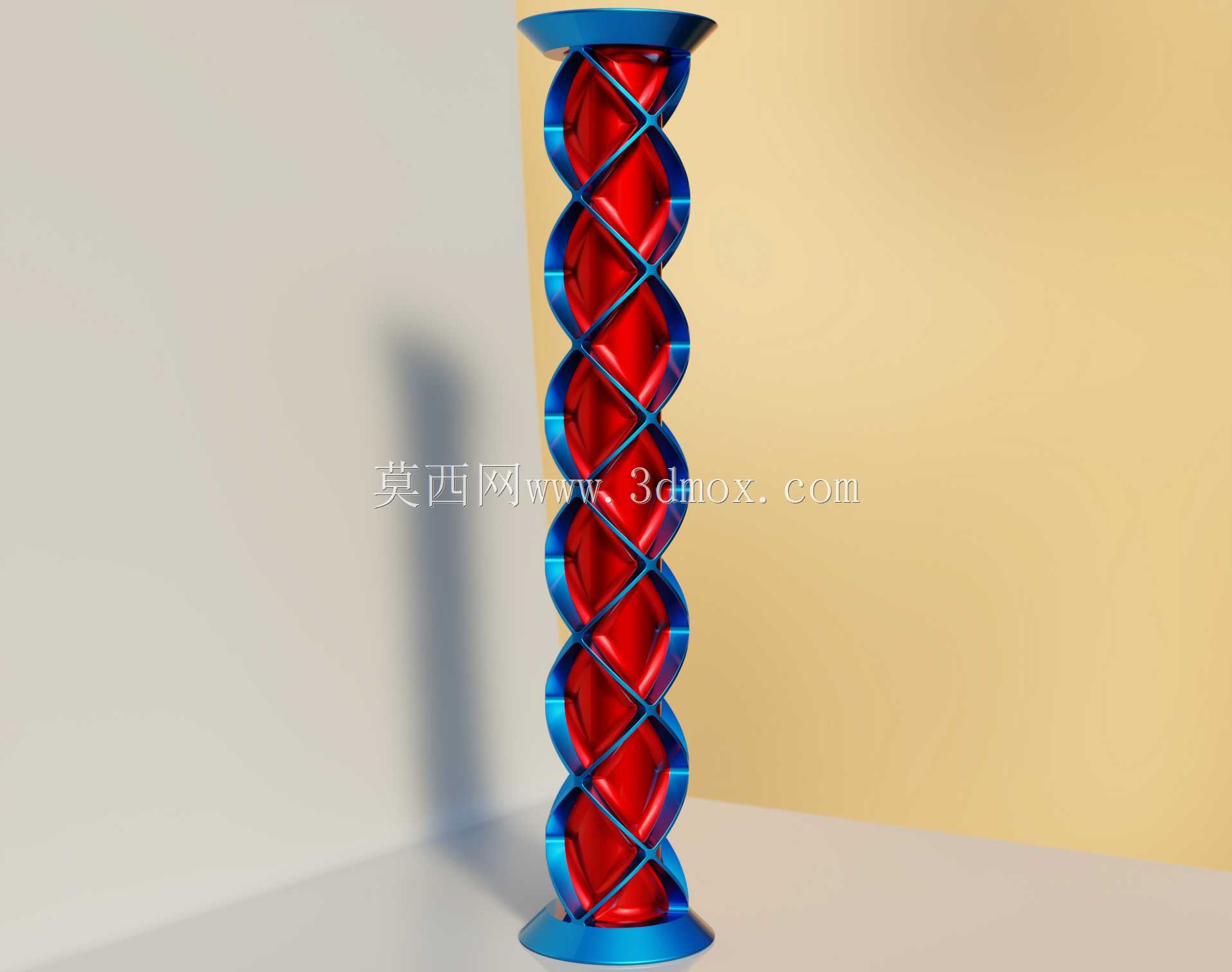

带螺旋菱形晶格的空心玻璃嵌件圆柱柱体

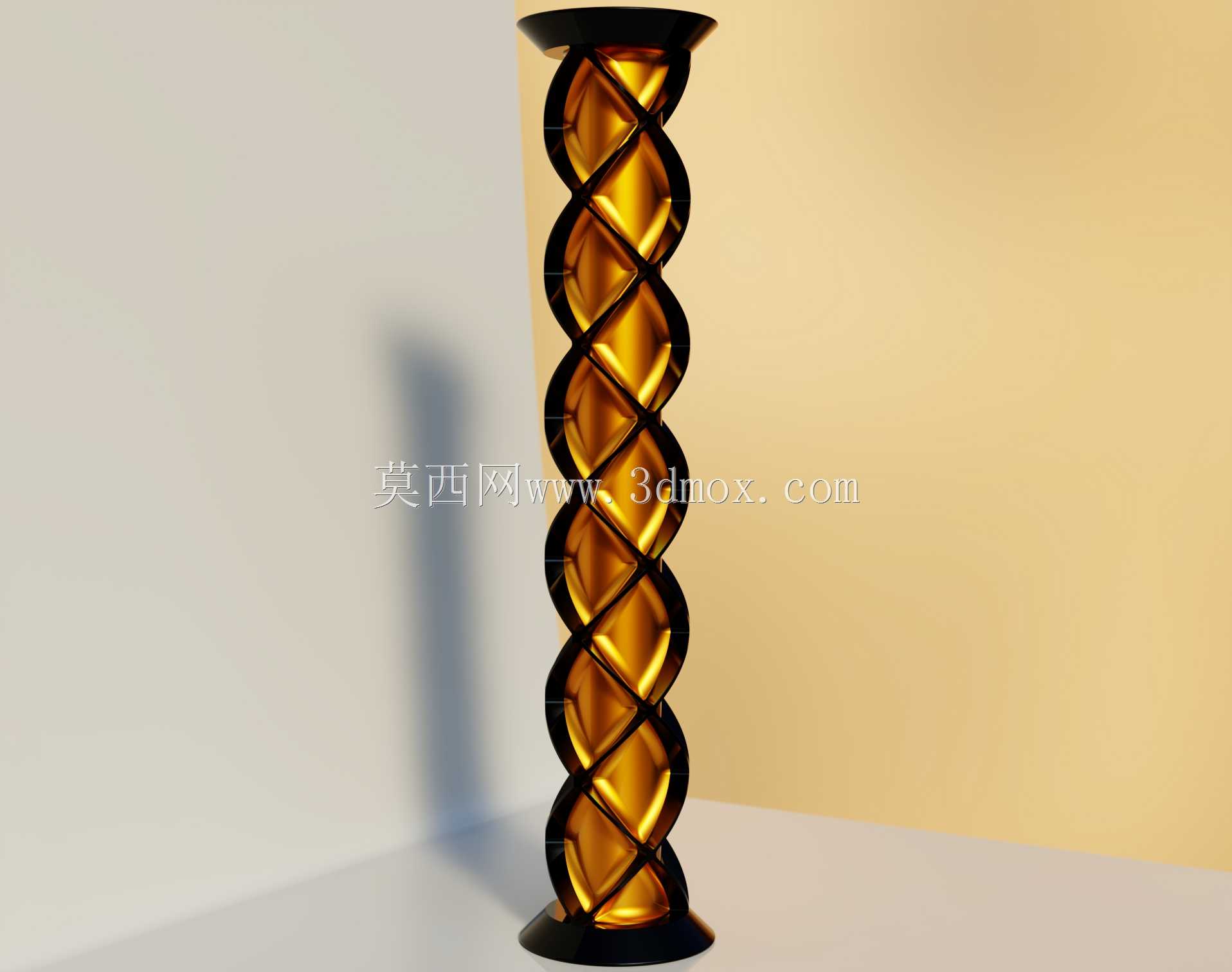

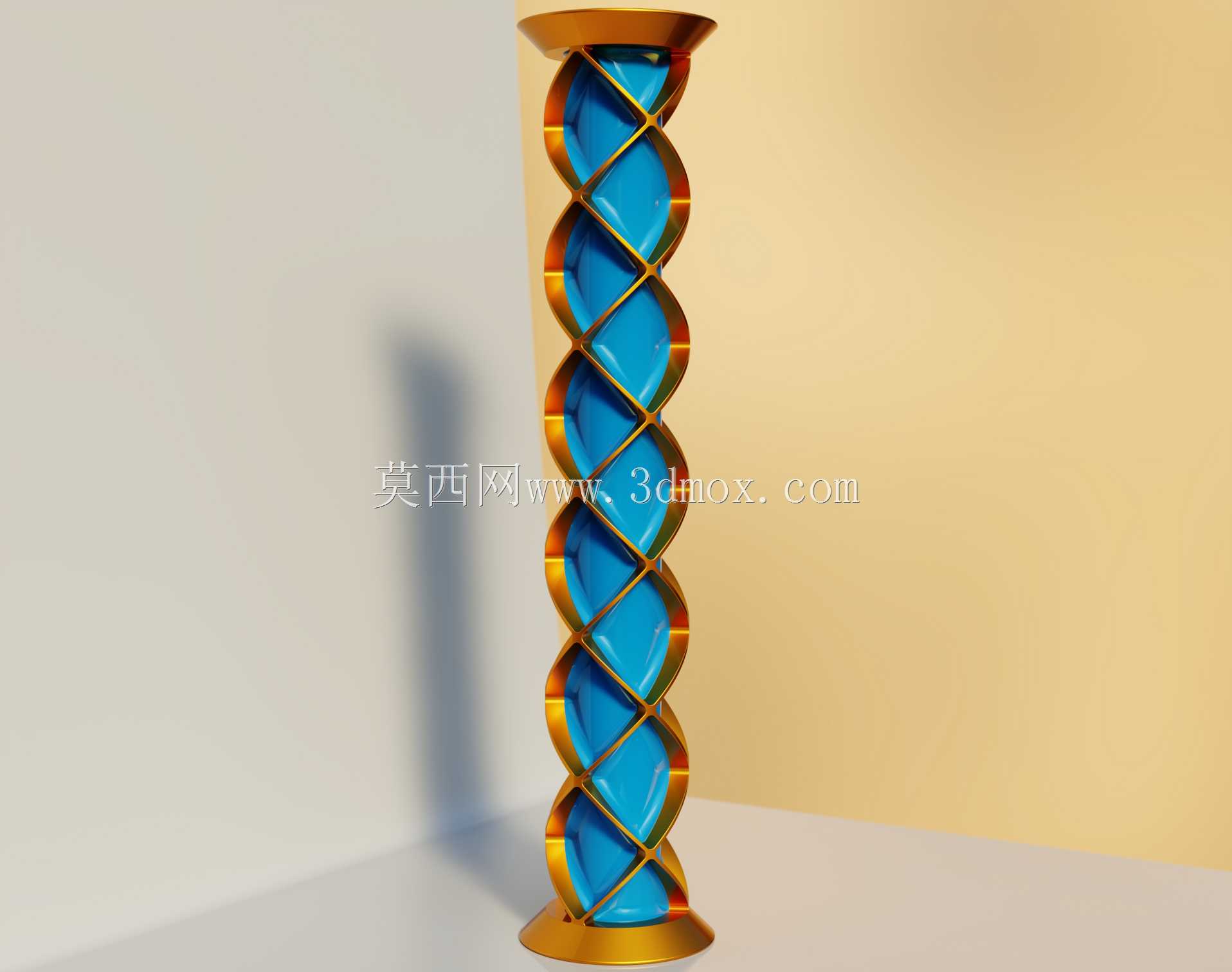

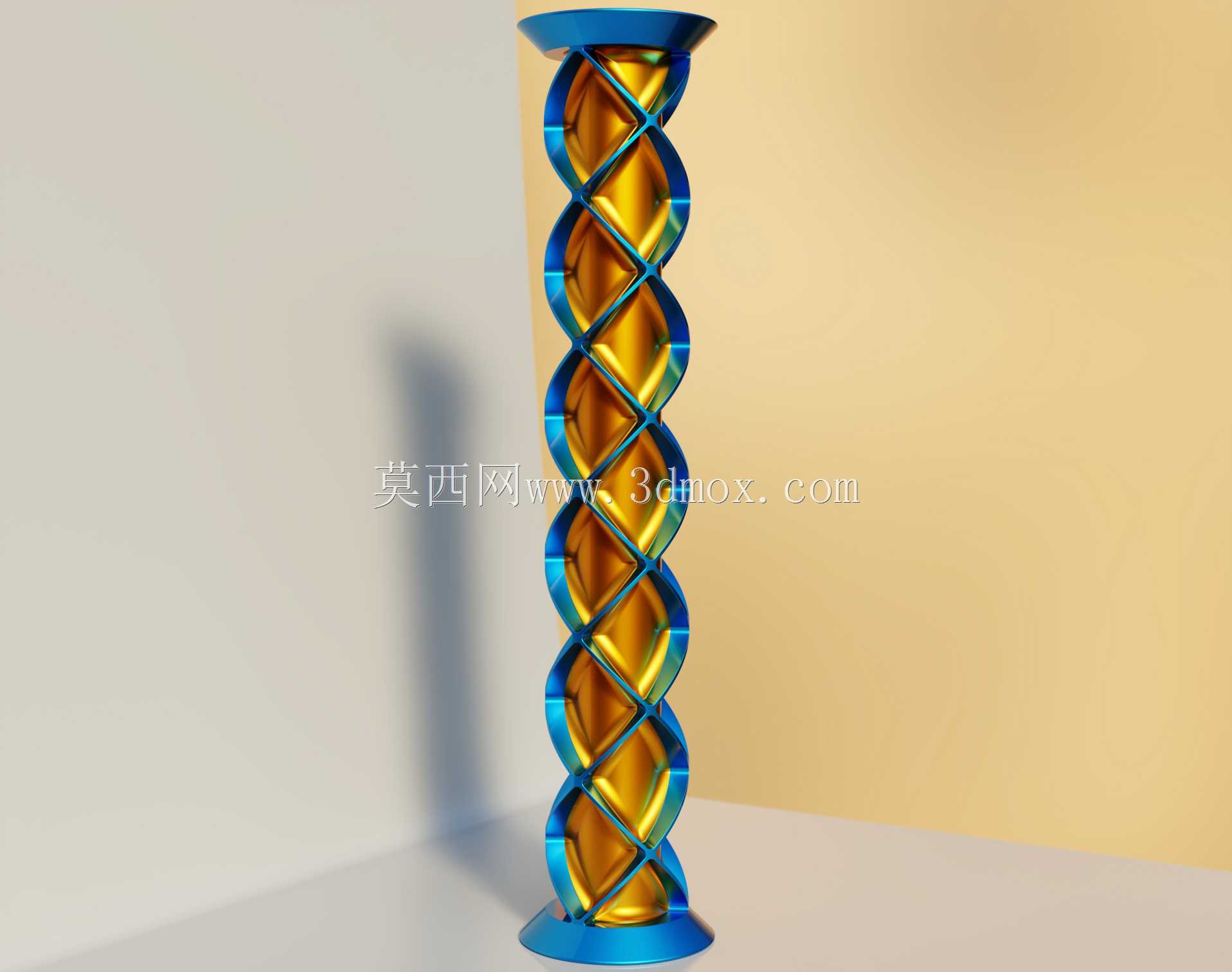

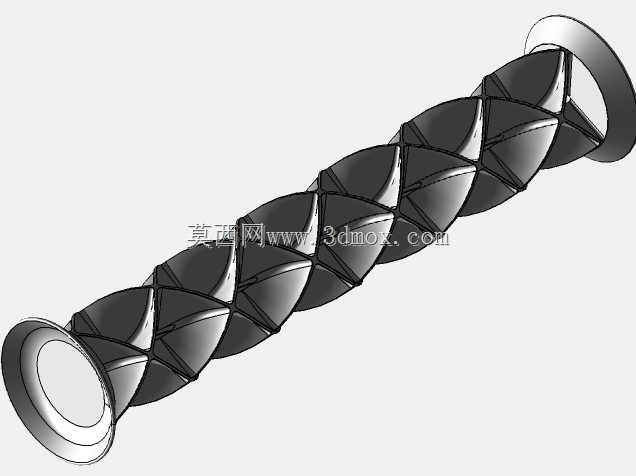

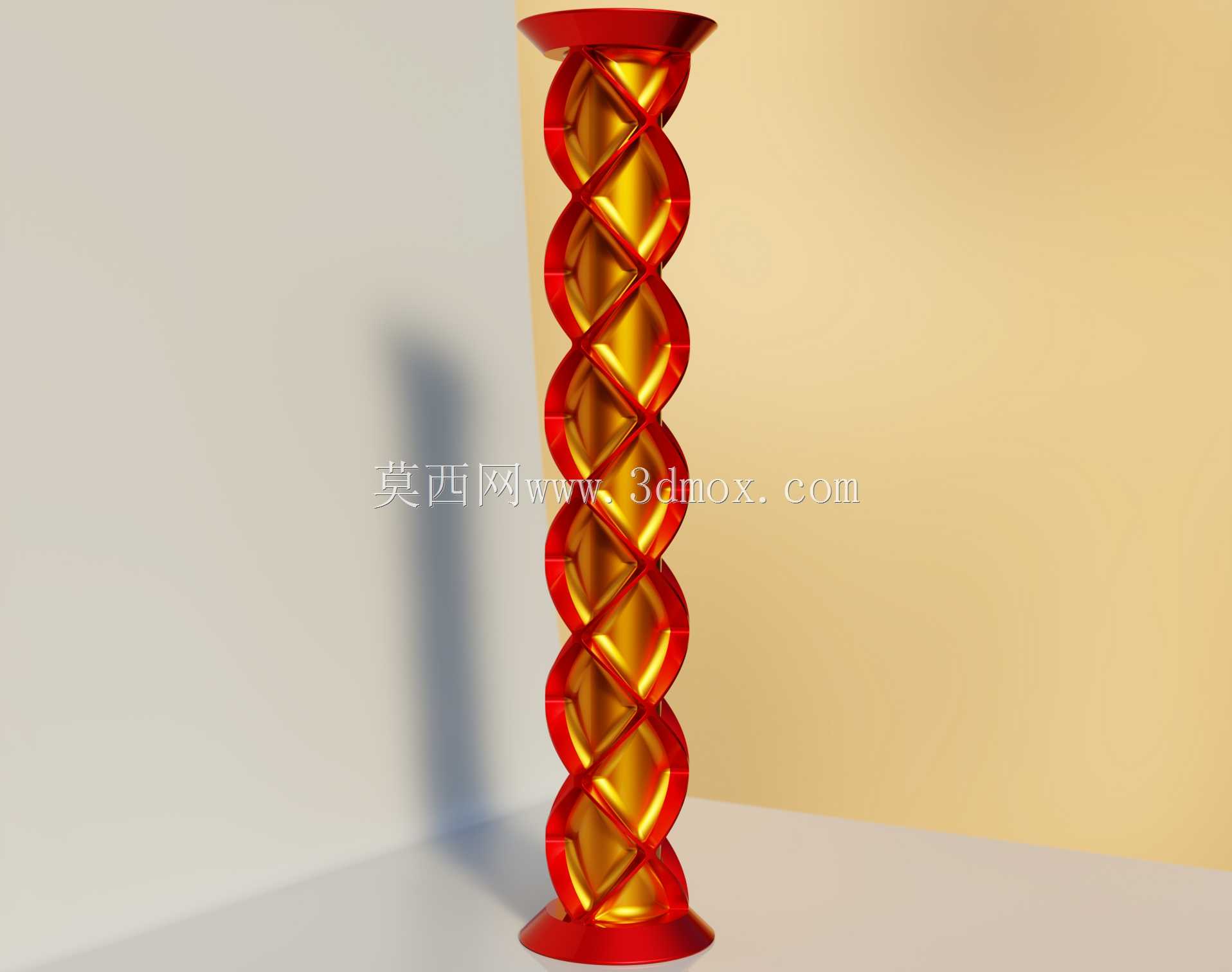

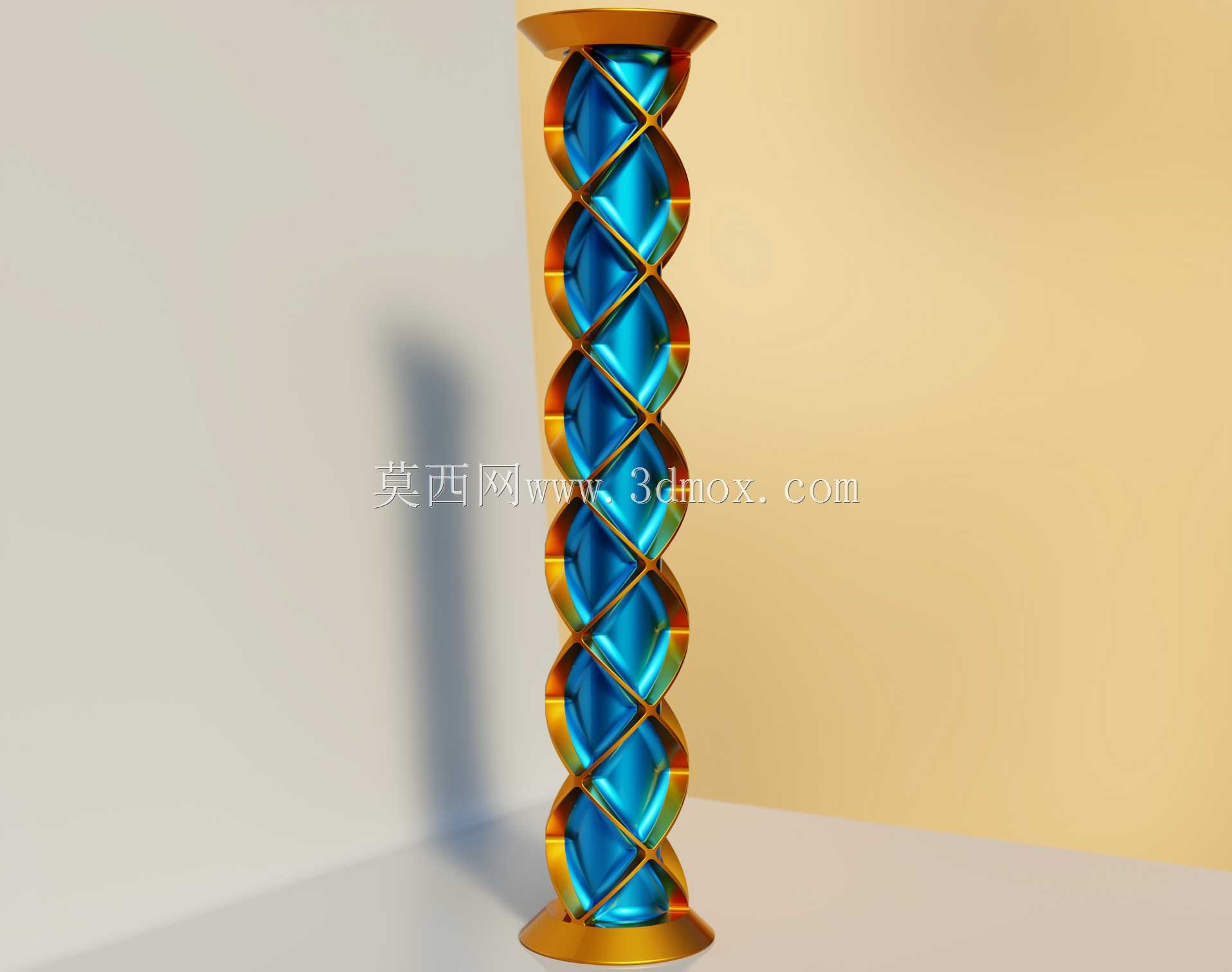

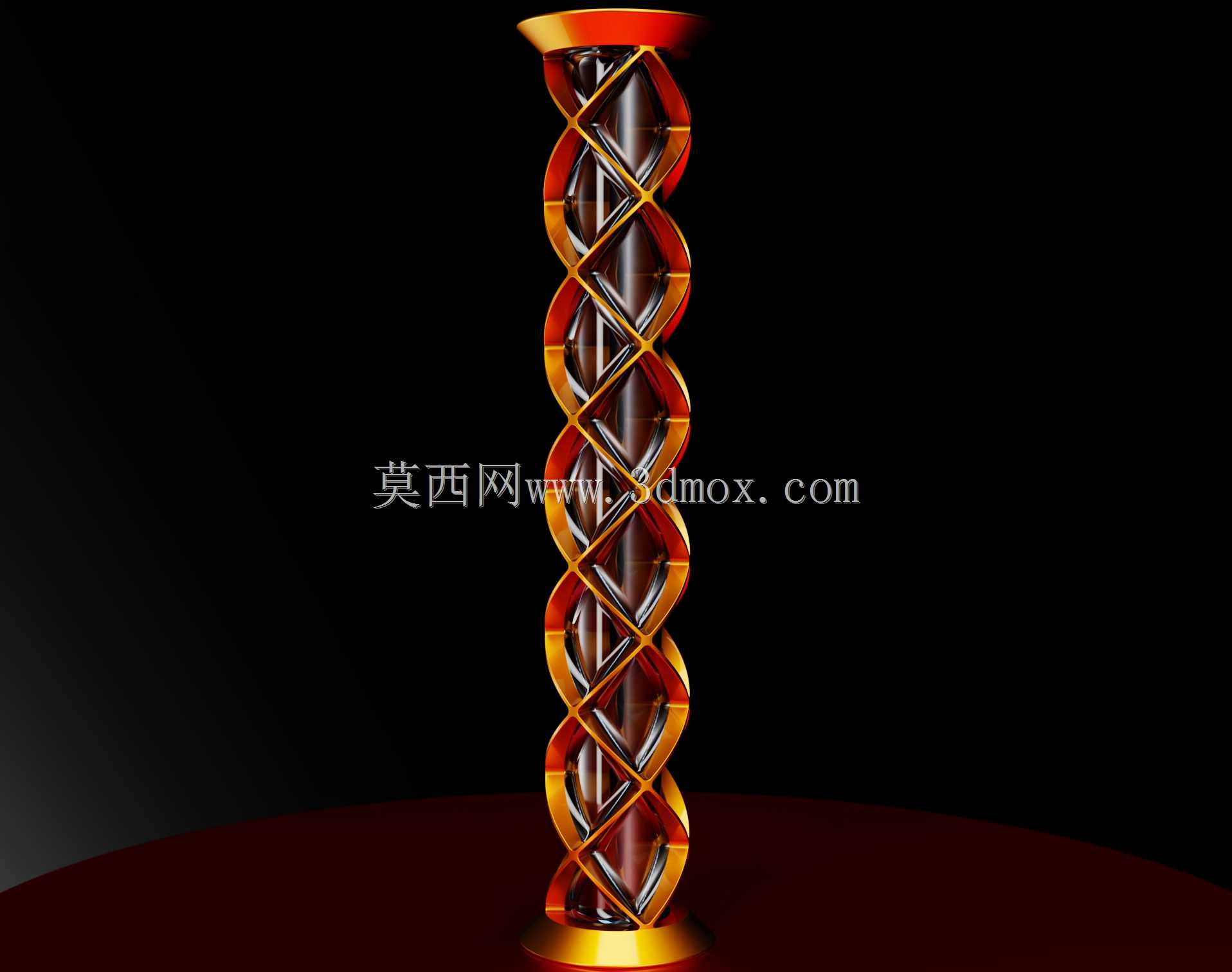

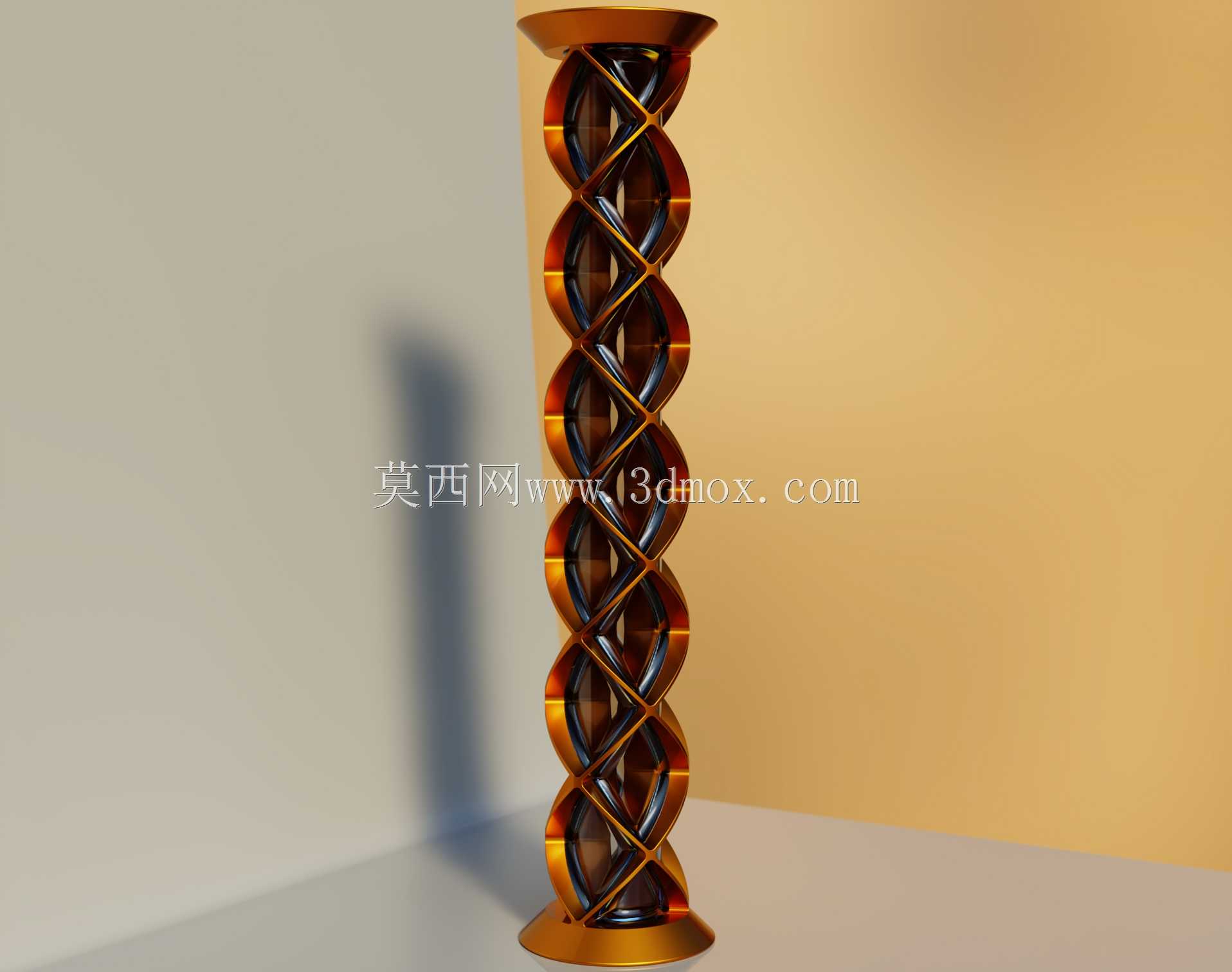

　　这类带螺旋菱形晶格结构的空心柱体，在流体混合、静态导流、装饰性结构支撑场景中有着独特的应用价值，区别于常规光滑内壁的空心柱，其螺旋排布的菱形晶格框架搭配内嵌的弯曲玻璃件，能够在流体通过柱体内部时，持续对介质进行分流、扰流，让不同组分的介质在流动过程中完成充分的径向混合，无需额外加装搅拌组件，就能在低流速工况下实现较好的混合均匀度，常见于小型实验级流体反应装置、室内装饰透光立柱、特种灯具导光结构的设计中。从结构设计逻辑来看，整个柱体以同心圆柱核心作为承载基准，核心从柱体底部一直延伸至顶部，所有螺旋菱形晶格的框架端点都固定在这个核心柱上，同时柱体外缘保持完整的圆柱形横截面轮廓，所有框架转角位置都做了圆角过渡，

　　既避免了应力集中导致的结构开裂，也能让玻璃嵌件的安装贴合度更高，不会出现尖锐边角压裂玻璃的问题。螺旋框架上的菱形孔眼尺寸沿着柱体轴向保持一致的螺旋升角，每个菱形孔内嵌入的弯曲玻璃板，曲率和菱形框架的内轮廓完全匹配，玻璃板边缘和框架之间预留了微小的安装间隙，填充密封胶后即可完成固定，既保证了结构的密封性，也能让光线穿过玻璃时沿着螺旋路径产生折射效果，兼顾结构功能与视觉表现。在安装边界的考量上，柱体上下两端都保留了平整的环形安装端面，端面上预留了均匀分布的安装孔位，可以直接和上下游的管道法兰、装饰基座对接，不需要额外设计转接结构；柱体的整体外径保持统一的圆柱尺寸，安装时只需要预留和外径匹配的穿过空间即可，

　　不会因为外轮廓的螺旋结构出现径向突出的干涉点，现场安装时不需要对周边结构做额外的切削避让。从结构受力的角度分析，螺旋排布的菱形晶格框架本身就具备较好的轴向承载能力，相比直肋结构的空心柱，这种螺旋晶格在承受轴向压力时，载荷会沿着螺旋筋条分散到整个柱体的各个位置，不会出现局部应力集中的问题，同时内嵌的玻璃嵌件也能辅助承担部分径向载荷，提升整个柱体的抗侧压能力。在实际选型应用时，如果是用于流体混合场景，需要根据处理流量匹配柱体的内径尺寸，核心柱的直径可以根据流体通过的截面积需求做调整，螺旋升角的大小也可以根据混合效果的要求做优化，升角越大，流体在柱内的旋转路径越长，混合效果越好，但对应的流体阻力也会相应提升；如果是用于装饰导光场景，

　　玻璃嵌件可以选用不同透光率、不同色彩的材质，框架部分可以做阳极氧化或者喷塑处理，搭配内部的光源实现不同的视觉效果，核心柱可以选用空心结构，内部穿装光源线路，不会破坏柱体的整体外观。建模过程中需要重点注意螺旋框架和核心柱的连接位置做平滑过渡，避免出现建模尖角导致后续3D打印或者机加工时出现应力缺陷，玻璃嵌件的曲面要和菱形框架的内曲面做完全贴合的配合，装配时不会出现间隙过大或者装不进去的问题，所有圆角的大小要保持统一，保证整个柱体的外观一致性，上下安装端面的平面度要控制在合理公差范围内，避免安装时出现密封不严或者对接歪斜的问题。
