五瓣互啮合镂空轮盘结构件

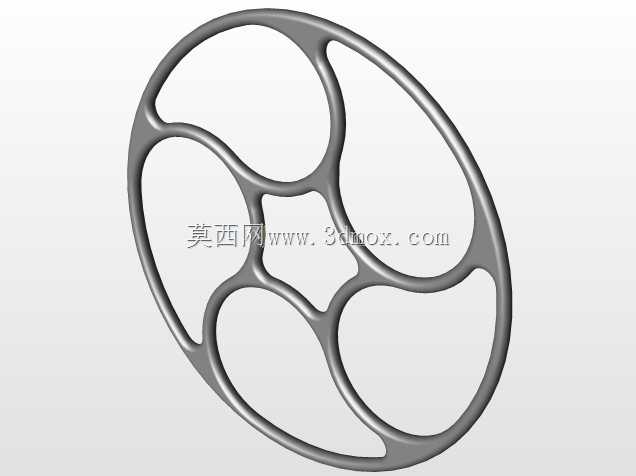

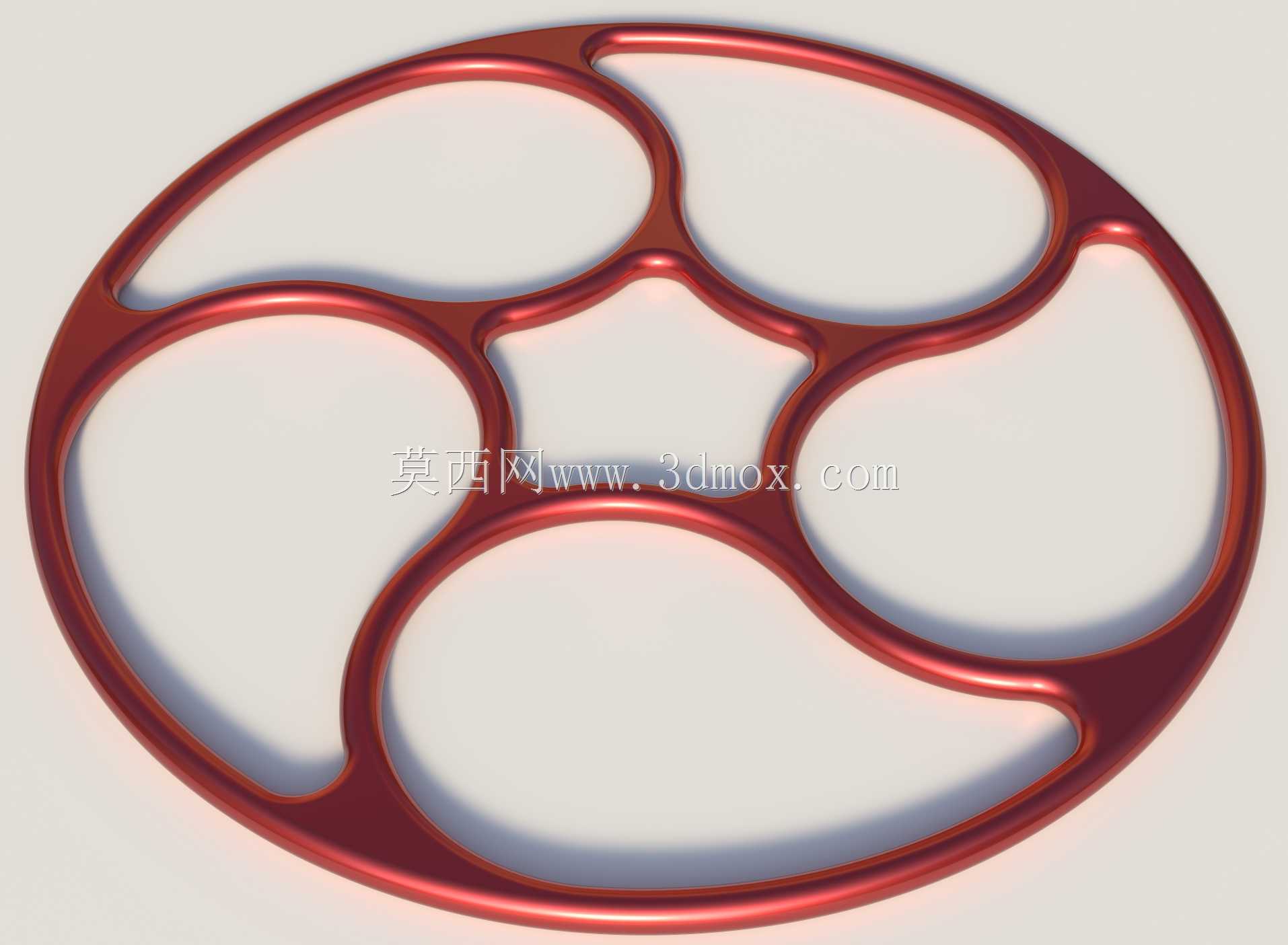

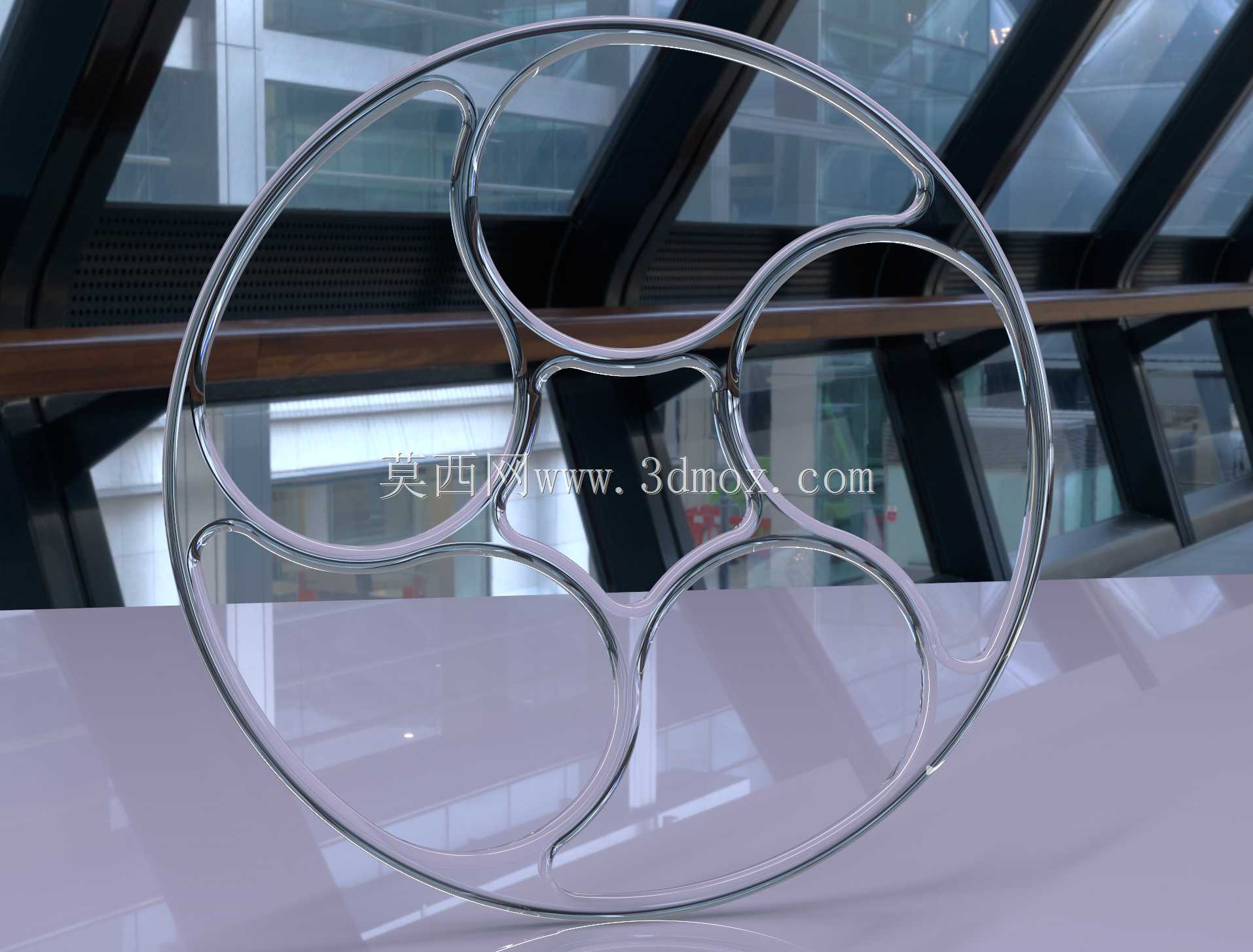

　　这类五瓣互啮合的镂空轮盘构件，最早是在精密流体输送的无阀计量泵结构里见到过类似的啮合逻辑，后来在文创展陈的动态艺术装置、小型物料的分料拨轮结构里也能看到同源的设计思路。和常规的整面式轮盘不同，这个构件采用全镂空的五瓣弧形裂片啮合结构，五个弧形裂片的轮廓完全遵循共轭曲线生成，相邻裂片的弧面在转动过程中始终保持线接触啮合状态，没有传动背隙，也不会出现常规齿轮啮合的卡滞点。

　　从实际应用场景来看，这类结构如果用在低扭矩的轻载传动场景，比如桌面级动态艺术装置的传动核心，依靠五个裂片的同步啮合转动，可以形成连续变化的内部镂空图案，视觉上能呈现出类似花瓣开合流转的动态效果，比常规的齿轮组传动更具观赏性，同时因为没有轮齿结构，运转过程中不会产生齿轮啮合的高频噪音，适合放在室内展陈、办公桌面装饰类的动态装置里。如果用在小型颗粒物料的分料机构上，五个裂片之间形成的五个独立容料腔，会随着轮盘转动依次经过进料口和出料口，每转动一圈完成五次定量分料，因为啮合面是连续的弧形面，不会像常规叶轮分料轮那样出现颗粒卡入齿隙的问题，对粒径在2mm到8mm之间的塑料粒子、干果颗粒、中药丸剂的分料适配性很好。

　　设计这类结构的时候，首先要确定的是轮盘的外圆边界，也就是安装的最大外径，这个尺寸直接决定了整个构件的安装空间，外圆的公差一般取h7级精度，和安装基座的内孔配合采用间隙配合，单边间隙控制在0.02mm到0.05mm之间，保证转动顺畅的同时不会出现径向窜动。其次是五个啮合裂片的共轭曲线生成，不能直接用圆弧拼接，要根据转动中心的相对位置，计算每个裂片在转动过程中的运动包络线，确保任意转动角度下，相邻两个裂片的接触面都没有干涉，同时啮合间隙控制在0.01mm以内，避免转动过程中出现晃动。整个构件的厚度方向尺寸，要根据实际承载的扭矩来确定，如果是展陈装饰类的用途，厚度取外圆直径的1/15到1/12就足够，采用亚克力或者铝合金材质加工就能满足强度要求；如果是工业分料用的结构，厚度要取外圆直径的1/8到1/6，采用不锈钢或者工程塑料POM加工，保证长期运转下的结构强度，不会出现裂片变形的问题。

　　安装边界上，轮盘的中心需要设置定位安装孔，孔的公差取H7级，和驱动轴采用过渡配合，通过顶丝或者键连接传递扭矩，安装孔的中心要和轮盘的几何中心完全重合，同轴度公差控制在0.02mm以内，避免转动过程中出现偏心晃动。轮盘的两个端面要做平面度处理，平面度公差不超过0.03mm，和两侧的安装挡板贴合时不会出现缝隙，防止分料场景下的物料漏出，或者展陈场景下的光线穿透不均匀。另外，五个裂片的边缘要做R0.5mm的圆角处理，一方面避免锐边划伤操作人员，另一方面在分料场景下可以减少颗粒物料被锐边剪切破碎的概率，在展陈场景下也能让光线折射更柔和，提升视觉效果。

　　从功能特性上来说，这种全镂空的结构相比实心轮盘，重量能降低60%以上，转动惯量更小，驱动的时候需要的电机扭矩更低，适合用在小型低功耗的驱动场景里，比如电池供电的动态装饰装置，用普通的微型减速电机就能驱动，长时间运转的功耗很低。同时五个裂片的啮合结构没有独立的轮齿，不存在断齿的失效风险，只要加工的时候保证曲线精度，长期运转的磨损量非常小，维护成本比常规齿轮传动结构低很多。在做三维建模的时候，要先绘制单个裂片的共轭轮廓，通过环形阵列生成五个裂片的基础形状，再和外圆环做布尔合并，之后对所有的锐边做圆角处理，最后生成中心安装孔，建模过程中要不断做干涉检查，模拟0到360度转动过程中各个裂片的相对位置，确保全程没有干涉点，加工出来的实物才能顺畅转动。
