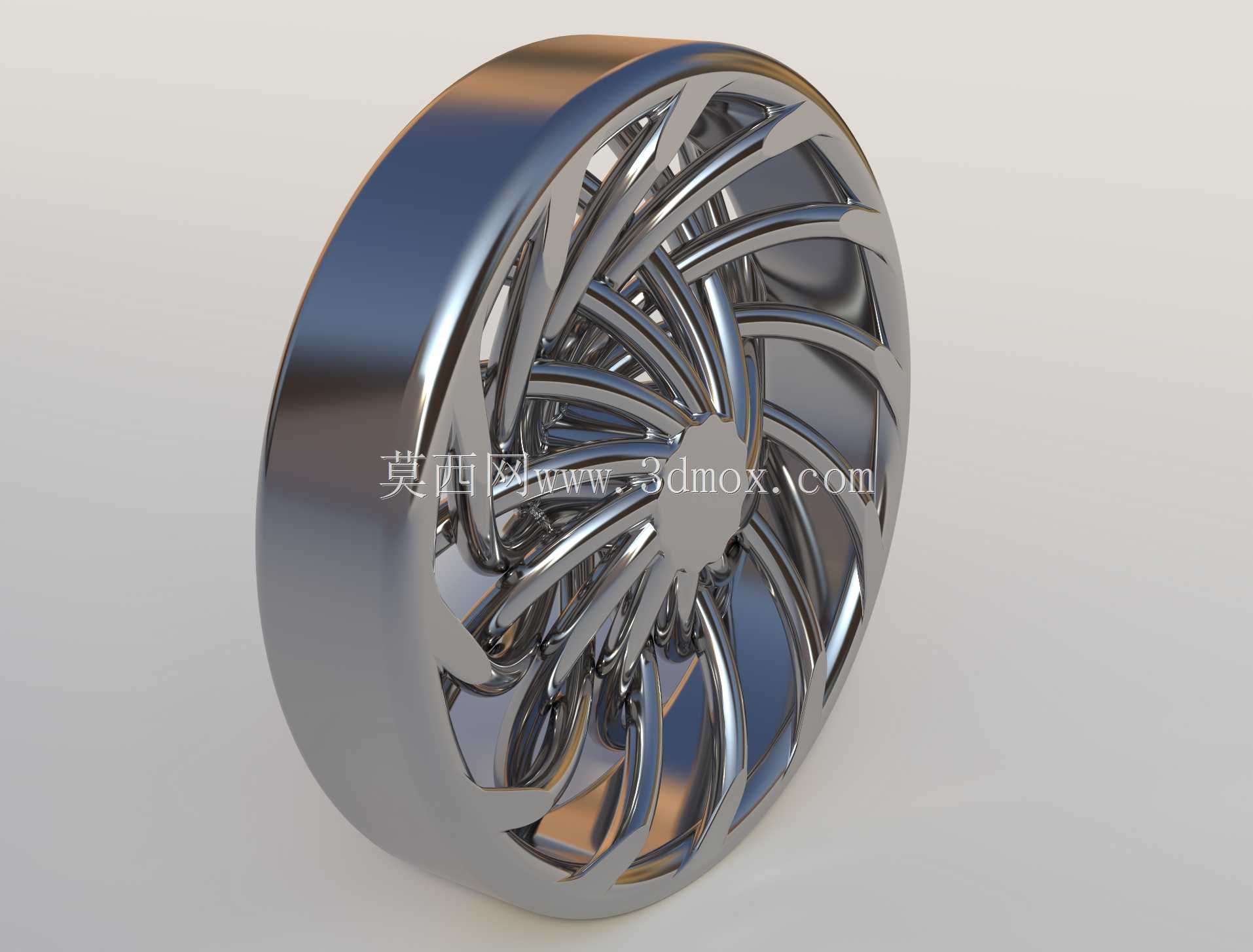

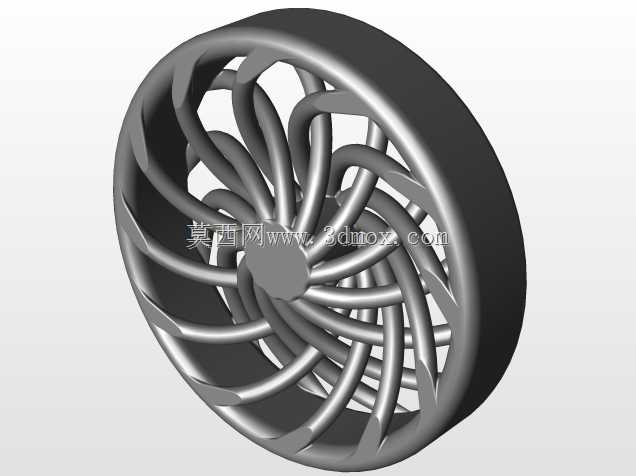

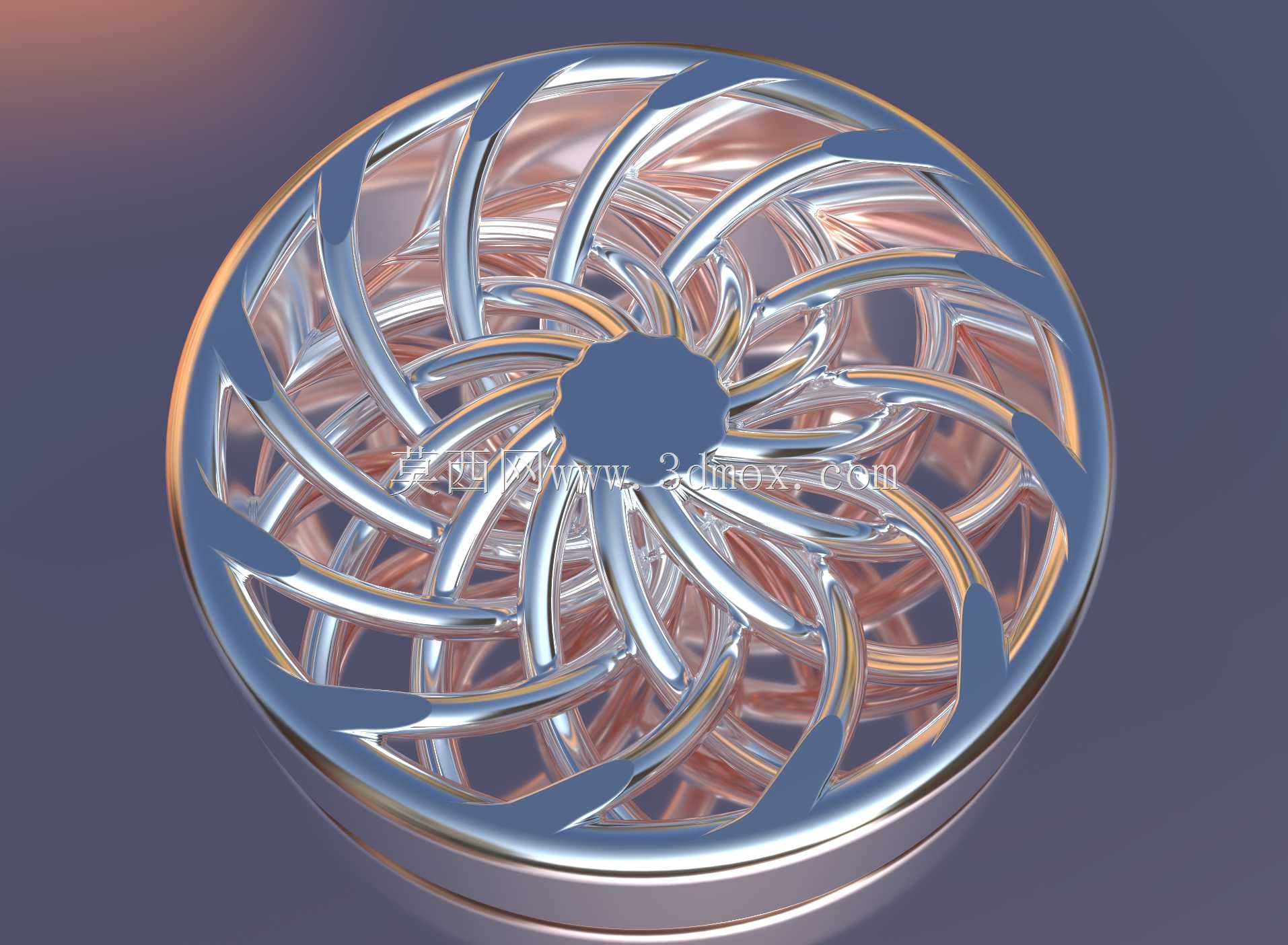

非标准结构轮毂车轮三维设计方案

　　在非道路行走设备、定制改装乘用车辆以及特种作业移动平台的行走系统设计中，车轮作为直接承接载荷、传递驱动力矩同时缓冲路面冲击的核心部件，其结构合理性直接决定整机的行走可靠性与行驶平顺性。本次设计的非常规结构车轮，跳出了传统量产轮毂的对称辐条布局思路，针对特殊载荷分布场景做了针对性的结构优化，可适配小批量定制改装车辆、场地作业专用移动设备的轮组选型需求。

　　从实际安装边界来看，该车轮的轮辋部分保留了标准充气轮胎的适配尺寸，可兼容常规同规格民用真空胎与有内胎轮胎，安装孔位的节圆直径、中心孔尺寸以及螺栓孔规格，可根据对接的转向节、驱动半轴法兰参数做参数化调整，无需额外加工转接法兰即可直接装配，避免了转接结构带来的同轴度误差与额外载荷集中点。设计过程中首先完成了载荷工况的边界梳理，区别于常规民用车辆均匀分布的垂向、纵向与侧向载荷，该结构针对单侧偏载、瞬时大扭矩冲击的使用场景做了辐条的应力导向设计，将辐条的受力路径沿载荷传递方向做连续变截面处理，没有出现传统等截面辐条上常见的应力突变直角，在降低整体结构重量的同时，保证极限工况下的结构强度冗余。

　　在功能特性层面，该车轮的辐条布局采用非对称的错落排布，一方面可以在车辆行驶过程中打乱辐条切割空气产生的涡流频率，降低特定车速下的轮组风噪与共振概率，另一方面非对称的辐条背面预留了定制化的平衡块安装位，以及后续加装胎压监测模块、轮速传感附件的走线空间，不需要在轮辋上额外钻孔破坏结构完整性。轮辋与辐条的连接位置做了大圆弧过渡的沉台设计，避免焊接或者一体成型过程中出现的材料应力集中，同时该位置的加厚处理可以承受轮胎拆装过程中撬杠的局部作用力，不会出现常规薄轮辋容易产生的磕碰变形问题。

　　从行业应用场景的适配性来看，该结构既可以用于定制改装乘用车的外观升级轮组，通过非对称的辐条造型实现差异化的视觉效果，也可以用于厂区内的低速重载搬运设备、景区观光非道路车辆的行走轮，其结构强度冗余可以承受非铺装路面的连续冲击，不会出现常规铸造轮毂在大冲击下的辐条断裂问题。设计过程中同步考虑了后期的加工工艺适配，如果采用低压铸造工艺生产，辐条的拔模角度做了统一的同向设置，不需要复杂的侧抽芯结构即可完成模具开模；如果采用铝合金锻造后机加工的工艺生产，辐条的背面预留了均匀的机加工余量，可通过五轴加工中心一次装夹完成全部安装面的加工，保证轮组的动平衡精度。

　　在安装配合的细节处理上，车轮与半轴法兰贴合的安装面做了0.02mm平面度要求的精加工处理，螺栓孔的位置度公差控制在0.1mm以内，避免装配后出现轮组端面跳动量超标的问题，减少行驶过程中的方向盘抖动或者轮组偏磨现象。轮辋的胎圈座位置严格遵循轮胎安装的标准尺寸规范，保证轮胎充气后胎圈与轮辋的密封压力均匀，不会出现高速行驶下的轮胎脱圈风险。同时辐条的内侧预留了足够的刹车系统避让空间，可适配同尺寸范围内的浮动刹车卡钳、通风刹车盘结构，不需要针对刹车系统做额外的轮距调整或者垫片加装。

　　不同于常规量产车轮优先考虑成本控制的设计思路，该结构在设计阶段就平衡了造型差异化、结构强度、工艺可行性与安装通用性的多重需求，既可以满足小批量定制场景下的个性化外观要求，也能保证实际使用过程中的结构可靠性，不需要为了造型牺牲轮组的载荷承载能力。在三维建模过程中，所有的配合面、安装孔位都做了参数化的特征设置，可根据不同的载荷要求、安装尺寸快速调整辐条厚度、轮辋宽度以及孔位参数，大幅缩短同系列不同规格轮组的设计迭代周期，适配不同吨位、不同安装接口的移动设备轮组选型需求。
