螺旋辐条式乘用车改装轮毂结构设计

　　这款螺旋辐条轮毂的设计，最初是面向乘用车改装市场的个性化需求做的结构方案，区别于常规的直辐条、五辐、多辐平直造型，采用连续扭转的螺旋式辐条排布，在兼顾结构强度的同时满足外观辨识度的要求。从实际装车场景来看，这类轮毂主要适配家用轿车、运动型SUV的改装升级，替换原厂铸造轮毂时，需要严格匹配原车的PCD孔距、中心孔直径、ET偏距值，安装边界上要保证轮辐内侧与刹车卡钳、减震弹簧座之间预留至少10mm的安全间隙，避免转向、颠簸工况下出现运动干涉。

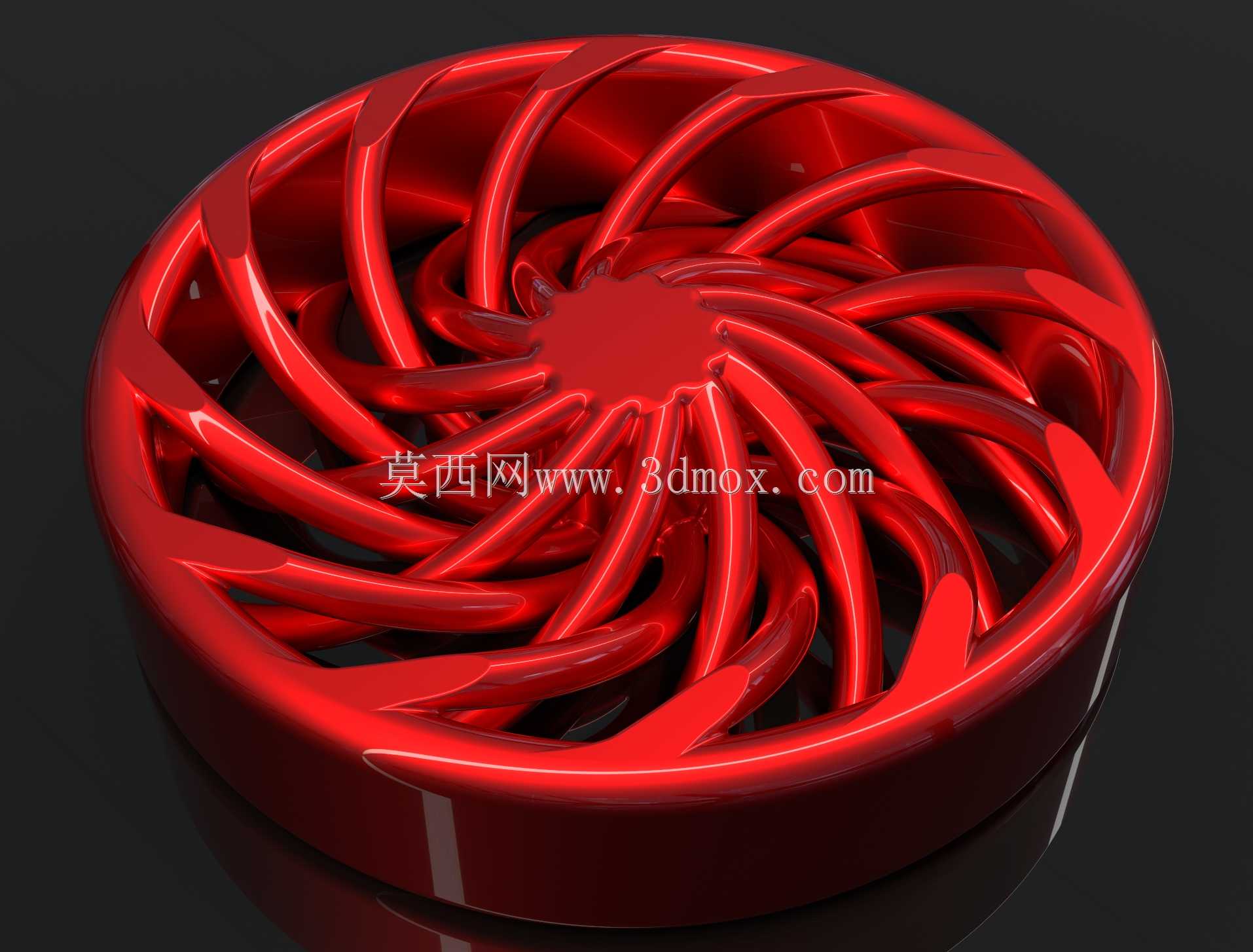

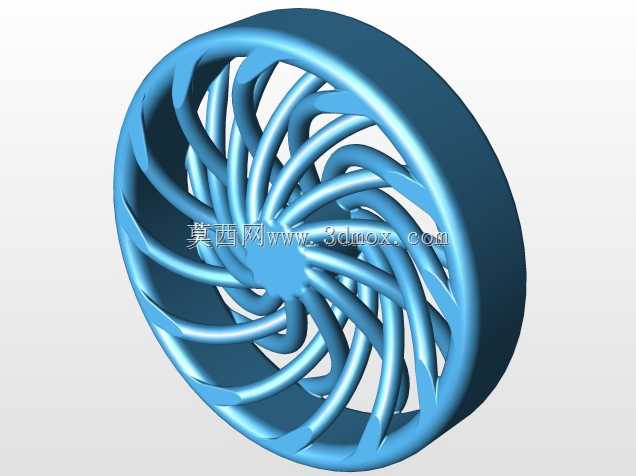

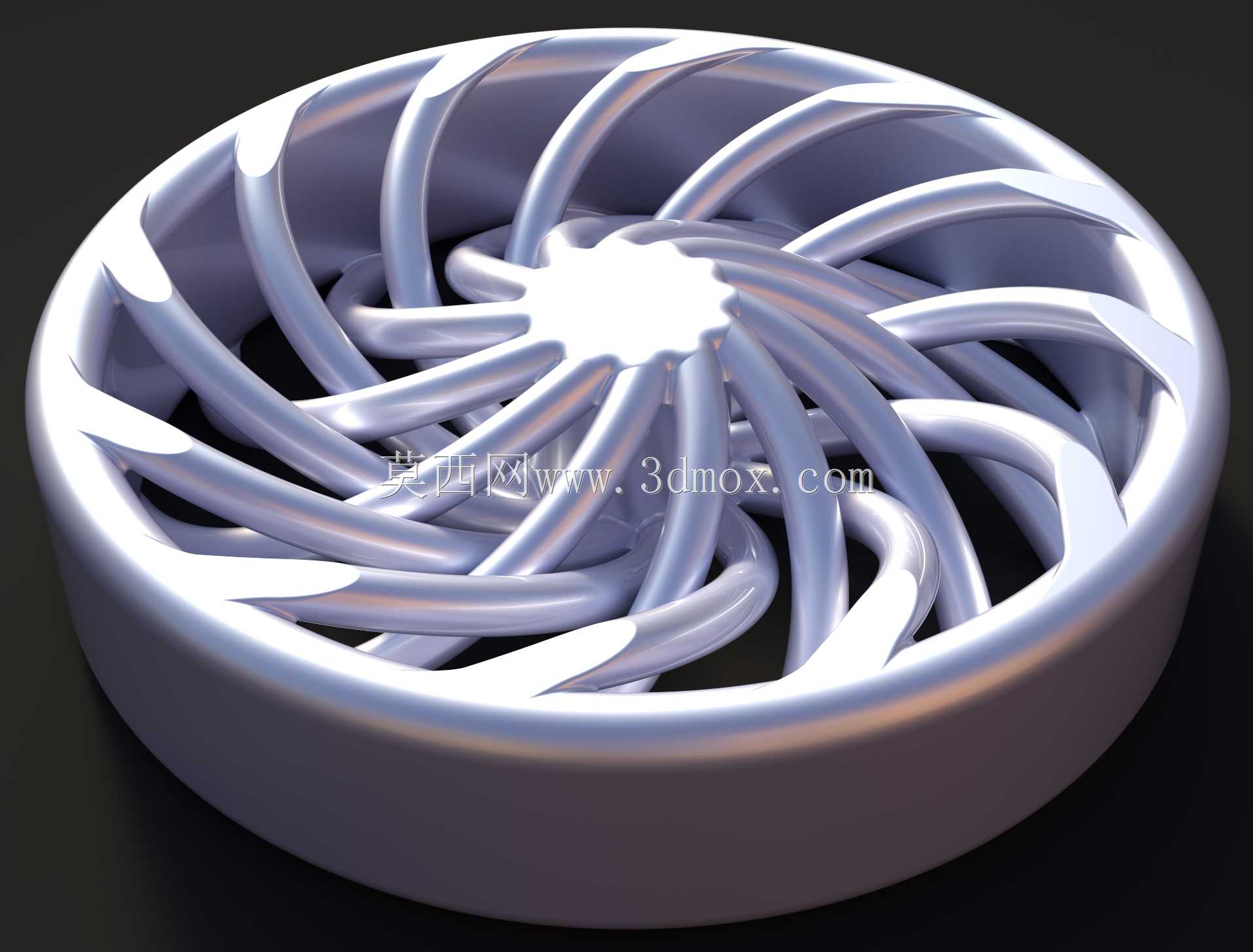

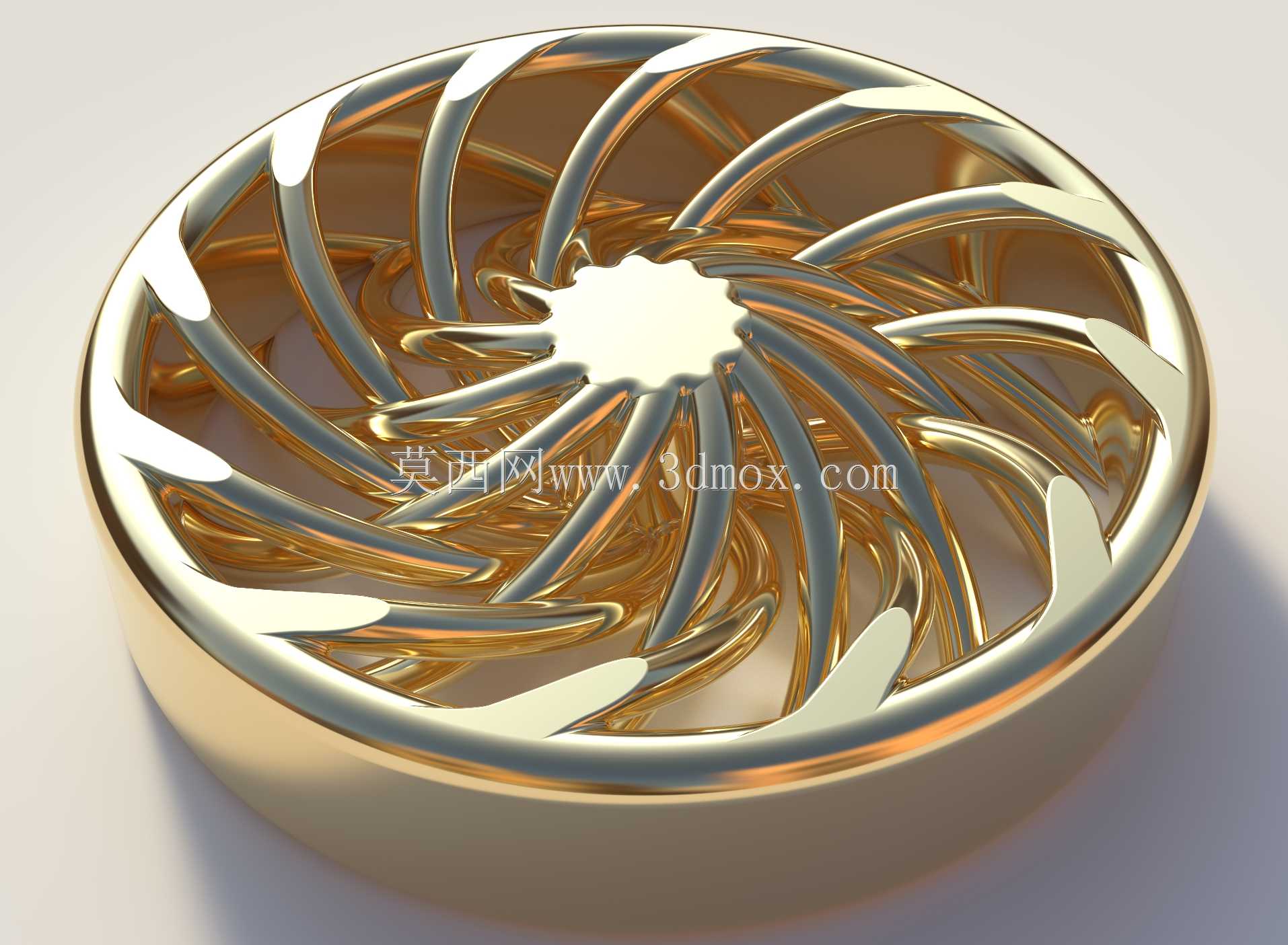

　　设计思路上没有采用传统的单根辐条独立承重的结构，而是将所有辐条做成连续扭转的一体化流线形态，从中心轮毂盖安装座向外呈涡旋状延伸至轮辋内侧的安装唇边，每根辐条的扭转角度沿径向渐变，靠近中心座的位置辐条截面厚度更大，承担轮毂螺栓预紧力传递、起步和制动扭矩输出的主要载荷，靠近轮辋的位置辐条宽度逐步收窄，在保证轮辋周向支撑刚度的同时，留出更多的镂空空间，优化刹车系统的散热气流通道——车辆行驶过程中，气流顺着螺旋辐条的扭转方向被导入轮毂内侧，直接带走刹车卡钳、刹车盘工作产生的热量，减少长距离制动后的热衰减风险。

　　结构细节处理上，辐条与中心安装盘的过渡位置做了大圆角顺滑衔接，避免应力集中导致的疲劳开裂，所有外露的棱边都做了R2以上的倒圆处理，既降低后期表面喷涂、电镀工序的加工难度，也能减少行驶过程中气流剥离产生的风噪。轮辋部分采用常规的深槽轮辋结构，胎圈座的角度、凸峰尺寸完全符合乘用车轮胎的装配标准，支持适配常规的真空子午线轮胎，不需要额外改装轮胎气门嘴结构，和原厂气门嘴的安装位置完全兼容。

　　从实际使用的功能特性来看，这种螺旋辐条结构在承受径向载荷时，多根连续扭转的辐条可以将路面冲击均匀分散到整个轮辋周向，相比同重量的直辐条轮毂，抗冲击变形能力有明显提升，在过坑洼路面、减速带时，辐条的微变形可以吸收部分冲击能量，提升行驶的平顺性。需要注意的是，这类个性化造型的轮毂在做动平衡校正时，需要根据辐条的排布位置合理粘贴平衡块，优先选择轮毂内侧粘贴式平衡块，避免破坏外观的整体流线感，同时要保证平衡块的粘贴位置不与辐条、刹车部件产生干涉。

　　在安装匹配层面，中心安装面的平面度公差控制在0.1mm以内，保证轮毂与车轴法兰面完全贴合，避免高速行驶时出现方向盘抖动的问题；螺栓孔的位置度公差严格控制在0.05mm范围内，适配原车的轮毂螺栓或者改装专用的螺杆螺母，拧紧时需要按照对角顺序逐步施加规定扭矩，避免安装面受力不均导致的轮毂变形。针对改装场景常见的降低车身、加宽轮距的需求，这款轮毂的ET偏距设计预留了足够的调整空间，在搭配适当厚度的轮毂垫片时，不会出现轮胎蹭轮拱内衬的问题，同时轮辐的扭转造型在车辆行驶过程中会产生独特的视觉动态效果，满足改装用户对外观个性化的核心需求。
