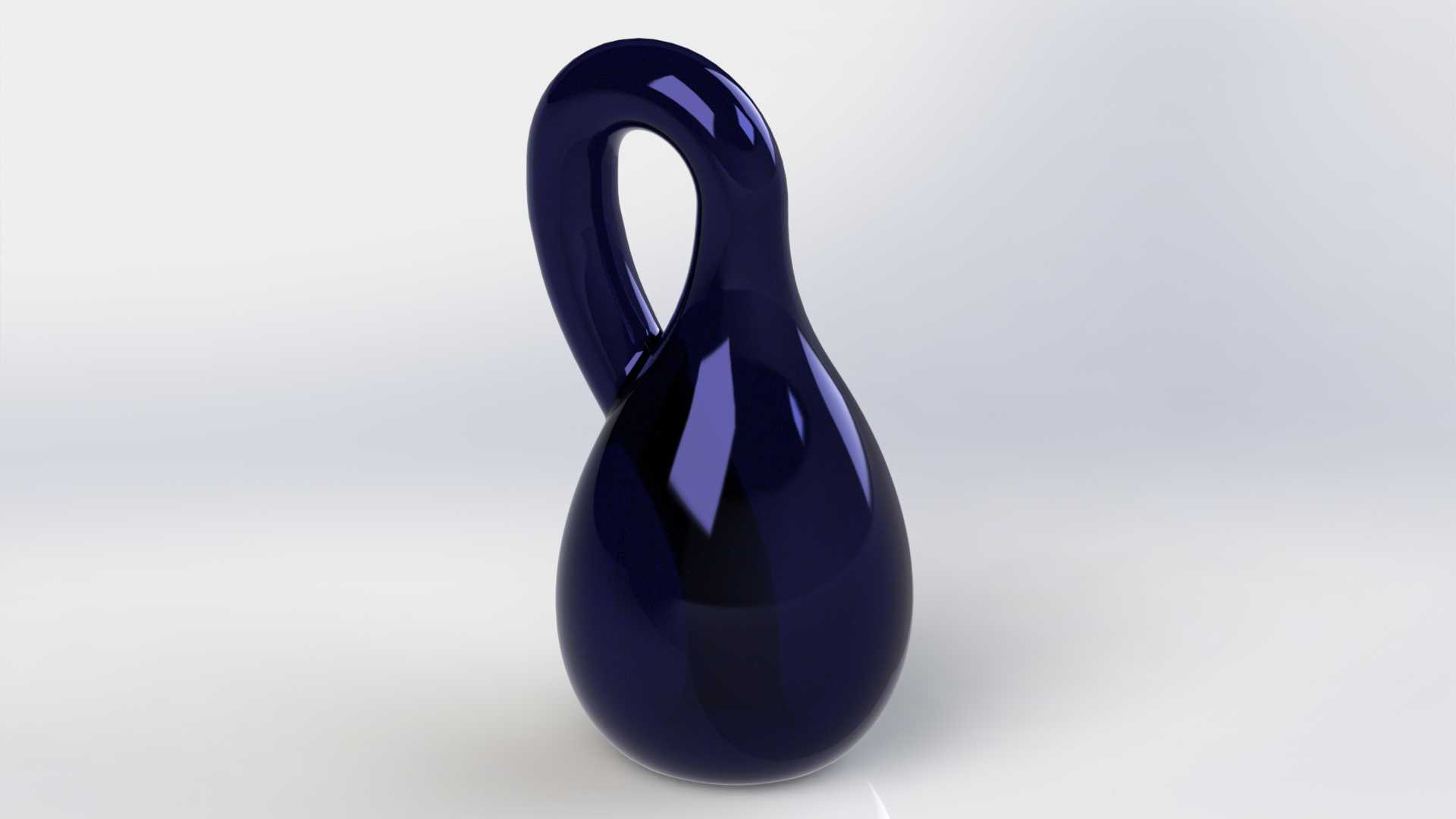

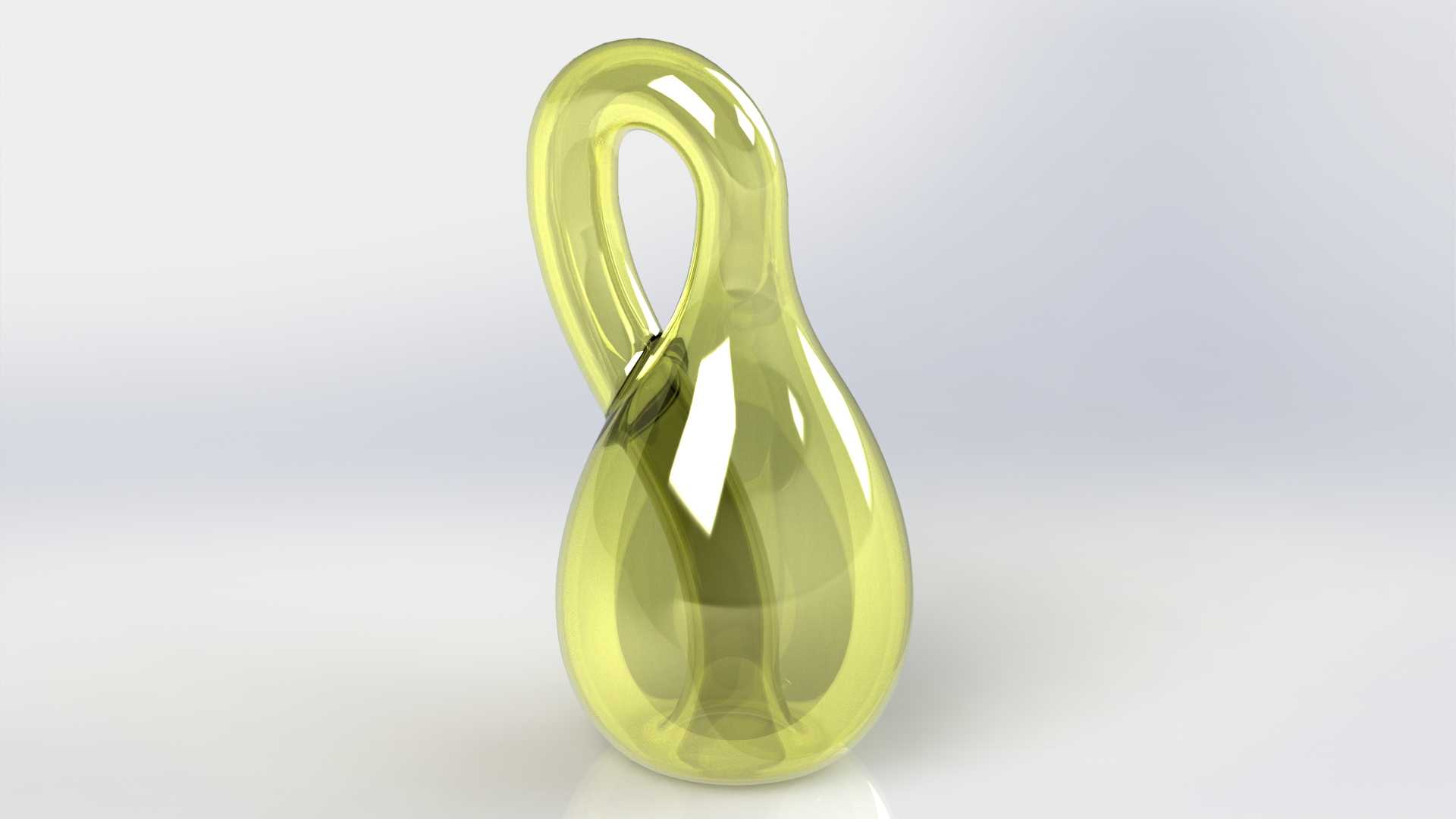

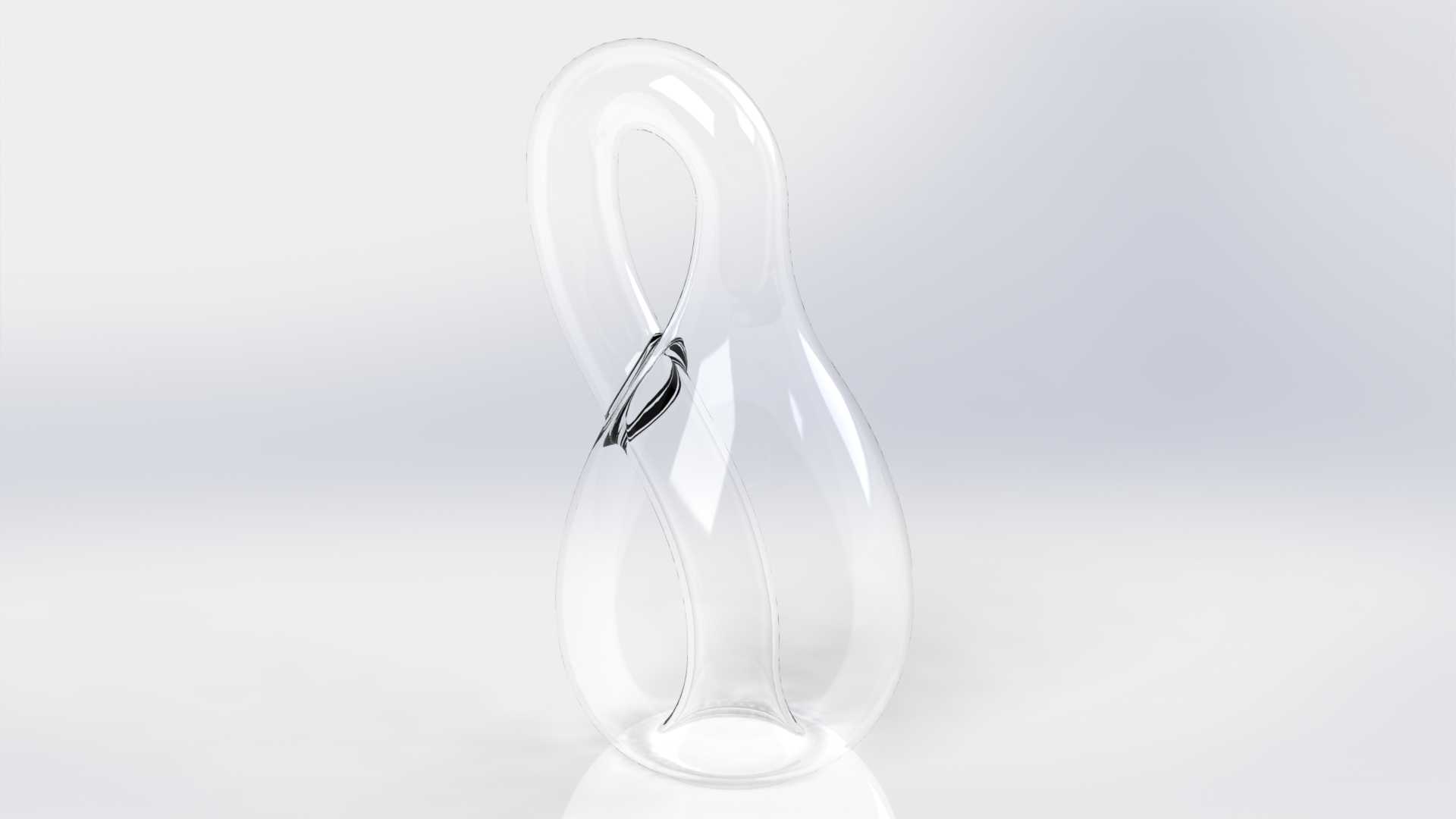

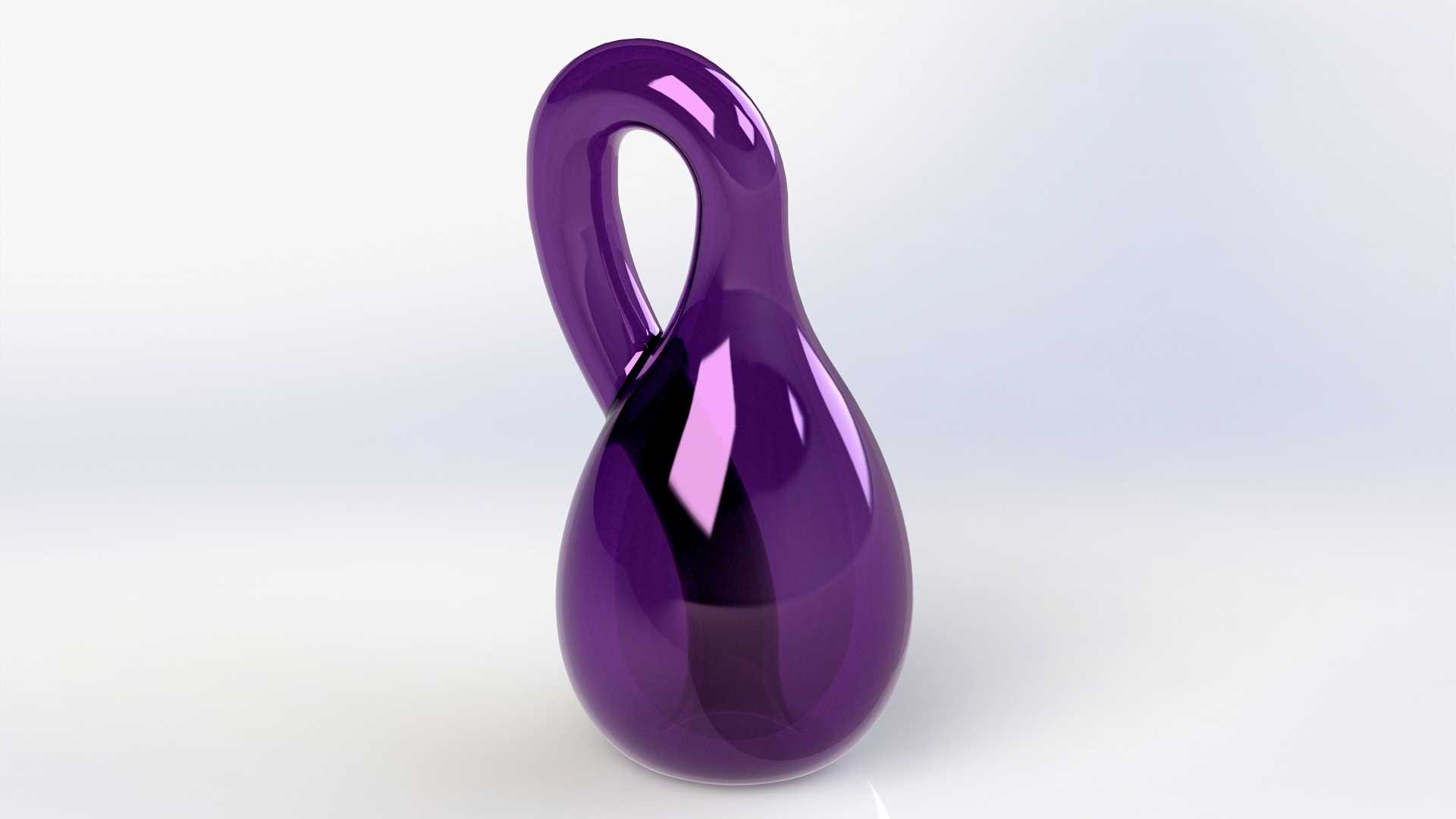

克莱因瓶曲面造型教学演示模型

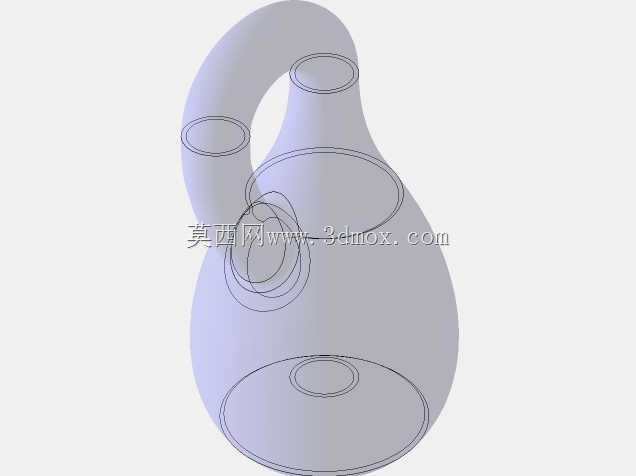

　　在机械结构设计、曲面建模教学以及拓扑几何演示场景中，这类克莱因瓶造型的曲面模型常作为曲面建模进阶练习的典型载体，帮助建模从业者掌握复杂连续曲面的构建逻辑，理解不可定向曲面的几何特性。不同于常规有明确内外边界的工业容器类零件，克莱因瓶作为拓扑学中的经典二维流形结构，不存在传统意义上的内外表面分界，这一特性决定了其建模过程无法通过常规的实体抽壳、简单拉伸旋转等基础命令完成，需要依托曲面放样、扫描曲面、曲面编织、曲面加厚等进阶操作实现连续无破面的曲面过渡。从实际建模逻辑来看，首先需要梳理瓶身与瓶颈的空间扭转路径，瓶颈并非简单的环形闭合结构，而是需要穿过瓶身曲面与瓶底区域平滑衔接，这一步的路径草图规划需要精准控制空间曲率，

　　避免出现曲面自交或者曲率突变的问题，路径上的每个截面轮廓都需要根据扭转角度调整法向方向，保证扫描过程中截面与引导线的垂直关系始终符合曲面连续要求。在完成主体扫描曲面构建后，需要对瓶颈穿入瓶身的区域进行曲面修剪与合并，这里不能直接做布尔求差运算，否则会破坏曲面的单连通特性，需要通过拆分曲面、调整控制点、匹配曲面G2连续的方式，让穿入区域的曲面与瓶身内壁自然融合，不存在明显的拼接棱线。曲面加厚环节是这类不可定向曲面建模的难点，由于不存在统一的法向方向，常规的实体加厚命令会出现计算错误，需要分段对曲面进行厚度方向的偏移，再对偏移后的曲面边缘进行桥接缝合，最终形成具有均匀壁厚的实体结构，整个过程需要反复检查曲面的曲率分布，

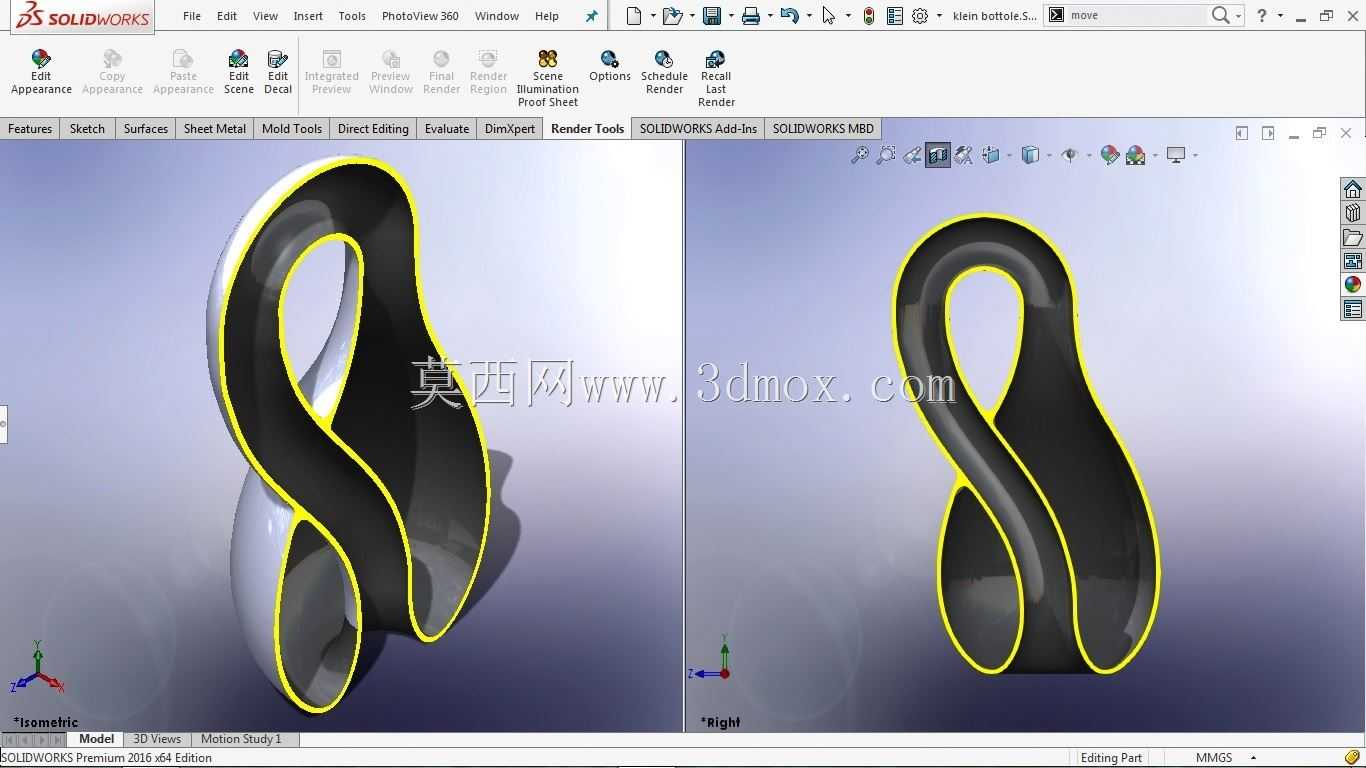

　　避免出现局部壁厚不均或者曲面褶皱的问题。从应用场景来看，这类模型除了作为三维建模教学的练习案例外，也可作为工业设计领域的创意摆件原型，在文创产品、科普展示装置的设计中提供几何参考，建模过程中掌握的空间曲面构建技巧，也可以迁移到复杂异形壳体、流体通道类零件的设计工作中，比如部分具有连续流道的化工换热元件、异形导流结构，其曲面构建逻辑与克莱因瓶的建模思路有共通之处，都需要处理曲面的空间扭转与平滑衔接问题。在建模的尺寸控制上，这类演示模型通常会根据展示需求调整整体比例，常规教学用的演示模型整体高度控制在150-200mm区间，瓶身最大直径在80-100mm，瓶颈的环形内径控制在30-40mm，保证整体结构比例协调，不会出现瓶颈过窄导致曲面过渡生硬的问题，壁厚通常设置为2-3mm，既保证3D打印或者机加工制作时的结构强度，也不会因为壁厚过大导致曲面过渡区域出现臃肿的视觉效果。安装边界方面，如果作为科普展示装置使用，通常会在瓶底设计直径60mm左右的平面安装基准，可通过粘接或者螺栓固定在展示台面上，安装面的平面度需要控制在0.1mm以内，保证放置时的稳定性；如果作为文创摆件生产，可在底部预留配重块安装槽，降低整体重心避免倾倒。建模过程中需要特别注意曲面的光顺性检查，通过曲率梳、斑马纹分析工具反复验证曲面的连续质量，确保整个瓶身曲面不存在曲率拐点，瓶颈与瓶身的衔接处达到G2连续标准，反光效果均匀自然，

　　这也是这类曲面造型作品区别于普通实体零件的核心要求，毕竟其核心作用之一就是展示连续曲面的视觉效果与几何特性。很多建模初学者在制作这类模型时，容易直接通过实体扫描生成瓶颈再与瓶身做布尔合并，结果会在衔接处出现明显的棱线，甚至出现实体计算错误，本质上是没有理解克莱因瓶的单曲面特性，只有从曲面构建的底层逻辑出发，先搭建连续的开放曲面，再通过分段加厚、边缘缝合的方式处理实体结构，才能得到符合几何定义的模型。另外，在曲面编织的环节，需要合理控制曲面的控制点数量，控制点过多会导致曲面调整难度增大，容易出现局部不平滑的问题，控制点过少则无法精准还原瓶颈扭转的曲率变化，通常会将引导线的控制点数量控制在12-16个，每个截面轮廓的控制点保持一致，保证扫描过程中曲面的UV方向分布均匀，为后续的曲面加厚和光顺处理打好基础。
