曲柄滑块式活塞缸传动机构三维结构

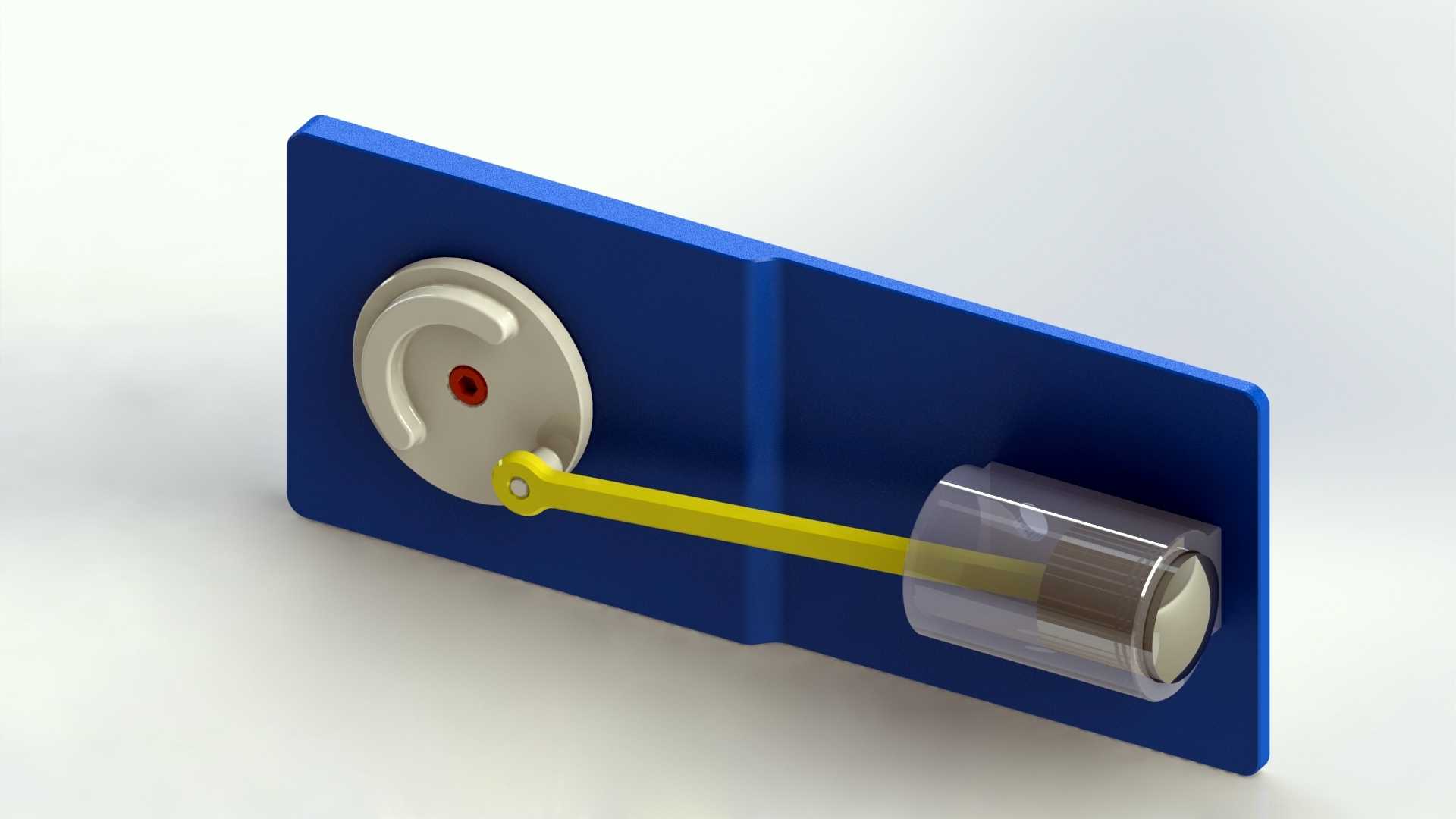

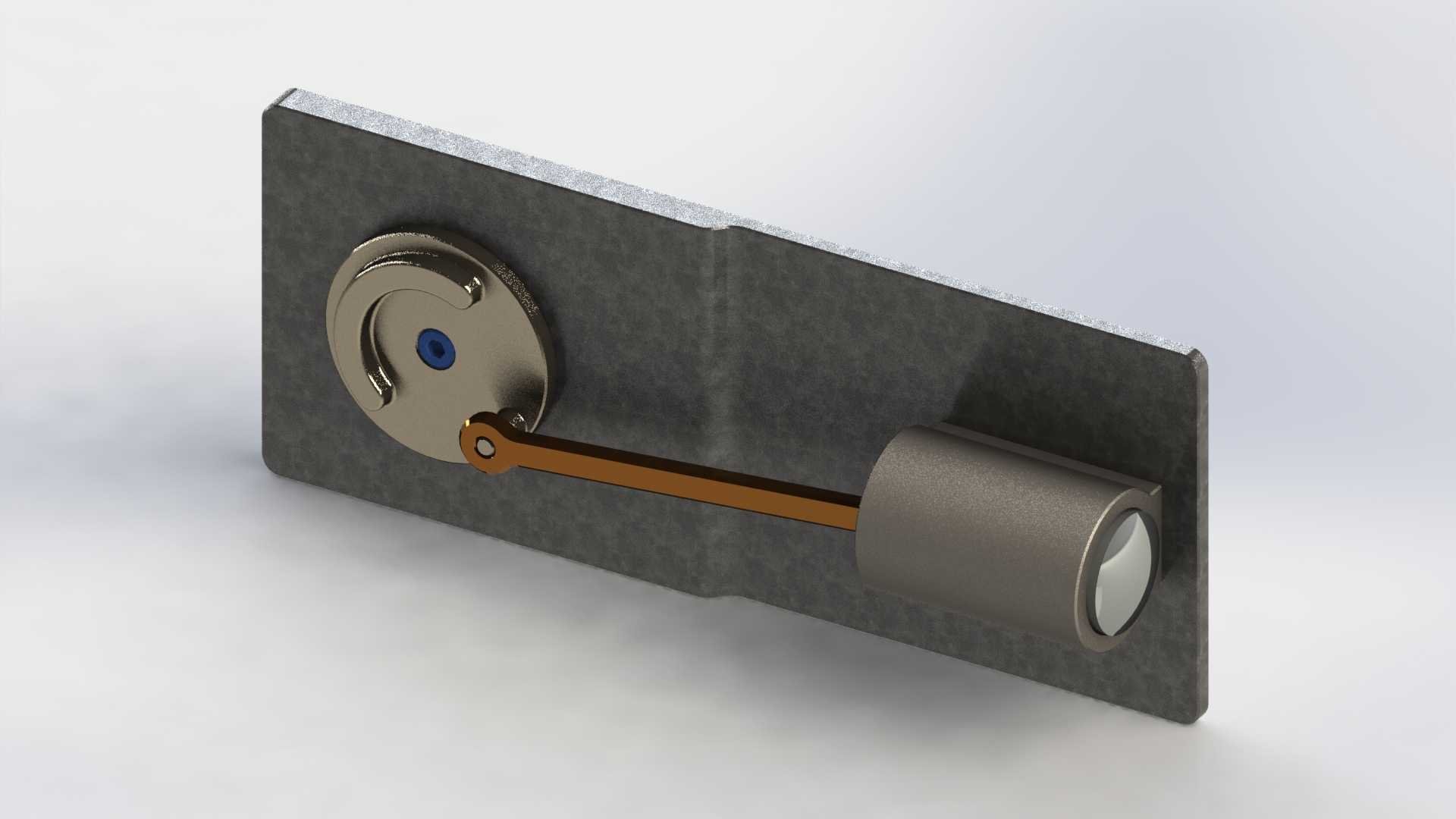

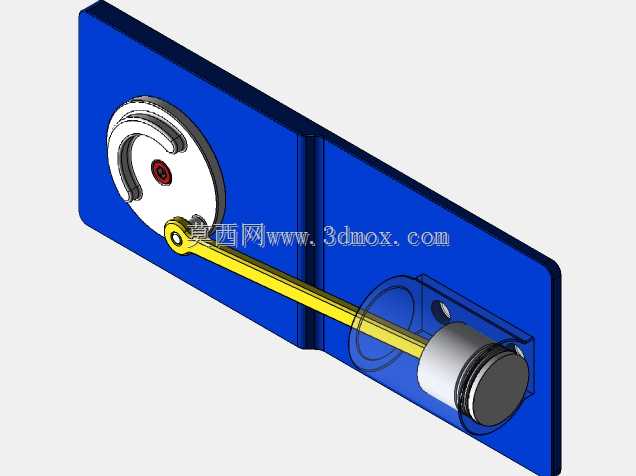

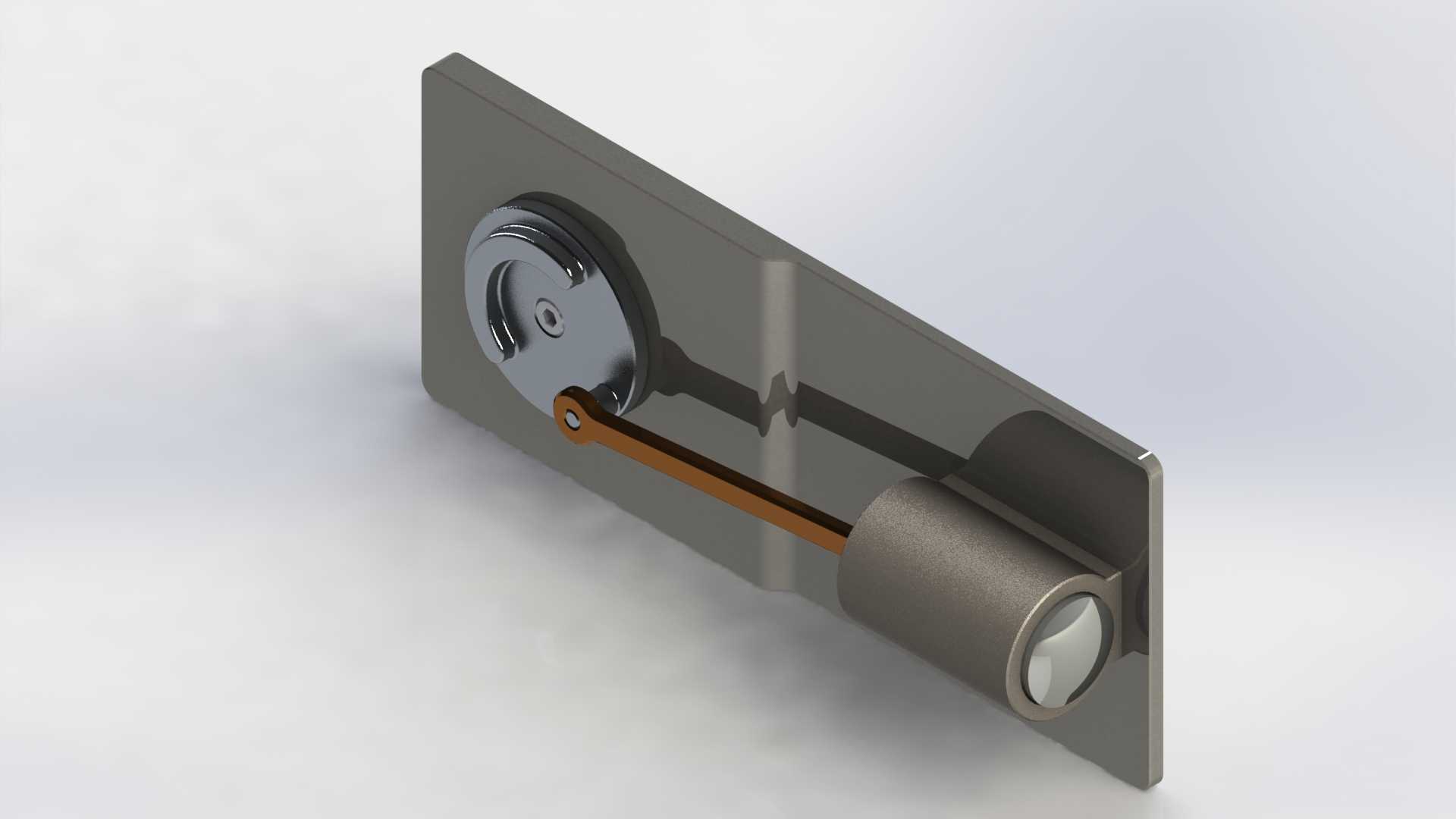

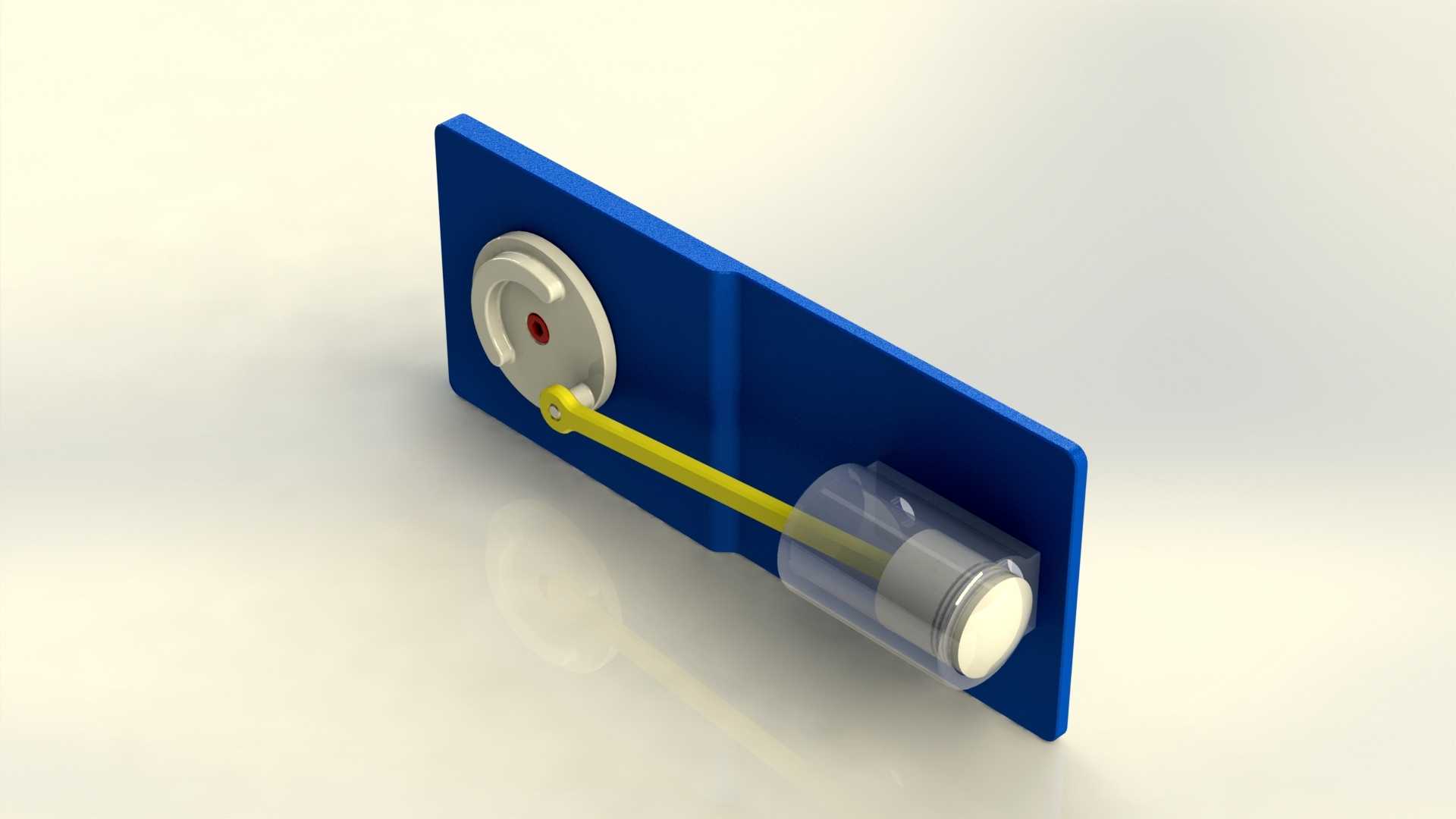

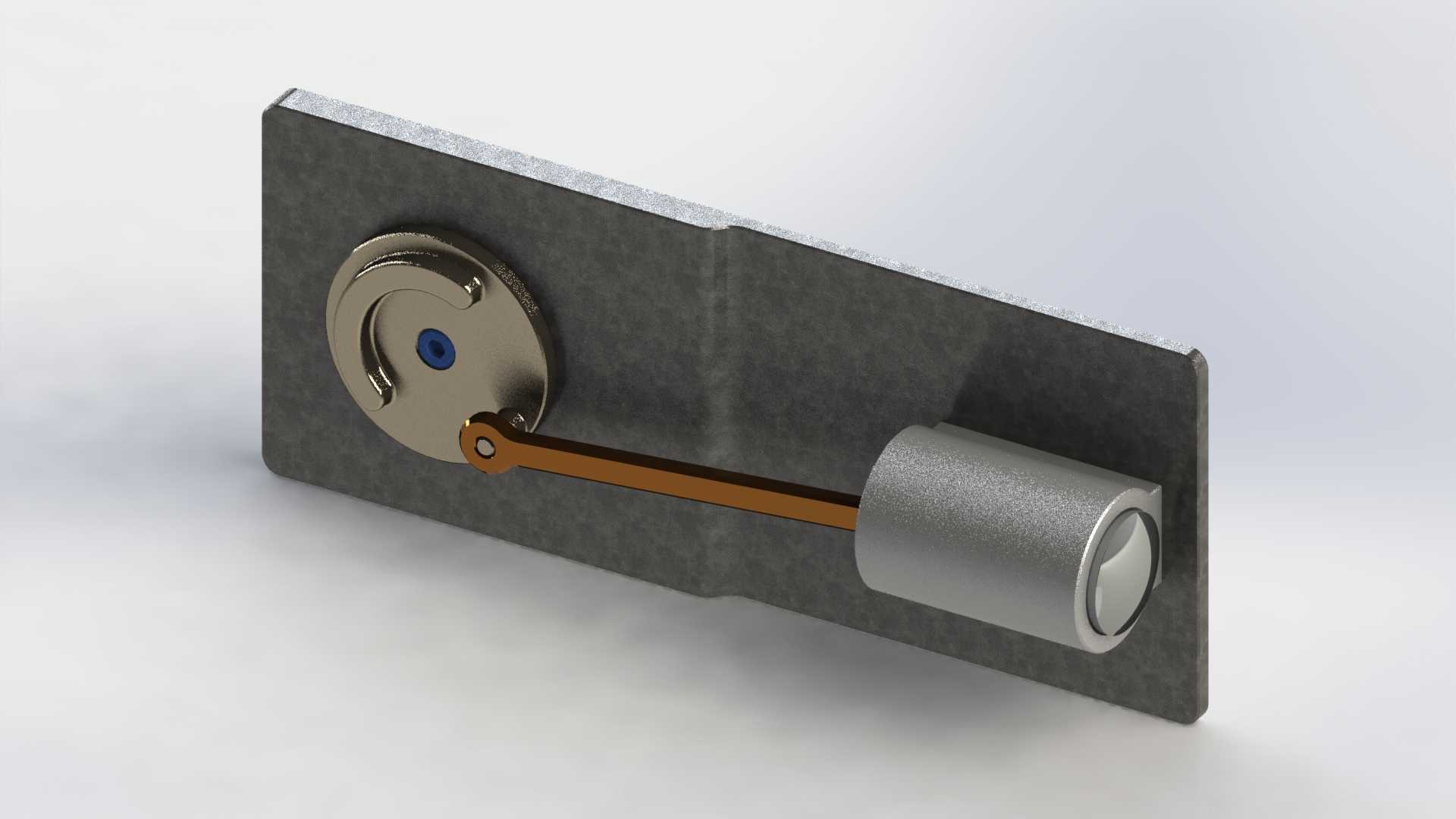

　　这套活塞缸传动结构采用经典曲柄滑块运动原理实现动力转换，在小型内燃动力设备、气动执行单元、教学演示教具中都有广泛适配场景，核心作用是将曲柄端的旋转运动转化为活塞的直线往复运动，或是反向将活塞端的直线推力转化为旋转扭矩输出，可覆盖小功率动力传输、工位直线推压、运动原理演示等多种实际工况需求。从功能特性来看，整套机构将曲柄转盘、连杆、活塞组件集成在一体式蓝色安装基板上，所有运动副的配合间隙都经过合理预留，曲柄转盘中心设置定位轴孔，可直接对接外部动力输入轴，转盘偏心位置通过铰接销与黄色传动连杆连接，连杆另一端与活塞尾部铰接，活塞主体嵌入透明缸筒内部，缸筒端部设置限位端盖，既可以直观观察活塞往复运动的全过程，也能对活塞行程形成硬限位，

　　避免运动超程造成构件磕碰损坏。设计过程中优先考虑了运动干涉规避，在三维建模阶段逐帧校验了曲柄整周旋转时，连杆与安装基板、缸筒外壁、曲柄转盘之间的最小安全间隙，确保360度旋转范围内无剐蹭卡滞；铰接位置的销孔配合采用基孔制间隙配合公差，既保证铰接转动的灵活性，也不会因间隙过大造成运动过程的横向窜动，降低运行噪音与构件磨损速率。安装边界方面，整套机构的安装基板为直板结构，基板上预留了多个固定安装孔位，孔位间距按照通用工业铝型材安装槽间距设置，可直接通过螺栓固定在实验台架、设备安装面或者教学演示板上，不需要额外加工转接板；横向安装尺寸适配常规小型实验台的安装空间，纵向突出高度控制在较低范围，避免运行过程中与周边其他构件产生空间干涉。

　　缸筒部分采用透明可视化设计，除了教学演示场景下能直观展示活塞运动状态，在设备调试阶段也可以直接观察活塞的运行位置、判断是否存在偏磨问题，不需要拆解缸筒就能快速排查卡滞故障。曲柄转盘的偏心距经过匹配计算，对应活塞的往复行程刚好满足常规小功率动力单元的行程需求，不需要额外调整偏心距就能适配多数同规格气缸、小型内燃机的运动参数，连杆的长度经过优化，在保证传动角处于合理区间的前提下，尽可能缩小了整套机构的横向占用空间，传动角始终大于许用值，避免出现传动死点，保证动力传输过程平稳无卡顿。活塞与缸筒的配合面预留了密封件安装槽位，实际应用时可根据气动或者内燃的不同工况，加装对应材质的密封圈，满足气压密封或者燃烧腔密封的需求，

　　活塞端部的平面结构可直接对接推料杆、阀芯等执行端构件，不需要额外加工连接接口。整套结构的构件拆分逻辑清晰，所有铰接销都采用可拆卸设计，后期维护更换易损件时不需要拆解整个基板，只需要拔出对应铰接销就能单独更换连杆、活塞或者曲柄转盘，大幅降低后期运维的拆装工作量。在实际选型适配时，可根据输入转速、输出推力的需求，对应调整各构件的材质，教学演示场景可采用3D打印材质降低成本，工业实际应用场景可更换为金属材质提升结构强度，满足不同载荷工况的使用要求。
