旋风式流线型合金轮辋结构设计

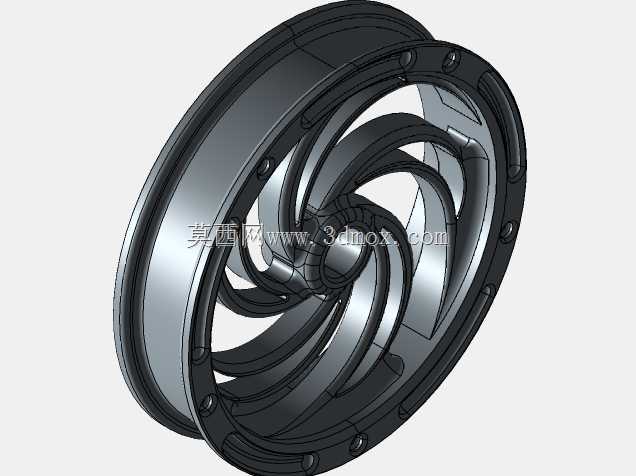

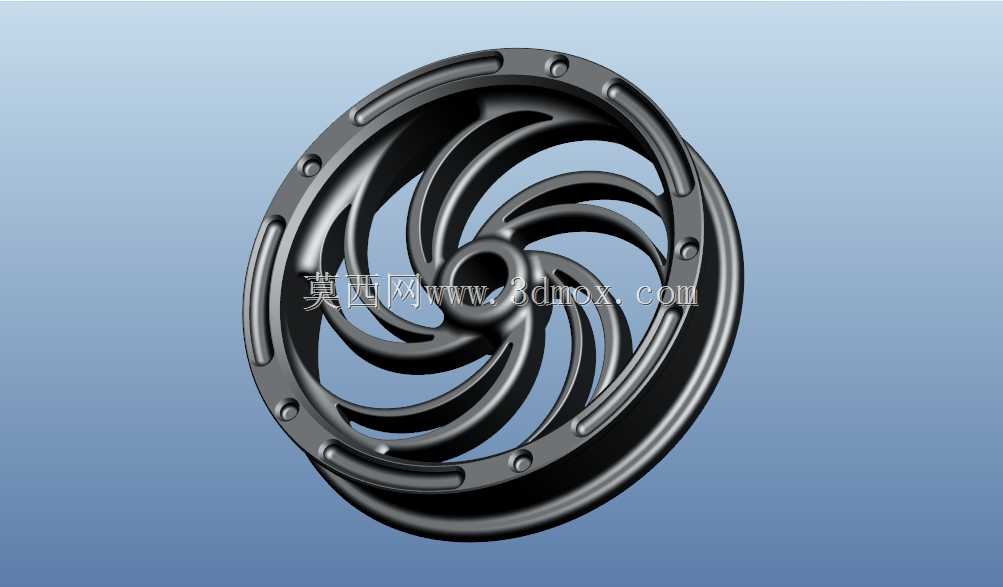

　　这款轮辋结构采用旋风式螺旋辐条布局，最初的设计切入点是兼顾轮组转动时的空气导流效果与结构受力均匀性，区别于传统直辐条或者五辐对称的常规轮毂结构，螺旋走向的辐条在轮辋高速转动时可以顺着气流方向梳理轮侧紊流，降低轮腔位置的气流拖拽阻力，这一特性在两轮代步设备、小型低速电动车辆以及定制改装休闲车辆上有明确的应用场景，尤其是对外观辨识度有要求同时需要兼顾轮组散热性能的使用场景下，这种开放式螺旋辐条的结构可以让制动区域的空气流通效率提升，避免长时间制动后热量在轮腔内部积聚。从结构受力角度来看，每一根辐条都从中心轮毂安装座位置平滑过渡到轮辋外圈，辐条与中心座、辐条与外圈的连接位置都做了大圆角过渡处理，没有尖锐的应力集中棱角，

　　在承受路面传递的径向冲击时，螺旋形态的辐条可以通过微小的弹性形变分散瞬时冲击力，相比直辐条结构的硬受力传递，这种结构能降低辐条根部出现疲劳裂纹的概率。轮辋外圈的安装止口位置预留了均匀分布的螺栓安装孔，孔位周边做了局部加厚凸台，用来分散螺栓锁紧时的压应力，避免薄壁轮圈在锁紧力作用下出现局部凹陷变形，安装孔的位置度公差在建模时按照通用轮组安装标准设定，适配常规的多螺栓孔位安装节圆，不需要额外制作转接法兰就可以匹配对应规格的轮轴安装座。中心安装孔的深度与直径按照通用轮轴配合尺寸设计，孔壁预留了足够的配合公差带，既可以保证装配时的顺畅导入，也能避免配合间隙过大导致轮组转动时出现径向跳动。辐条表面的凹槽结构并非单纯的装饰造型，

　　凹槽沿着辐条走向全程布置，在不额外增加辐条整体厚度的前提下提升了辐条截面的抗弯模量，相当于在辐条表面形成了纵向加强筋，同等材料用量下的结构刚度比平面辐条提升近两成，同时凹槽结构还可以引导轮面的雨水、泥沙顺着辐条流向外侧，减少污物在辐条表面附着堆积。轮辋的整体宽度按照常规低压轮胎的装配尺寸设定，轮缘位置的凸起挡边高度符合轮胎装配的安全标准，能够防止轮胎在侧向受力时从轮辋上脱出，轮辋内壁的光滑曲面设计也方便轮胎拆装时的滑入定位，不会出现尖锐棱角刮伤轮胎胎圈的问题。在建模过程中，所有曲面都做了G2连续过渡处理，不管是辐条之间的镂空区域还是辐条与轮圈的衔接位置，都没有曲率突变的折面，这不仅是为了外观的流畅质感，

　　更是为了在后续做铸造或者锻造加工时，让金属液的填充流动更加顺畅，减少型腔内部出现气孔、缩松的缺陷概率，同时后续做表面抛光、喷涂处理时也不会因为曲率突变出现涂层堆积或者打磨不到位的问题。从安装边界来看，这款轮辋的轴向安装尺寸控制在常规轮组的安装空间范围内，不会突出车体侧面过多，也不会因为辐条的螺旋造型干涉到内侧的制动卡钳或者悬挂部件，建模时已经预留了足够的内侧安全间隙，即使装配常规尺寸的盘式制动结构，也不会出现转动剐蹭的问题。辐条之间的镂空面积经过反复调整，在保证结构强度的前提下尽可能增大镂空比例，一方面可以降低轮辋整体的转动惯量，让车辆起步、加速时的动力响应更轻快，另一方面也能让制动盘暴露在气流中的面积更大，强化制动系统的风冷散热效果，在连续下坡或者频繁制动的使用场景下，能有效降低制动系统的热衰减幅度。轮辋外圈的螺栓凸台高度经过精确计算，既保证了螺栓锁紧时的接触面压强度，也不会因为凸台过高导致螺栓装配后外露长度超标，影响轮毂装饰盖的安装。整个结构的壁厚设计遵循均匀过渡原则，从中心安装座到辐条再到轮辋外圈，壁厚差控制在合理范围内，避免加工成型过程中因为冷却速度不一致导致零件出现变形翘曲。
