Creo曲面造型简易概念车身结构

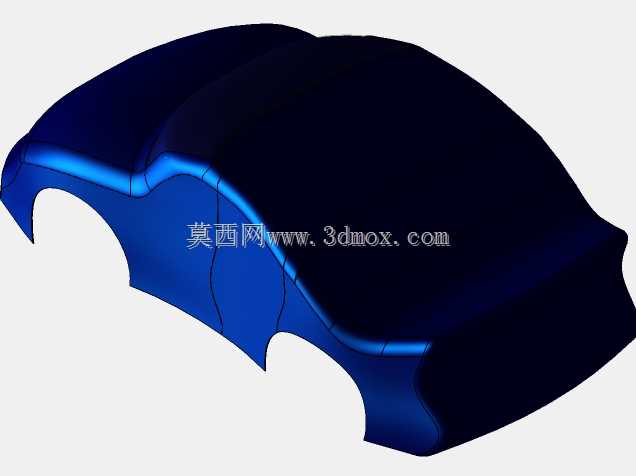

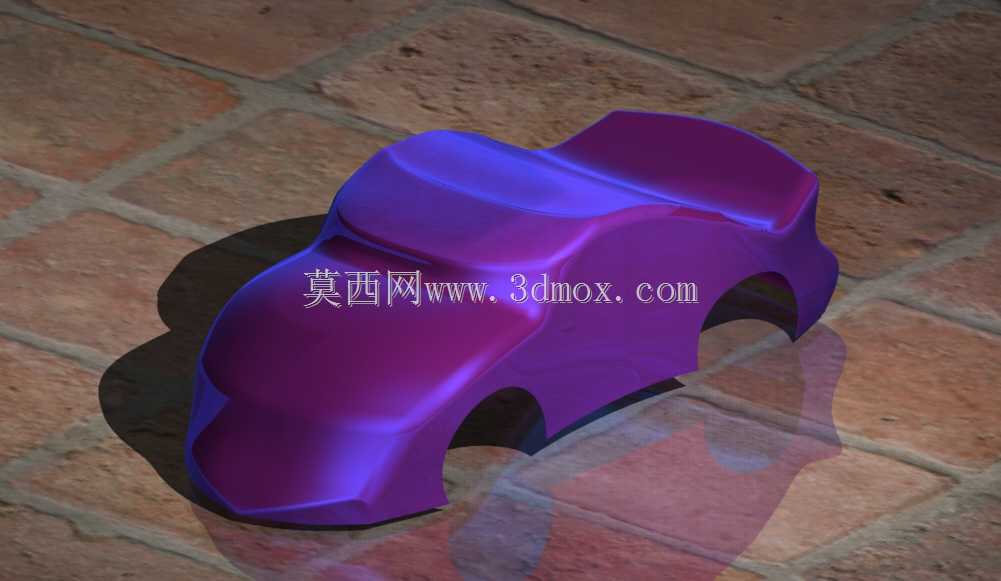

　　在乘用车前期造型验证阶段，这类简化车身曲面模型是造型部门与结构部门对接的核心载体，不同于带完整安装结构的量产车身数模，该模型聚焦外饰曲面的连续性验证，可直接用于风阻系数初步仿真、油泥模型铣削路径参考、外饰覆盖件分缝方案预研，很多高校车辆工程专业的曲面建模课程也会采用类似结构作为warp命令的实操案例，帮助学习者理解空间曲面的形变控制逻辑。从结构边界来看，该模型保留了乘用车最核心的外轮廓特征：前鼻端的俯冲曲面、乘员舱的穹顶弧度、后轮拱的包覆曲面、尾部的溜背过渡，所有曲面均为G2连续过渡，没有出现锐边断裂，这也符合量产车外饰曲面的基础要求——避免应力集中，同时满足冲压成型的工艺可行性，要知道如果曲面曲率变化率超过板材成型极限，

　　后续开模时会直接出现拉裂缺陷，这类简化模型在前期就能快速排查这类低级问题。设计过程中采用warp命令进行整体形变控制，本质是通过空间网格的权重调整来实现曲面的全局变形，相比逐根搭建曲线构面的方式，这种方法能快速调整整车的姿态比例，比如调整前悬长度、乘员舱高度、轮拱包覆范围时，不需要重构基础曲面，只需要调整变形网格的控制点权重即可，大幅提升前期造型迭代的效率，很多概念车的前期选型阶段，工程师会在一周内输出十余个这类变形方案，供造型团队筛选方向。从安装适配维度看，该模型预留了轮拱的标准避让空间，轮拱边缘的曲面弧度匹配常规16-18寸乘用车轮胎的跳动包络，也就是说后续做细化设计时，不需要大幅调整轮拱曲面就能适配常规的悬架行程空间；

　　前鼻端的曲面最低点距离基准面的高度符合乘用车前保的下部边界要求，不会出现接近角过小的问题；乘员舱的横向宽度满足双门车型的内部空间下限，后续细化A柱、B柱结构时，有足够的曲面余量做结构加厚。这类简化模型不会做壁厚、安装卡扣、加强筋这类细节结构，它的核心作用是锁定外饰的整体风格，很多人会觉得这类模型过于简单没有工程价值，实际上在整车开发流程里，外曲面的定型直接决定了后续70%的外饰件开发方向，如果前期曲面的连续性、曲率变化、边界尺寸没有验证到位，后续结构设计阶段再调整曲面，会导致所有关联的安装点、密封结构、灯具安装位全部返工，带来的开发成本损失是百万级的。实际应用中，这类模型导入CAE软件后，可以快速划分面网格做外流场仿真，

　　初步计算不同车速下的风阻系数、升力系数，对比不同曲面弧度对空气动力学性能的影响，比如尾部溜背角度调整1度，风阻系数可能出现0.005的波动，在前期用这类简化模型做快速迭代，比等完整数模出来再做仿真效率高数十倍。另外在造型评审阶段，这类模型可以直接导出STL格式做3D打印，制作1:10的缩比模型，用于评审整车的比例姿态，相比二维效果图，三维实体模型能更直观地反映曲面在不同光线角度下的光影效果，很多造型细节在二维图上看起来流畅，做成实体模型后就会发现曲面凹凸、光影断裂的问题，这也是这类简化曲面模型存在的核心价值——用最低的建模成本，完成前期造型方向的快速验证与迭代，避免后期出现颠覆性的设计调整。
