交错啮合式螺旋输送组件结构设计

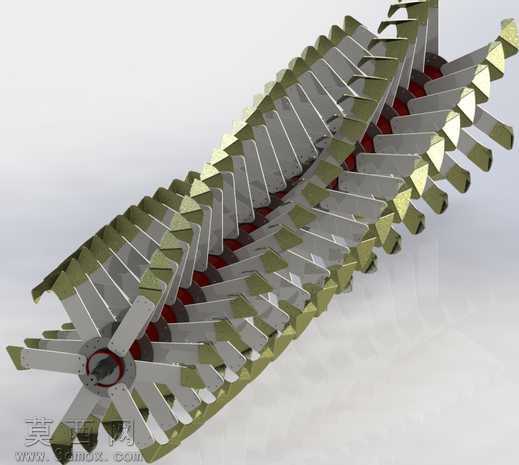

本作品为交错啮合式螺旋输送组件的三维设计成果，建模阶段采用参数化特征构建方式完成整体结构搭建，首先对双螺旋轴的核心基体进行参数定义，确定轴体直径、螺旋导程、叶片倾角等核心尺寸的匹配关系，保证两根螺旋轴的叶片能够实现无干涉交错啮合。建模过程中对每一片螺旋叶片单独做特征拉伸与扭转成型，针对叶片边缘的啮合接触面做精确的公差预留处理，避免装配后出现运动卡滞问题；轴体两端的连接法兰、定位轴肩结构采用回转特征一次性成型，保证轴类零件的同轴度公差符合机械设计规范。材质渲染阶段针对不同构件做差异化材质分配：螺旋叶片主体采用哑光银灰色金属材质模拟冷轧钢构件的表面质感，叶片边缘做轻微的倒角高光处理，还原机加工零件的边缘特征；轴体内部的支撑隔套采用暗红色工程塑料材质，与金属叶片形成清晰的视觉区分，便于观察内部的支撑排布结构；整体渲染采用柔和的漫反射环境光，搭配弱阴影效果，清晰展现双螺旋交错排布的空间结构关系，不会因过强的反光遮挡构件的啮合细节。结构设计上采用双轴平行排布方案，两根螺旋轴的旋向相反，转动过程中叶片互相嵌入对方的叶片间隙内，相比单螺旋输送结构能够大幅降低物料卡滞的概率，适合输送易缠绕、易结块的散状物料；叶片与轴体之间采用周向均匀分布的支撑筋做连接固定，提升叶片的结构强度，避免长距离输送过程中叶片受物料挤压出现变形；轴端预留标准的传动连接位，可直接匹配联轴器与驱动电机相连，无需额外做结构改装。设计过程中反复调整螺旋导程与叶片啮合深度的参数，通过运动仿真验证不同转速下的构件干涉情况，最终确定的参数组合既保证了输送过程的物料推送效率，也将构件运转过程中的磨损量控制在合理范围内，整体装配结构紧凑，构件之间的连接关系清晰，可直接用于螺旋输送设备的结构参考、教学演示或二次开发设计。
