3Dconnexion空间触控操作设备建模

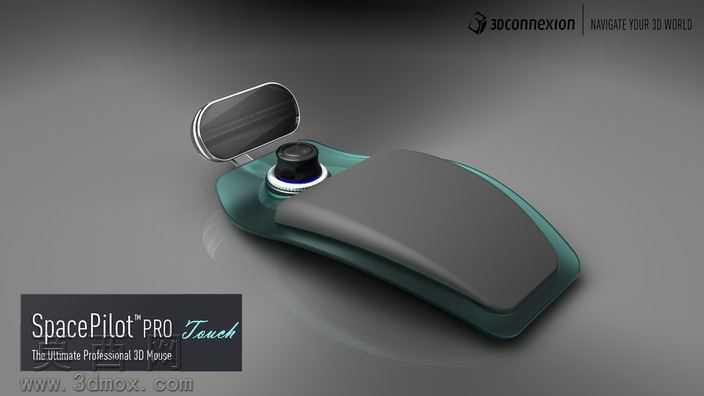

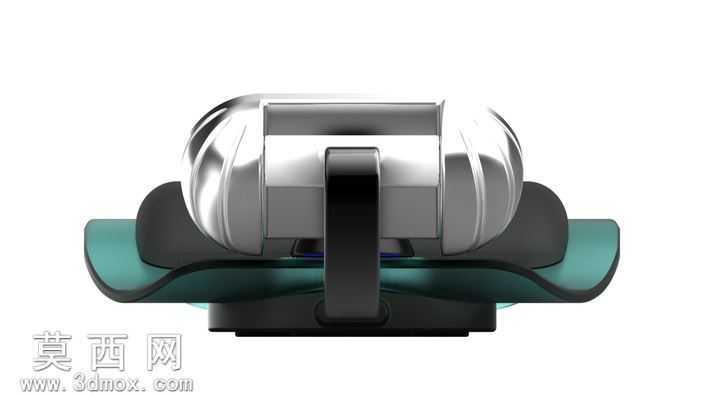

本次建模围绕专业三维操控外设展开，以还原SpacePilot PRO Touch的真实形态与功能结构为核心目标，全程在三维建模软件中完成全流程制作。建模初期先对实物进行结构拆解，将设备划分为掌托主体、六自由度操控旋钮、功能快捷键模组、侧边触控条、底部防滑基座五大核心模块，采用多边形建模方式逐块勾勒轮廓，针对掌托的人体工学曲面，通过多次调整控制点曲率模拟贴合手掌的自然弧度，避免生硬棱角带来的违和感。材质渲染阶段，针对不同部件的物理特性做精细化区分：掌托主体采用哑光亲肤塑料材质，调整粗糙度参数模拟类肤涂层的细腻磨砂质感，边缘处添加极细微的倒角高光还原注塑工艺的真实细节；六自由度旋钮部分采用金属包边搭配亮面亚克力顶盖，金属部分添加细微的拉丝纹理，顶盖部分调整折射率模拟透明材质的通透折射效果，旋钮底部的环形灵敏度调节环做分色处理，用深灰与浅灰的撞色区分功能区域；侧边的功能按键做独立建模，每个按键预留合理的按压间隙，表面添加细微的凹陷字符标识，还原真实按键的触控反馈视觉效果。结构设计上严格遵循实物的装配逻辑，掌托与基座的衔接处做隐藏式卡扣结构模拟，底部添加防滑橡胶垫的凹凸纹理，旋钮与主体的连接部分做嵌套结构处理，保证各部件的位置关系完全符合真实产品的装配公差。渲染阶段采用三点布光方案，主光源从侧上方打亮设备主体曲面，辅光源补全暗部细节避免死黑，轮廓光勾勒设备边缘提升立体感，背景采用低饱和度的渐变灰色突出产品本身，最终渲染图完整呈现出这款专业三维操控外设的质感与结构特征，可用于产品展示、结构参考等场景。
