钢结构混凝土造桥公路建设发射梁

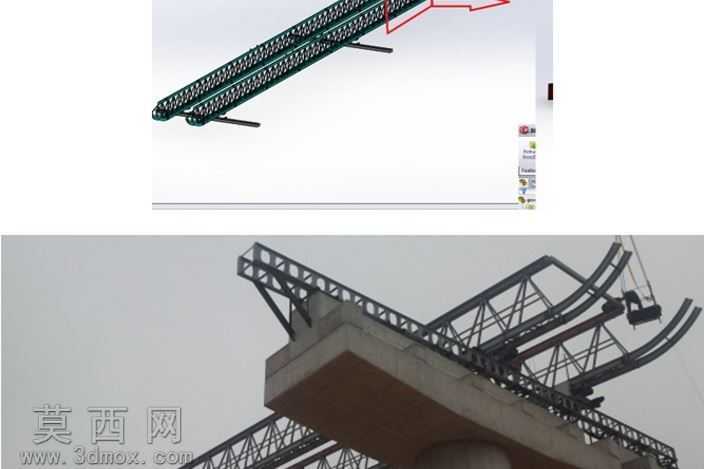

本模型为钢结构混凝土造桥公路建设所用的发射梁，采用三维建模软件完成全参数化设计，建模过程中严格遵循桥梁工程构件的实际尺寸规范，对发射梁的主体桁架结构、混凝土基座连接部位、支撑脚结构均进行了1:1比例还原。建模阶段先通过草图绘制勾勒发射梁的整体轮廓，针对双轨式的梁体轨道部分，采用扫掠特征生成连续的轨道型材结构，对桁架的交叉支撑部位使用阵列特征快速完成多组相同构件的排布，同时对各构件的连接节点做了精细化处理，还原了实际工程中的焊接、螺栓连接的结构细节。材质设置上，钢结构部分赋予哑光深灰金属材质，调整金属度、粗糙度参数模拟热轧钢材的表面质感，混凝土基座部分赋予带有细微颗粒纹理的混凝土材质，还原混凝土浇筑后的粗糙表面效果，轨道的接触部位适当提高材质的反光度，模拟长期使用产生的磨损质感。渲染阶段采用三点布光方案，主光源模拟户外自然光投射角度，补光消除结构暗部的死黑区域，辅助轮廓光勾勒发射梁的边缘结构，搭配浅灰色背景突出构件本身的结构特征，渲染输出的效果图清晰展现了发射梁的整体形态与各部分结构关系。设计思路上，该发射梁作为桥梁建设中的专用构件，重点保障梁体的结构强度与轨道的平直度，建模时充分考虑了钢结构桁架的受力特性，对斜向支撑的排布角度、截面尺寸均做了合理性设计，混凝土基座与钢结构的连接部位做了加强结构处理，确保模型既符合工程实际的力学要求，也能直观展现发射梁的构造特点，可用于桥梁工程施工方案演示、工程教学演示等场景。
