农业收获机切削作业机构三维设计

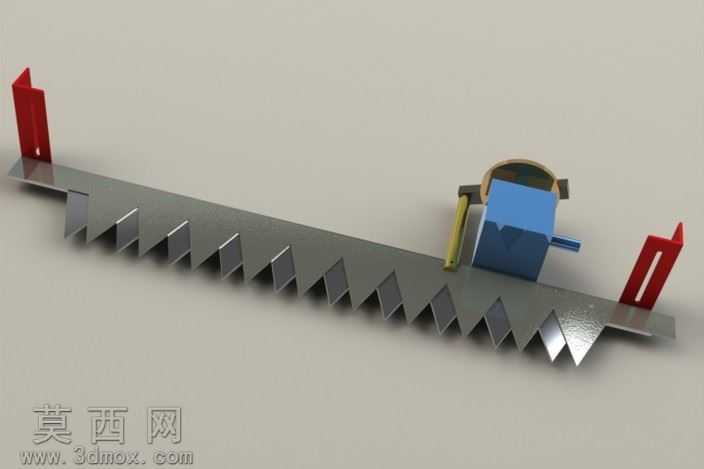

本模型为农业收获机切削作业核心机构的三维设计成果，建模阶段采用参数化特征建模思路，先梳理切削作业的运动逻辑：往复式齿形切割件作为执行端，搭配随动的压持定位组件，完成作物茎秆的有序切断作业。建模过程中先绘制齿形切割条的基准草图，严格按照农业机械切割刀片的齿距、齿形倾角参数绘制单个齿形轮廓，通过线性阵列完成整排切割齿的排布，再对切割条的基体做厚度拉伸与边缘倒角处理，还原金属刀片的锐边切削特征。压持定位组件分为两端的立式挡料件与中部的随动压块，建模时分别绘制各零件的独立特征，再按照实际装配的配合关系完成总装约束，保证切割条做往复运动时，压块可同步贴合作物茎秆完成定位，避免切割过程中茎秆倒伏偏移。材质渲染阶段，切割齿与金属基体赋予磨砂合金钢材质，调整金属粗糙度与反射参数还原农机部件的耐磨金属质感，两端挡料件赋予哑光红色工程塑料材质，中部压块的蓝色外壳做半哑光塑料质感处理，黄色操作拨杆做亮面工程塑料材质区分，通过不同材质的色彩与质感差异，清晰区分各功能部件。结构设计上重点还原切削机构的运动逻辑，齿形切割条的齿尖朝向进料方向，相邻齿形的间隙可容纳单根茎秆进入切割工位，随动压块的底面与切割条上表面保留合理作业间隙，既可以压紧茎秆避免切割时打滑，又不会阻碍切割条的往复运动。整体模型严格遵循农业收获机械的实际作业原理搭建，各部件的尺寸比例、装配关系均参考真实农机切割机构的设计参数，可用于农机原理演示、切割机构优化设计的参考素材，也可作为农业机械相关教学的三维展示案例，直观呈现往复式切削收获机构的作业过程与结构组成。
