带曲面叶片的离心式叶轮结构设计

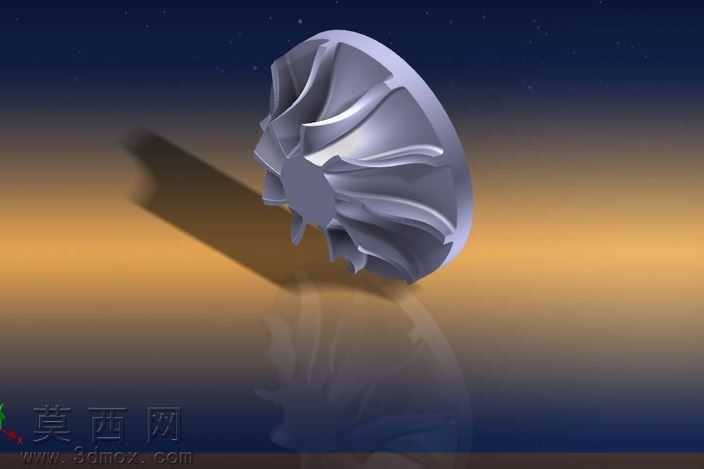

本作品为离心式叶轮三维设计成果，建模阶段以流体力学性能需求为核心逻辑，先通过参数化草绘确定叶轮轮盘的基准轮廓，以中心轮毂为定位基准，均匀排布12片三维扭曲叶片。叶片造型采用多截面曲面拟合方式，逐段调整叶片进口角、出口角与叶型厚度分布，保证气流沿叶道流动时的顺滑过渡，避免出现局部涡流与流动分离问题。建模过程中对叶片与轮盘的衔接位置做了圆角过渡处理，既消除了应力集中隐患，也符合实际铣削加工的工艺要求，避免加工时出现刀具干涉。渲染阶段采用金属质感的哑光合金材质，模拟实际加工后的铝合金或不锈钢毛坯质感，场景设置渐变暖色调背景与定向柔光光源，通过光影投射凸显叶片的曲面弧度与整体结构的立体感，清晰呈现叶轮流道的空间形态。结构设计上兼顾了气动性能与加工可行性，轮毂中心预留了标准轴孔与键槽定位结构，轮盘背面做了轻量化减重处理，在保证整体结构强度的前提下降低叶轮自重，减少运转时的动平衡负载。设计过程中反复校核了叶片的型线精度，确保相邻叶片间的流道宽度均匀一致，整体结构满足离心式流体机械的运转需求，可直接用于后续的数控加工编程、流场仿真分析或3D打印样件制作，适配通风设备、涡轮增压器、流体泵等多种动力场景的应用需求。
