两轮车用前置仪表盘总成结构设计

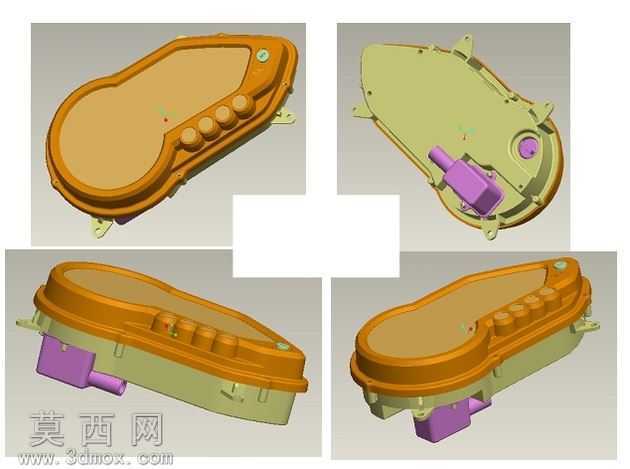

本作品为两轮机动车前置仪表盘的三维结构设计，建模过程中首先基于实车安装空间的尺寸边界，完成整体轮廓的参数化草绘，采用异形曲面造型适配车辆前部的流线型外罩，避免安装时出现干涉问题。建模阶段优先拆分上下壳体两个核心部件，上壳体采用半透明磨砂质感的显示面板区域，边缘做圆弧过渡处理，侧边集成多颗物理操作按键，按键的凸起高度、间距均按照人机操作的拇指触控范围设定，保证骑行过程中盲操作的识别度与按压反馈感。下壳体作为承载内部电子元件的基座，设计有多处定位卡扣与螺丝柱，用于固定内部PCB板、显示模组与接线端口，侧边预留的紫色接插件安装位做了防呆结构设计，避免装配时插反线路，同时接插件周边做了挡水筋结构，提升雨天行驶时的防水性能。材质分配上，上壳体外圈采用耐候性ABS工程塑料，适配户外日晒雨淋的使用场景，显示区域采用半透光PC材质，保证背光显示的均匀度，下壳体采用增强尼龙材质提升结构强度，接插件部分采用绝缘PBT材质满足电气安全要求。结构设计阶段充分考虑量产装配的可行性，上下壳体的卡扣配合公差控制在0.1mm范围内，既保证装配后的紧密性，也方便后期维修拆卸，壳体表面的加强筋布局经过受力仿真验证，在车辆行驶振动工况下不会出现壳体变形、按键卡滞的问题。整体模型完整还原了该款仪表盘从外部造型到内部安装结构的全部细节，可直接用于结构验证、开模参考以及整车装配的干涉检查，该款仪表盘作为2007年首次在印度量产的数字式两轮车仪表，结构设计兼顾了成本控制与功能可靠性，适配多数经济型两轮车型的安装需求。
