双槽式传动滑轮三维结构设计

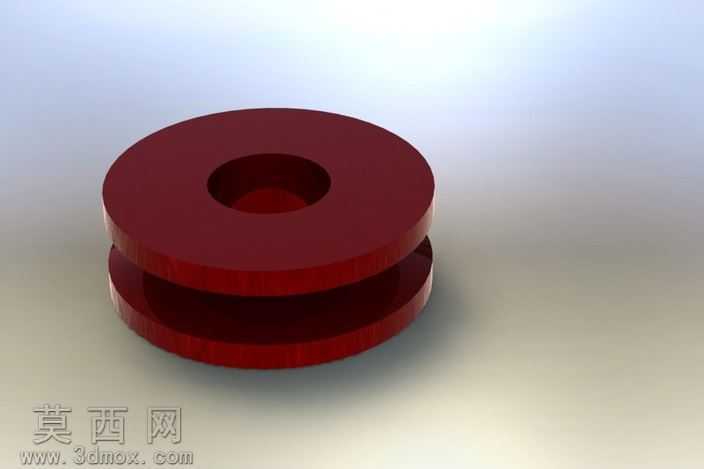

本款滑轮采用三维参数化建模方式完成整体结构设计，建模过程中首先以中心旋转轴为基准绘制截面轮廓，通过回转特征生成滑轮的基础轮体结构，再通过拉伸切除特征加工出中部的环形V型绳槽，确保槽体的弧度、深度与宽度完全匹配常规传动绳索的尺寸规格，能够在传动过程中对绳索形成稳定的限位导向作用，避免绳索出现脱槽、偏移的问题。轮体中心的轴孔采用同轴度约束设计，保证孔位与轮体外圆、绳槽的同心度误差控制在合理范围内，可适配标准规格的连接转轴，保障滑轮转动时的平稳性，减少运行过程中的径向跳动。材质渲染阶段选用了深红色金属质感漆面材质，通过调整材质的粗糙度、反光度参数，还原出工业金属构件表面的哑光漆面效果，同时添加了细微的环境反射效果，让模型的视觉呈现更贴近真实工业零件的质感。结构设计上采用双轮盘夹槽的对称式布局，两侧轮盘的厚度一致，整体受力分布均匀，既能够承受绳索传动过程中产生的径向载荷，也能通过对称结构降低转动时的不平衡力矩。设计过程中充分考虑了滑轮的实际使用场景，针对传动、导向、起重等不同工况的受力需求，对轮缘厚度、槽壁倾角、轴孔长度等参数进行了优化，在保证结构强度的前提下尽可能控制轮体的整体重量，减少转动过程中的惯性阻力。模型的所有特征均保留了可编辑的参数化历史记录，后续可根据不同的载荷需求、绳索规格快速调整尺寸参数，适配不同的使用场景，整体结构简洁规整，无冗余设计特征，符合机械零件的加工工艺要求，可直接用于后续的工程图导出、装配模拟以及力学仿真分析。
