工业厂房用多格玻璃金属主闸门结构

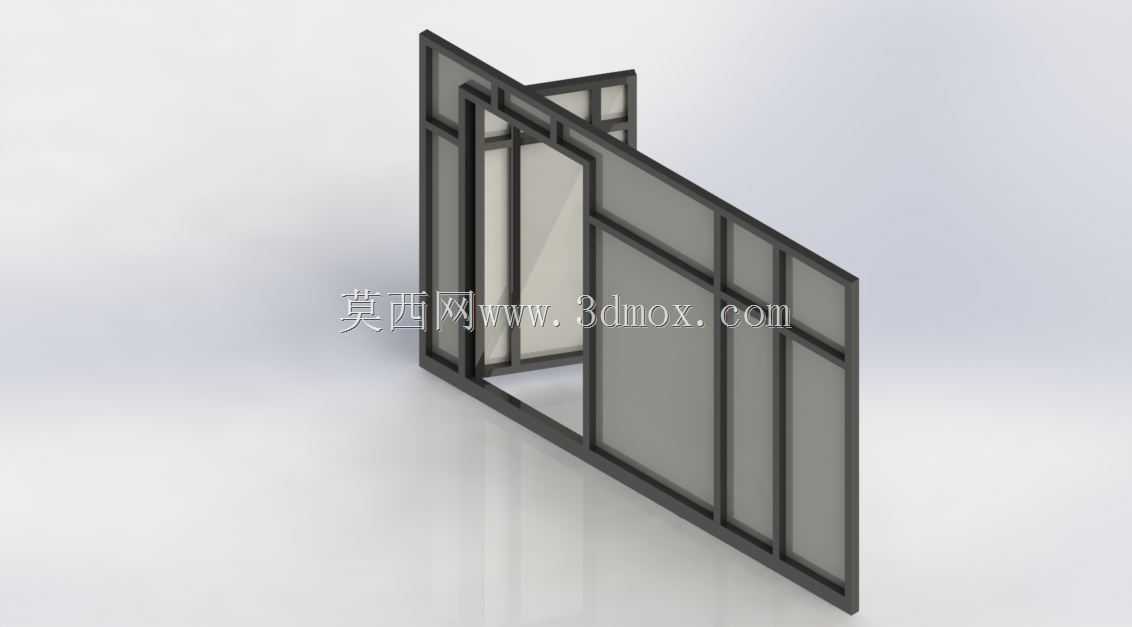

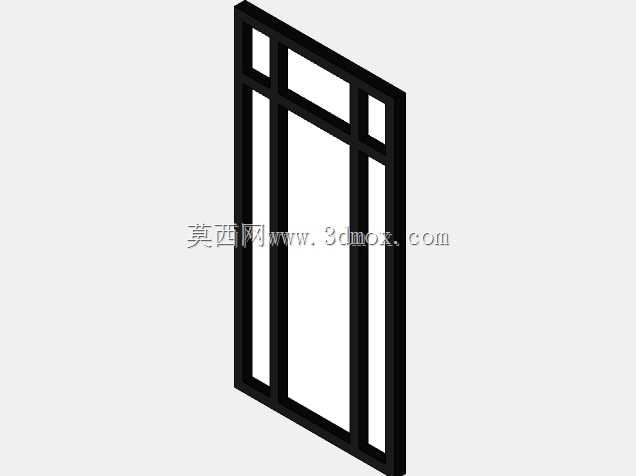

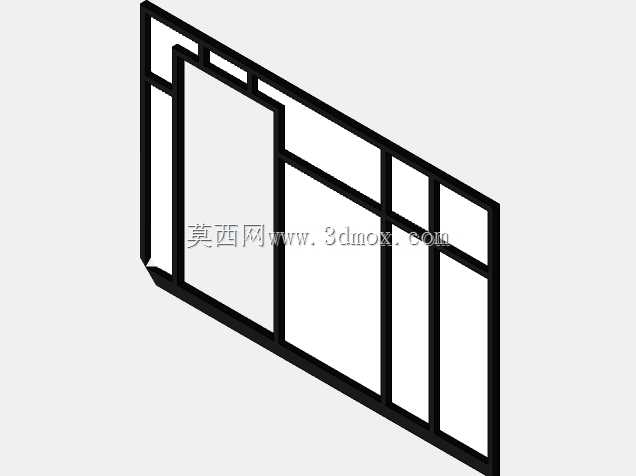

　　这款金属主闸门的设计，最初是针对工业厂房内部区域分隔、车间人行与小型物料通道的管控需求做的结构方案，区别于常规厚重的工业卷帘门或者全钢平开门，它兼顾了区域通透可视性与通道隔断的基础功能，在需要兼顾采光、区域可视管理的生产车间、仓储分区、厂区办公与生产衔接区域都有适配空间。从结构设计逻辑来看，框架采用矩形金属型材做整体受力骨架，型材截面的选型是按照日常通行场景下的侧向受力、频繁开关的抗疲劳要求确定的，主框架型材壁厚预留了足够的抗形变余量，避免长期开关碰撞出现框架扭曲、接缝错位的问题。门体的分格设计没有采用整幅大板的结构，而是通过中挺型材将门扇区域分割为多个矩形安装位，每个安装位内嵌半透明磨砂面板，既可以让通道两侧的光线互相穿透，减少车间内部的照明补光需求，又能避免完全通透带来的人员误撞、区域隐私不足的问题，同时多格的结构也能降低单块面板的受力面积，即使受到小型工具的意外磕碰，也只会损伤单块面板，更换维护的成本远低于整幅面板结构。

　　从安装边界的角度考量，这款闸门的整体安装宽度适配常规的1.8米至2.4米宽的通道洞口，安装高度适配2.2米至2.8米的常规工业门洞高度，安装时不需要对现有土建洞口做大规模改造，只需要在洞口两侧的墙体或者钢结构立柱上预留固定螺栓孔位，将外框通过膨胀螺栓或者焊接连接板与主体结构固定即可，门扇与外框之间采用合页做转动连接，合页的安装位置做了加强衬板设计，避免长期开关过程中合页处的型材出现撕裂变形。门体的转动侧预留了锁具安装位，可以适配常规的工业通道锁、电磁锁等不同管控级别的锁具，满足不同区域的出入权限管理需求。

　　在功能特性上，这款闸门的门扇开启角度可以达到180度，完全开启后门扇可以贴合到侧边的墙体或者隔断上，不会占用通道的有效通行宽度，方便小型手推车、周转料箱的通行，区别于普通民用室内门90度的开启角度，更适配工业场景的物料转运需求。框架的拼接位置采用45度角码连接加结构胶密封的工艺，既保证了拼接位置的结构强度，又能避免拼接缝隙积灰，日常清洁维护只需要擦拭框架表面与面板即可，没有难以清理的卫生死角。面板与框架的连接采用嵌入式压条固定，不需要在面板上打孔，避免了打孔位置出现应力开裂的问题，后期更换面板时只需要拆下压条即可完成更换，不需要整体拆解门扇框架，大幅降低了后期运维的工作量。

　　设计过程中也充分考虑了不同场景的适配性，框架的型材截面做了通用化设计，如果是对防护等级要求更高的区域，可以将磨砂玻璃面板更换为钢板、冲孔网等不同材质的填充板，不需要修改整体框架结构，就能适配不同的使用需求；如果是需要做双向通行的管控，也可以在门扇两侧都加装把手，不需要额外改动结构。门体的底部预留了扫地条的安装槽，可以根据地面的平整度选配不同厚度的密封扫地条，减少门扇底部与地面之间的缝隙，避免车间内的灰尘、气流通过缝隙串流，在有恒温要求的生产区域，也可以加装密封胶条提升整体的密封性能。从结构受力的仿真验证结果来看，这款闸门的框架在受到常规的侧向推力、开关碰撞力时，最大形变量控制在型材允许的形变范围内，不会出现永久变形，整体的结构使用寿命可以满足工业场景下十年以上的频繁使用需求，不需要频繁更换结构部件。
