透明剖视结构油缸活塞组件设计

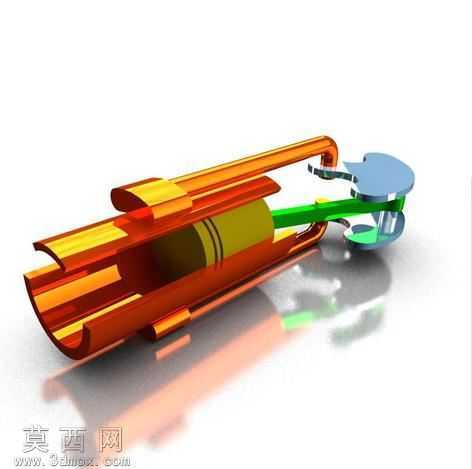

本作品为液压系统核心执行元件的油缸活塞组件三维设计，采用半透明剖视的渲染表现形式，直观呈现组件内部的装配关系与运作逻辑。建模阶段严格遵循液压元件的通用设计规范，先完成缸筒、活塞杆、活塞密封件、端盖连接结构等核心零件的参数化建模，对缸筒内壁的配合公差、活塞与活塞杆的同轴度要求、密封沟槽的标准尺寸都做了精准还原，保证各零件装配后不存在干涉问题，符合实际生产的加工装配要求。材质设置上，缸筒部分采用高透的橙黄色半透明工程塑料质感材质，既保留了金属缸筒的轮廓结构，又能让使用者清晰看到内部活塞的安装位置与运动行程；活塞杆选用亮绿色金属质感材质，突出其传动核心的视觉定位；端部连接结构采用银灰色金属材质，还原钢制零件的哑光金属质感，不同材质的色彩区分让整个组件的结构层级一目了然。渲染阶段采用柔和的影棚布光方案，通过多角度柔光打光凸显透明材质的折射效果与金属零件的反光质感，背景选用纯白色弱化无关元素干扰，让视觉焦点完全集中在组件本身的结构展示上。设计思路上，该组件重点还原了双作用油缸的核心传动结构，活塞与缸筒之间预留了密封件的安装空间，活塞杆端部的连接结构采用通用铰接形式，可适配多数液压传动场景的安装需求，整体建模精度可直接用于教学演示、结构原理讲解以及液压系统的方案选型参考，通过剖视化的视觉处理，降低了液压元件内部结构的理解门槛，能够帮助学习者快速掌握油缸活塞组件的运作原理与装配逻辑。
