异形仿生骷髅曲面结构造型设计

　　这类异形仿生曲面结构，在文创衍生品开发、主题装置道具制作、数字艺术创作领域有着很广的适配场景，很多主题展馆的互动装置、潮玩手办的原型开发、影视特效的实体道具制作，都会用到这类高精度的曲面结构作为设计基底。从实际使用的角度看，这类结构不需要承担重载力学载荷，核心要求是曲面顺滑无折痕、网格分布均匀，不管是后续做3D打印的实体输出，还是做CNC五轴加工的硬质道具，或是做渲染环节的材质贴图映射，均匀的曲面网格都能大幅减少后期修模的工作量。

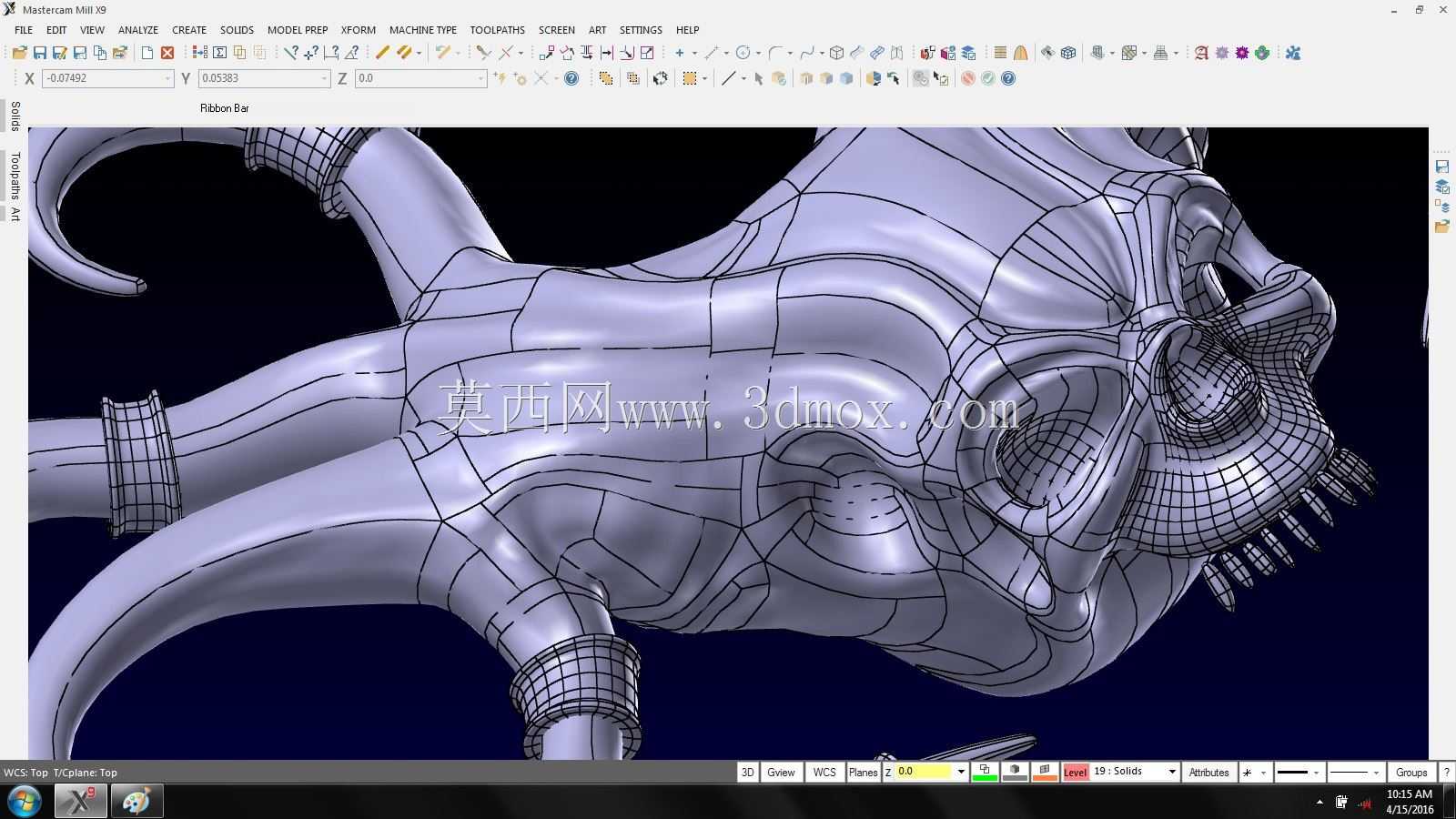

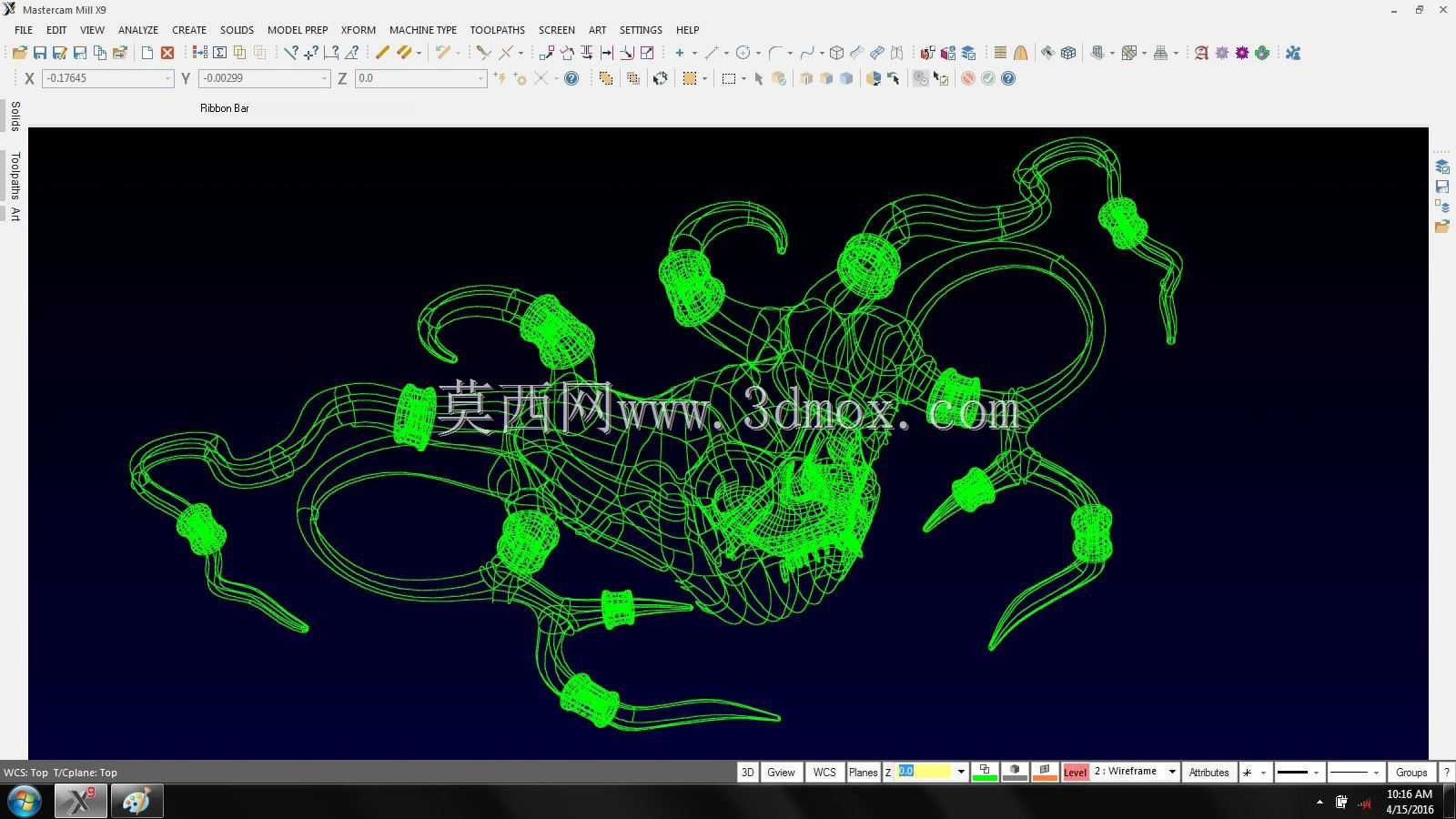

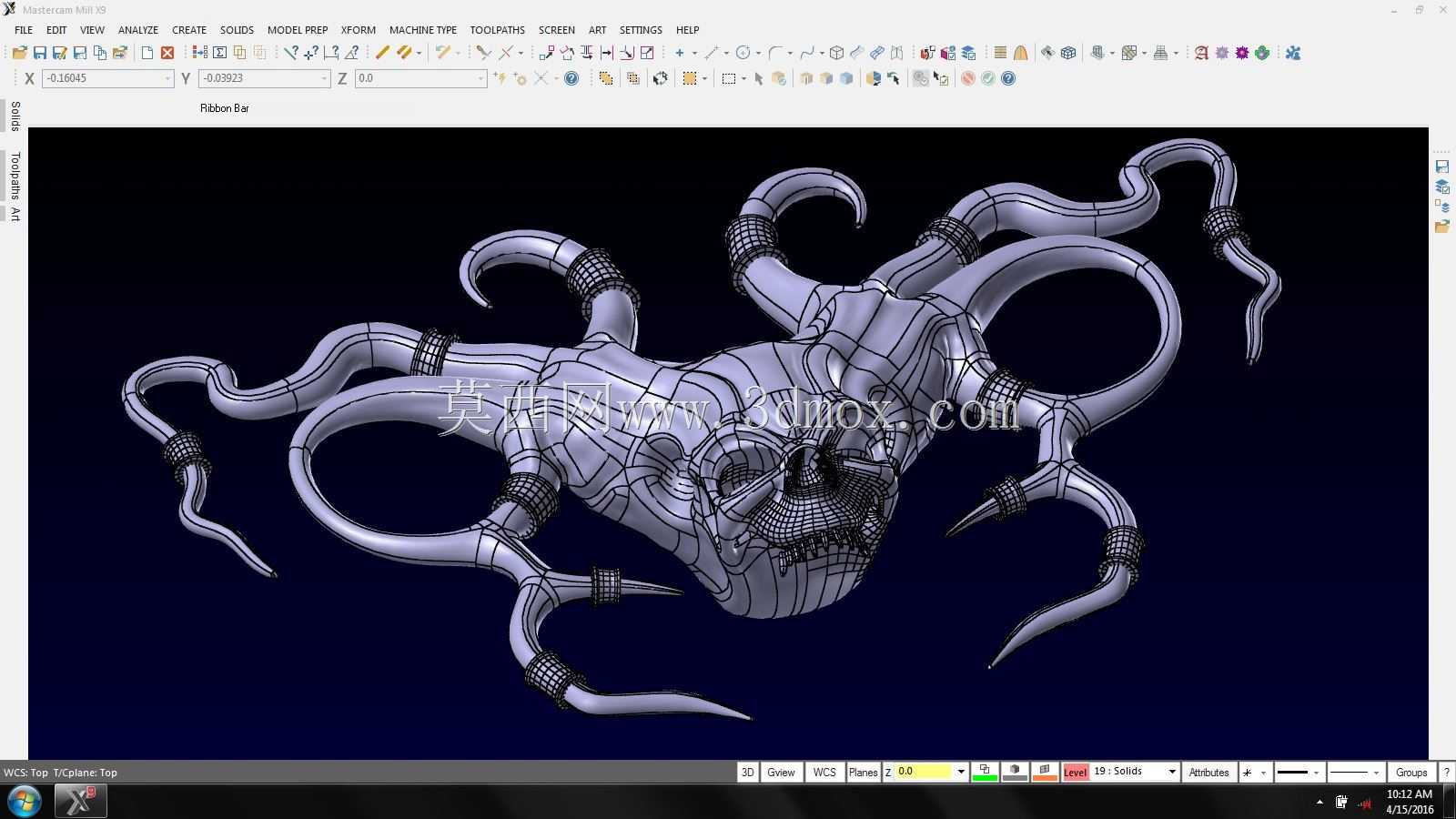

　　做这个结构的设计时，首先要处理多边形网格到NURBS曲面的转换逻辑，很多从扫描或者多边形建模得到的异形网格，会存在三角面分布杂乱、曲面曲率不连续的问题，直接转成NURBS曲面会出现局部褶皱、曲率突变的情况，后续不管是加工还是做结构装配都会出问题。设计过程中首先要对原始网格做拓扑重构，沿着造型的自然肌理走向排布曲面的控制顶点，比如眼眶周围的环形凹陷、鼻骨位置的曲面收窄、颅面位置的平缓过渡，都要顺着结构的自然走势划分曲面片，避免出现跨曲率区域的大曲面片，不然曲面拟合的时候会出现局部鼓包或者凹陷的瑕疵。

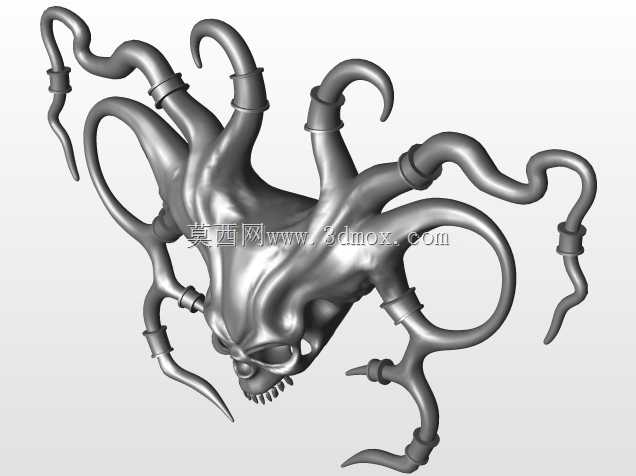

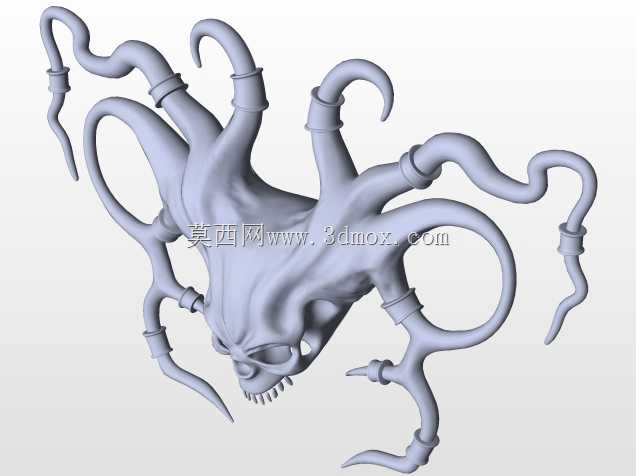

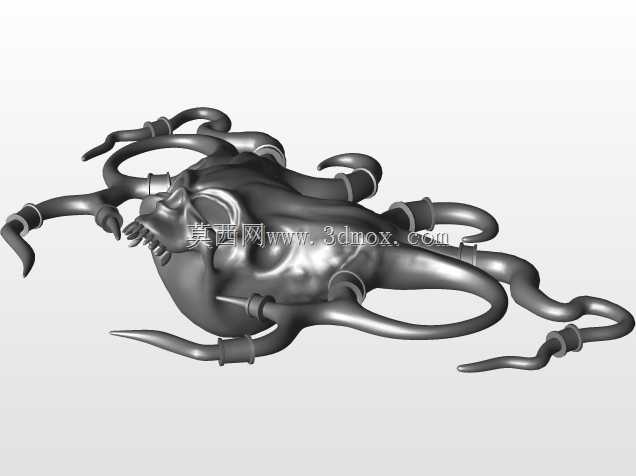

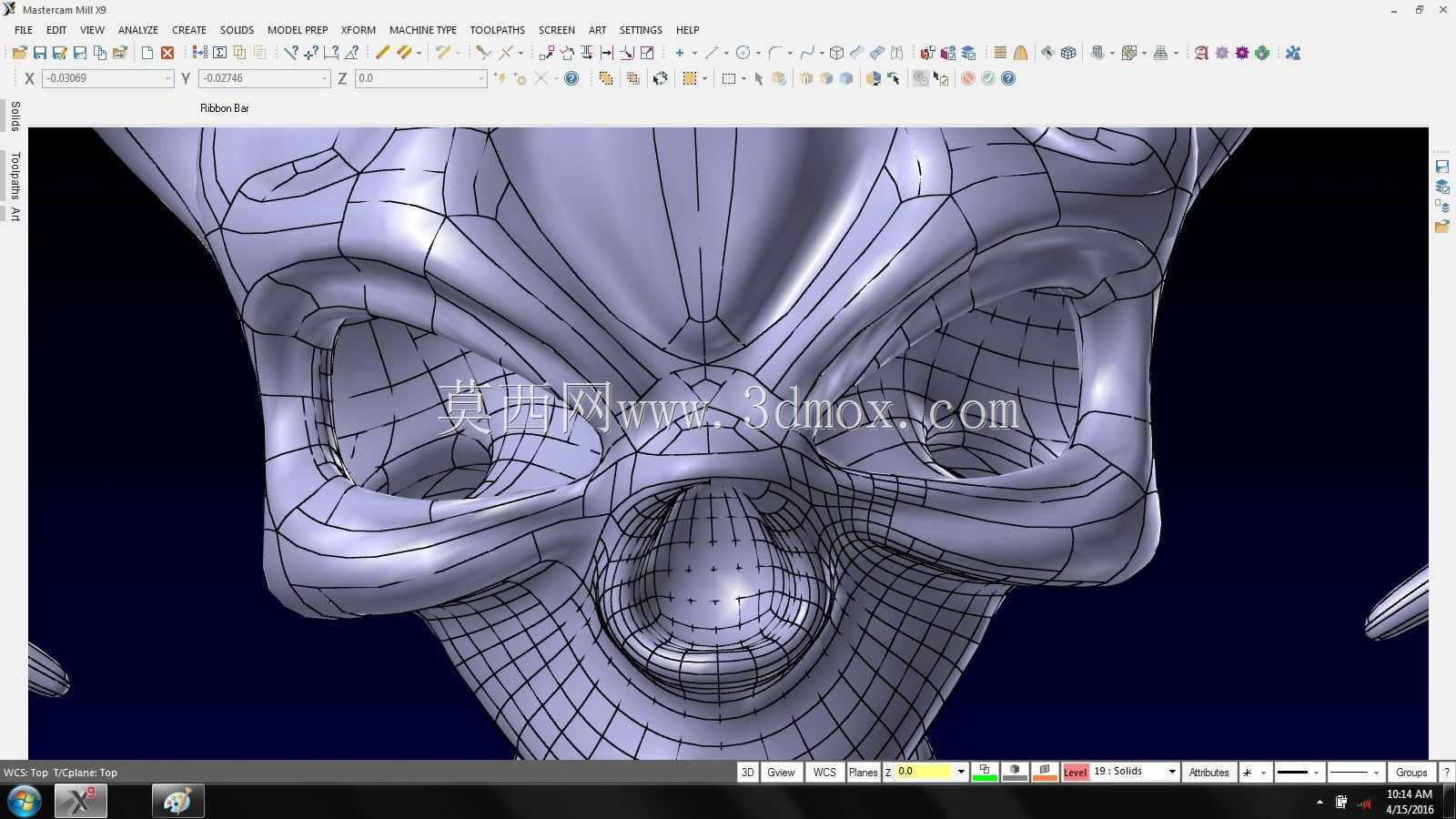

　　从结构边界来看，这个造型的整体外轮廓是对称式的仿生结构，面部的曲面起伏落差比较大，眼眶位置的内凹深度占整体厚度的三分之一左右，鼻骨位置的收窄曲面曲率变化最快，做曲面重构的时候要在这些曲率变化大的区域加密控制顶点，保证曲面的G2连续，避免出现肉眼可见的棱线。如果是用于3D打印制作实体道具，这个结构的壁厚可以根据使用场景调整，做展示类道具的话壁厚控制在1.5-2mm就足够支撑结构强度，要是做需要承受触碰的互动装置，壁厚可以加到3-4mm，同时在内部增加稀疏的支撑筋，避免打印或者使用过程中出现变形。

　　很多刚接触异形曲面建模的工程师，做这类结构的时候容易犯的错误是直接用自动转换工具一键生成NURBS曲面，出来的结果要么是曲面片数量过多导致文件过大，后续导入其他工程软件的时候出现卡顿，要么是曲面连续性不够，做高光渲染的时候会出现明显的断痕。正确的处理思路是先把原始多边形模型做减面优化，把冗余的三角面清理掉，标记出曲率变化大的特征线，比如眼眶的轮廓线、颧骨的转折线、下颌的边缘线，以这些特征线为边界划分不同的曲面区域，每个区域单独做NURBS曲面拟合，最后再把相邻的曲面做连续性匹配，这样出来的曲面既保证了造型的还原度，又能控制曲面片的数量在合理范围内，后续不管是做结构修改还是加工输出都能顺畅操作。

　　从实际应用的适配性来说，这个曲面结构可以直接对接多种加工工艺，做光敏树脂3D打印的话，因为曲面是连续顺滑的，不需要额外做太多支撑，只有眼眶内部的深腔位置需要加少量易拆除的支撑，打印完成后的后处理打磨工作量也很小；如果是做玻璃钢材质的大型主题道具，这个NURBS曲面可以直接输出为加工用的分片模型，按照加工设备的尺寸拆分曲面块，每块曲面的边界都做衔接止口，现场安装的时候可以直接拼接，不需要现场反复修型。另外在数字内容创作领域，这个结构的均匀UV排布也方便做材质贴图的绘制，不管是做金属质感的艺术装置，还是做仿骨质的潮玩原型，贴图映射的时候不会出现拉伸变形的问题，能大幅缩短内容制作的周期。

　　做这类异形仿生结构的设计，核心不是追求曲面的绝对参数化，而是要平衡造型还原度和工程可用性，很多纯艺术方向的建模人员做出来的多边形模型，看着造型没问题，但是转成工程可用的NURBS曲面后会出现各种几何错误，比如非流形边、曲面自交、曲率不连续，这些问题在后续加工环节都会导致生产失败。所以在设计阶段就要提前考虑后续的工艺需求，在保证造型视觉效果的前提下，尽量让曲面的拓扑结构规整，控制顶点分布均匀，曲面之间的连续性达到加工要求，这样的模型才能真正从数字设计落地到实体应用中，而不是只能在渲染软件里看效果。
