高功率微波束发射装置辐射端结构设计

　　这套高功率微波束发射装置的辐射端结构，核心围绕定向能量场的均匀输出需求展开设计，区别于常规通讯类微波天线的低功率信号传输属性，其结构设计首先要满足高功率工况下的场强分布一致性要求。从实际应用场景来看，这类发射端结构可适配定点区域电磁防护、特定范围非接触式电磁干预等场景，在结构设计阶段需要优先考虑辐射面的相位一致性，避免局部场强过高带来的介质击穿风险，同时也要兼顾长期工作状态下的结构稳定性。

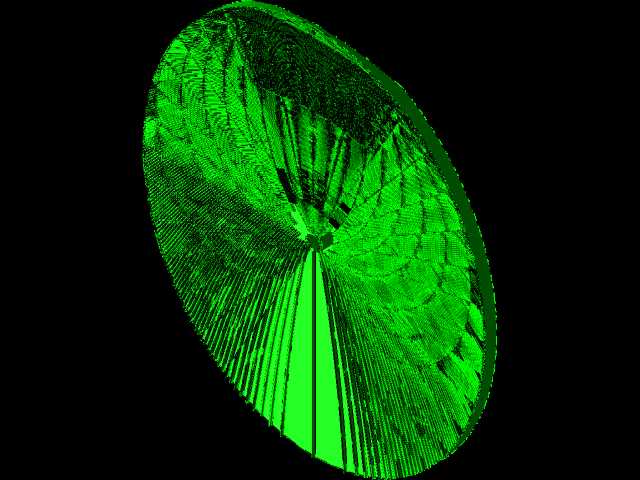

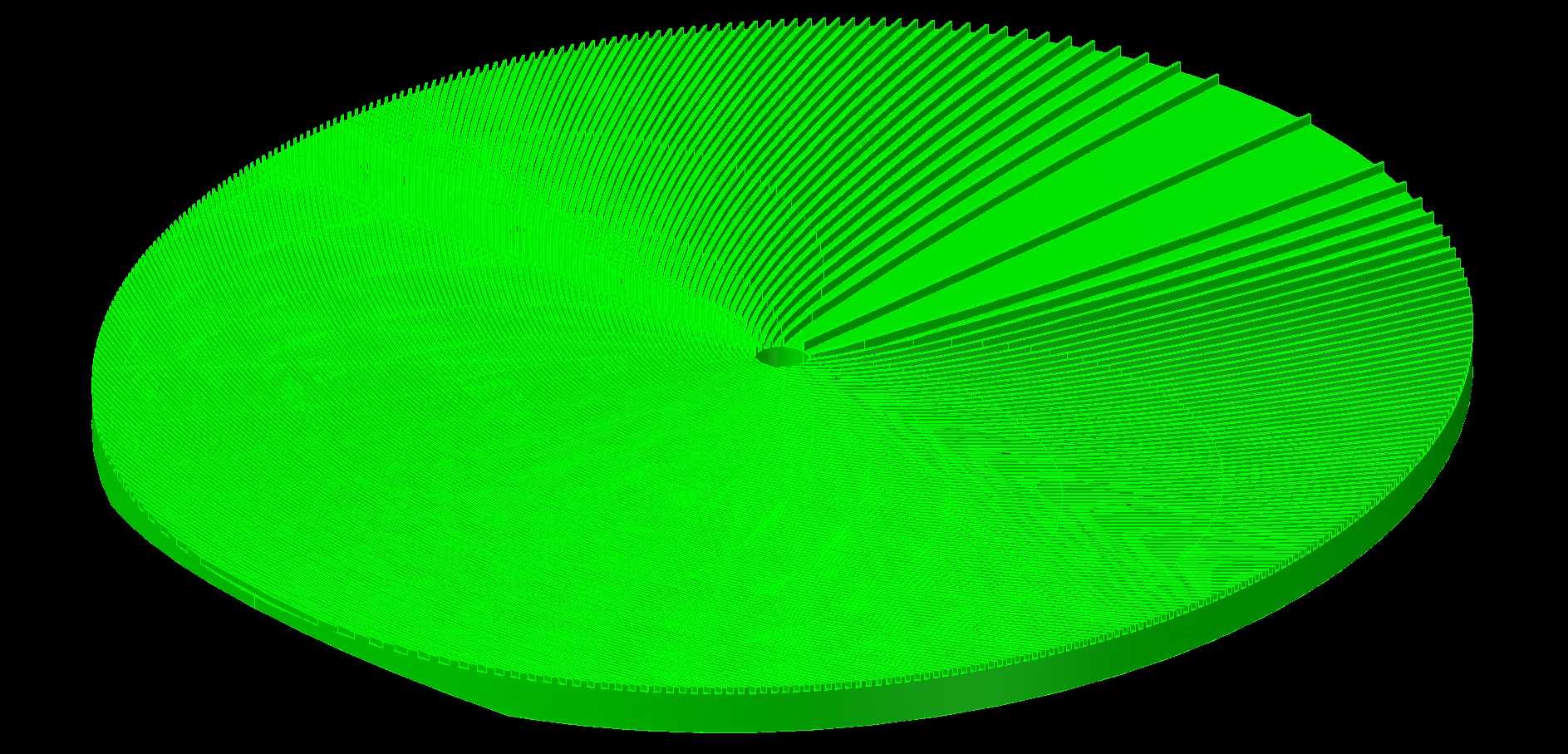

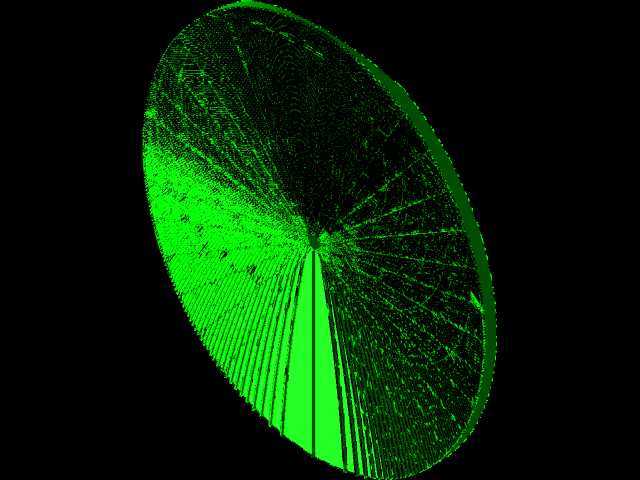

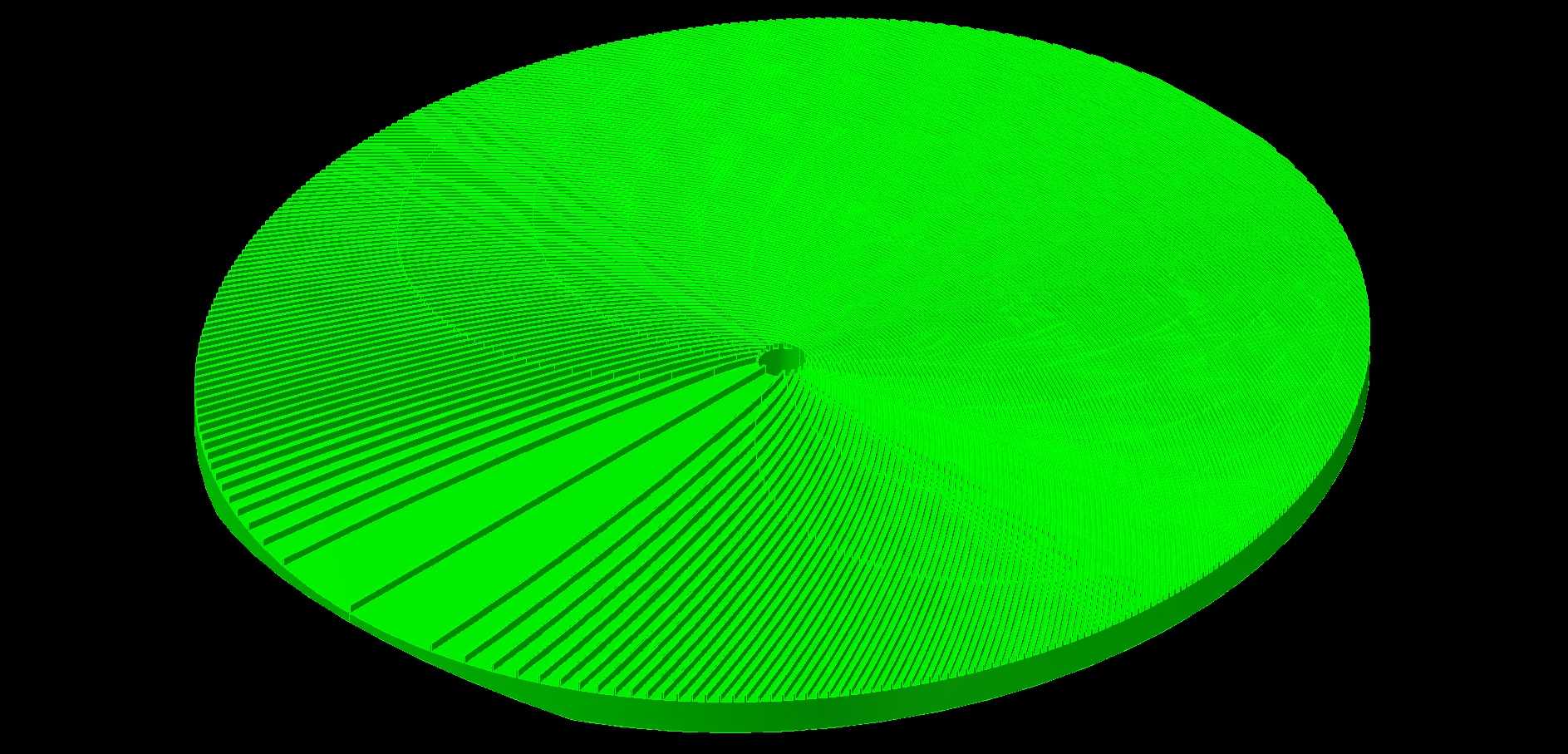

　　整个辐射端面采用类圆盘式的辐射阵列排布，从中心馈电点向外延伸出多组渐变式辐射肋条，肋条的间距、高度从中心到外沿按照切比雪夫分布规律做梯度调整，这种排布方式能够让微波能量在辐射口面处形成均匀的平面波输出，避免边缘绕射带来的能量损耗与旁瓣抬升问题。设计过程中需要严格控制每一组辐射肋条的形位公差，相邻肋条的高度差不能超过工作波长的五十分之一，否则会导致口面相位差超标，直接影响主瓣方向的能量集中度。

　　从安装边界来看，整个辐射端的外轮廓为正圆形结构，中心预留的馈电接口尺寸适配标准波导法兰连接规格，安装时需要保证辐射端面与后端馈电结构的同轴度误差控制在0.1mm以内，避免馈电偏心带来的方向图畸变。辐射端的厚度方向尺寸经过多轮迭代优化，在保证结构强度的前提下尽可能压缩轴向尺寸，既能够降低整体设备的风阻系数，也能减少安装时的空间占用，适配车载、固定式等多种安装载体的空间要求。

　　结构材质选择上，辐射肋条与基底采用一体化导电金属加工成型，表面做导电氧化处理，既能够降低微波传输过程中的导体损耗，也能提升户外工况下的抗腐蚀能力。每一组辐射肋条的根部都做了圆弧过渡处理，避免尖角结构带来的尖端放电问题，这一点在高功率微波工况下尤为关键——如果存在尖角毛刺，工作时很容易出现局部场强击穿，不仅会损失辐射能量，严重时还会损坏后端的功率放大模块。

　　在实际功能实现层面，这种辐射端结构能够将后端磁控管或者行波管输出的高功率微波能量，整合成定向性极强的窄波束输出，主瓣宽度可以通过调整辐射面的直径与肋条排布参数做灵活适配，针对不同的作用距离需求，可以在不更换后端功率源的前提下，通过更换不同参数的辐射端结构来调整覆盖范围。设计时还在辐射面的外沿预留了密封安装槽，可配合透波密封罩实现整体防护，满足雨天、沙尘等恶劣环境下的长期使用要求，密封罩的材质选用低损耗透波材料，安装时要保证罩体内表面与辐射肋条顶端的间距均匀，避免透波材料引入额外的相位差。

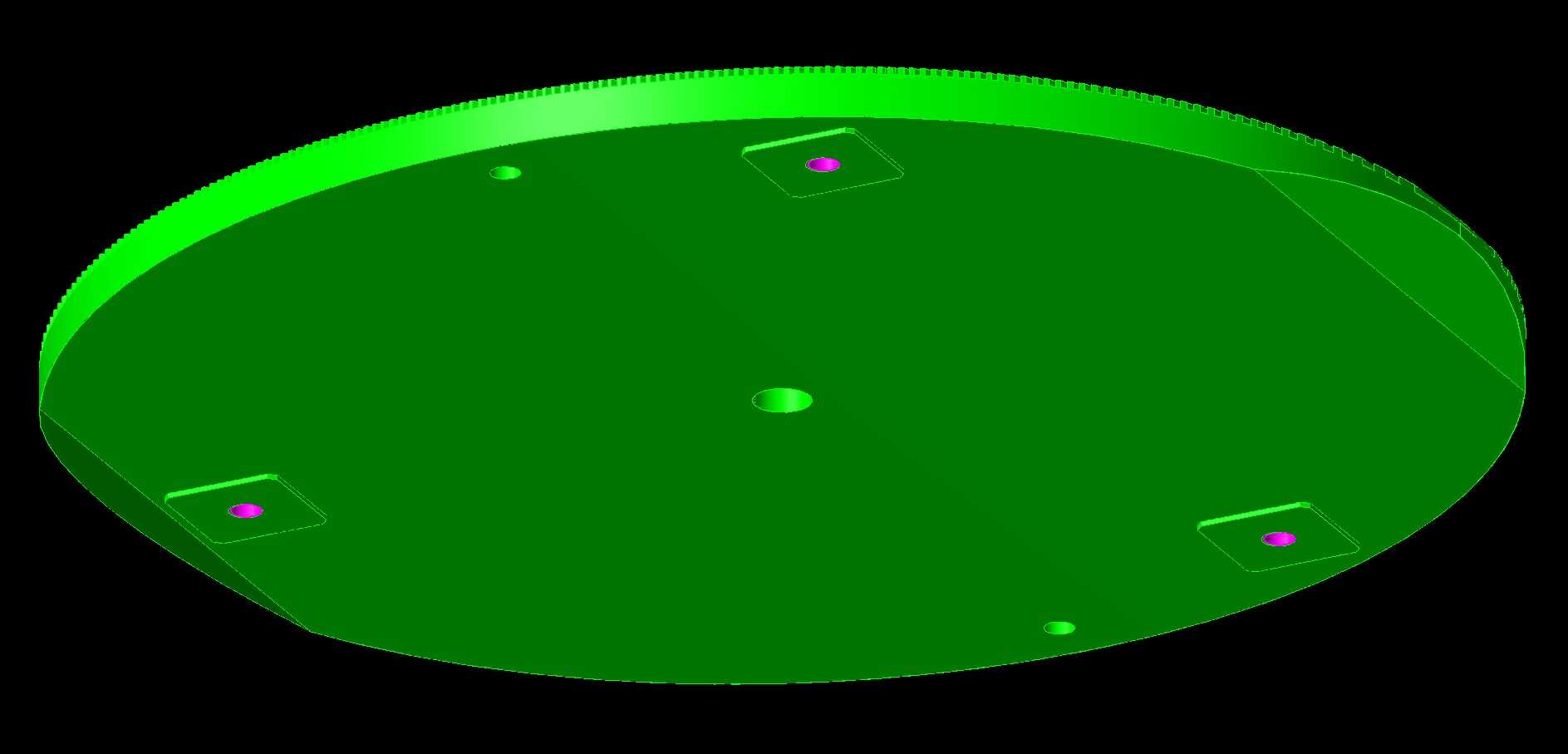

　　从结构力学角度考虑，辐射肋条的厚度从根部到顶端做渐变减薄处理，既能够减轻整体结构重量，也能保证肋条自身的结构刚度，在车载移动工况下不会因为振动出现肋条形变，长期使用也不会因为应力累积出现结构疲劳。整个辐射端与后端结构的连接采用周向均布的快拆螺钉设计，维护时可以快速拆卸更换辐射端，不需要拆解整个馈电链路，大幅降低现场维护的操作难度。

　　在设计验证阶段，需要通过电磁场仿真软件对整个辐射面的场强分布做全波仿真，反复调整肋条的长度、高度与间距参数，直到口面场强的不均匀度控制在1dB以内，同时还要做结构力学仿真，验证振动、冲击工况下的结构形变是否在公差允许范围内。实物加工完成后，还需要配合微波暗室做方向图测试，验证主瓣增益、旁瓣电平、驻波比等核心参数是否满足设计要求，确保实际工作时的能量输出效率达到预期指标。
