游艇甲板用阿尔加圆形通风天窗设计

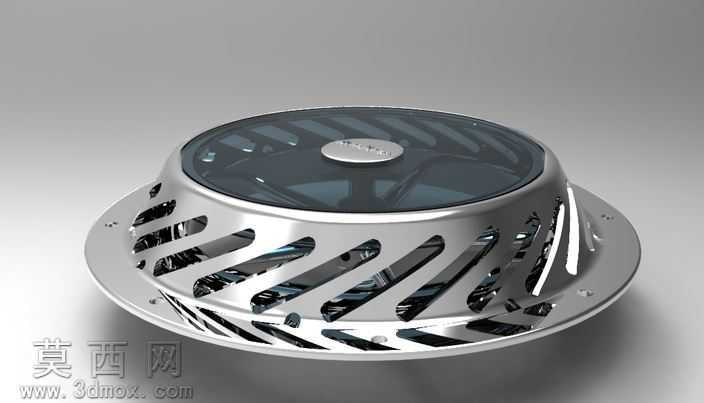

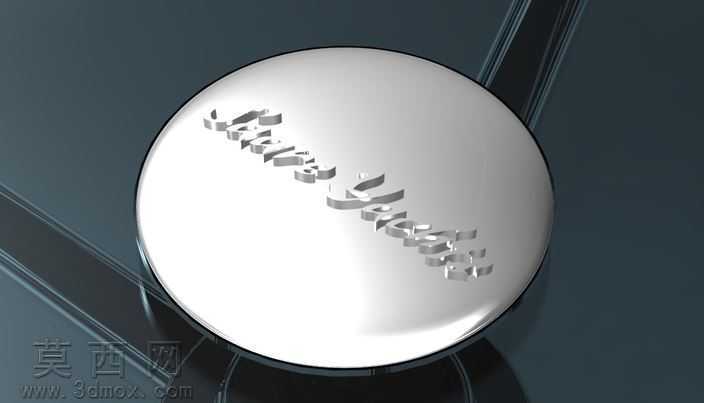

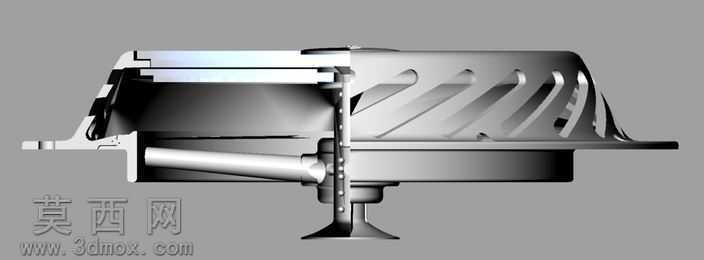

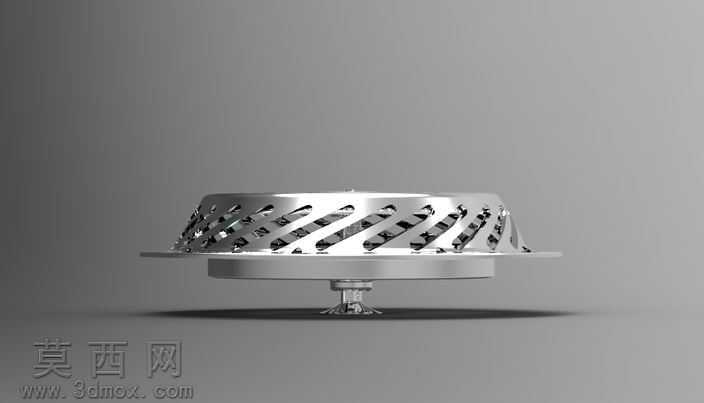

该作品为船用通风天窗的三维设计方案，整体采用圆形扁平化造型，适配游艇甲板的安装场景。建模阶段先以基准平面绘制安装法兰的轮廓草图，通过拉伸特征生成带安装孔位的法兰底座，底座边缘做圆角过渡处理，避免安装时刮伤甲板表面。中部通风格栅采用阵列式斜向开槽结构，建模时先绘制单个导风槽的切割轮廓，通过环形阵列命令均匀排布24组导风槽，槽体边缘做倒角处理，既保证空气流通的顺畅性，又能阻挡外部杂物进入舱内，同时斜向结构可避免雨水直接灌入舱室。顶部采用半透明深色盖板，建模时通过曲面放样生成带微弧的盖板曲面，中心设置圆形标识铭牌区域，盖板与格栅主体通过卡扣结构连接，无需额外紧固件即可完成装配，方便后期维护拆卸。材质设置上，主体金属部分采用抛光镀铬材质，调整反射参数模拟不锈钢的亮面金属质感，表面添加细微的拉丝纹理提升真实度；顶部盖板采用半透明深色PC塑料材质，调整折射与透明度参数，模拟工程塑料的半通透效果，同时添加轻微的磨砂质感避免过度反光。渲染阶段采用HDRI环境贴图模拟户外自然光环境，主光源从侧上方45度角打光，突出金属表面的高光反射与格栅的立体层次，辅助光补亮底部暗部，避免安装法兰区域出现死黑，最终渲染图清晰呈现产品的结构细节与材质质感。设计思路上充分考虑船用场景的使用需求，整体结构无突出棱角，避免人员在甲板行走时磕碰，通风槽的倾斜角度经过流体逻辑优化，在保证排气效率的同时具备防溅水能力，圆形造型可适配不同弧度的甲板安装面，安装法兰的孔位采用标准间距设计，可直接匹配现有船用通风口的安装尺寸，无需额外改造甲板结构。
