铣床用12英寸手动回转分度工作台结构

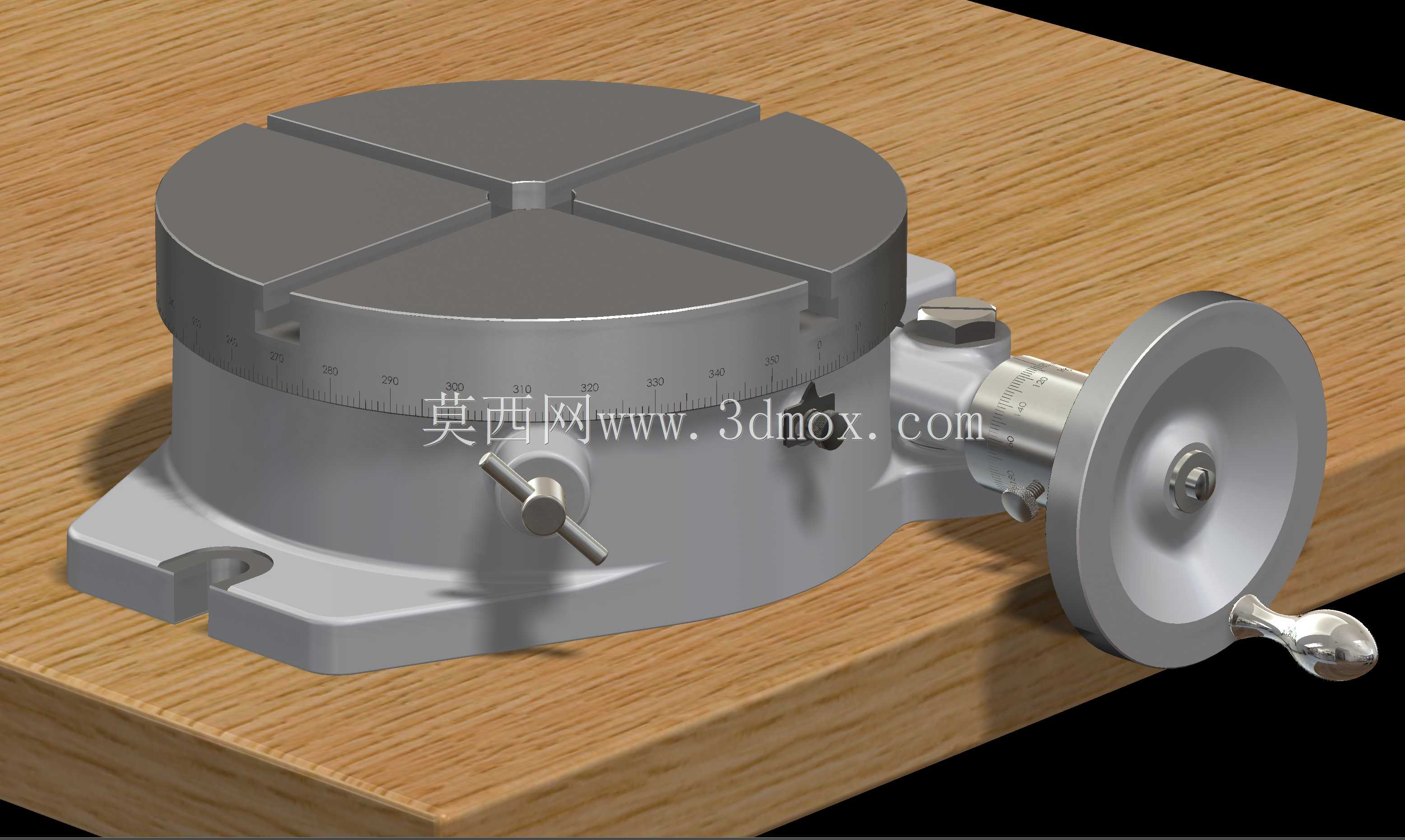

　　这款12英寸手动回转转盘，是铣床、镗床等常规机加工设备的核心配套工装，日常在单件小批量的机加工车间里，主要承担工件的圆周分度、角度铣削、同轴孔系加工的装夹定位工作，比如加工法兰端面上的等分孔、圆周分布的槽类特征、有角度公差要求的斜面结构时，不需要反复拆装找正工件，只需要转动手轮带动转盘旋转到对应刻度位置，锁紧后即可开展加工，能大幅减少重复装夹的找正时间，降低多次装夹带来的形位公差累积误差。

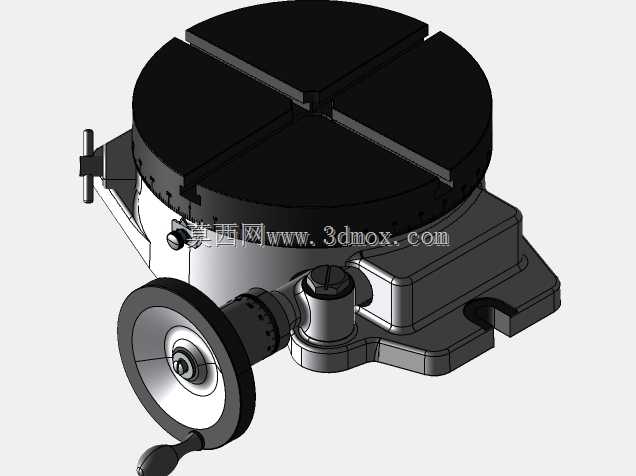

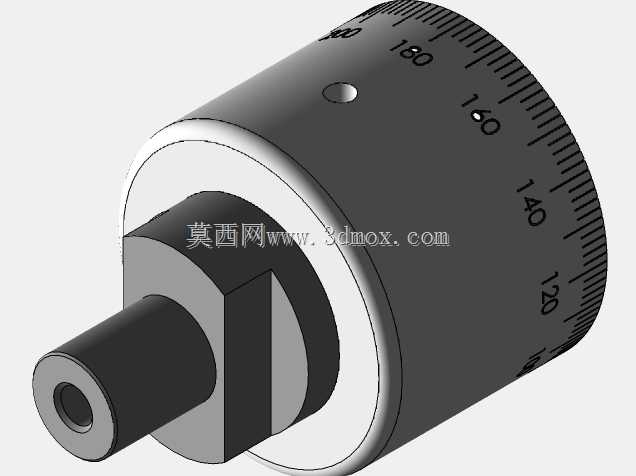

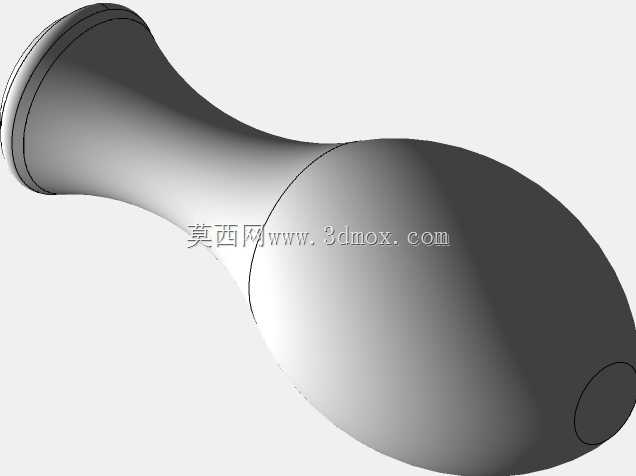

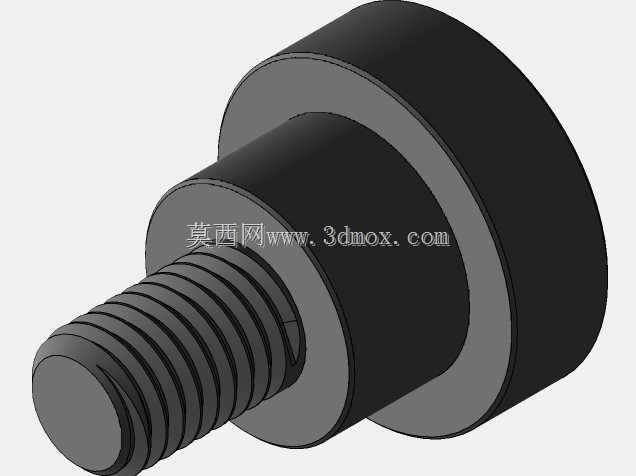

　　从结构设计逻辑来看，整个转盘采用了经典的蜗轮蜗杆传动结构，侧置的手轮直接连接蜗杆输入端，手轮上的摇柄设计符合人工操作的施力习惯，转动时的阻尼感均匀，不会出现卡顿或者空程过大的问题；转盘本体的刻度环直接加工在回转台的外圈侧壁，整圈刻度按360度均分，配合刻度盘的齿轮啮合传动，能实现每分钟刻度值的精准读取，满足常规机加工的角度分度精度要求，不需要额外加装数显装置就能完成普通精度的分度作业，适合没有高精度数控转台的普通加工场景使用。

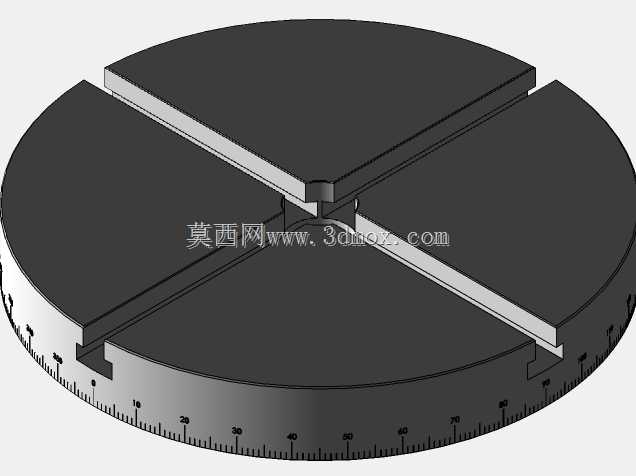

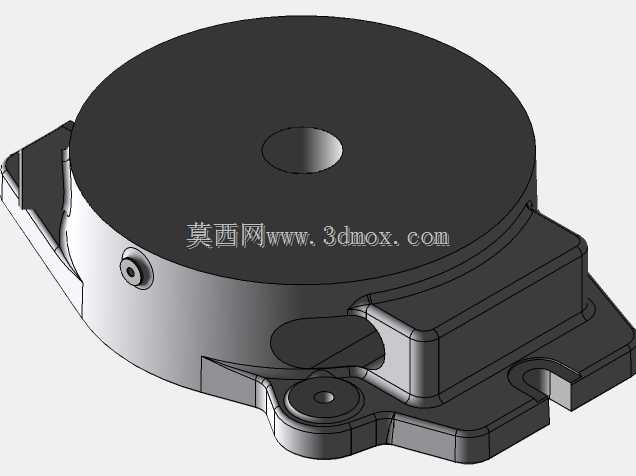

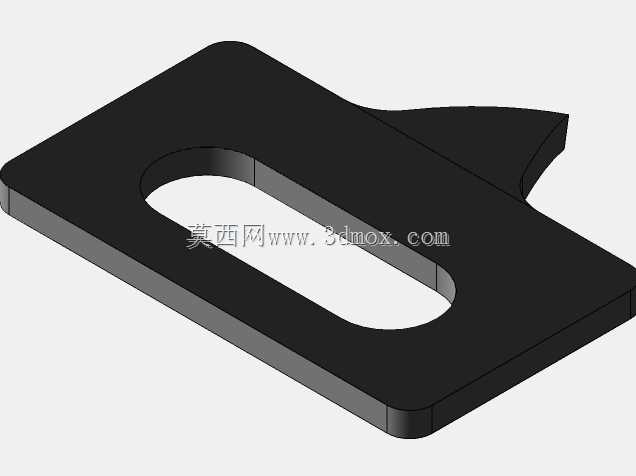

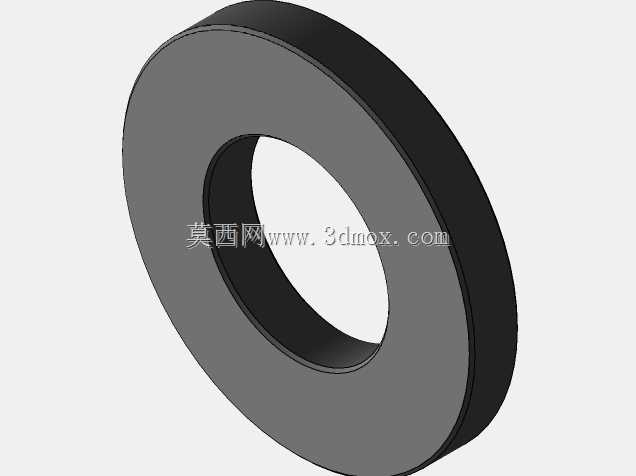

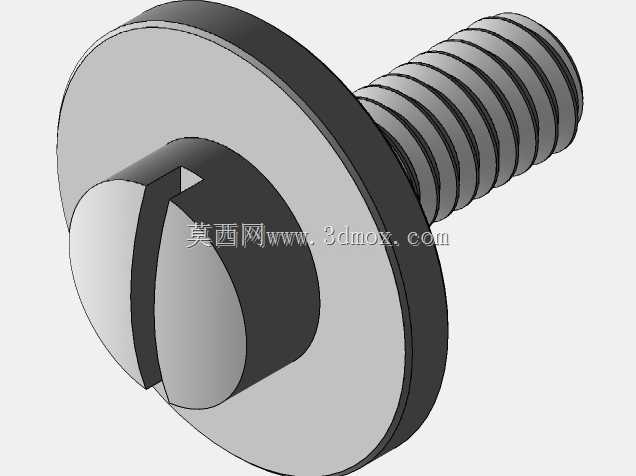

　　工作台面采用了十字槽结构设计，四条T型槽沿台面中心呈十字对称分布，槽宽适配常规的机床压紧螺栓、压板组件，可以直接装夹不同外形的工件、平口钳或者专用夹具，不需要额外制作过渡连接板；台面的平面度、与底座安装基准面的平行度都按照机床附件的精度要求设计，装夹后工件的基准面与机床工作台的平行度能得到有效保证。底座采用了带安装耳的法兰式结构，四个安装凸台上开有U型安装槽，安装时可以直接通过T型螺栓固定在铣床工作台上，U型槽的设计允许安装时微调转盘的位置，降低安装时的位置找正难度，底座的底面经过精加工，与机床工作台面贴合紧密，不会出现装夹悬空导致的刚性不足问题。

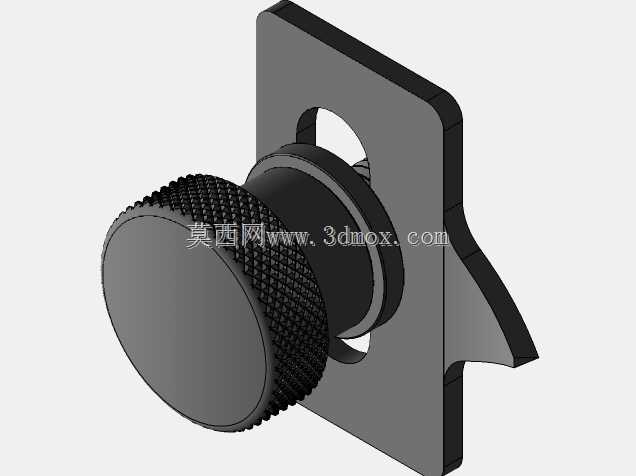

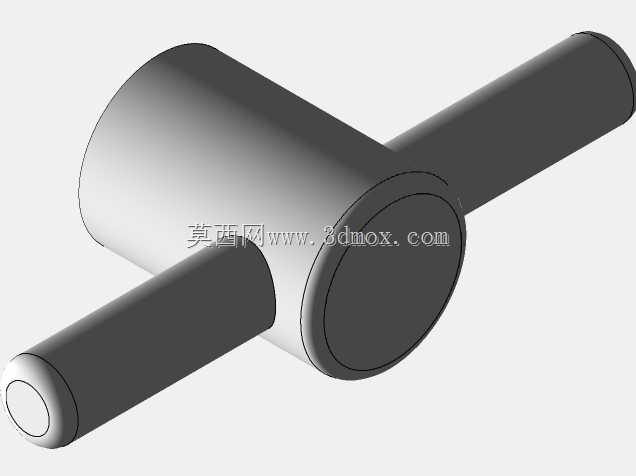

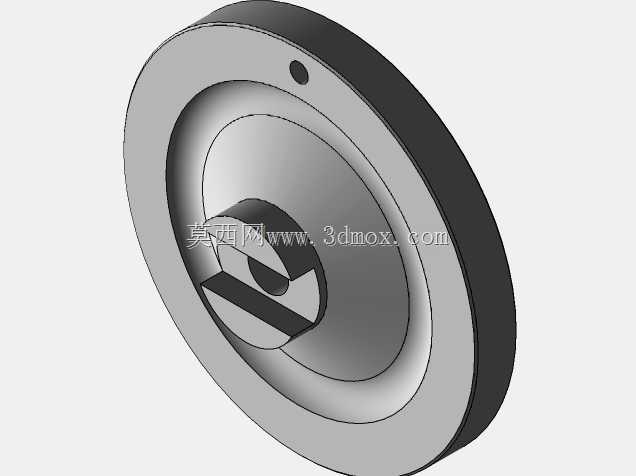

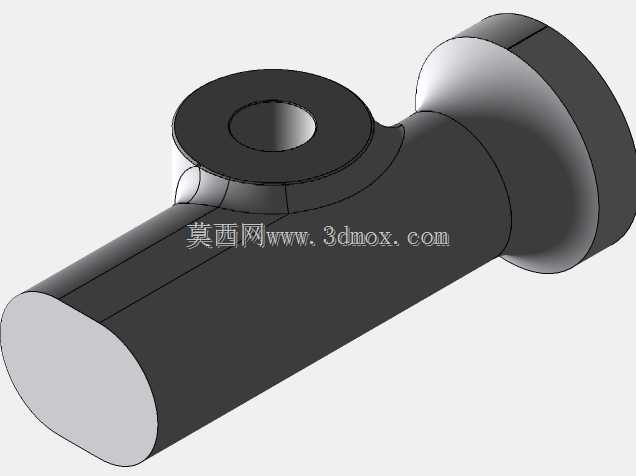

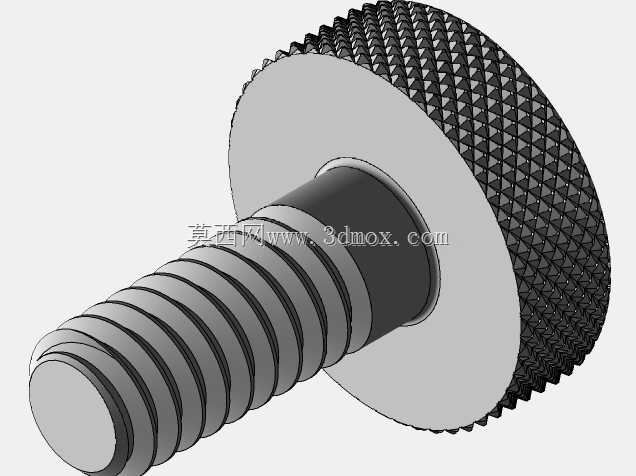

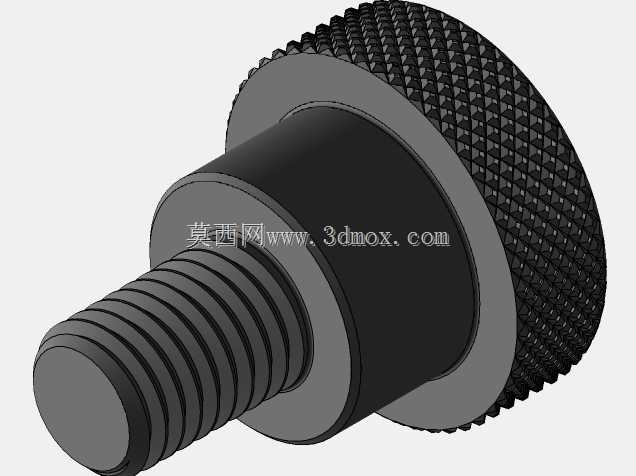

　　转盘的锁紧机构设置在底座侧方，扳动锁紧手柄就能将回转台牢固锁定在需要的角度位置，锁紧时不会带动转盘产生角度偏移，加工过程中承受铣削力时不会出现转盘移位的问题；整个回转副的配合间隙经过合理设计，既保证转动时的顺畅度，又能控制传动间隙在合理范围内，避免反向转动时的空程误差影响分度精度。侧置的手轮组件与本体采用刚性连接结构，手轮的直径大小适配手动操作的力矩需求，转动大角度时可以握持摇柄快速转动，需要微调角度时可以直接转动手轮轮盘实现微量进给，操作逻辑符合一线操作工人的使用习惯，不需要额外的操作培训就能快速上手。

　　在实际生产场景中，这类手动回转转盘除了用在普通铣床上完成分度加工，还可以装夹在磨床、钻床上完成有角度要求的磨削、钻孔作业，比如加工小型模具的分型面、圆周分布的油孔、等分的齿槽结构时，都能通过这个转盘完成角度定位；相比电动或者数控转台，这类纯机械结构的手动转盘没有复杂的电控元件，维护成本极低，日常只需要定期向蜗轮蜗杆副加注润滑脂，就能保证长期的使用精度，适合加工任务杂、工件批量小的维修车间、工具车间或者小型机加工企业使用，不需要复杂的安装调试过程，开箱后固定在机床上就能投入使用。

　　设计过程中充分考虑了手动操作的受力情况，所有操作手柄、手轮的位置都设置在操作人员容易触及的侧方位置，锁紧手柄的操作力矩经过优化，不需要使用加力杆就能完成可靠锁紧，避免操作时费力或者锁紧力不足的问题；转盘的整体高度控制在合理范围内，装夹在机床工作台上后不会过多占用Z轴的行程空间，加工较高的工件时也不会出现行程不足的问题，台面的承载能力适配常规的中小型工件加工需求，装夹几十公斤的工件时不会出现转盘变形或者转动卡滞的问题，完全能满足常规机加工的载荷要求。
