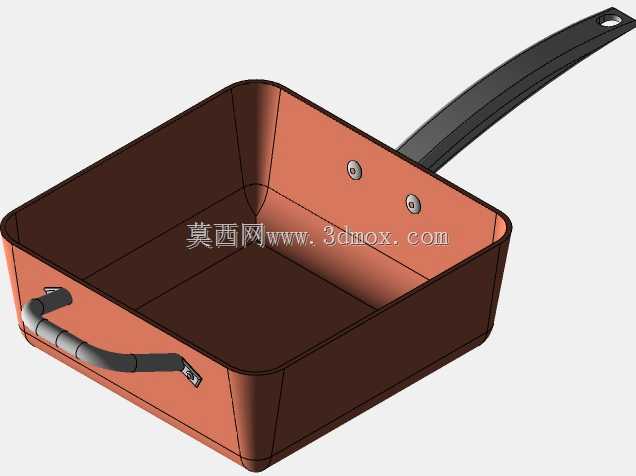

9.5英寸方形铜制煎锅结构设计

　　这款方形煎制炊具的三维结构设计，首先要匹配商用厨房与家庭烹饪场景的实际使用需求，区别于常规圆形煎锅，方形结构的有效煎制面积利用率更高，在同口径尺寸下可同时容纳更多食材，适配早餐煎制蛋品、培根、吐司，或是日式玉子烧、西式煎排等多类烹饪操作，尤其适合需要规整食材摆放的分餐式烹饪场景，在连锁餐饮后厨、精品家居厨具产品线中都有对应的应用空间。从功能特性来看，锅体采用铜质基材的设计逻辑，核心是利用铜材优异的热传导效率，相比常见的铁质、铝质不粘煎锅，铜质锅体的热响应速度更快，加热过程中锅面温度分布更均匀，能有效减少局部过热导致的食材焦糊问题，同时方形锅体的直角过渡区域经过圆角优化处理，既保留了方形锅的摆放、食材排布优势，

　　又避免了直角位置清洁难度大、应力集中易变形的问题。锅体的主手柄采用长柄悬臂式结构，安装位置在锅体侧壁上部，通过两颗铆钉实现刚性连接，手柄的握持段做了贴合手掌弧度的曲面造型，同时在手柄末端设计了挂孔，方便日常悬挂收纳，减少台面占用空间；锅体与主手柄相对的另一侧设置了辅助侧把手，在盛取较重食材、或是端起整锅转移食材的时候，可以通过双手握持实现稳定操作，避免单手握持长柄出现的倾覆风险，侧把手同样通过铆钉与锅体侧壁连接，连接位置做了局部加厚补强，防止长期承重出现连接松动。外形尺寸方面，锅体的有效煎制边长对应9.5英寸规格，锅体深度设计适配煎制类烹饪的油量需求，既可以满足薄煎食材的操作，也能容纳少量油脂完成半煎半炸的烹饪工序，

　　锅壁采用微斜度设计，上口尺寸略大于锅底尺寸，一方面方便叠放收纳，减少仓储与运输过程中的空间占用，另一方面在倾倒食材、沥油的时候，斜壁结构可以引导流体顺畅流出，减少汤汁挂壁残留。建模过程中首先确定锅体的基准面，以锅底平面为装配基准，先拉伸生成锅体的基础方形轮廓，再对边角进行圆角过渡处理，之后通过抽壳命令生成等壁厚的锅体结构，壁厚参数匹配铜质炊具的加工工艺要求，避免壁厚过薄导致加热变形、壁厚过厚增加整体重量的问题；手柄部分单独建模后，通过装配约束与锅体侧壁的安装位对齐，铆钉位置的孔位做了同轴度匹配，保证实际生产中铆钉可以顺利穿入实现紧固，同时在手柄与锅体的接触位置做了微小的间隙设计，避免金属直接接触导致的手柄温升过快问题，

　　提升握持操作的安全性。从安装边界来看，这款煎锅可以适配常规家用燃气灶、电陶炉、电磁炉的炉面尺寸，方形锅底的平面度做了公差约束，保证与炉面的接触面积足够，减少热效率损耗，锅体的整体高度加上手柄的安装高度，适配常规厨房吊柜下方的操作空间，不会出现锅体过高无法放置的问题；侧把手的外伸尺寸经过优化，在保证握持空间足够的前提下，不会过多占用灶台的横向空间，避免与相邻的锅具、灶台配件产生干涉。在结构细节上，锅口位置做了卷边处理，提升锅口的结构强度，防止长期使用出现锅口变形，同时卷边的圆滑过渡也能避免清洁、操作过程中划伤手部；锅底的外表面做了平面度强化设计，保证长期高温加热后不会出现锅底鼓包、变形的问题，延长产品的实际使用寿命。整个建模过程完全遵循炊具产品的实际加工工艺逻辑，所有的圆角、壁厚、连接结构都对应实际冲压、铆接的生产工序，没有出现无法落地的工艺结构，既还原了铜制煎锅的外观质感，也完整呈现了内部的装配关系与结构细节，可用于厨具产品的结构验证、外观展示以及加工前的工艺校核工作。
