伊斯卡可转位倒角立铣刀结构设计

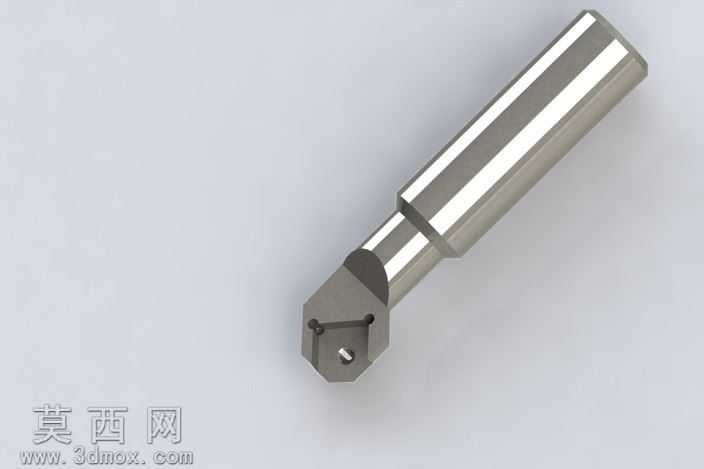

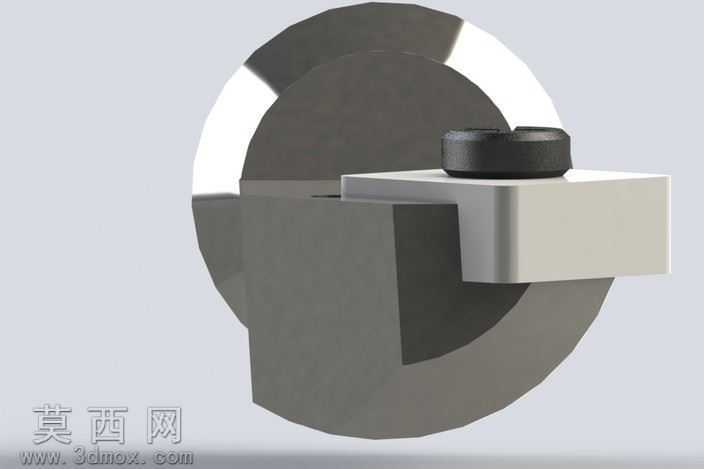

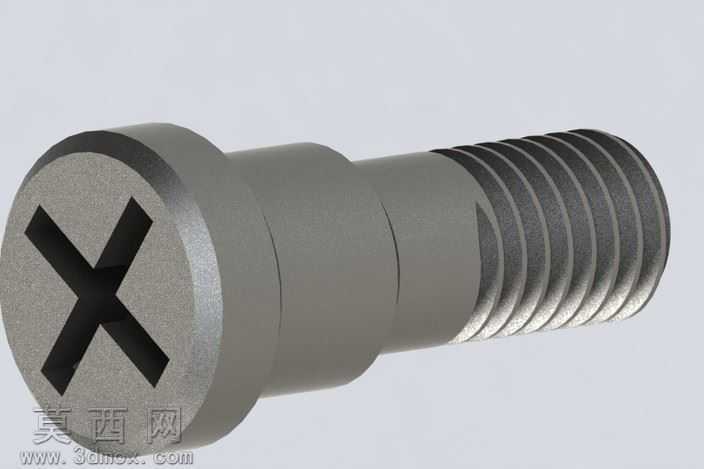

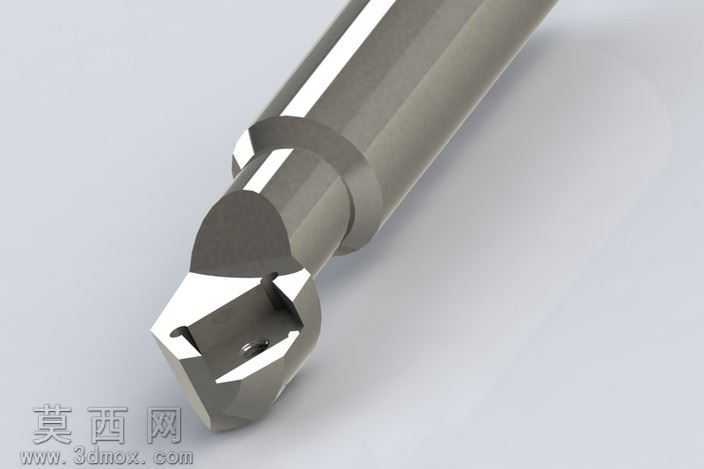

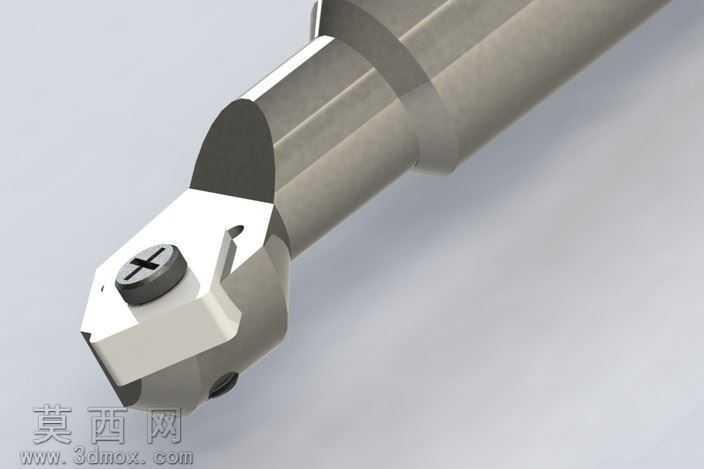

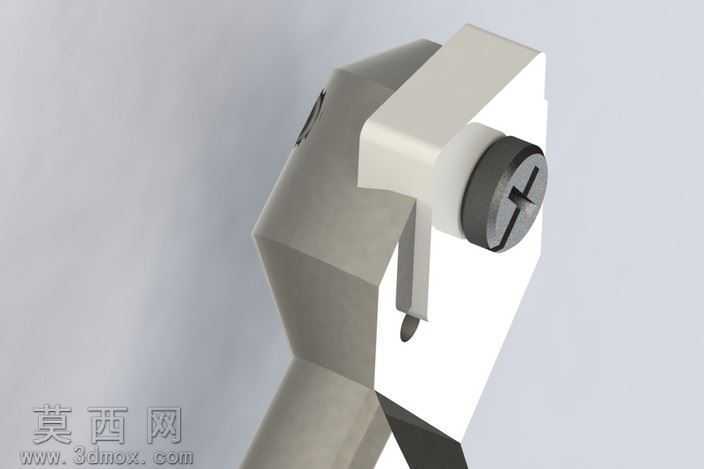

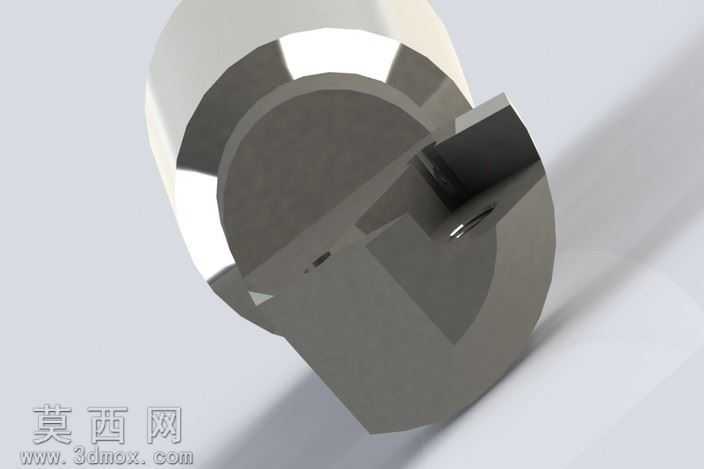

本模型为伊斯卡150612-GN规格可转位倒角立铣刀的三维数字化设计成果，建模阶段严格遵循刀具实际生产的尺寸公差标准，先通过草图绘制完成刀杆主体的回转轮廓，采用旋转特征生成整体刀杆基体，再对刀头安装位进行切除特征加工，精准预留出刀片定位槽、锁紧螺钉安装孔的装配空间。刀头部分单独建模，按照可转位刀片的标准外形构建刀片基体，同时还原刀片上的定位缺口、切削刃倒角细节，锁紧螺钉采用标准件参数化建模，还原螺钉头部的十字槽、螺纹段的牙型细节，保证各部件装配时的干涉检查完全符合实际装配逻辑。材质渲染阶段，刀杆部分赋予硬质合金基体的金属材质，调整表面粗糙度参数模拟刀具表面的钝化处理效果，刀片部分添加涂层硬质合金的材质属性，还原涂层的细微金属光泽差异，锁紧螺钉赋予高强度合金钢材质，表面添加发黑处理的哑光质感，背景采用浅灰色渐变环境，添加柔和的环境光与定向补光，突出刀具的切削刃结构、装配间隙等细节，避免阴影遮挡关键结构。结构设计上，该倒角立铣刀采用单刀片可转位结构，刀片通过中心锁紧螺钉固定在刀杆头部的定位槽内，定位槽的贴合面设计保证刀片安装后具备精准的角度定位，可实现固定角度的倒角加工，当刀片切削刃磨损后，只需松开螺钉转动刀片更换新的切削刃即可继续使用，无需重新对刀，大幅提升加工效率。刀杆采用变径结构设计，夹持段为标准圆柱直柄，可适配普通铣床、加工中心的标准弹簧夹头刀柄，刀头段直径小于柄部，减少加工过程中刀杆与工件的干涉，切削刃的角度经过优化，可同时完成孔口、棱边的去毛刺与倒角加工，适配钢件、铸铁、有色金属等多种材料的铣削倒角工况。建模过程中对所有配合面进行了间隙验证，保证螺钉锁紧后刀片无窜动，刀杆的动平衡结构也做了对应优化，适合中高转速的铣削加工场景。
