3英寸软管连接偏心夹接头结构设计

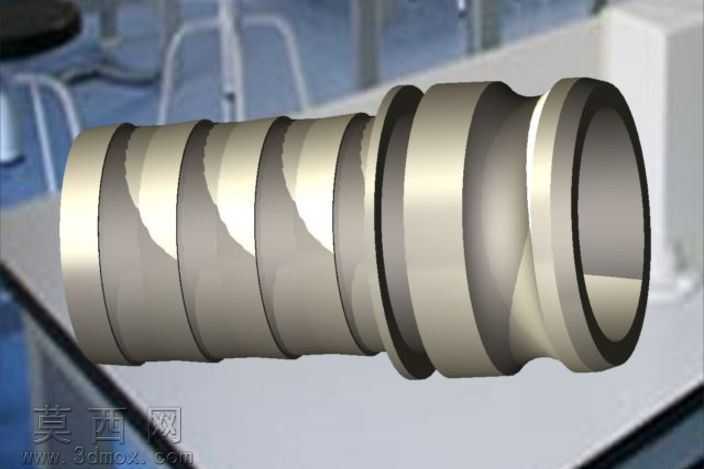

本作品为3英寸规格的软管偏心夹接头三维建模成果，建模过程中严格遵循管路快接配件的行业通用尺寸规范，对每一处结构细节都做了精准还原。建模阶段先通过旋转特征生成接头的主体回转基体，依次构建出用于插接软管的多段环筋竹节结构、中部的偏心锁紧定位凸台、以及端部用于对接配套公头的密封配合端面，每一段环筋的倒角、凸台的偏心距、配合面的公差预留都经过严谨测算，确保模型符合实际生产的尺寸要求。材质渲染上采用了哑光金属质感的不锈钢材质表现，模拟了五金接头常用的304不锈钢表面喷砂处理效果，通过调整材质的粗糙度、反射率参数，还原出金属构件真实的光影质感，同时在环筋凹槽、偏心凸台的转折处做了细微的光影强化，突出结构的层次关系。结构设计层面，竹节段的多道环形凸起可在软管套接后增大接触摩擦力，搭配外置卡箍即可实现软管的牢固固定，避免管路输送流体时出现脱管渗漏问题；中部的偏心夹结构可与配套接头快速卡合锁紧，无需额外工具即可完成管路的快速拆装，大幅提升管路布设与维护的效率；端部的配合端面预留了密封件安装槽位，可适配对应规格的橡胶密封圈，保证接头对接后的密封性能，适配低压流体输送、给排水、工业气动管路等多种应用场景。整体建模过程中对所有非对称的偏心结构做了单独的特征校准，确保偏心夹的锁紧行程、卡合角度完全符合实际使用需求，模型无破面、无重叠特征，所有装配配合面都做了公差预留，可直接导出用于工程图绘制、3D打印样件验证或者数控加工生产参考。
