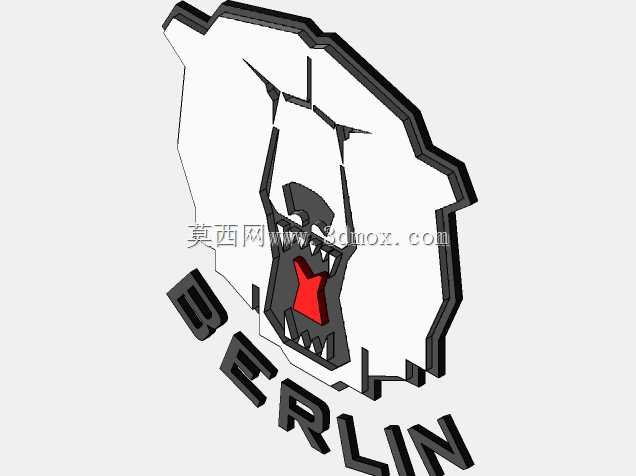

柏林冰熊立体标识造型结构设计

　　这款立体标识的设计初衷，是面向体育场馆导视系统、球迷周边衍生产品、运动装备装饰件等场景的实体化应用需求，区别于平面印刷标识，立体结构的标识在触感、视觉层次感上有明显优势，可直接作为嵌装件固定在墙面、装备外壳、纪念摆件基座上，也可通过背部预留的胶位或卡扣结构，适配不同材质的安装基面。从结构设计逻辑来看，整个标识采用分层堆叠的建模思路，最外层为轮廓包边结构，厚度根据整体尺寸比例设定为整体厚度的15%左右，包边做了0.2mm的圆角过渡，避免锐边在后续加工或使用过程中出现割手、涂层崩边的问题；中间层为熊头主体的白色基底部分，轮廓严格贴合包边内侧的限位台阶，装配时可直接嵌入包边的卡槽内，不需要额外的定位治具就能保证层与层之间的对齐精度，

　　减少后续粘接或焊接工序的调整工作量。熊头面部的细节结构做了差异化的厚度处理，眼部、鼻部的黑色结构件比白色基底高出0.8mm，嘴部的红色舌形结构比黑色面部结构再高出0.5mm，通过逐层抬升的厚度差形成自然的立体光影效果，不需要额外做表面纹理处理就能让面部细节清晰可辨，即使在远距离观察时也能快速识别标识的核心图案。标识下方的字母造型采用与外轮廓包边一致的厚度参数，字母与熊头主体的连接位置做了加强筋结构过渡，避免字母部分因为悬伸过长在运输或安装过程中出现断裂，加强筋的厚度控制在1.2mm，隐藏在结构背面，不会破坏正面的视觉完整性。从安装边界的适配性来看，整个标识的背部做了整体下沉2mm的平整安装面，可适配双面胶粘贴、螺丝锁付、

　　磁吸固定三种常见的安装方式：如果是粘贴安装，下沉的平面可以容纳胶层厚度，避免胶层溢出到标识侧面影响外观；如果是螺丝锁付，可在背部预留的两个隐藏柱位上打M2的螺丝孔，螺丝孔位完全隐藏在标识背部，正面不会看到任何安装痕迹；如果是做磁吸款衍生产品，可直接在下沉的空腔内嵌入对应尺寸的强磁片，磁片厚度不超过2mm就不会突出安装平面，保证标识贴附在金属表面时完全贴合。考虑到后续不同加工工艺的适配性，建模时所有的相邻结构面都做了拔模角度处理，外表面拔模角度为1.5度，内部装配面拔模角度为1度，既可以适配CNC精雕加工的工艺要求，也能满足3D打印、注塑开模的生产需求，不需要针对不同工艺做大幅度的结构修改。针对曲棍球相关的应用场景，

　　标识的所有外凸结构都做了圆弧过渡处理，没有尖锐的凸起结构，即使安装在运动装备上，也不会在运动过程中因为磕碰造成人员划伤，符合运动类周边产品的安全设计要求。在细节处理上，熊头的牙齿部分做了0.3mm的微小倒角，避免加工时因为刀具直径限制出现细节缺失，同时也能减少涂层堆积在尖角位置造成的色彩溢出问题，让黑白红三色的分色边界更加清晰。字母部分的内侧转角做了R0.5的圆角处理，避免加工时应力集中导致的转角开裂，同时也能让填色工序更加顺畅，不会因为转角过窄出现颜料填涂不到位的问题。整个标识的结构拆分完全遵循无 undercut 的设计原则，所有结构都可以通过单次装夹完成加工，减少加工工序的装夹次数，提升生产效率，降低加工成本。背部的安装平面做了网格状的减重槽设计，在不影响结构强度的前提下减少材料用量，减重槽的深度为1.5mm，槽宽2mm，既不会因为槽过深导致正面出现缩痕，也能有效降低整体重量，减轻安装基面的承重负担，尤其是在粘贴安装的场景下，更轻的重量可以大幅降低脱落的风险。
