NHL太平洋分区赛事标识立体造型设计

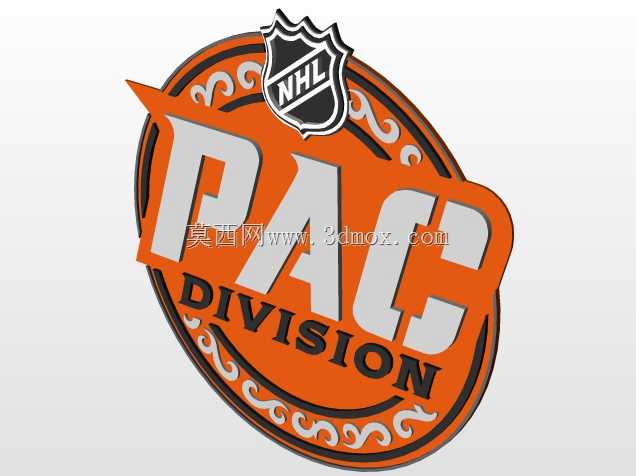

　　这款立体标识造型的设计，最初的需求场景来自职业冰球赛事场馆的导视系统、周边衍生品开发以及赛事活动现场的视觉陈列，区别于平面印刷的标识，立体结构的标识能在赛事场馆入口、球员通道、球迷互动区等多场景下，通过光影层次强化视觉识别度，适配不同光照环境下的视觉呈现需求，避免平面标识在强光、侧光环境下辨识度下降的问题。从结构设计思路来看，整体采用分层堆叠的结构逻辑，最底层为椭圆形的橙色基底，基底边缘做了等宽的黑色描边凸起，模拟传统徽章的金属包边质感，基底表面的卷草装饰纹采用下沉0.8mm的浅浮雕结构，既保留装饰纹样的细节，又不会因为凸起过高在运输、安装过程中出现磕碰掉漆的问题。标识上层的PAC字母采用独立的凸起结构，

　　字母边缘做了15度的斜切倒角处理，一方面是为了在注塑或者CNC加工过程中方便脱模、减少刀具接刀痕，另一方面斜切的反光面能在不同角度的场馆灯光下形成自然的高光带，强化字母的视觉冲击力。顶部的NHL盾形标识采用独立嵌装结构，和下方的橙色基底预留0.3mm的安装间隙，既可以在生产时采用不同材质分件加工——比如盾形部分采用哑光黑色ABS材质搭配白色丝印字样，基底部分采用亮面橙色亚克力材质，也能在后期维护时单独更换磨损的盾形部件，降低整体维护成本。从安装边界的尺寸控制来看，整体外轮廓的椭圆长轴控制在320mm、短轴控制在280mm，整体凸起厚度控制在25mm，这个尺寸既可以适配场馆墙面的壁挂安装，背部预留的两个M4螺丝孔位间距为200mm，

　　匹配常规的墙面挂装五金件标准，也可以通过加装底座放置在前台、球迷商店的展台上作为桌面陈列标识。在功能特性上，整个造型的所有外边缘都做了R2的圆角处理，避免在人员密集的赛事现场出现尖锐边角磕碰的安全隐患，所有结构的拔模角度统一设置为1.5度，不管是采用3D打印打样、还是开模注塑批量生产，都能保证结构的工艺可行性，不会出现倒扣、壁厚不均的问题——整体壁厚统一控制在2.5mm，背部做了网格状的加强筋结构，加强筋厚度1.2mm，既可以减少材料用量降低生产重量，也能避免大面的平面结构在温度变化时出现翘曲变形。在实际应用中，这款立体标识除了场馆固定安装之外，还可以通过调整整体缩放比例，适配不同的衍生产品需求：比如缩小到长轴80mm的尺寸，

　　可以作为球迷纪念徽章的立体模芯；放大到长轴1200mm的尺寸，可以作为场馆外的大型发光标识的内部结构支撑，此时只需要将内部掏空预留LED灯条的安装位，边缘预留透光亚克力的安装槽即可。设计过程中特意规避了细小的悬空结构，所有装饰纹样的最细线条宽度不小于1.5mm，保证在任何缩放比例下，加工时都不会出现断刀、填充不足的工艺问题，卷草纹样的曲线全部采用G2连续的曲率过渡，避免加工时出现进给速度突变导致的表面刀纹，影响最终的表面喷涂效果。字母部分的下沉深度和盾形标识的凸起高度做了统一的视觉比例协调，保证从正面120度的观看视角内，不会出现结构之间的视觉遮挡，不管是观众站在标识正前方，还是从通道侧面走过，都能清晰识别出标识的核心文字信息。背部的安装结构除了壁挂螺丝孔之外，还预留了双面胶粘贴的定位槽，对于临时搭建的赛事活动现场，可以不用打孔，直接通过高强度双面胶完成快速安装，活动结束后也可以快速拆除，不会破坏安装面的墙面材质。
