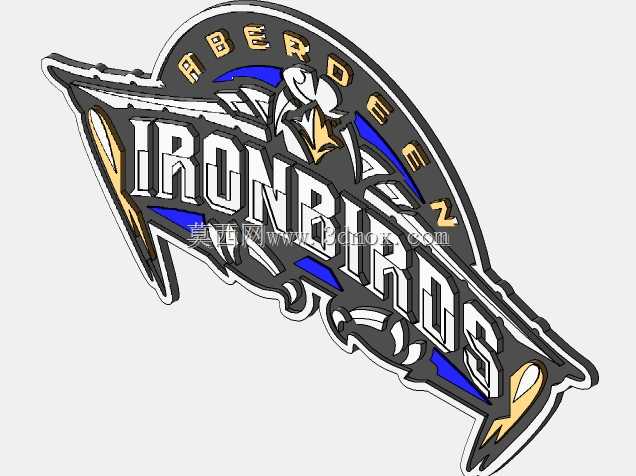

阿伯丁铁鸟曲棍球队立体标识造型

　　该立体标识造型主要面向体育场馆导视系统、俱乐部周边衍生品开发、赛事活动现场装饰等场景落地使用，可作为墙面嵌入式标识、桌面陈列摆件、周边产品开模母版等不同用途的结构基础。从实际功能层面看，该造型在保留平面队徽核心视觉元素的基础上，做了分层立体化处理，不同色块区域预留了均匀的高度差，既可以满足多色喷涂、分件组装的工艺要求，也能在不同光照条件下形成自然的明暗层次，强化视觉识别度。设计过程中首先对平面矢量元素做了轮廓规整，将原标识中细碎的尖角、重叠线条做了工程化修正，避免后续加工过程中出现应力集中、薄边断裂的问题，所有外轮廓转角处都预留了不小于0.3mm的工艺圆角，适配数控铣削、激光切割、注塑成型等多种常规加工工艺的精度要求。

　　整体造型的外轮廓为不规则异形，最长边方向的延伸尺寸可根据实际安装场景做等比例缩放，基准版本的厚度控制在8mm，其中底层基底厚度为5mm，上层图案凸起高度为3mm，安装边界预留了2mm的平整包边，既可以通过背胶直接粘贴在平整墙面、亚克力背板上，也可以在包边位置预留沉头孔位，采用螺丝固定的方式安装在金属支架、木质展架上。标识上的文字区域做了下沉式凹槽处理，凹槽深度与上层凸起高度保持一致，文字笔画的最小宽度控制在1.2mm以上，避免填色或者丝印过程中出现溢色、断笔的问题，图案中蓝色装饰块、金色鹰嘴与羽翼部分和主体灰色结构做了分界面设计，分界面处采用垂直止口结构，既方便分色加工时的定位，也能减少组装过程中的错位误差。

　　考虑到该标识可能用于户外场景，整体结构的所有凸起部分都做了拔模斜度处理，外表面无倒扣结构，若采用注塑工艺开模，可直接实现前后模脱模，无需额外设计滑块结构，能有效降低开模成本与生产周期。造型背部预留了0.5mm深度的背胶槽，可适配常规厚度的双面胶安装，若作为金属材质的陈列摆件，底部可额外加装配重块安装位，保证摆放时的重心稳定，不会出现倾倒问题。在细节处理上，标识边缘的刀锋造型部分做了加厚处理，最薄处的壁厚不小于1.5mm，即使采用亚克力、铝合金等常见标识材料加工，也不会在运输、安装过程中出现弯折、断裂的情况，图案中鸟头的造型轮廓做了平滑过渡处理，没有尖锐的凸起结构，避免日常使用过程中出现划伤的安全隐患。

　　整个模型的曲面过渡全部采用G1连续以上的顺滑连接，没有碎面、重叠面等建模问题，可直接导入加工编程软件生成刀路，无需额外做几何修复，不同结构层之间的配合间隙控制在0.1mm，既满足涂装时的分色遮蔽要求，也能保证多材质组装时的配合精度，不会出现松动或者间隙过大的问题。
