轮钉主题立体标识牌结构设计

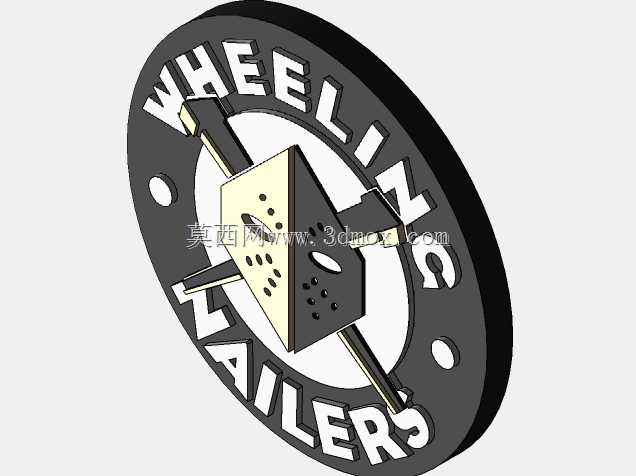

　　这款立体标识的设计初衷，是为运动俱乐部线下场馆的墙面装饰、周边衍生纪念摆件、赛事活动现场导视标识提供可落地的实体化造型方案，区别于平面印刷标识，立体结构能在不同光照角度下形成自然的明暗层次，强化视觉记忆点。从结构设计逻辑来看，整体采用圆盘式基底作为承载主体，基底外圈做等厚环形设计，环面上预留两个对称的光孔，可直接适配M4规格的膨胀螺丝或自攻螺丝完成墙面固定，也可在背部加装亚克力支撑脚作为桌面摆件使用，基底厚度控制在8mm，既保证足够的结构刚性避免运输安装过程中出现弯折变形，也不会因过厚导致整体重量过大增加安装负载。基底环面的文字区域采用凸起式浮雕设计，文字凸起高度为3mm，与基底一体成型，无需后续粘接装配，

　　避免长期使用后文字脱落的问题，文字边缘做0.2mm的小圆角过渡，既消除铣削加工产生的锐边毛刺，也能在喷涂上色时让漆层更均匀附着，减少积漆流挂的缺陷。标识中心的交叉球杆与轮钉组合结构是整个造型的核心视觉区，设计时将球杆做倾斜交叉布局，打破环形结构的规整感，中心的轮钉造型采用分层叠加结构，最外层的钉板做15°的倾斜角度，模拟击球瞬间的动态姿态，钉板上的钉孔采用等距阵列排布，每个钉孔做沉台设计，若用于金属材质加工可直接压入微型铆钉还原真实轮钉的质感，若采用3D打印制作则可直接一体打印出凸起的钉头细节，无需后续二次装配。中心结构与环形基底之间采用三根径向连接筋完成固定，连接筋宽度设置为4mm，在保证连接强度的前提下尽可能缩小视觉占比，

　　让中心造型呈现出悬浮于环内的视觉效果，连接筋与基底、中心结构的衔接处均做R2的圆角过渡，避免应力集中导致连接处断裂，尤其是采用PLA、树脂等脆性材料制作时，圆角过渡能大幅提升结构的抗冲击性能。从安装边界来看，整个标识的最大外轮廓直径控制在200mm，属于中小型装饰件范畴，安装时所需的墙面预留空间不小于220mm见方，背部安装孔的中心距为160mm，适配常规的墙面挂点间距，若作为车载装饰或小型周边使用，可将整体比例等比缩放至80mm直径，此时基底厚度可缩减至4mm，连接筋宽度同步缩减至2mm，依然能保证结构强度不会出现断裂问题。在实际应用场景中，该结构除了作为装饰标识使用，还可通过修改中心造型元素适配不同品牌、俱乐部的定制需求，

　　比如替换中心的运动元素为企业logo、活动主题图案，即可快速衍生为企业定制纪念章、活动纪念摆件，环形基底的结构可直接复用，仅需更换中心嵌件的造型即可，大幅降低系列化设计的重复工作量。设计过程中特意规避了细小的悬空结构，所有凸起结构的拔模角度均设置为3°，无论是采用CNC铣削加工、3D打印还是注塑开模生产，都能顺利脱模，无需额外添加支撑结构，减少后处理的工作量，比如中心球杆的倾斜角度经过反复调整，确保其下方的悬空距离不超过2mm，打印时无需添加支撑即可顺利成型，铣削加工时也不会因刀具伸出过长产生振纹。表面处理方面，环形基底可做哑光黑喷塑处理，文字部分做亮银色镀铬或银色喷漆，中心的轮钉结构做米黄色与黑色分色处理，球杆部分做金属拉丝质感处理，通过不同表面质感的对比强化立体层次，分色区域的衔接处做0.3mm的凹槽分界，喷涂时可直接沿凹槽粘贴美纹纸，无需复杂的遮罩工序就能获得整齐的分色边界。
