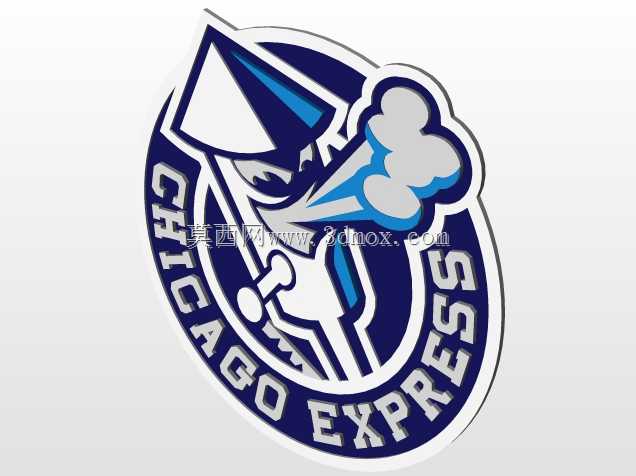

芝加哥快车曲棍球队袖标立体标识设计

　　这款立体标识的设计初衷是服务于职业曲棍球队的装备视觉识别体系，核心应用场景覆盖球员比赛服袖部标识、赛场周边导视标识、球迷周边衍生产品的立体造型加工等领域。在实际使用场景中，该标识需要适配多种安装载体：缝制在针织面料的比赛服袖部时，需要控制整体厚度在1.2mm以内，边缘做圆弧过渡处理，避免摩擦运动员手臂造成运动损伤；安装在赛场硬质亚克力导视牌上时，背部预留0.3mm深度的背胶粘贴槽，可直接适配常规双面胶的粘贴厚度，无需额外加装固定结构；用于金属徽章开模生产时，整体拔模斜度控制在1.5度，所有凸起造型的根部做R0.2mm的圆角处理，避免冲压加工过程中出现应力集中导致的模具崩损。从设计思路来看，整体造型采用椭圆形闭合外轮廓，

　　这种轮廓结构在不同曲率的安装面上都能保持较好的贴合度，无论是袖部的弧形面料还是平面的导视板材，都不会出现边缘起翘的问题。标识内部的图形元素做了分层凸起设计：最外层的白色描边凸起高度为0.8mm，中间藏蓝色的环形文字带凸起高度为0.5mm，内部的火车头与曲棍球杆组合图形凸起高度为1.0mm，蒸汽造型部分做了半凹陷的肌理处理，通过不同的高度差形成清晰的视觉层次，即使在远距离的赛场观赛视角下，也能快速识别出标识的核心元素。在尺寸边界控制上，常规比赛服用的袖标版本整体外轮廓长轴尺寸控制在75mm，短轴尺寸控制在62mm，这个尺寸既不会因为过大影响运动员的手臂活动，也不会因为过小导致观众无法识别队徽内容；

　　用于球迷周边徽章的版本可等比例缩放至长轴30mm的尺寸，所有细节线条在缩放后依然保持0.3mm以上的宽度，满足蚀刻、冲压等加工工艺的最小线宽要求。结构设计上，所有文字与图形的连接部位都做了加强筋处理，比如环形排列的CHICAGO EXPRESS文字，每个字母的首尾都与相邻字母以及内外轮廓做了0.2mm的连接结构，避免在缝制或者冲压过程中出现单个字母脱落的问题。针对面料安装的使用场景，标识的背部做了细微的网格纹理处理，增加与面料之间的摩擦力，缝制后不会因为运动员的剧烈拉扯出现移位；针对硬质载体安装的场景，标识背部做了平整度控制，整体平面度公差控制在0.1mm以内，粘贴后不会出现局部空鼓的情况。在细节处理上，火车头的前灯部位做了内凹0.

　　3mm的圆形结构，可根据不同的使用需求填充荧光材质或者做镀铬处理，提升标识的视觉辨识度；蒸汽部分的云状造型边缘做了渐变过渡处理，没有尖锐的棱角，既提升了触摸的安全性，也在视觉上呈现出更柔和的动态效果。整个标识的建模过程中，所有曲面都做了G1连续以上的顺滑处理，没有出现碎面、尖角等不利于加工的结构，无论是采用数控雕刻做金属样件，还是采用注塑工艺做批量周边产品，都可以直接导出模型用于加工编程，无需额外做结构修复。
