好时熊爪造型品牌标识立体结构设计

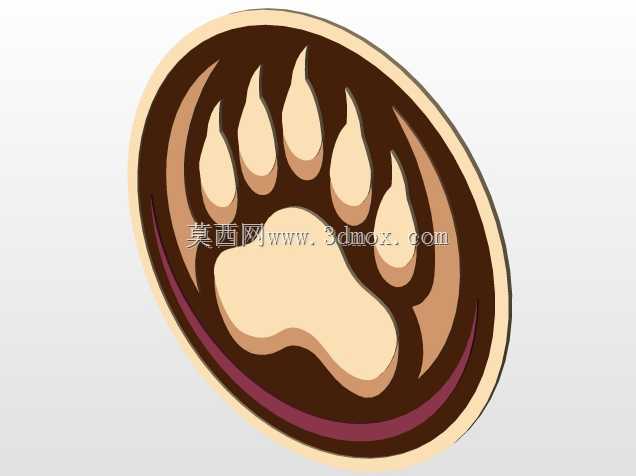

　　本次完成的熊爪造型品牌标识三维结构，核心面向品牌线下终端陈列、文创周边衍生加工、工业产品外观标识嵌装三类应用场景，在结构设计阶段优先匹配不同加工工艺的落地需求，覆盖注塑成型、金属蚀刻、亚克力切割、软胶滴塑等多类加工方式的结构适配。从实际使用场景出发，该标识可直接适配自动售货机面板标识嵌装、休闲食品包装封口模压标识、品牌周边文创产品的立体装饰件、线下门店导视系统的立体字组件等多类安装需求，无需额外做结构补全即可直接导入加工流程。设计阶段首先梳理了熊爪造型的轮廓边界，整体采用椭圆外轮廓作为安装基准面，外轮廓边缘做R1.2的圆角过渡，避免加工过程中出现锐边崩边问题，同时降低安装时的划伤风险。爪部的五个凸起趾结构，每个趾部的高度差控制在1.

　　5mm以内，采用渐变弧面过渡到掌垫区域，既保证视觉上的爪部纹理辨识度，又避免凸起过高导致的积灰、磕碰掉漆问题，掌垫区域做微向内凹的0.8mm弧面，和外轮廓的凸起边缘形成0.5mm的高度差，在做表面喷涂、覆膜工艺时可以自然形成色彩分区边界，无需额外做遮罩治具即可完成分色加工。结构层面上，标识背部预留了2mm深度的背胶安装槽，槽内做均匀分布的菱形防滑纹，背胶粘贴后不会出现长期使用移位脱落的问题，针对需要螺丝固定的安装场景，在椭圆轮廓的长轴两端预留了两个沉头孔位，孔位做沉台设计，安装后螺丝端面和标识背面齐平，不会出现安装凸起导致的标识贴合不平整问题。针对不同加工材质的收缩率差异，建模时提前预留了0.3%的收缩补偿量，适配ABS注塑、

　　亚克力热压、锌合金压铸等不同材质的加工公差要求，所有曲面之间均做G2连续过渡，不存在锐角转折面，在做阳极氧化、电镀、UV打印等表面处理时，不会出现应力集中导致的镀层开裂、油墨堆积问题。从安装边界来看，该标识的整体外轮廓长轴尺寸控制在120mm，短轴尺寸控制在90mm，整体厚度最大处为8mm，最小边缘厚度为2mm，既可以单独作为小型装饰件使用，也可以通过等比例缩放适配不同尺寸的安装位，缩放过程中所有圆角、孔位、槽位的参数会按比例同步调整，不会出现结构失真问题。在细节处理上，爪部的纹理凹槽深度控制在0.6mm，凹槽宽度最小处为1.2mm，满足CNC加工的最小刀具路径要求，也适配蚀刻工艺的最小线宽要求，不会出现加工时纹理糊掉、

　　无法成型的问题。标识的正面所有可视面均做拔模斜度处理，拔模角度统一为1.5度，注塑开模时可以顺利脱模，不会出现粘模、拉花表面的问题。针对软胶材质的加工需求，模型的边缘壁厚做均匀化处理，整体壁厚差控制在0.2mm以内，软胶注塑时不会出现缩痕、气泡问题，成型后的软胶标识可以贴合在曲面安装面上，具备一定的弯折适配能力。
